18w和20w快充区别大吗(18W快充和20W快充不同之处)

 人阅读 | 作者奔跑的小羊 | 时间:2023-02-17 10:15

在《一文看懂小米65W与55W两款氮化镓充电器差别》这篇文章中,我们将两款充电器进行全面对比,大家也有了清晰的认识。很多朋友觉得这种对比介绍很有意思,建议多来几期,呼声最高的是苹果18W和20W对比。

《苹果18W PD快充开启苹果iPhone的快充时代》,《苹果20W PD快充则助推苹果的环保大业》,都是里程碑式的产品。我们当然是从善如流,将苹果这两代里程碑式的充电产品放在一起对比,琢磨出来一些有意思的东西。为了方便大家查阅我们将对比项目做成表格,有兴趣的朋友可以到文末查看。

一、外观对比

苹果产品的外观向来是独领风骚那种,充电器也不例外

1、外观

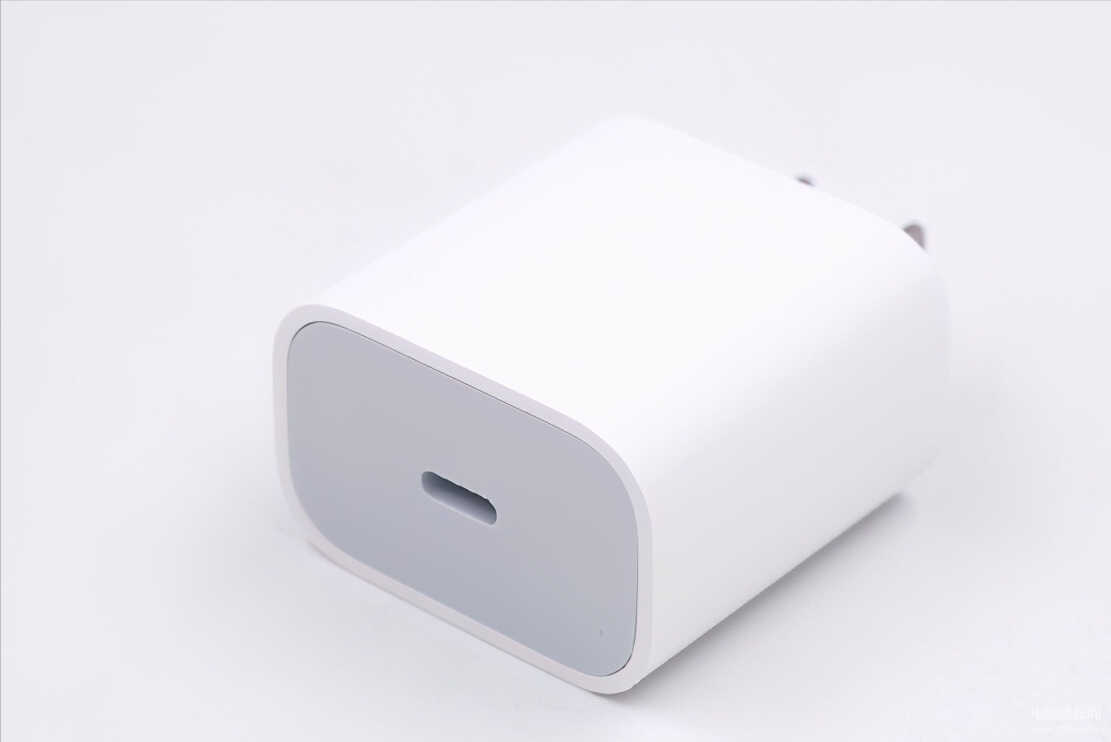

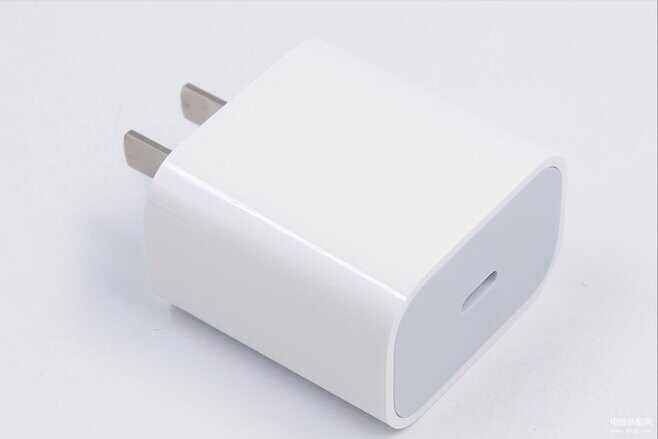

容笔者卖个关子,先不说哪款是18W,哪款是20W,大家偷偷盲猜一下。





可以看到两个充电器的外观基本一致。



第一张图为20W,另一张图则为18W,猜对的评论区自己祝贺自己,说实在的运气居多。

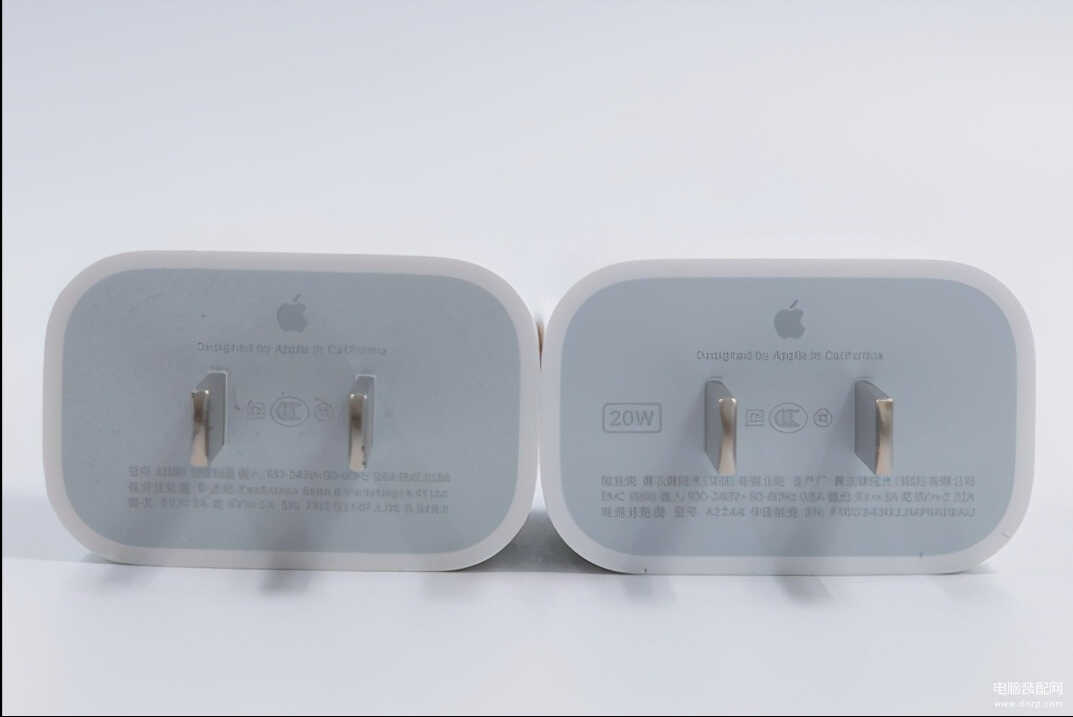

两款产品肉眼可见最大的差别在于插脚面的参数。或许是苹果也“不好意思”,在20W充电器参数面加了个“20W”的标识,以作区分。

2、接口

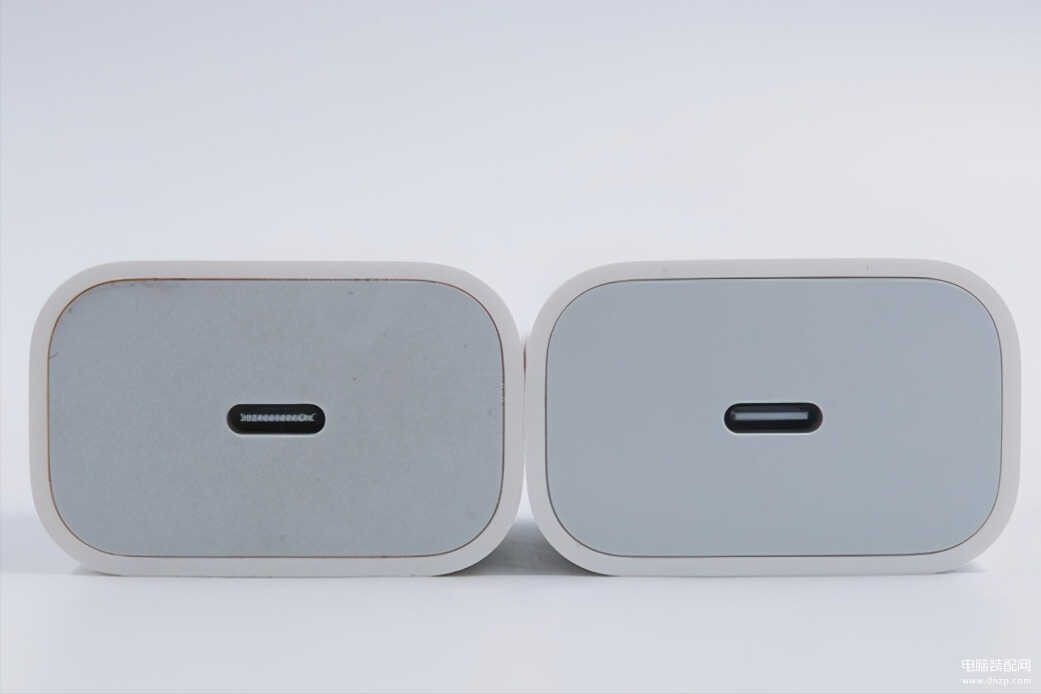

左侧为历经风霜的18W PD快充,右侧为初出茅庐的20W PD快充。都是PD快充,两只充电器的接口自然一致,都是USB-C接口。

3、参数

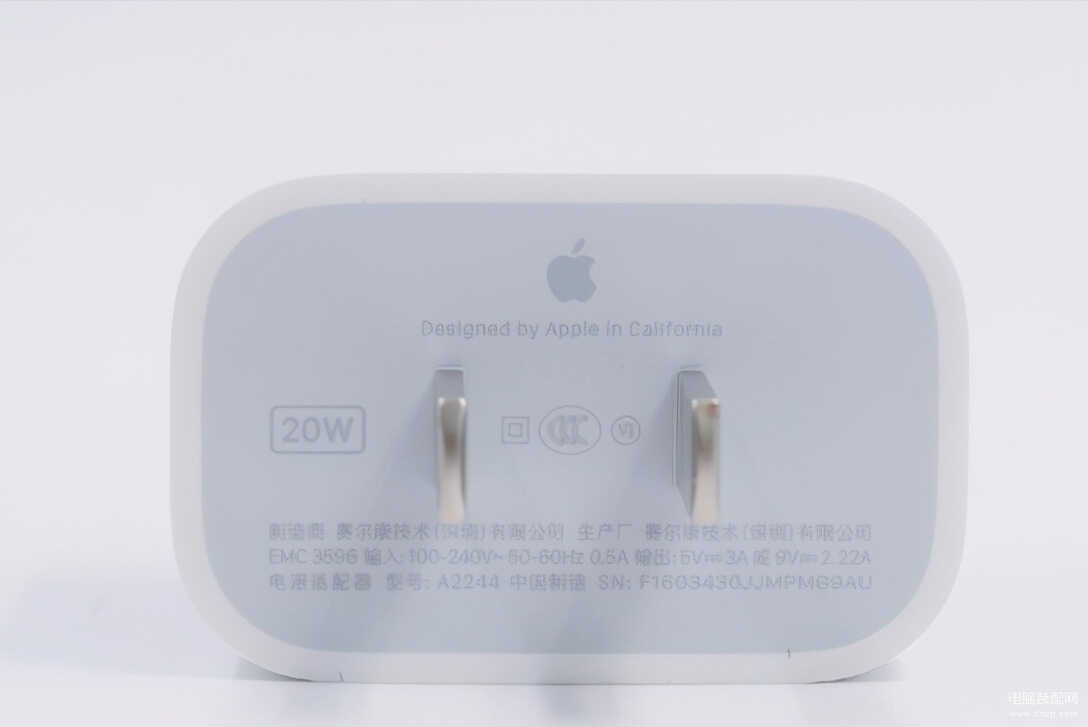

苹果20W PD充电器底部铭牌信息:

制造商/生产厂:赛尔康技术(深圳)有限公司

产品型号:A2244

输入:100-240V~50/60Hz 0.5A

输出:5V3A或9V2.22A

序列号(SN):F1603430JJMPMG9AU

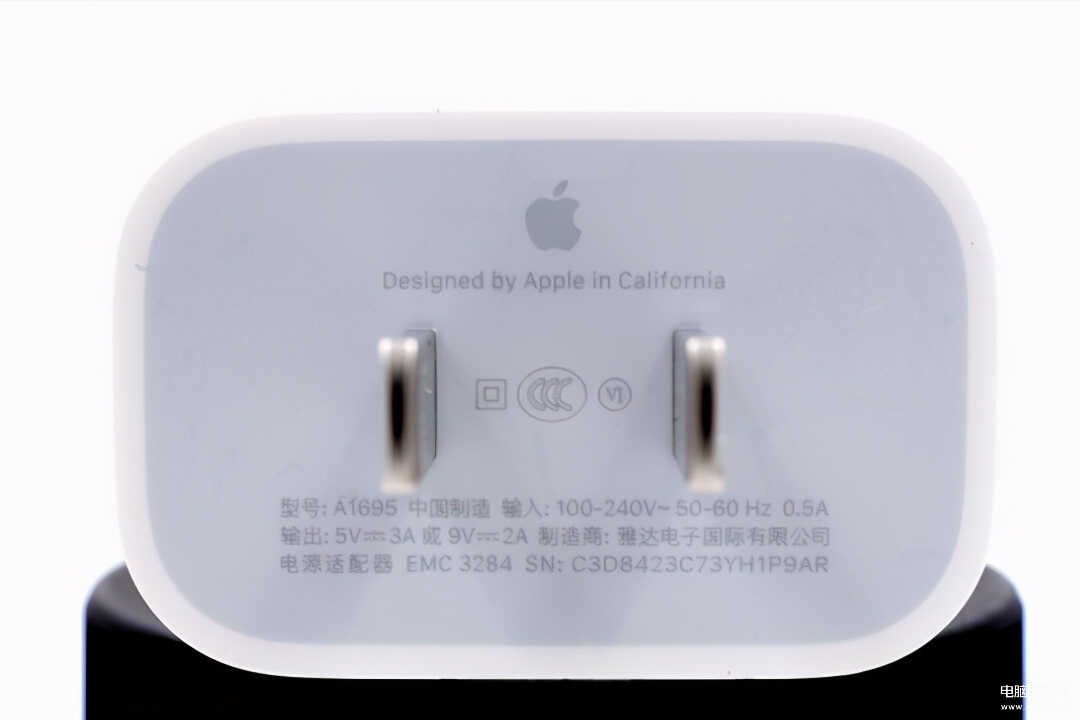

苹果18W PD充电器底部铭牌信息:

型号:A2244

输入:100-240V~50/60Hz 0.5A

输出:5V3A或9V2A

制造商:雅达电子国际有限公司

序列号(SN):C3D8423C73YH1P9AR

4、重量

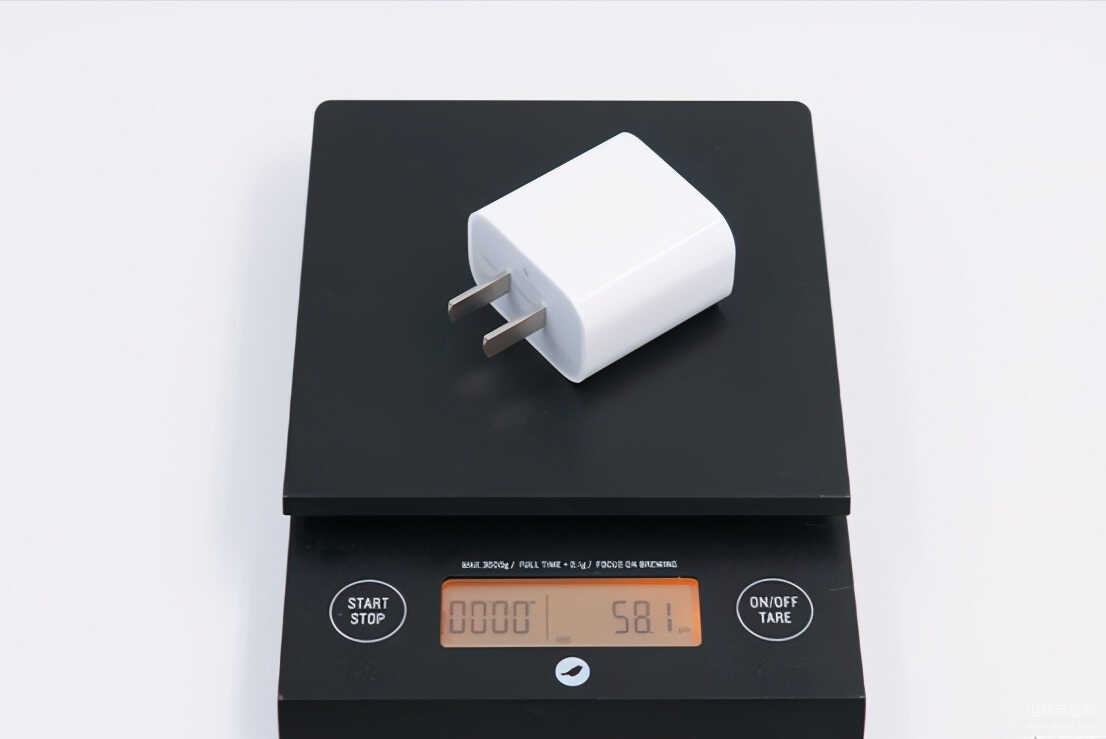

再来看看重量,苹果20W PD快充净重约为58.1g。

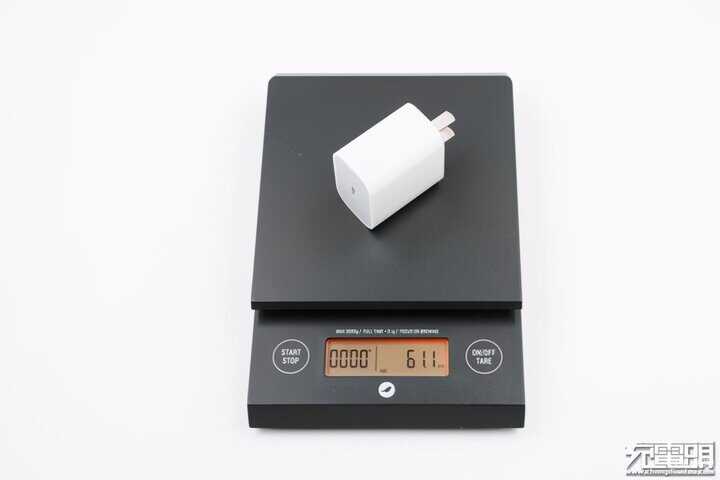

苹果18W PD快充净重约为61.1g。两者都在60g左右,仅3g的差距,误差大一些说不定就抹平了,后面拆解我们再看看内部差异。

5、尺寸大小

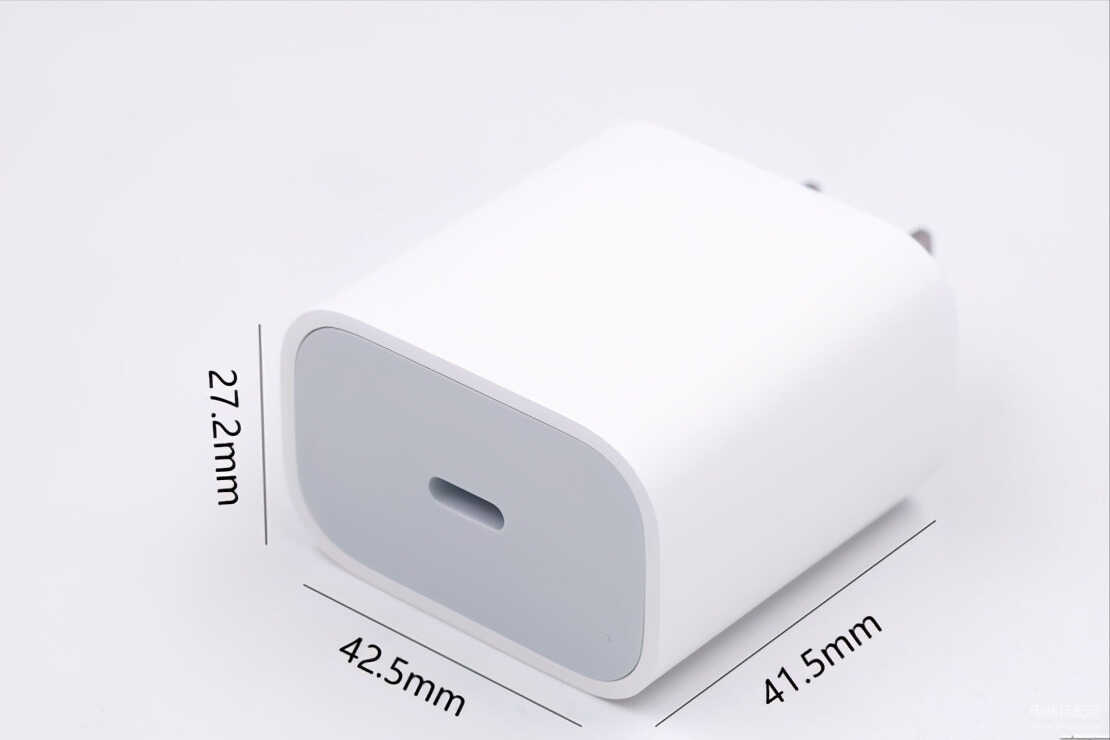

苹果20W和18W两只充电器的大小尺寸基本一致,厚度约为27mm,长宽分别在42mm左右。

外观对比小结



长宽高对比之下,苹果20W PD快充与18W PD快充的尺寸相差无几,更不用说重量、手感基本一致。



说到这里不禁想起来iPhone的造型从iPhone 6代到iPhone 8甚至iPhone SE2都相差不大,然后iPhone X到iPhone 11这三代也没怎么变化。

苹果确实喜欢“打磨”一套外观,好处在于大大降低成本,还能增加辨识度,似乎也有点环保。

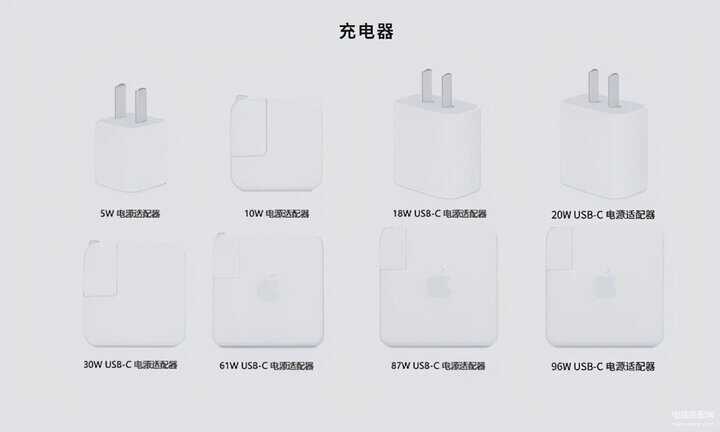

这套逻辑放在充电器上也是成立的,iPhone 12发布之初,我们在《比手机更专注:iPhone充电器发展之路》这篇文章中盘点了苹果历代充电器,发现外观的变迁非常缓慢,换句话说,一代模具一定要多用几年。

二、内在性能对比

外观聊过,自然再看看性能。其实笔者经过不严谨的调查统计,发现大部分人更看重充电速度,而对充电外观则没有什么追求。

下面我们从快充协议、PDO、充电兼容性以及全程充电等方面进行对比。

1、快充协议

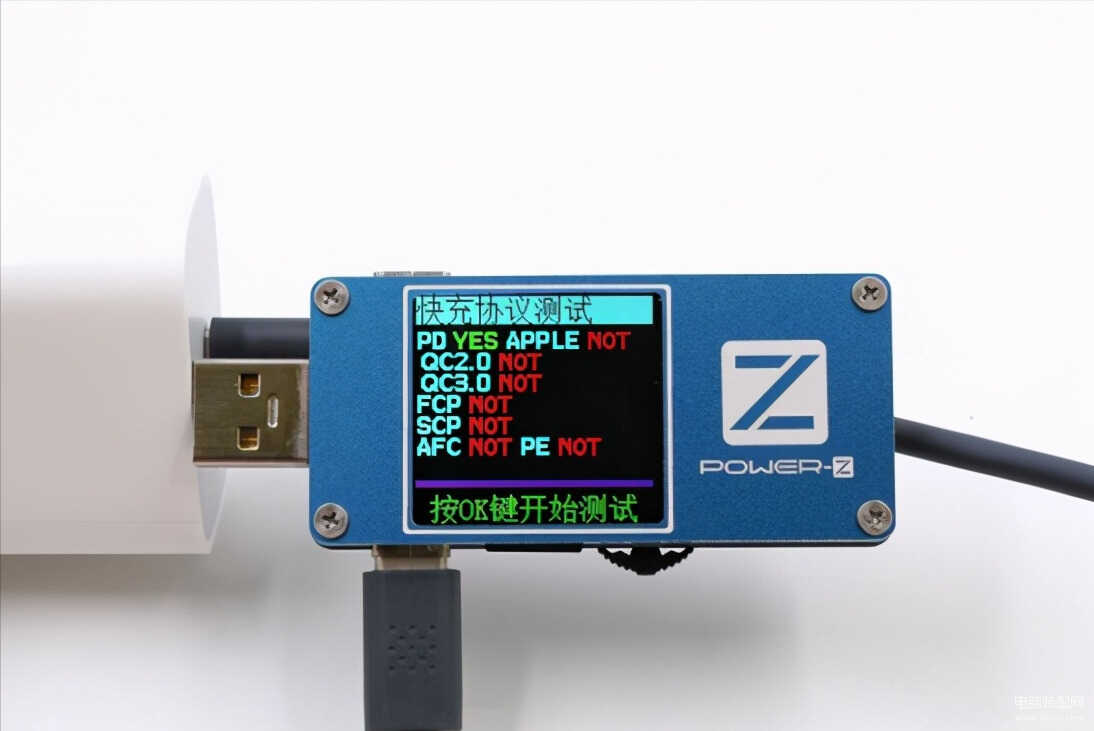

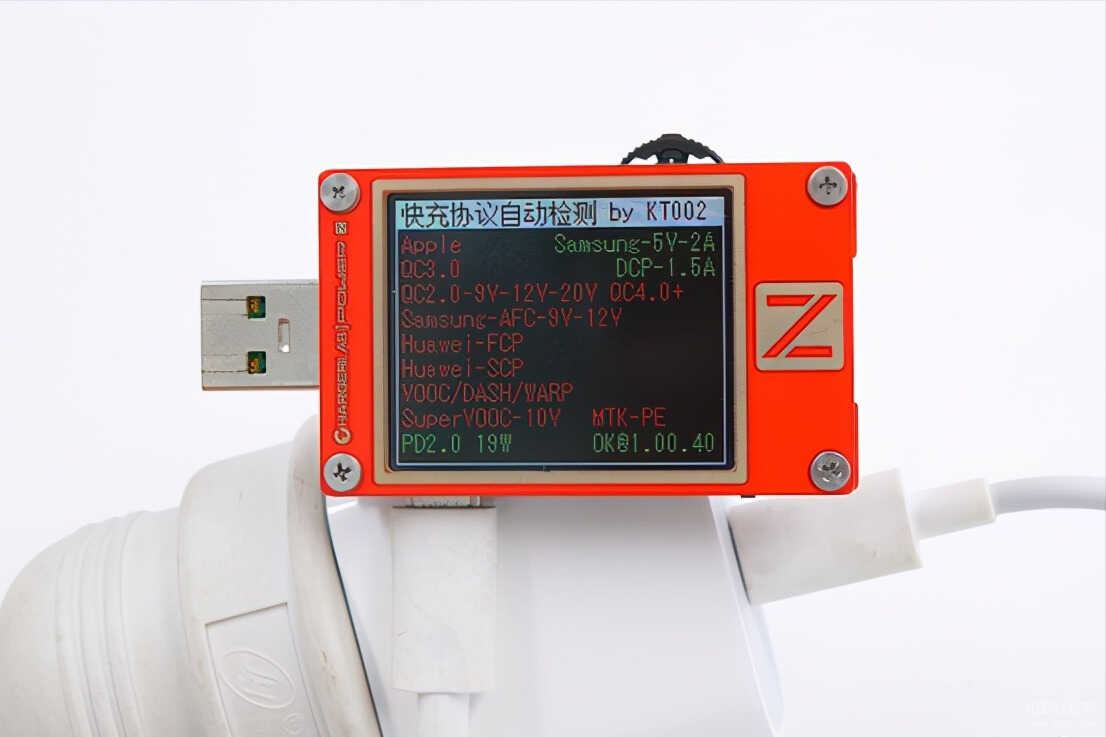

使用ChargerLAB POWER-Z KT002检测苹果20W PD充电器的输出协议,显示仅支持USB PD2.0快充协议。



PDO报文在业界也叫做USB PD档位分析。这里我们从PD协议显示上可见,苹果20W PD充电器USB-C口具备5V3A和9V2.22A两组固定电压档位。

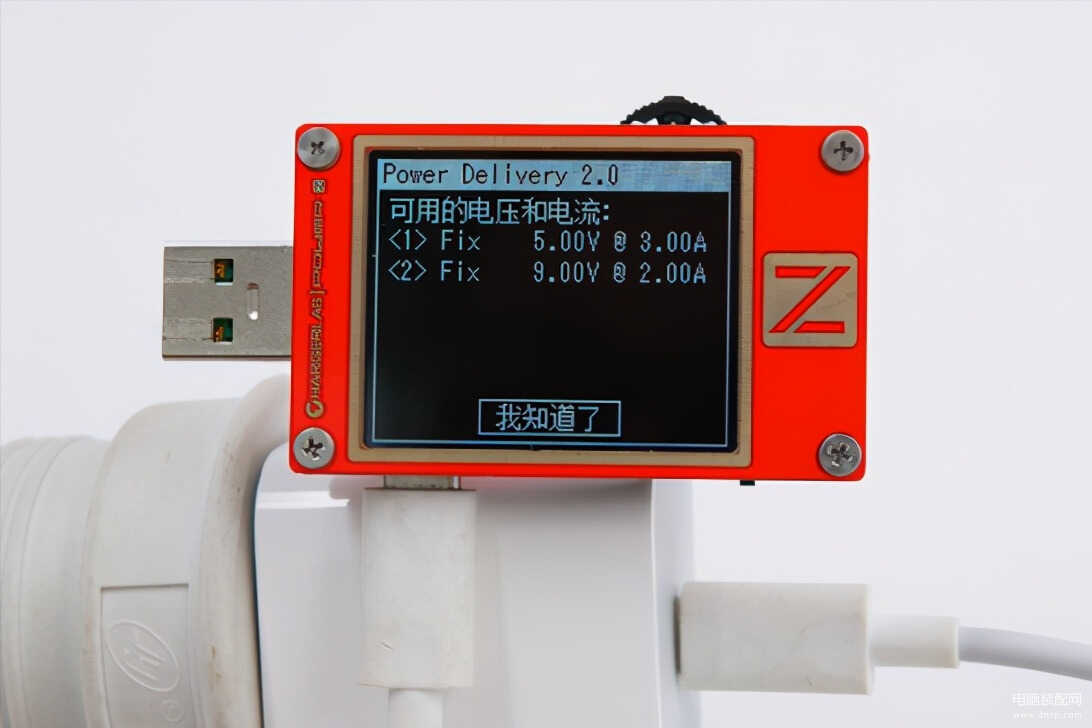

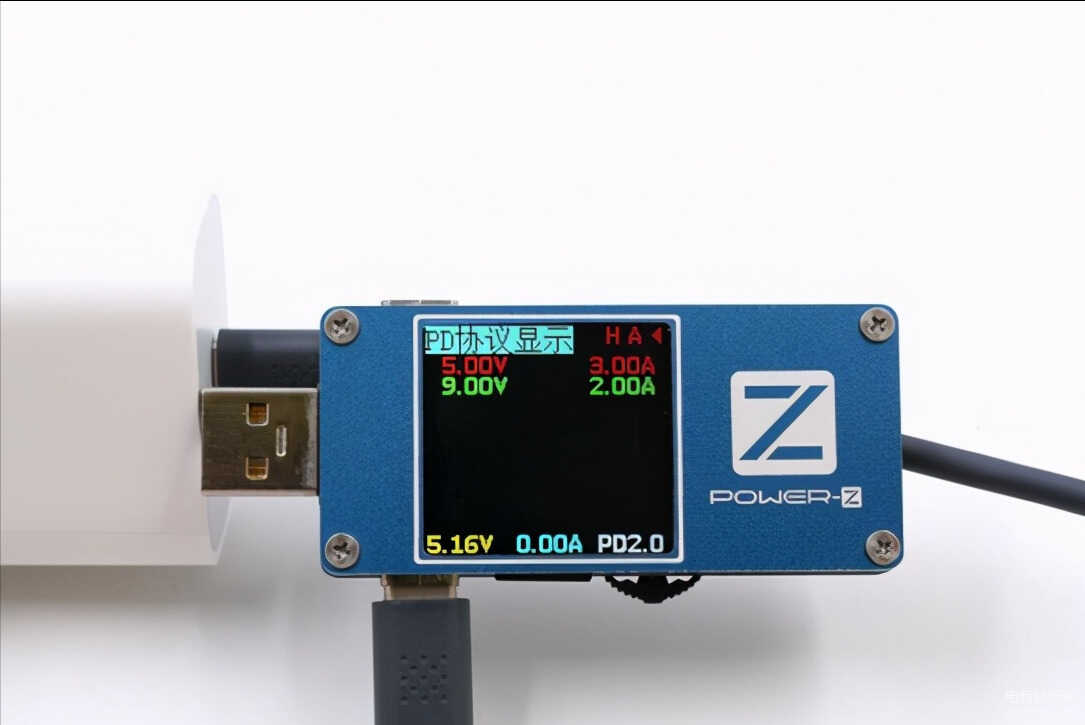

通过ChargerLAB的POWER-Z FL001S快充协议测试,发现苹果18W PD快充同样仅支持USB PD2.0快充协议。



苹果18W PD充电器USB-C口具备5V3A和9V2A两组固定电压档位。

2、充电兼容性

测过充电器的快充协议以及PDO后,咱们再看看兼容性的实际表现。

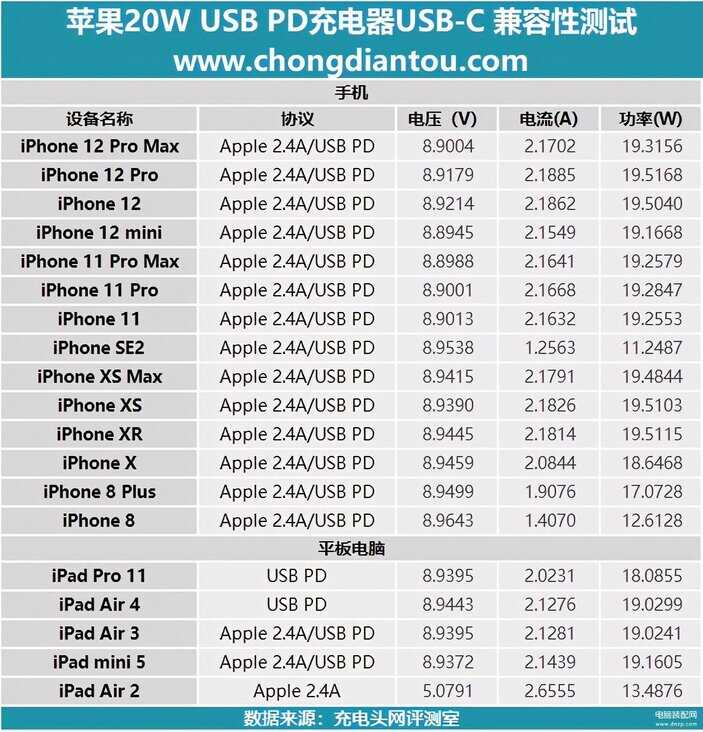

将苹果20W PD充电器的所有测试数据整理到表格中。iPhone 12系列自然没有问题,除了mini,功率都接近20W。

历年旗舰iPhone的功率多数都超过19W;iPhone8和iPhoneSE2的功率稍低,在12W左右;除了iPad Air2,其它三款iPad的功率也都在19W左右。

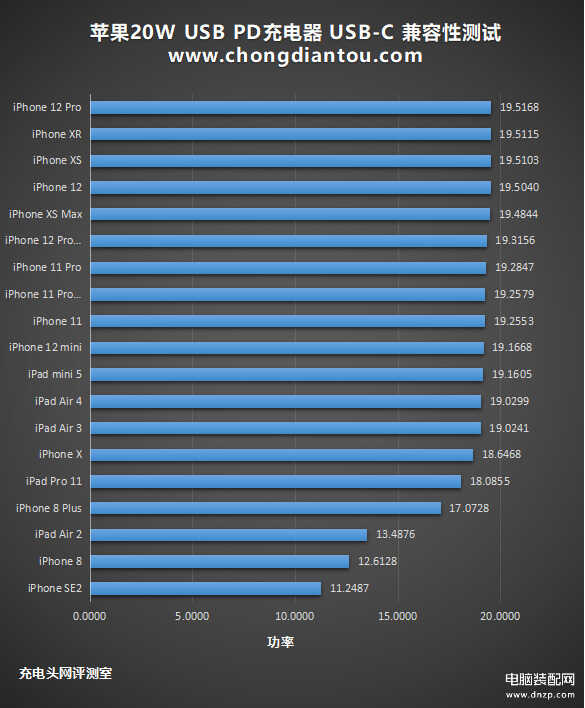

将USB-C输出兼容性的测试数据放在柱状图中,功率在19W以上的iPhone为数不少,虽然排名有先后,但实际相差不大。

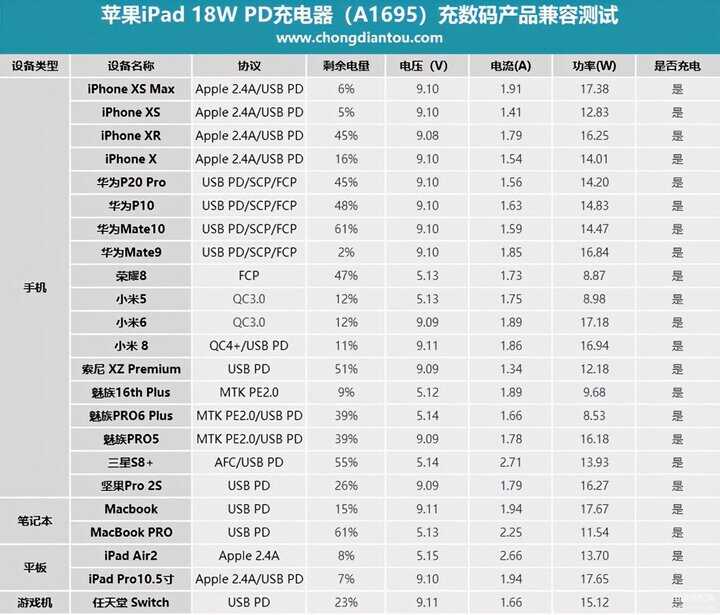

再将当年18W PD快充兼容性的表格拎出来,可以看到对iPhone XS Max这样的旗舰来说,功率确实接近18W,甚至iPhone XR也可以超过16W。安卓机型中华为和小米当年的旗舰也表现不错。笔记本、平板游戏机等支持PD快充的一众设备都可以充电,功率各有千秋。

到了“环保时代”,我们再看个代表。使用苹果18W PD充电器为iPhone 12充电,功率接近18W,表现正常。

3、iPhone 12全程充电

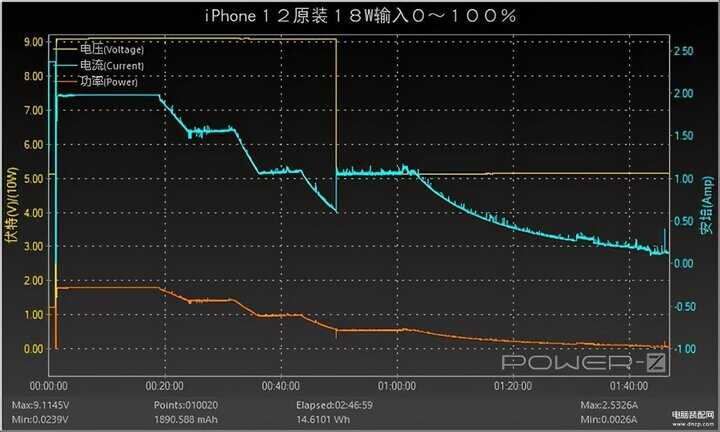

使用苹果18W充电器为iPhone 12充电,在经历了短暂的关机充电之后手机开机,随即电压也从5V跳到9V快充档位。

约18分前,电压、电流以及功率平台均持稳定的输入状态,随后电流和功率呈阶梯式的下降状态。49分时,电压降至5V输入,持续了约13分后,功率和电流逐渐下降直至充电结束,全程耗时约1小时42分,最高功率为9.09V 1.97A 17.97W。

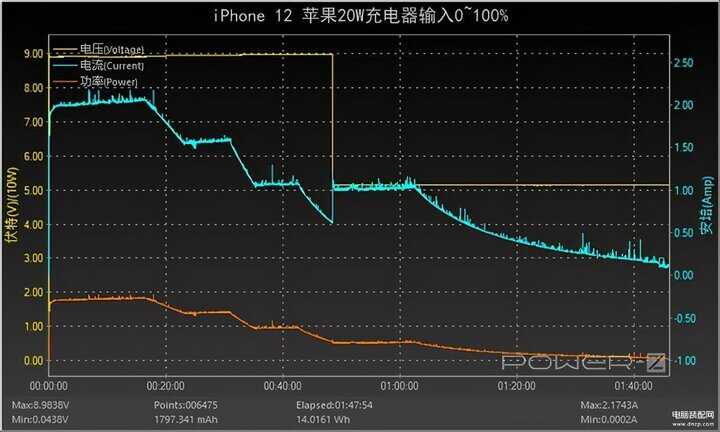

使用苹果20W充电器为iPhone 12充电,约16分前三大数据平台相对稳定,随后电流和功率呈阶梯式的下降状态,48分时电压降至5V输入,持续了约14分后功率和电流逐渐下降直至充电结束,全程耗时约1小时41分,功率最高为8.90V 2.06A 18.41W。

性能对比小结

经过快充协议、PDO、充电兼容性以及全程充电的对比,大家可以看到苹果20W PD快充完成了对苹果18W PD快充的全面超越,但每一项的超越却不是大到那么夸张。

在拥有18W PD快充的消费者这边,属于买了20W更好,18W也可以凑合用,而且各方面体验也没怎么大幅度下降。

但对于品牌或厂商而言,在大家都在抢苹果送出的20W PD充电器这个蛋糕时,哪个品牌再冷静的告诉消费者18W也不是不能用,这无疑自戕行为。

三、拆解对比

苹果产品的做工和品质向来是行业标杆,这一点在诸多产品的拆解上得到验证,下面一起来看看苹果18W和20W这两款充电器的拆解情况。

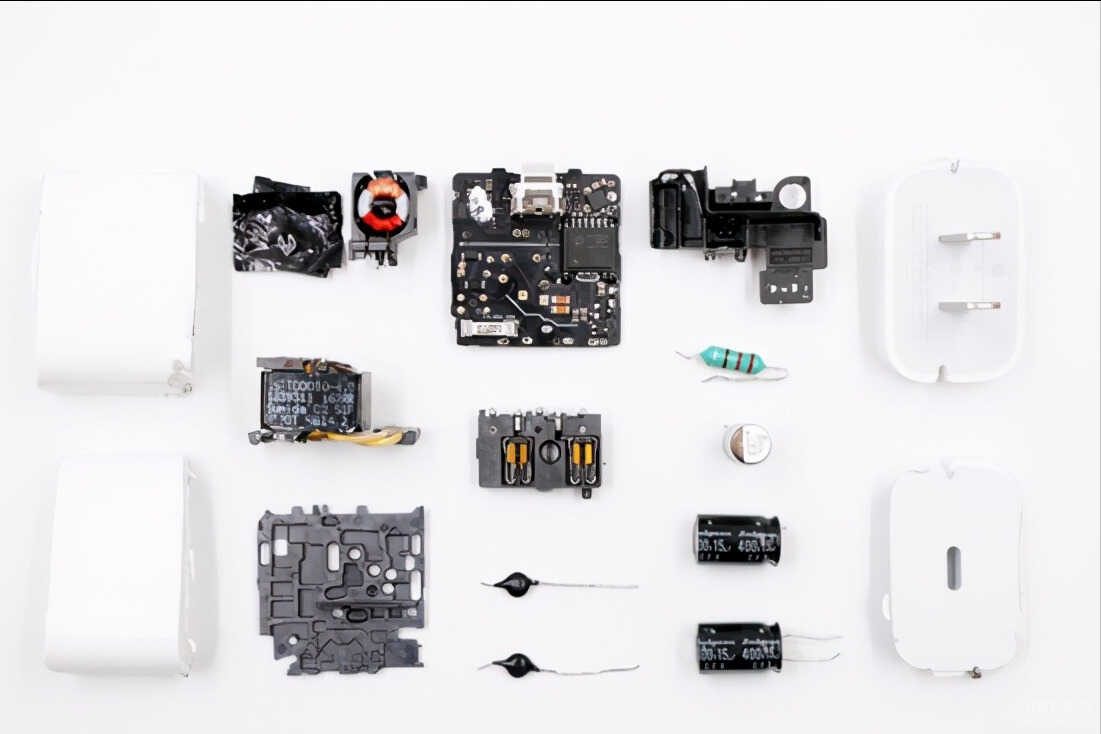

1、苹果18W PD充电器



苹果18W PD充电器内部用料讲究,做工精湛,延续了产品线的高品质。采用日系电容,可靠性高寿命长;电容、变压器元件错落放置,空间利用率很高。

输入有共模电感,可有效避免干扰;内部半导体元件采用国际一线产品,初级开关方案采用PI一体化芯片,效率及可靠性高,协议芯片采用赛普拉斯定制芯片,这两家公司的芯片也同样被苹果其他多款USB PD快充充电器采用,性能质量获得苹果高度认可。

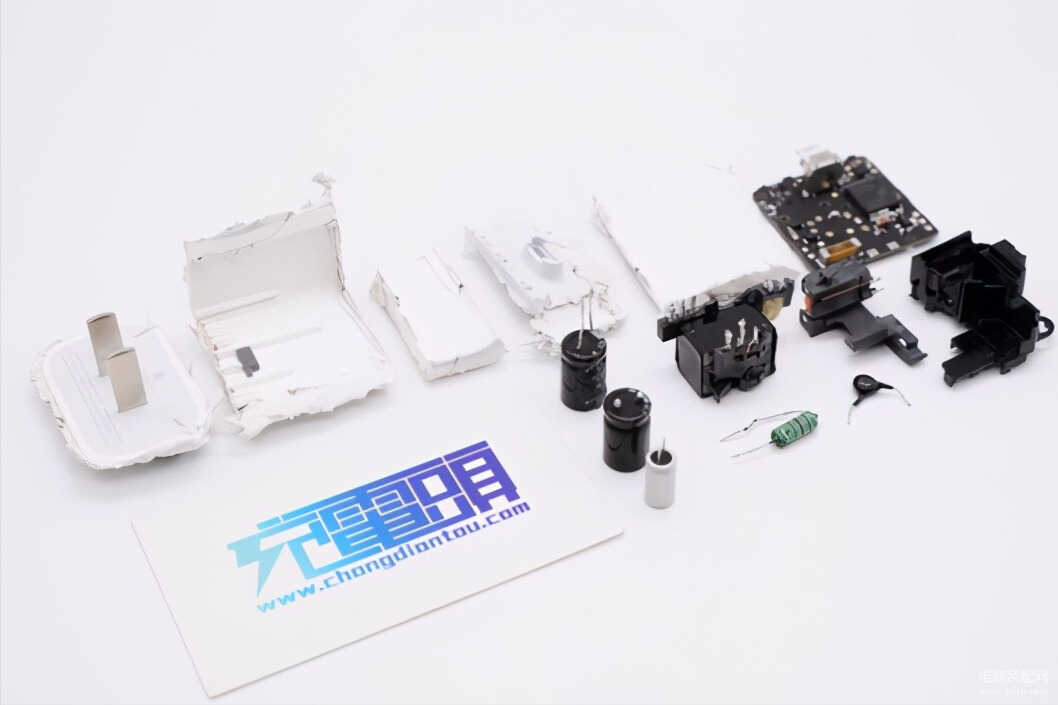

2、苹果20W PD充电器



与18W一样,苹果20W PD充电器在用料和做工均处于行业前沿。电源主控芯片以及协议IC分别来自PI和赛普拉斯,为深度定制的产品。

此外初次级滤波电容均为日系大品牌,保证充电器输出纯净以及使用寿命;整机由赛尔康代工生产,做工优良。

拆解对比小结

通过对苹果20W PD快充和苹果18W PD快充的拆解对比发现,两款产品虽然外观相似度极高,但内部用料和做工都有发生了巨大变化。

一方面是在保证完善的功能的前提下,苹果20W PD快充相对于苹果18W PD快充采用了更精简的电路设计,元器件数量大幅减少。

另一方面,也降低了部分物料的使用规格,比如输出滤波固态电容规格由16V耐压更新为12V耐压,比如省去了PCB板背面的塑料衬板,比如将PCB板输入端取电结构进行简化;再比如将USB-C接口连接器由24Pin改为16Pin设计等等。

苹果20W PD快充充电器在结构方面的优化,一般认为是为了降低产品的系统成本考虑。

充电头网总结

外观方面,苹果20W与18W这两只PD充电器外观基本一致,或者说20W设计ID延续了老款18W PD快充,除了参数有细微更新外,便是在外壳上额外标注了“20W”字样,方便区分。

性能方面,苹果20W支持USB PD2.0快充协议,电压档位分别为5V 3A、9V 2.22A,经过实测,这款充电器在为新款iPhone、iPad、MacBook系列产品进行充电时都能达到18W以上,兼容性很好。

苹果18W同样支持USB PD2.0快充协议,具备5V3A和9V2A两组固定电压档位。实测情况尽管比不上20W,但整体速度属于“也不是不能用”的情况。

内部做工方面,两款充电器的半导体元件采用国际一线产品,内部电容、变压器元件错落放置,空间利用率很高,用料讲究,做工精湛,堪称业界代表。

只是苹果20W PD快充相对于苹果18W PD快充采用了更精简的电路设计,也降低了部分物料的使用规格,考虑到售价也“降”至149元,笔者表示理解。

总而言之,就消费者而言,两款充电器中20W自然体验最好,但18W也不是不能用。对品牌或厂商而言,即使芯片短缺,20W市场必须抢占,18W市场已成定局并在急剧萎缩。
