天玑8100采用台积电5nm工艺制造，8核心CPU设计，具体由4颗主频2.85GHz的A78核心+4颗主频2.0GHz的A55核心组成，其中每颗A78核心具有512KB的L2缓存，每颗A55核心具有128KB的L2缓存，此外还带有4MB的L3缓存，支持四通道LPDDR5内存和UFS 3.1闪存，GPU为6核心的Mali-G610。

Imagiq 780 ISP，每秒可以处理50亿像素，支持2亿像素摄像头，双摄像头同时录制HDR视频，而且双摄均支持三重曝光，4K60FPS HDR10+视频拍摄，AI运动抗模糊，2倍无损变焦；支持WQHD+ 120Hz，FHD+ 168Hz屏幕；第五代AI处理器APU 580 ，2个性能核心和1个通用核心；支持WIFI-6E和蓝牙5.3，集成5G基带，符合 R16标准 ，支持5G+5G双卡双待



性能表现

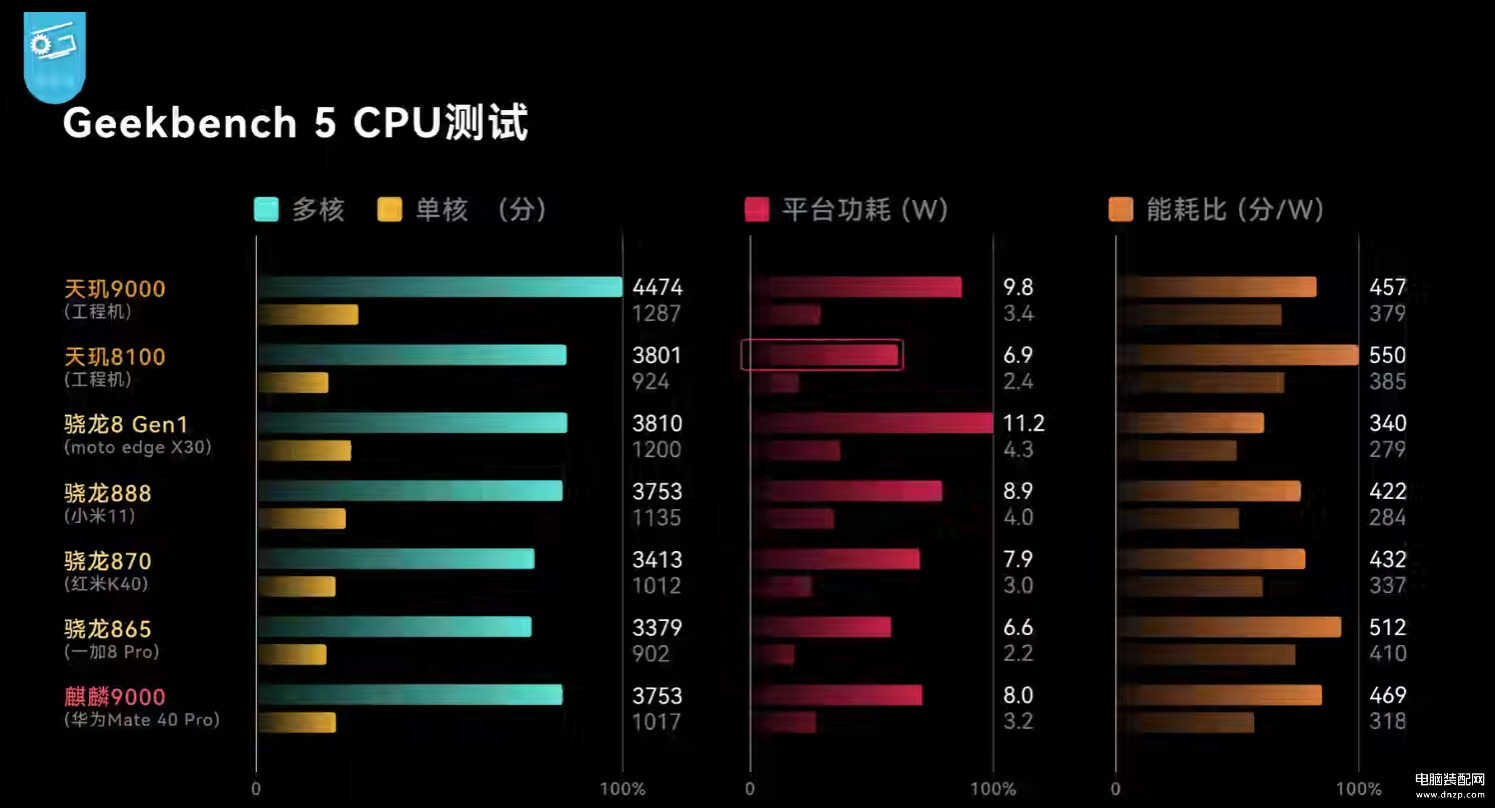

在Geekbench 5测试中，天玑8100工程机单核得分924分，多核得分3801分，从这个得分来看，麒麟芯片那边CPU能够和天玑8100打的不多，也就麒麟9000(E)可以打一下了，麒麟9000单核得分1017分，多核得分3753分。

在平台能耗表现上面，天玑8100的单核平台能耗2.4W，全核平台能耗6.9W，而麒麟9000的单核平台能耗3.2W，全核平台能耗8.0W。就相关成绩来看，天玑8100单核得分低一些，不过这个差距在日常使用中感知不会很强，但是它具有更好的能耗表现，发热体验会更好。



GPU部分，在曼哈顿3.1测试中，天玑8100的成绩是114帧，平台功耗约6.44W，麒麟9000的成绩是131帧，平台功耗约8.6W，麒麟9000E的成绩是117帧，平台功耗约7.5W。

就这个成绩来看，天玑8100比麒麟9000弱一些，和麒麟9000E相当，不过天玑8100在能耗上面依旧具有比较明显的优势，所以在实际使用中，其表现往往会更好。

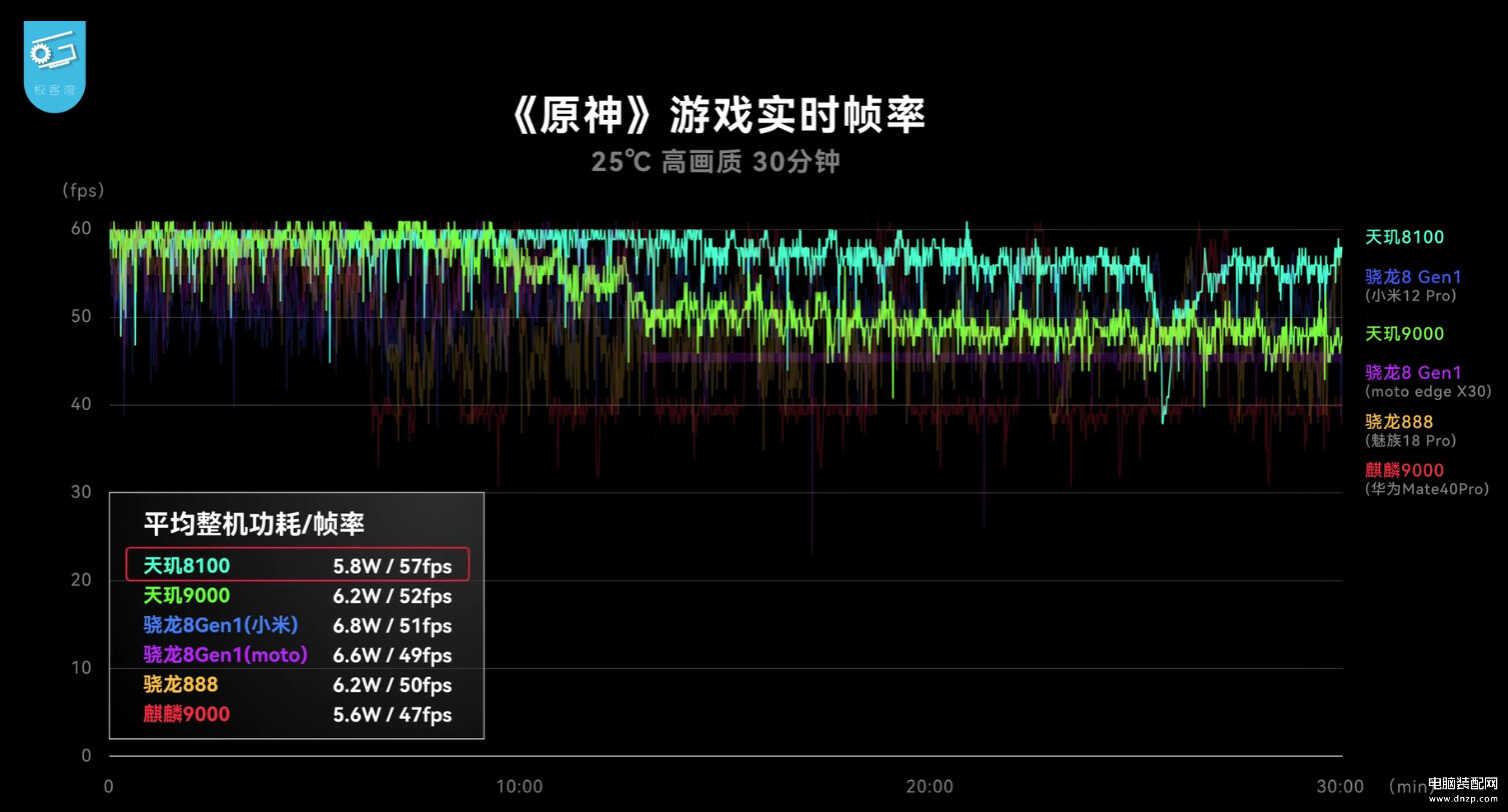

《原神》高画质下30分钟测试，天玑8100平均57帧，超过了一众旗舰SOC手机的表现，其中搭载麒麟9000的华为Mate 40 Pro的平均帧率才47帧，这无疑体现了天玑8100低能耗优势在实际中的作用。



小结

通过对天玑8100工程机相关数据的分析，在理论性能上面，天玑8100的AP部分可以做到和麒麟9000E相当的水平。不过天玑8100的能耗表现很不错，天玑8100就相当于用骁龙870的能耗，实现了骁龙888的性能，也就是一款低功耗版本的骁龙888，所以论实际体验，不说超过麒麟9000E多少，但也不会差就是了。

而且上面还是工程机的测试成绩，因为工程机的散热很简陋，对性能的发挥有影响，而量产机的散热堆料会好，可以进一步释放天玑8100的性能，如果量产机的表现将麒麟9000机型干翻了，对此也不要觉得有什么意外，而3月份Redmi K50 Pro就会携天玑8100而来，到时候大家就可以看发哥如何逆袭了。
