故障:进水无铃声,同行说音频U4700、扬声器放大U4900动过,无果
维修:拆机分层测试中框扬声器放大相关脚,发现S41脚阻值偏大。考虑到进水直接拆掉中框

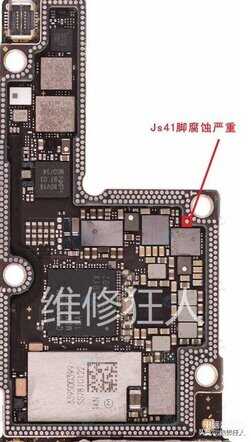

果然S41腐蚀严重,S41脚是音频供电1.8V(PP1V8_AUDIO_VA_S2)供电不正常肯定会造成不能工作引起无铃声,直接把腐蚀脚刮新上锡,测量阻值恢复正常,贴合,故障解决。
故障:进水无铃声,同行说音频U4700、扬声器放大U4900动过,无果
维修:拆机分层测试中框扬声器放大相关脚,发现S41脚阻值偏大。考虑到进水直接拆掉中框
果然S41腐蚀严重,S41脚是音频供电1.8V(PP1V8_AUDIO_VA_S2)供电不正常肯定会造成不能工作引起无铃声,直接把腐蚀脚刮新上锡,测量阻值恢复正常,贴合,故障解决。
