一、电磁炉各电路之间的联系

电磁炉主要是由电源供电及功率输出电路、控制电路板、操作显示电路板组成，而不同的电磁炉电路板与主要部件的连接和布局方式也不同，主要分为两块电路板和三块电路板。

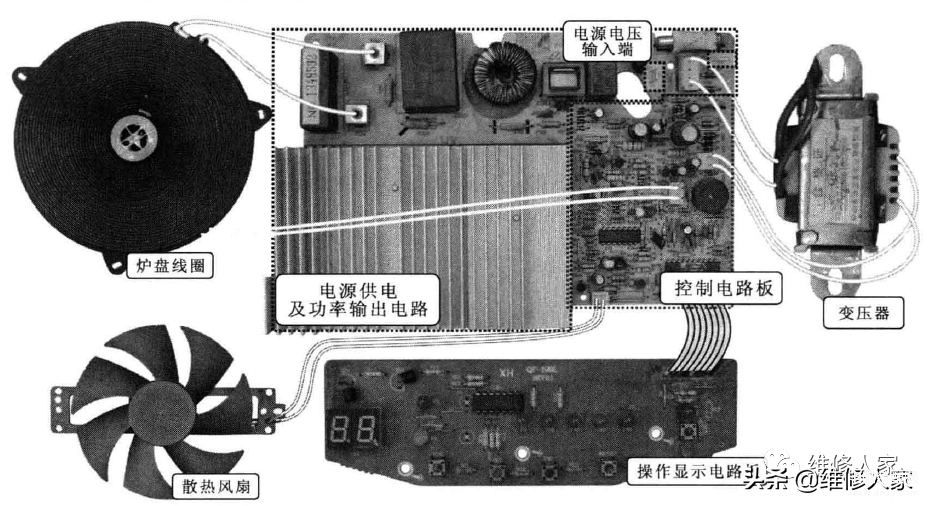

1、两块电路板的连接方式。

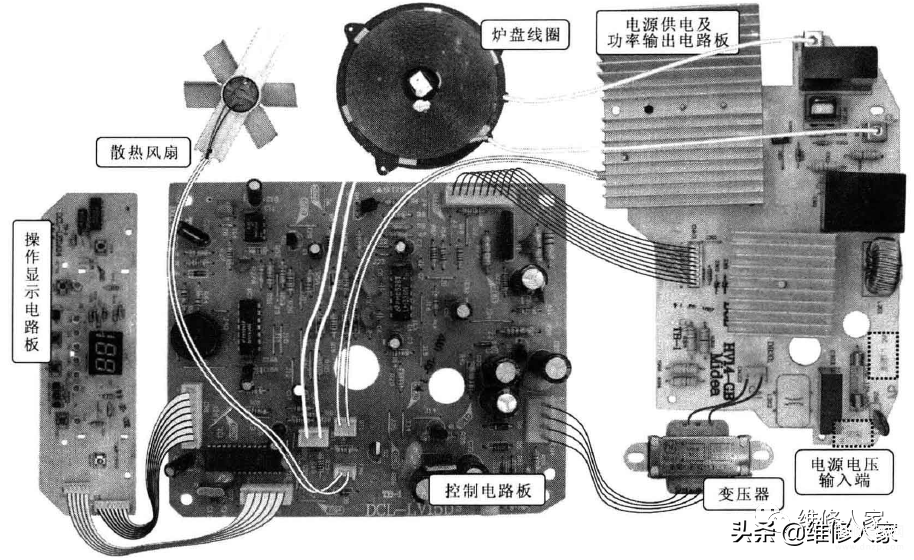

2、三块电路板的连接方式。

交流220V电源直接送到电源供电及功率输出电路板中，通过变压器降压后变成低压，再经过整流滤波后变成直流低压为电路中的微处理器、散热风扇、操作显示电路板、炉盘线圈的温度传感器（热敏电阻）提供工作电压。在电源供电及功率输出电路板上，交流220V经过桥式整流堆、滤波电容等处理后，为炉盘线圈及IGBT管（门控管）提供工作电压。



电磁炉工作时，通过操作显示电路板输入人工指令后，经过控制电路板上的微处理器进行信号的处理，然后根据程序对电磁炉中的各个部分进行控制。

二、电磁炉电源电路结构特点

电源供电及功率输出电路将市电220V、50Hz的电压整流为+300V的直流电压，为炉盘线圈及IGBT管（门控管）提供工作电压。与此同时交流220V经过变压器的降压，再经过整流滤波输出直流电压为控制电路以及低压元器件提供其所需的工作电压。

1、供电结构图

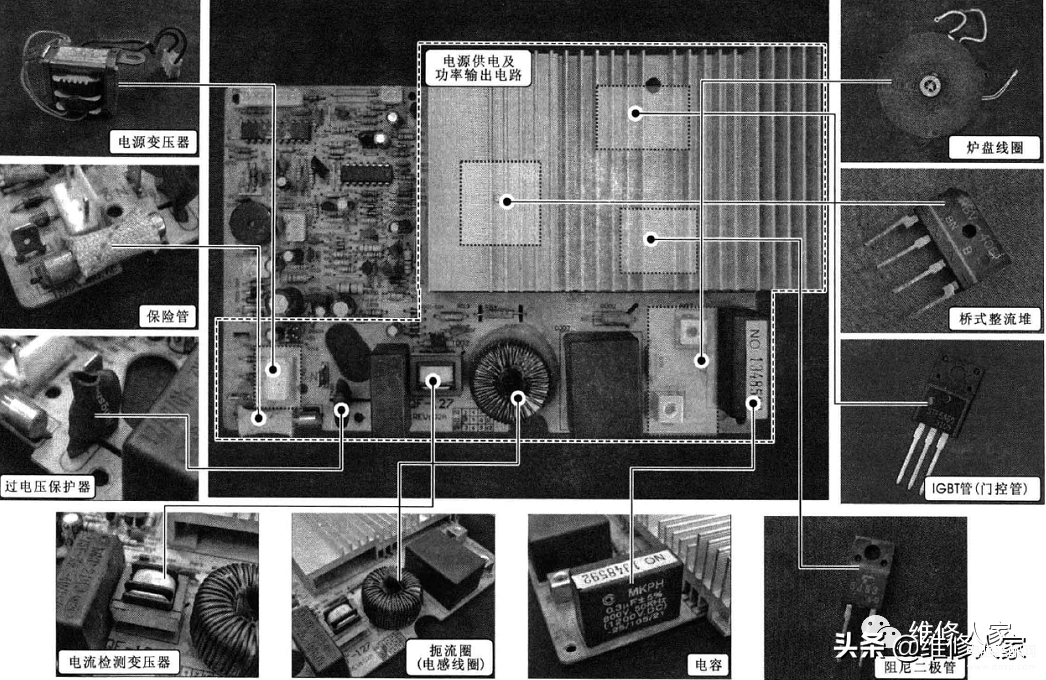

下图所示为电源供电及功率输出电路的结构图。从图中可知电源供电及功率输出电路主要由炉盘线圈、IGBT管（门控管）、电容、扼流圈（电感线圈）、电流检测变压器、过压保护器、保险管（溶断器）以及外围元器件组成。



电源供电及功率输出电路通过这些器件所构成的电路实现了对炉盘线圈的加热和控制功能，以及为控制电路和相关元器件等供电的作用。

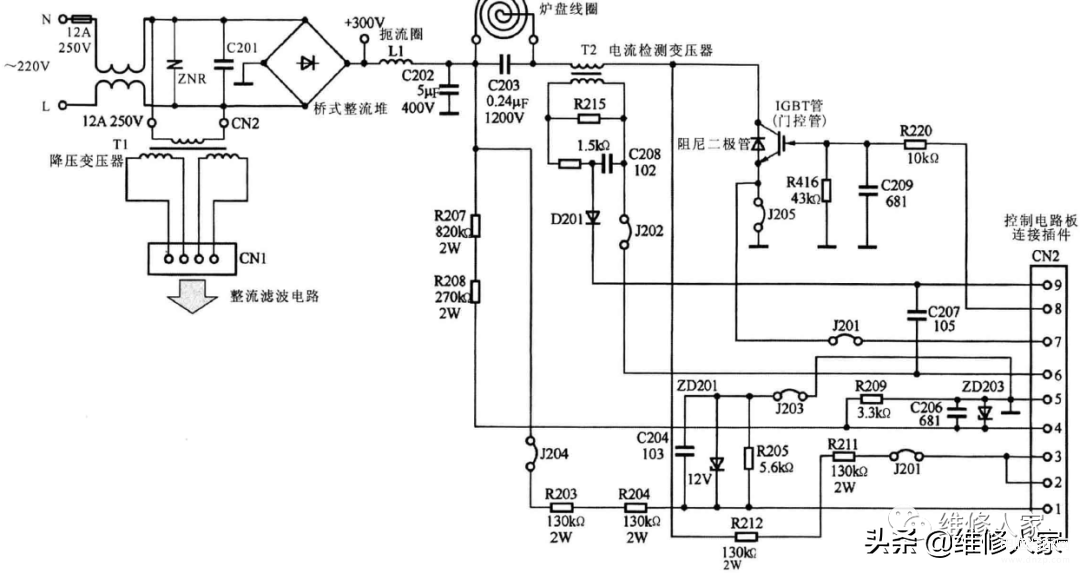

2、电源供电及功率输出电路原理图。



从图中可以看出，电源供电主要是由交流输入电路（EMC防护电路）、+300V整流电路、LC振荡电路等组成。

220 V交流电压送入电磁炉中分成两路，一路是通过降压变压器降压后输出到整流滤波电路变成低压直流为控制电路供电。另一路是220 V交流电通过桥式整流堆输出+300V高压后，通过LC滤波为炉盘线圈提供工作电压。

炉盘线圈是主要的能量转换器件，流过炉盘线圈的电流受IGBT管（门控管）控制，当 IGBT管（门控管）栅极接收到CN2控制电路板连接插件输送过来的PWM脉冲驱动信号后, IGBT管（门控管）导通/截止形成开关振荡状态，于是在炉盘线圈中形成高频振荡电流，电容C203与炉盘线圈并联构成谐振电路，使LC振荡的幅度很强，峰值达1000V。
