【故障现象】:

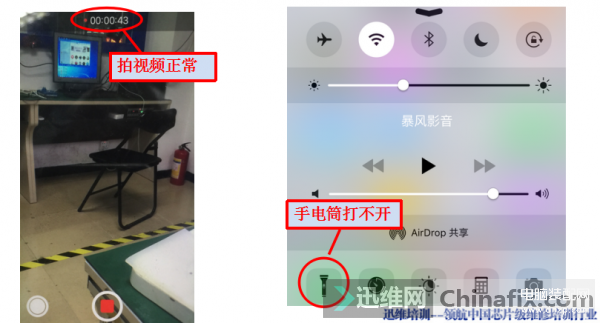

iPhone6手机照相能预览画面,拍照无图片,拍视频正常,手电筒打不开的故障。
【维修过程】:
先围绕手电筒打不开去分析维修,很快便能找到故障原因,若先围绕不能拍照去分析维修的话会走很多弯路,甚至找不到故障原因。

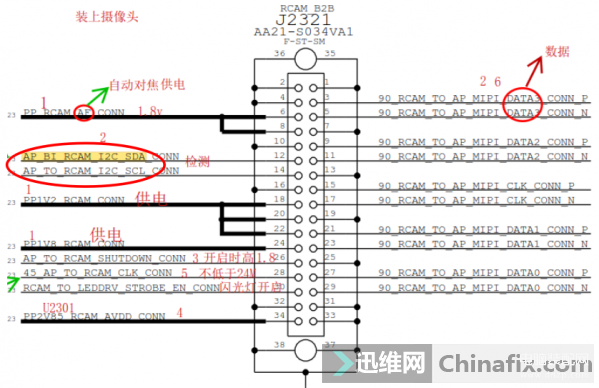

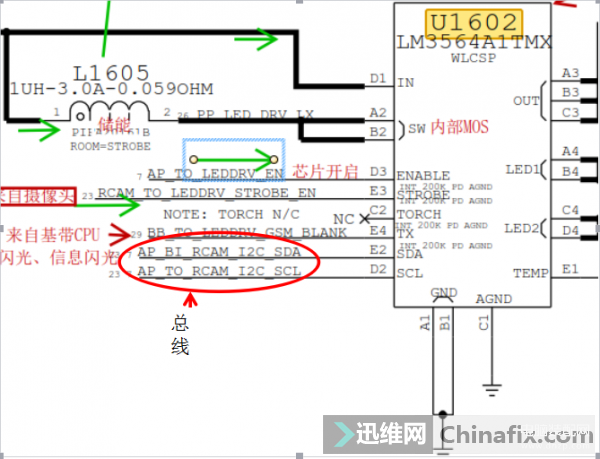

看电路图闪光灯电路和摄像电路共用RCAM_I2C总线。

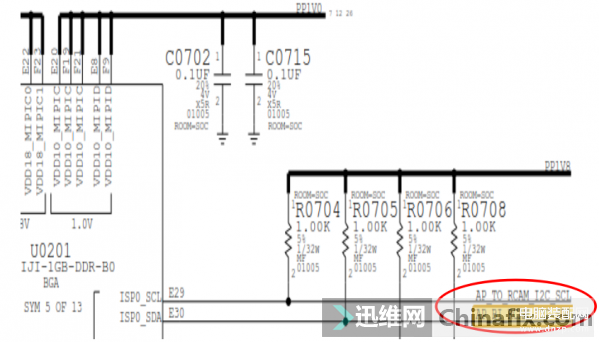

用万用表测量发现AP_TO_RCAM_I2C_SCL总线上拉电阻R0704对地二极体值0.4左右,通电测量R0704一端1.8V,另一端0V,正常两端为1.8V。对地二极体值正常,通电另一端0V,这种现象一般是芯片不良通电后把电压拉低所致。

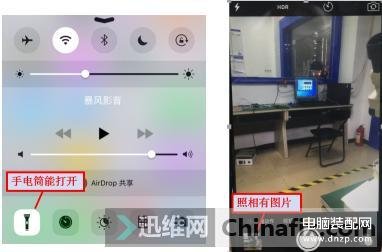

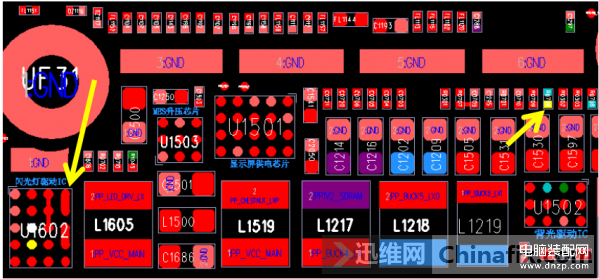

更换闪光灯芯片后手电筒和拍照功能都正常。
