兄弟7360打印机更换定影辊方法
兄弟7360打印机一款很出色的而起桌面打印机,以其稳定、实用、耐用赢得了广大用户的欢迎。
此款打印机在用得5万张左右,其耗材组件定影辊就会出现磨损,影响打印、复印质量,会出影打印副本脏、皱纸现象;必须换定影辊后才能恢复正常使用。
下面和大家分享一下更新定影辊的详细步骤。
准备工具
-
兄弟7360打印机
-
十字起子 尖嘴钳

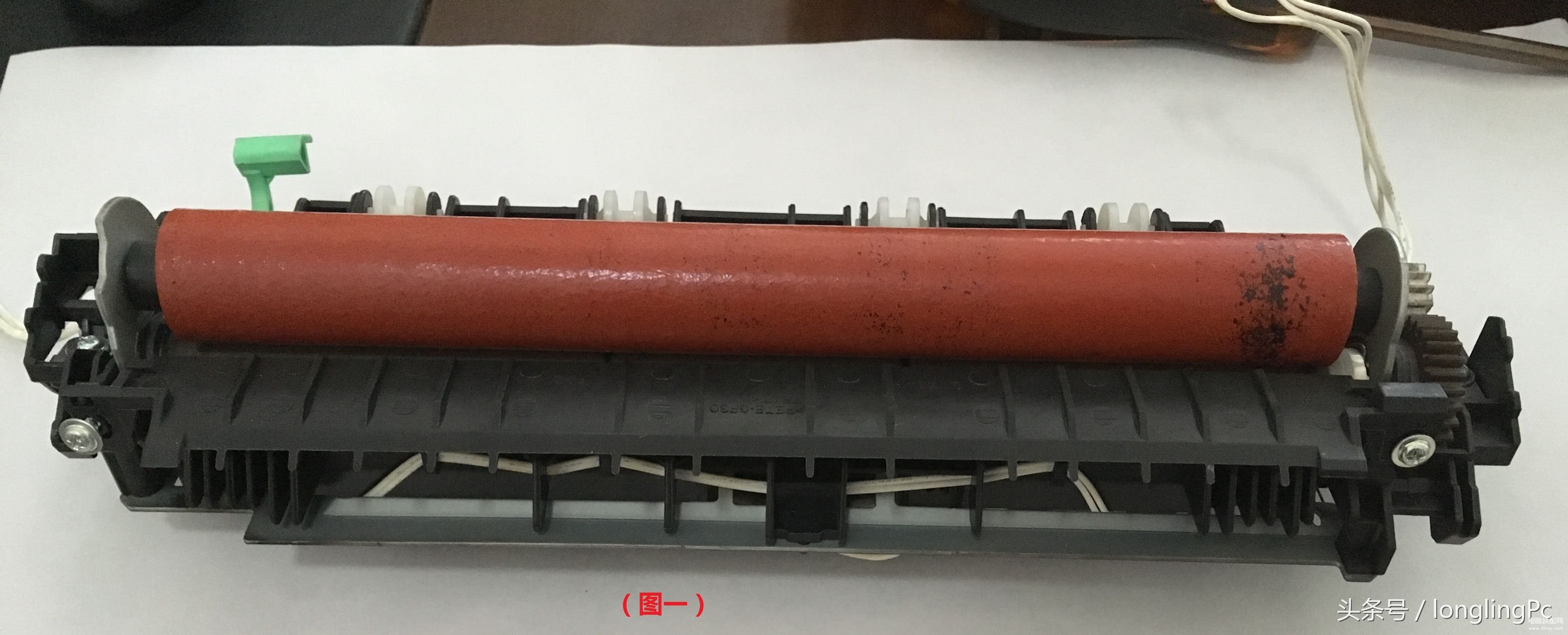

首先,把定影组件从打印机上拆下来,(具体如何折请参考我的另外一篇经验)。拆下来后如图(一)
定影组件

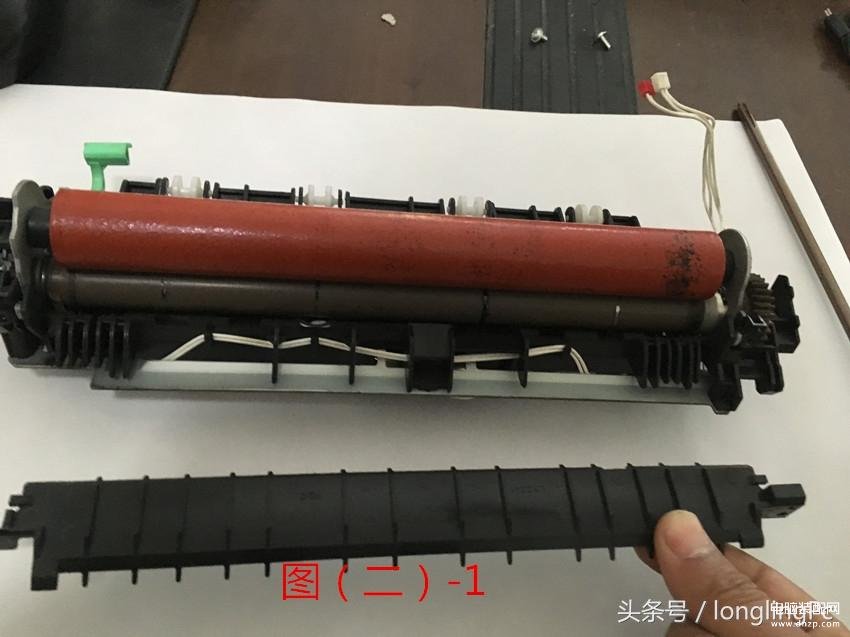

(一)用启子折掉定影组件左右两颗镙丝,并把黑色塑料板取下来,按先后顺序放好。如图(二)、图(二)-1

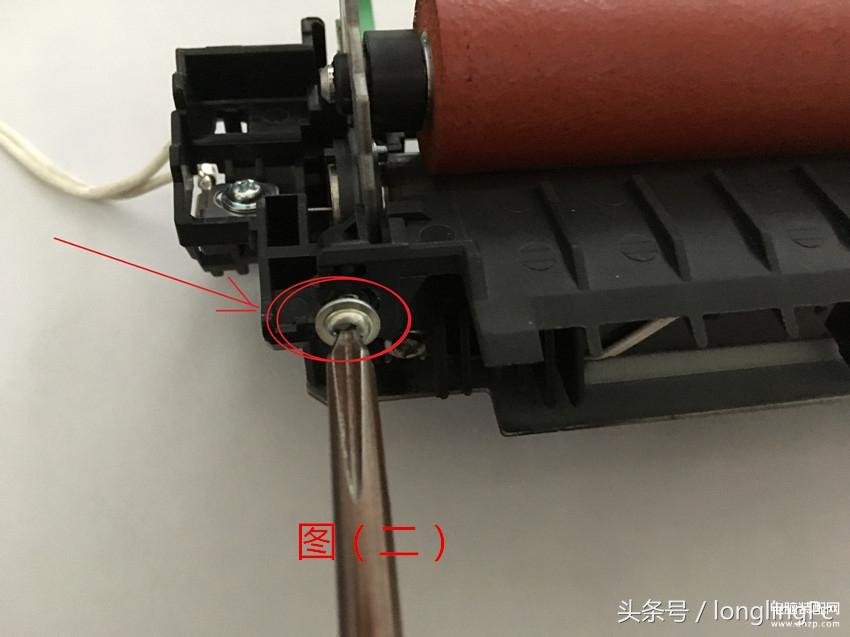

图二
图二—1

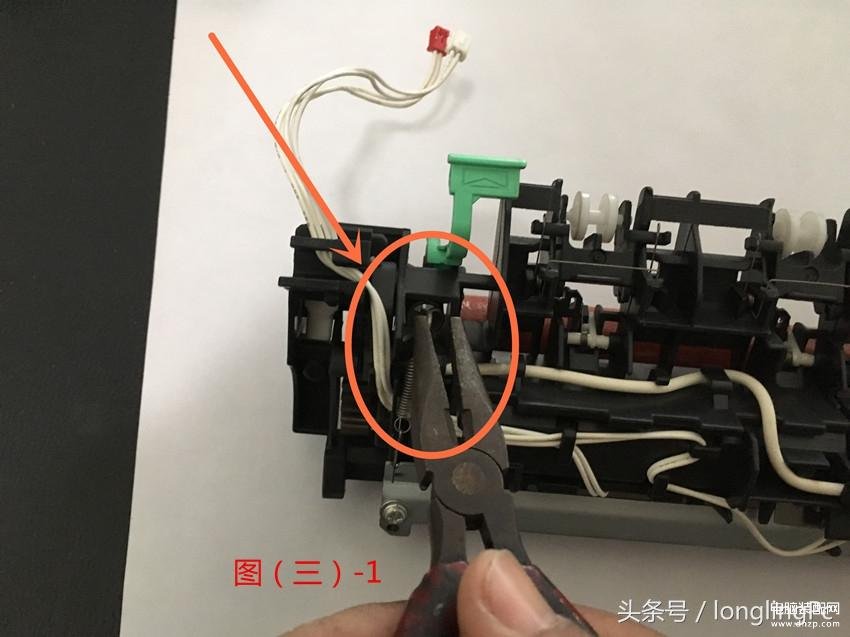

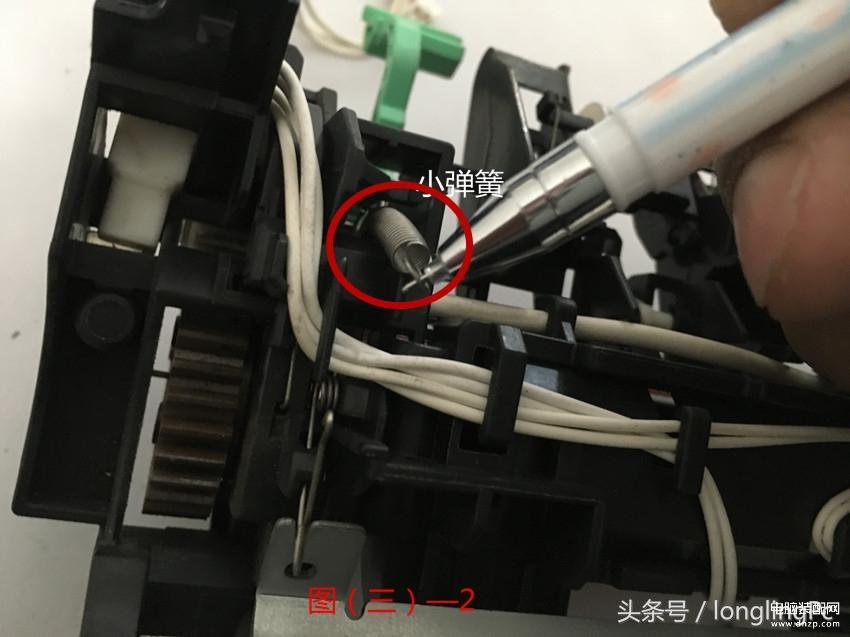

(二)把定影组件翻一面,在兰色压力栏下,拆下两个弹簧,见图(三),注意在拆另外一个时,还有一个小弹簧,别丢了(图(三)—2。

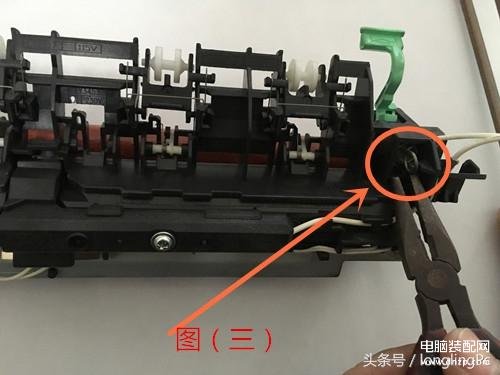

图三
图三—1
图三-2

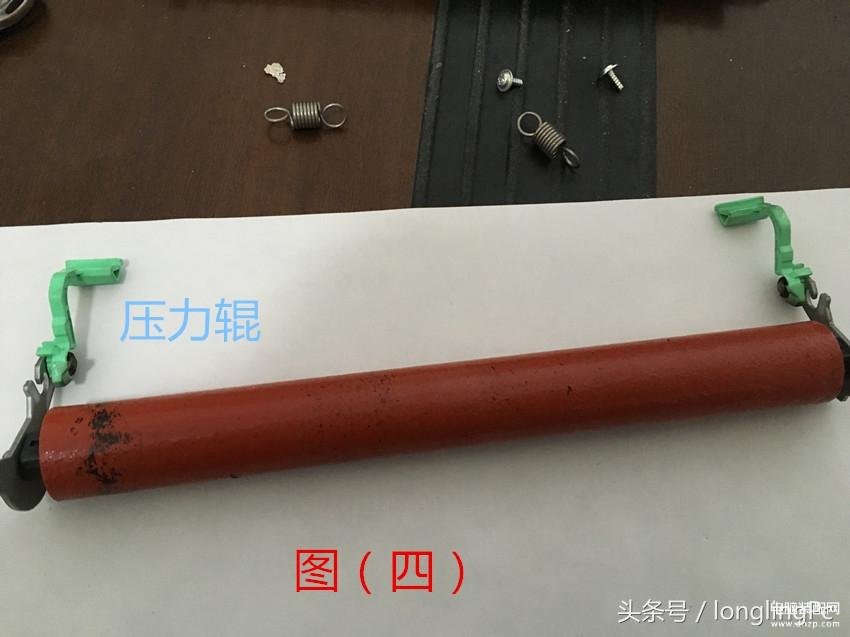

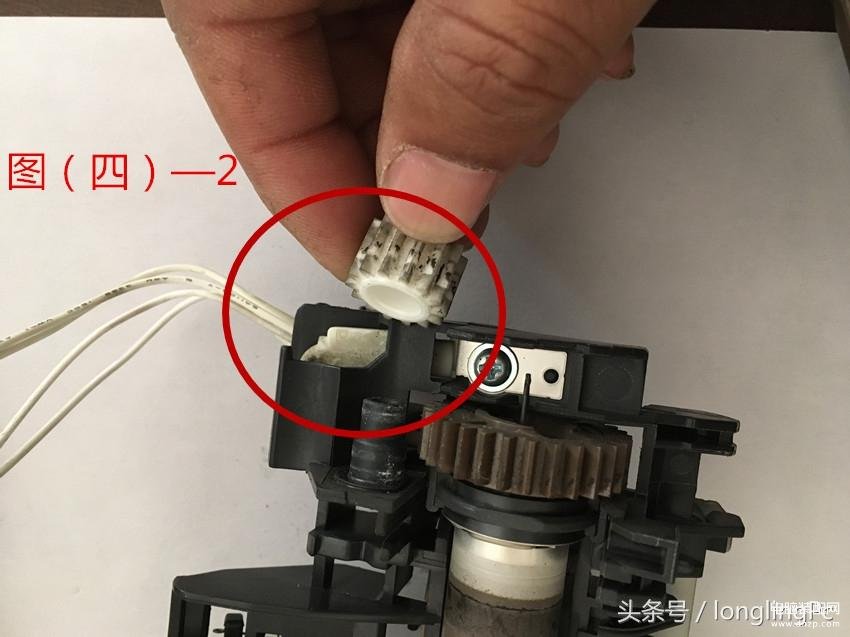

(三)接下来把黄色的压力辊翻转后取下来见图(四),就可以看到已磨损的定影辊了,接着拆掉定影灯左右两颗白色镙丝及白色塑料齿轮一个。见图(四)—1、图(四)—2。
图四

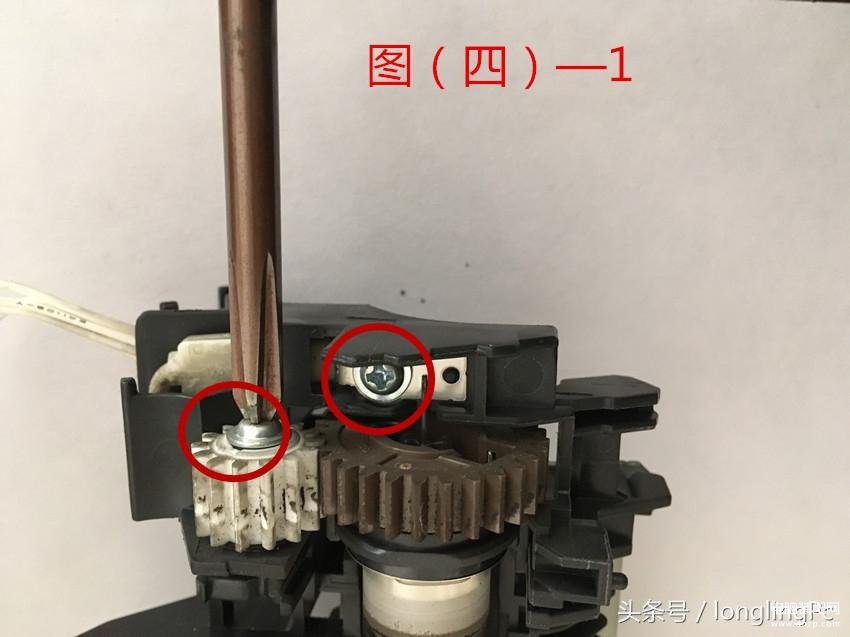

图四-1
图四-2

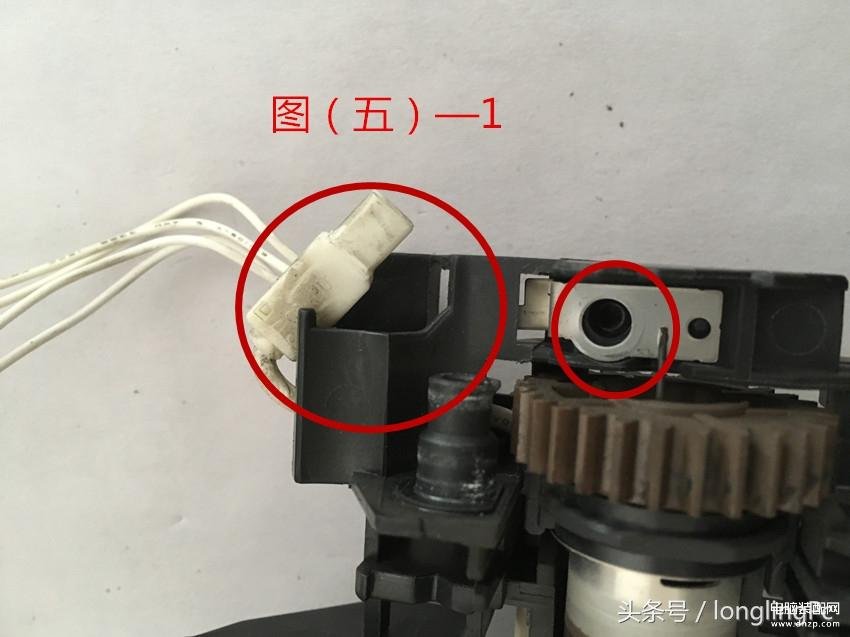

(四)接下来,拆下左右两边两个白色塑料接头,小心取出定影加热辊。见图(五)、图(五)-1、-2

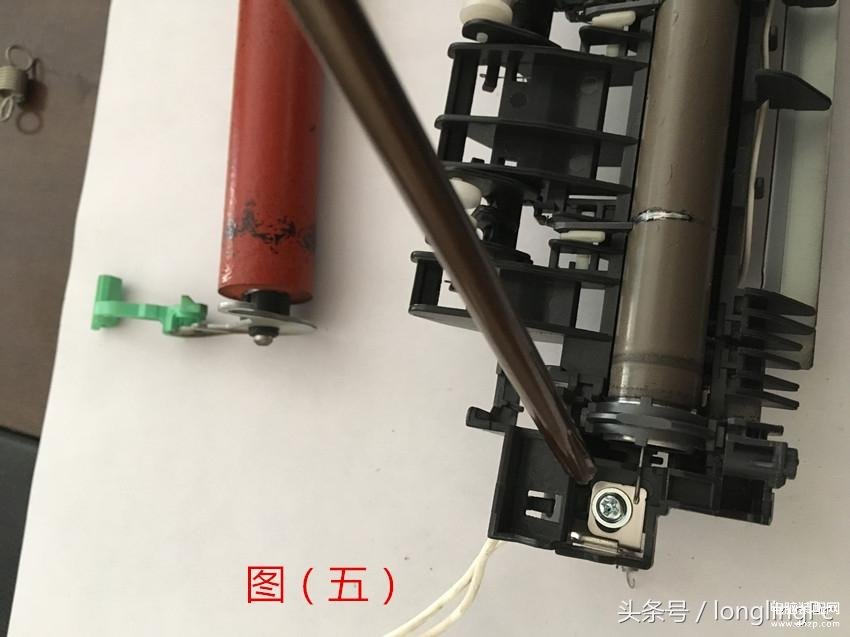

图五
图五-1

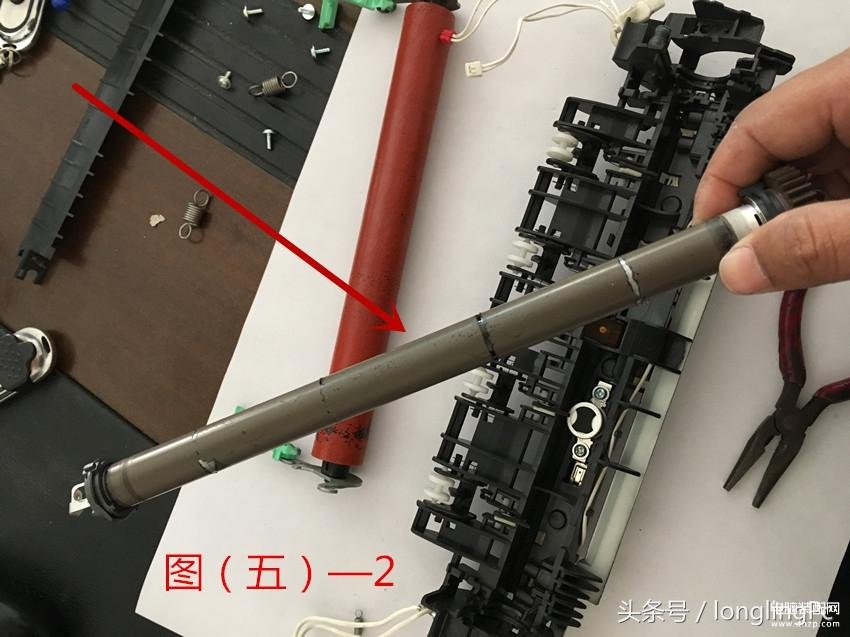

图五-2

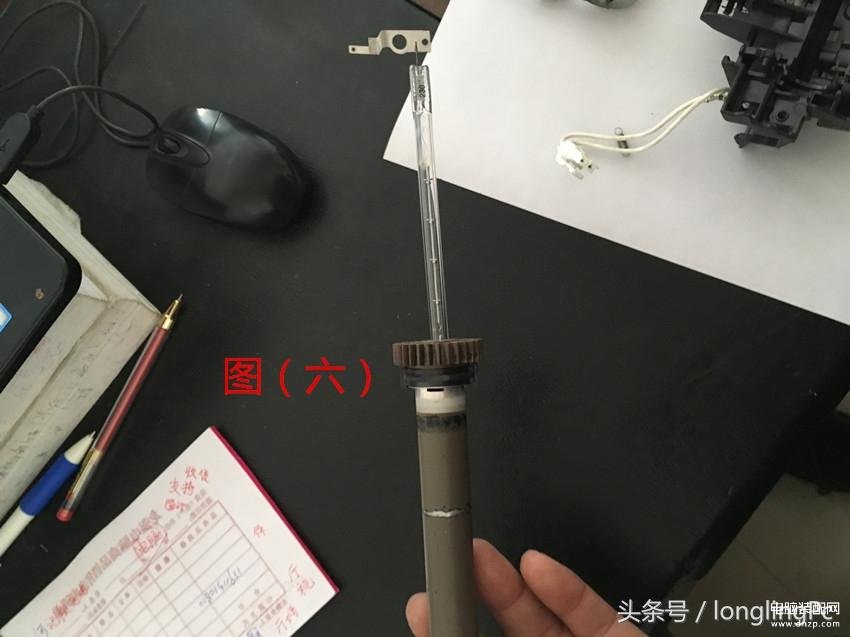

(五)然后小心抽出加热发热灯管(图六),取掉定影辊左右两边的塑料定位齿轮及垫片并按顺序放好(图六)—1
图六

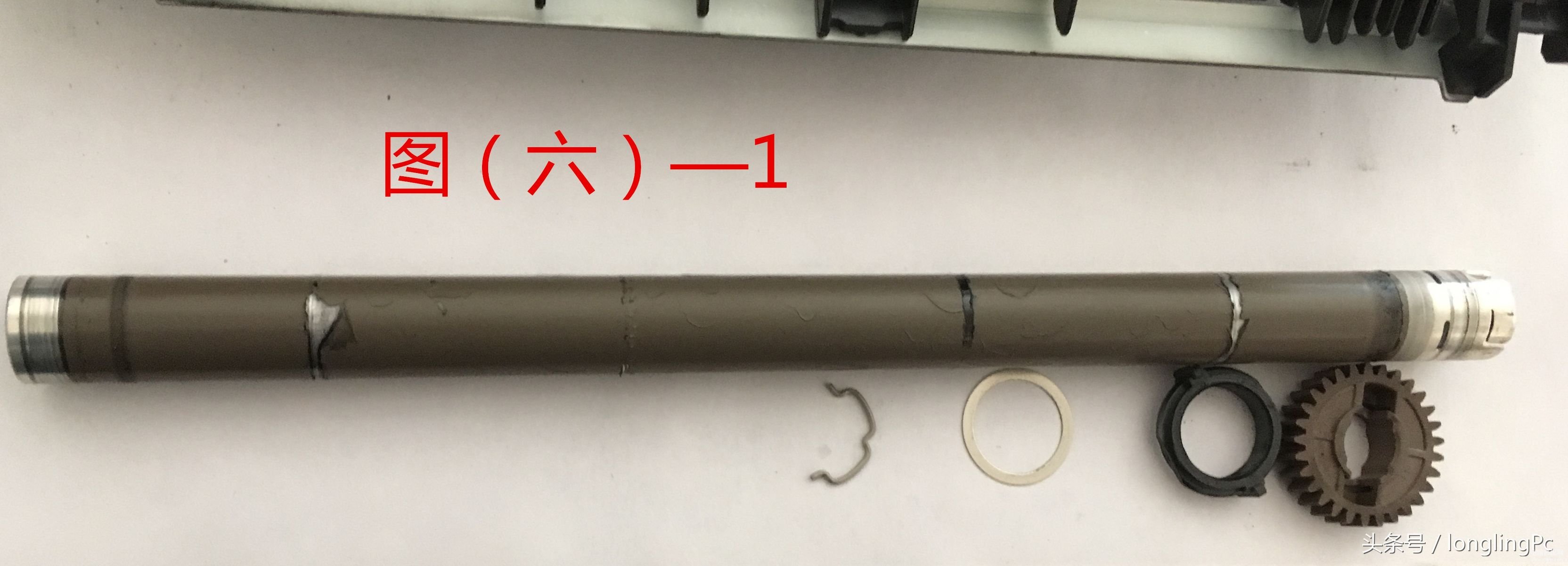

图六-1

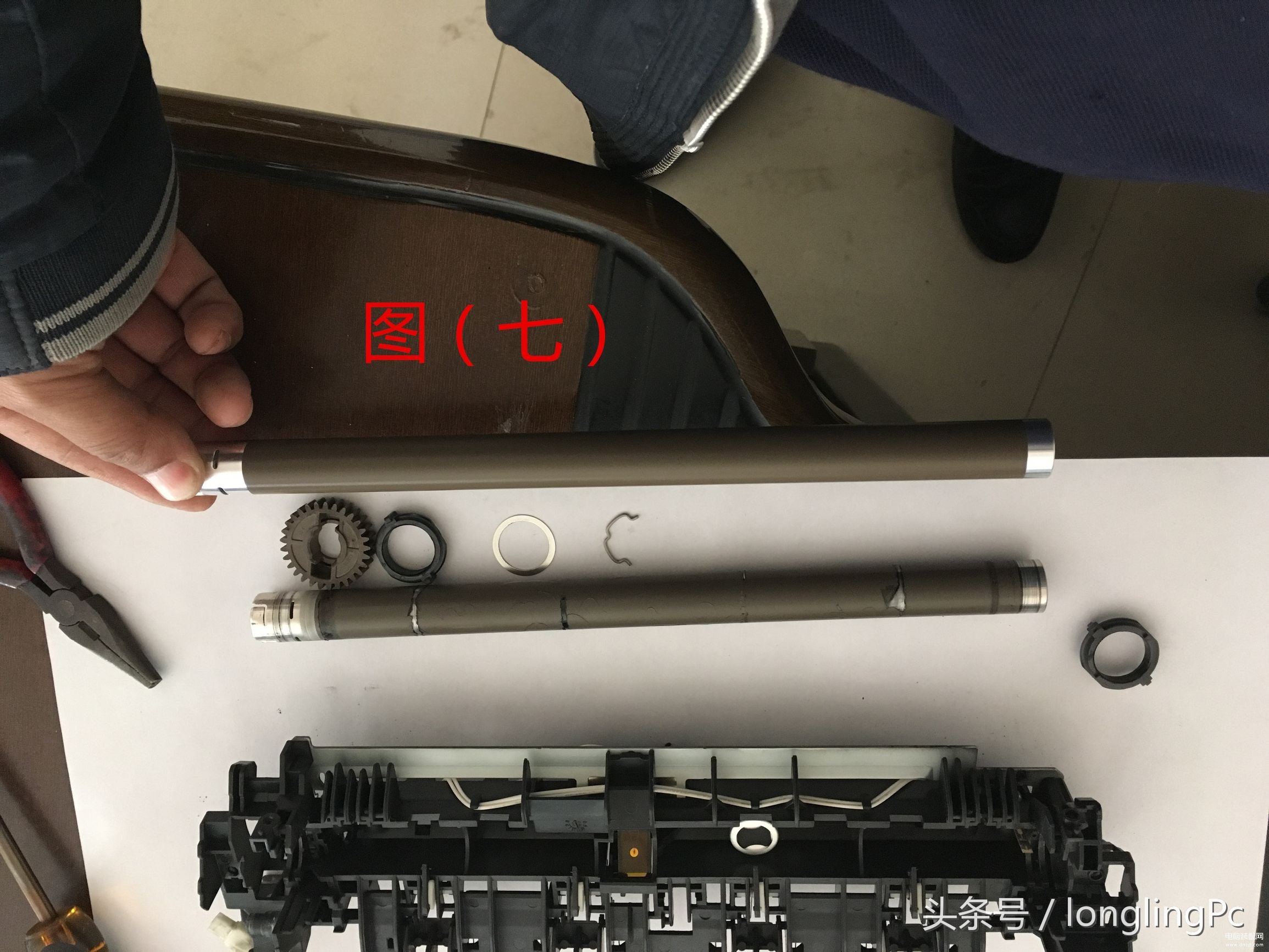

(六)接下来把新的定影辊,按以上(一)至(五)个步骤按相反的顺序安装即可完成。图(七)。
最后希望本文章对您有所帮助。
