辅助触点怎么检查好坏(判断交流接触器好坏的技巧)

 人阅读 | 作者奔跑的小羊 | 时间:2023-01-27 21:29

判断就交流接触器的前提,要了解交流接触器。

首先它的组成是:

  • 主触点
  • 辅助触点

这节重点是判断交流接触器好坏,以及排查故障。

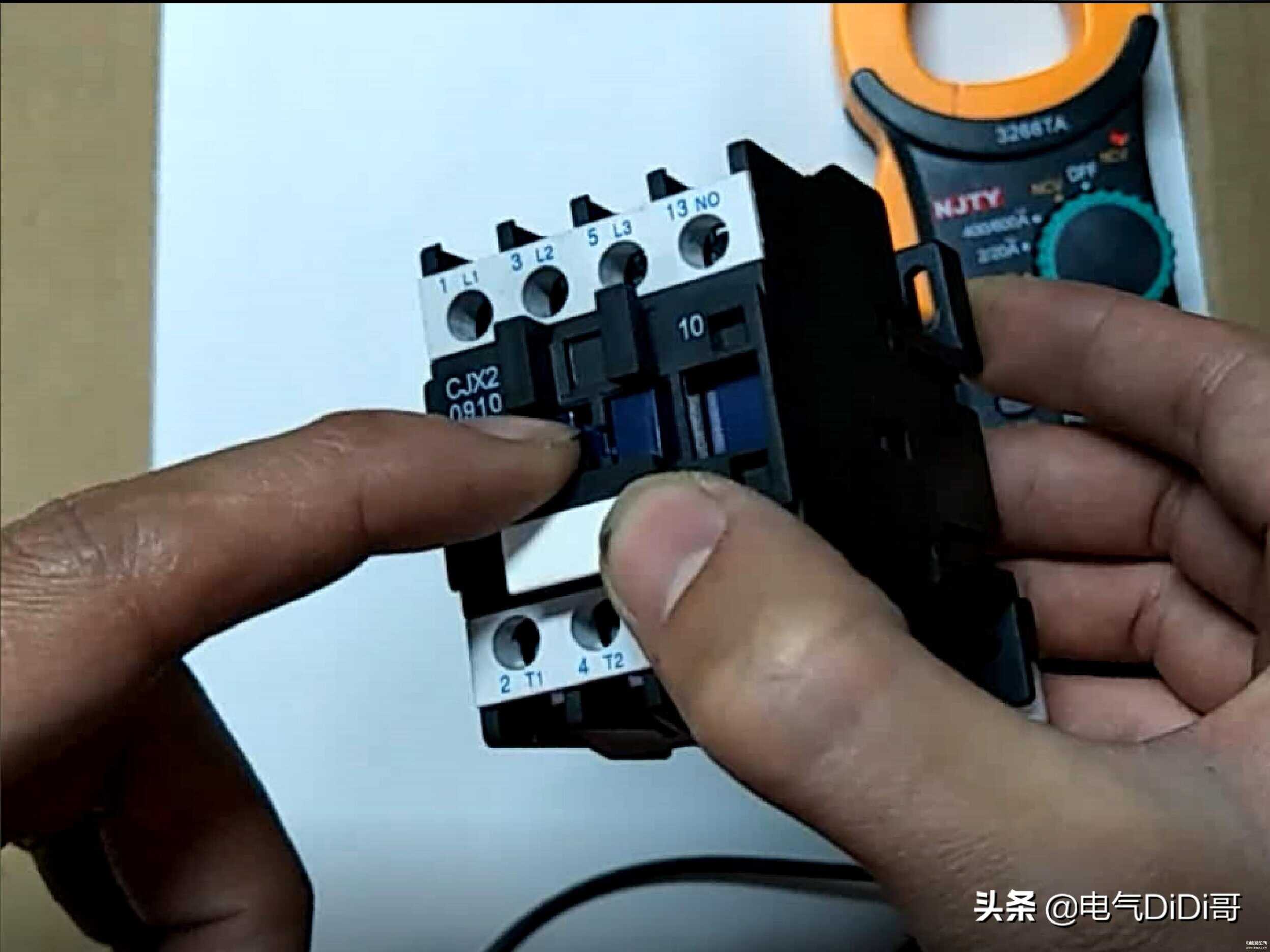

第一步:按压主触点

看看主触点是否接通,按下以后松开会弹上来,动作灵活不卡顿,如果按下去谈不上来,就有问题

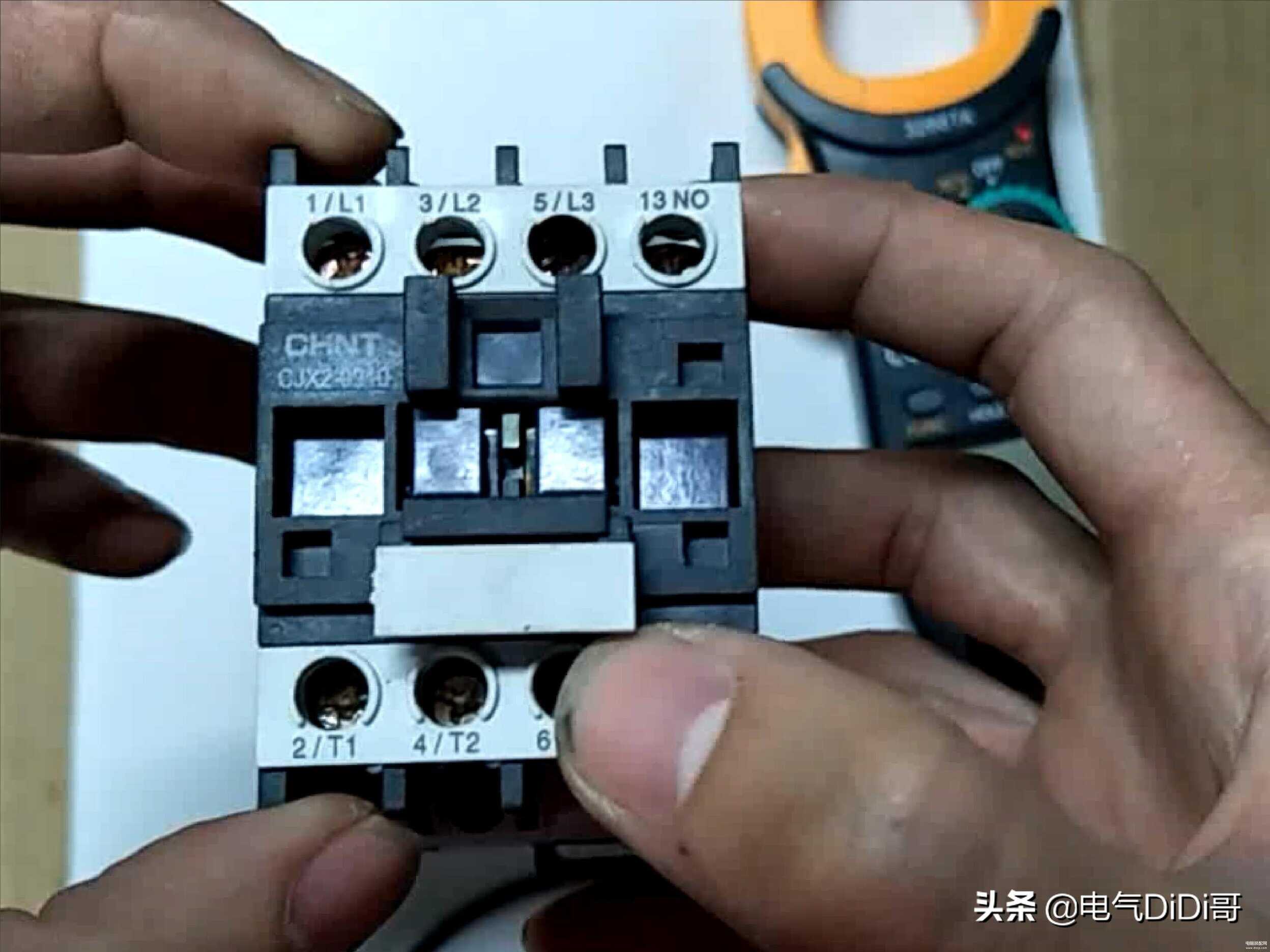

如图,电流过大,主触点与静触点沾在一起了,按下以后弹不上来了,也有可能是线圈烧变形了。

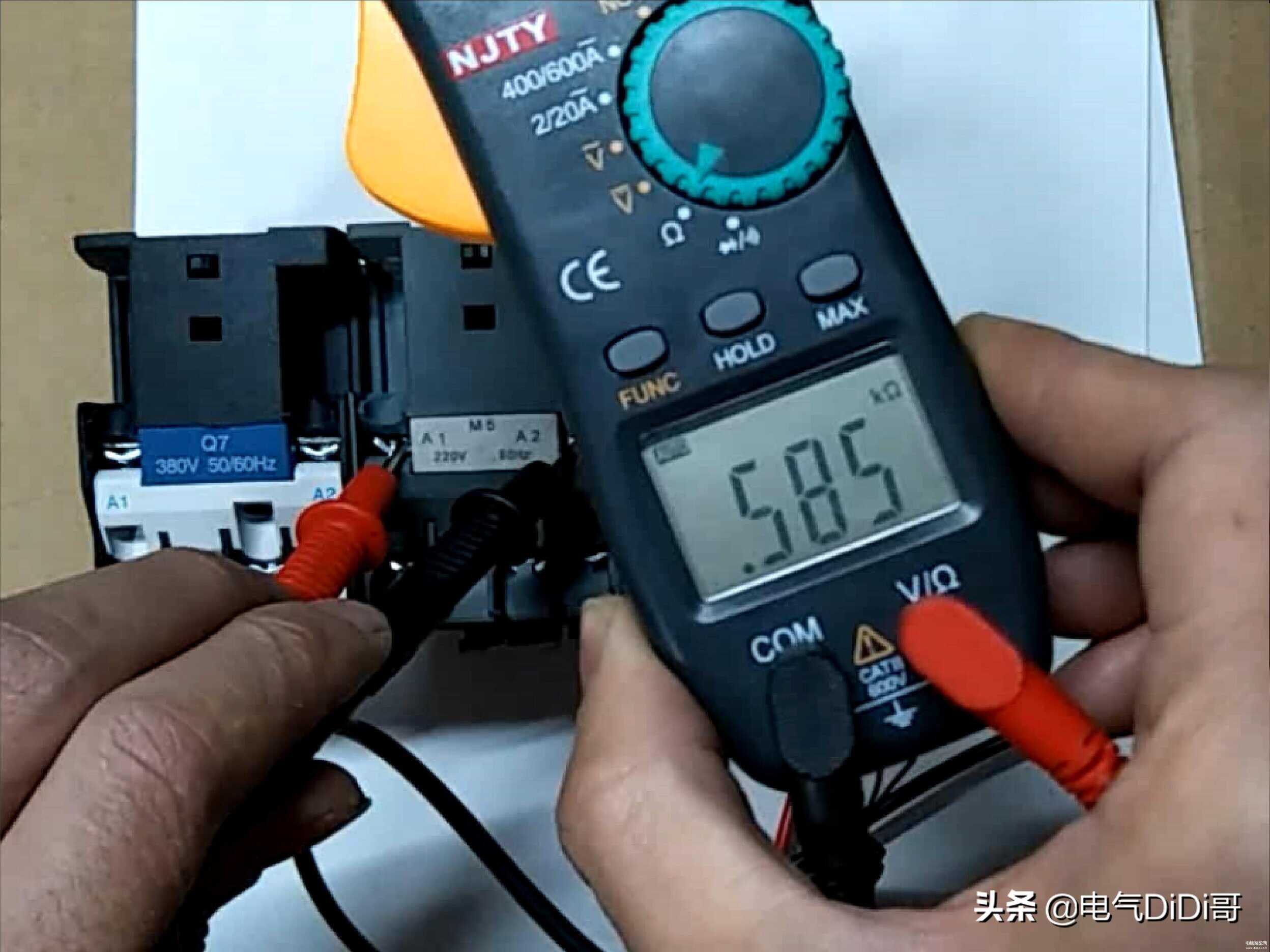

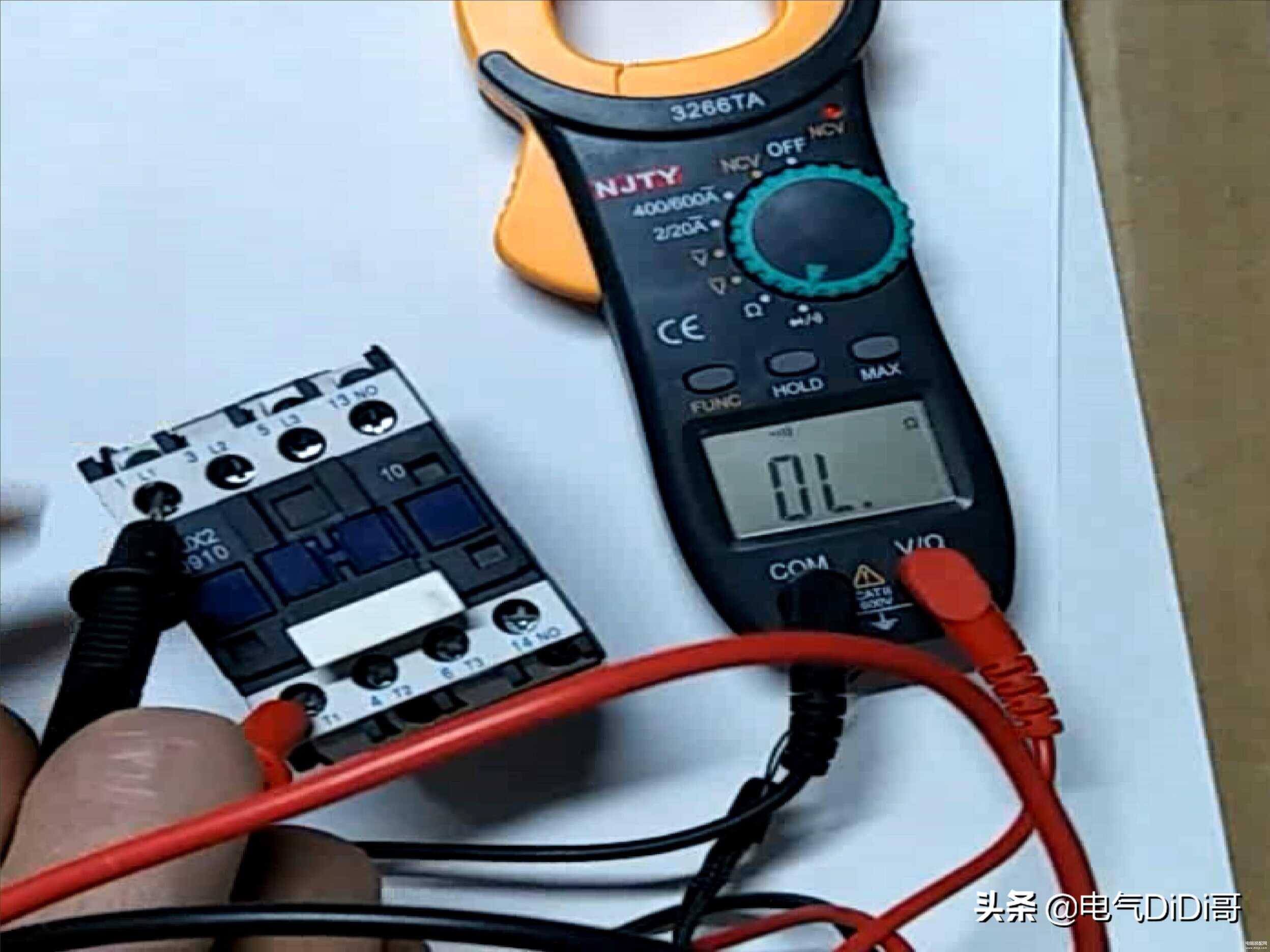

同时,需要会用万用表,在看一下主触点与辅助触点是不是好的,主触点没吸合的时候是断开的,用万用表测量,蜂鸣器档,接通蜂鸣器会响。



判断线圈,线圈是有阻值的,



型号

CJX2 0910

这是什么意思那?

CJX2产品代号,

09 代表9A

1常开触点的数量

0常闭触点的数量
