以前一直在用安卓播放器接家庭影院看电影，在声音方面一直没什么问题。但前段时间攒了一台HTPC，发现开了HTPC后低音炮会不停的发出滋滋的声音。这个问题困扰我了好一段时间，今天跟大家分享下这个现象到底是怎么产生的，以及如何解决这个问题。

刚开始的时候，我怀疑是低音炮有问题。因为我用的惠威的SUB10低音炮，之前在别的论坛看到有用户反馈惠威新出的1万多元的有源监听音响也存在类似的电流声。然而，当我把HTPC从家庭影院系统里面拔出来后，低音炮的噪声就消失了。所以暂时排除低音炮的问题，但从后面的分析来看，这个噪声与低音炮确实有关系，只是某些情况下没有暴露出来而已，具体请往下看。

百度有帖子说这个噪音是接地干扰导致的。因为HTPC与PC一样，机箱外壳、主板参考地是直接与保护地短接的，而公寓楼的保护地环境复杂，里面很多干扰会被引入到系统里面来，最终形成噪声。这种说法看起来挺有道理，既然是干扰，那想办法消除干扰就是了。顺藤摸瓜，继续深挖保护地都有哪些干扰？百度里面大都认为保护地的干扰可分为共模和差模干扰，于是淘宝花50元买了一个消除这两种干扰的滤波器。结果呢？装上以后一点作用都没有。

共模差模滤波器

滤波器原理图

那这个噪声到底是从哪里来的呢？于是开始研究家庭影院系统到底跟之前相比有哪些不同的地方！先看看分别使用机顶盒和HTPC两种播放源时，他们的电气连接有什么区别：

使用机顶盒作为播放源

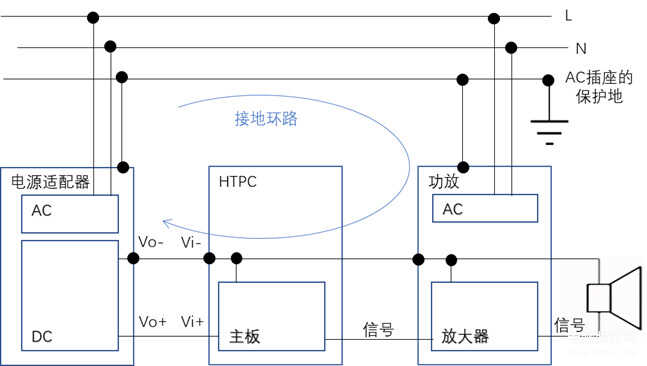

使用HTPC作为播放源

将上面两幅图进行仔细对比，终于找到区别点了。当使用HTPC作为播放源时，HTPC及其电源适配器的参考地和外壳都是与保护地直接短接的，而低音炮功放的外壳及参考地也是直接与保护地短接的。这就是常说的“多点接地”问题，多点接地的连接方法造成了“接地环路”。在实际情况下，由于导线电阻大于零，势必造成接地环路某些点之间存在电势差，从而在接地环路上产生环路电流。即使很小的环路电流，经过功放放大，扬声器里面也会发出明显的噪声。

上述分析到底是否正确，实际验证一下就行了，如下图所示断开电源适配器与保护地的连接，即改为“单点接地”，这样接地环路也就不存在了。再次开机复测，发现低音炮的滋滋声消失了！

采用“单点接地”

大家可能要问了，PC是金属外壳，直接把与保护地的连接断开，那不是不符合安全规范了？其实大家也不用太担心，原因有两个：

1、只是断开了其中一个接地点，PC的外壳通过功放与保护地相连接的那段地线还在呢。

2、我选的这款电源适配器是带AC/DC隔离的，输出DC12V，低于安全规范规定36V。

最后，我这里有两个疑问，还请大家不吝指教，可通过留言指导和讨论：

1、为什么很多电器直接把参考地和保护地短接呢？像PC、国产的低音炮，都是这种设计。但我的Denon AVR也是金属外壳，却没有接保护地。

2、我拆了好几个品牌的AC转DC的适配器，其中一款是明纬的，他们也都是直接把DC的负极直接与保护地短接的，为什么这样设计呢？
