项目三 以太网接口及链路配置

一、场景引入

前节回顾： 前一节，我给大家简单介绍了FTP工作原理、工作方式等，如何在华为数通设备上使用FTP，实现文件上传、下载。

本节引入： 本节给大家讲解交换机接口速率和双工模式设置，并会配置手动链路聚合。

场景描述：你是公司的网络管理员。现在公司购买了两台华为的S5700系列的交换机，需要你

先进行调试。你决定对双工和速度方面进行技术测试。

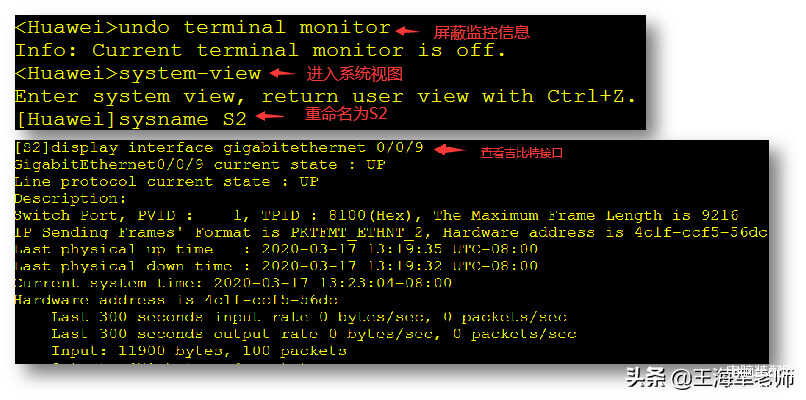

查看接口信息

模拟器中无法模拟出speed 和duplex内容



接口速率和双工模式设置

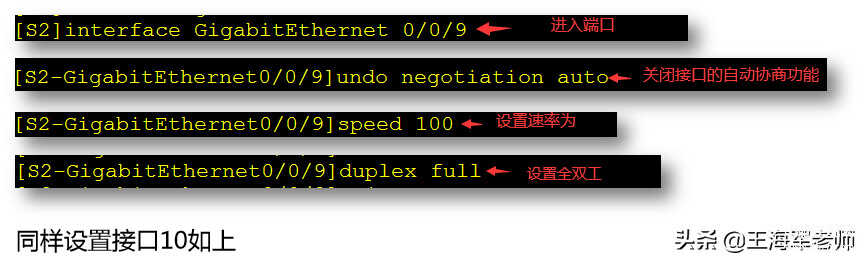

更改接口的速率和双工模式之前应先关闭接口的自动协商功能



二、案例引入

案例引入

某学校采用两台交换机组成一个局域网，由于数据流量较大，而且大多数是跨交换机进行转发的，导致网络的带宽超负荷，文件传输速度变慢，现急需提高交换机之间的传输带宽，并实现链路冗余备份。

案例分析

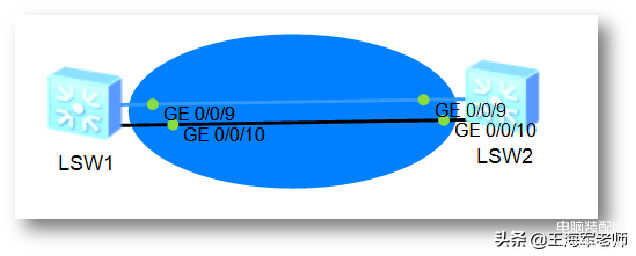

跨交换机的数据流量过大导致的带宽不足，可以配置交换机的链路聚合功能来拓展带宽。在两台交换机之间采用两根网线互连，并将相应的两个端口聚合为一个逻辑端口，这样交换机间带宽加倍，聚合的端口共同分担出入交换机的负荷。除此之外，链路聚合的各端口之间彼此动态备份，可靠性大大提高。

以太网汇聚介绍

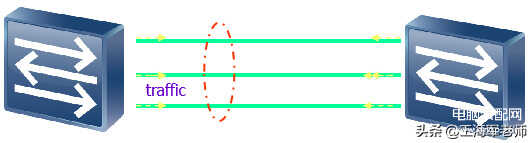

端口汇聚,也称链路聚合，是将多个端口聚合在一起形成1个汇聚组，以实现出/入负荷在各成员端口中的分担。

使用链路汇聚服务的上层实体把同一聚合组内多条物理链路视为一条逻辑链路

端口汇聚可以实现：

• 负荷分担
• 扩展带宽（例如，可以将2－4个100Mbit/s端口连接在一起组成一个200—400Mbit/s的连接）。
• 链路备份



三、实验步骤

配置手动链路聚合

1、汇聚端口必须工作在全双工模式，汇聚的端口速率要求相同， 但不能是自适应。

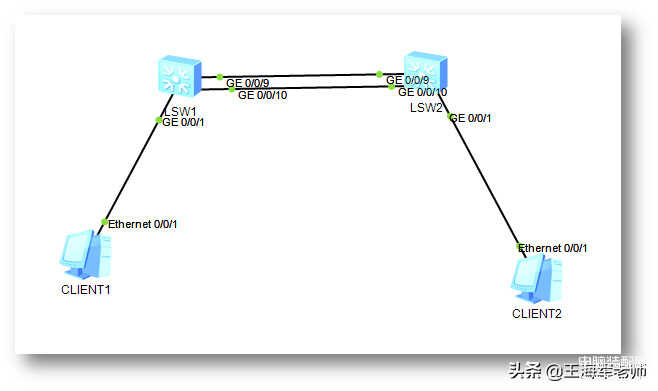

2、在S1、S2上创建Eth-trunk 1。修改S1和S2的G0/0/9和G0/0/10接口上的默认配置后将其加入Eth-trunk 1。

3、Eth-trunk指VRP平台中的汇聚组（端口）

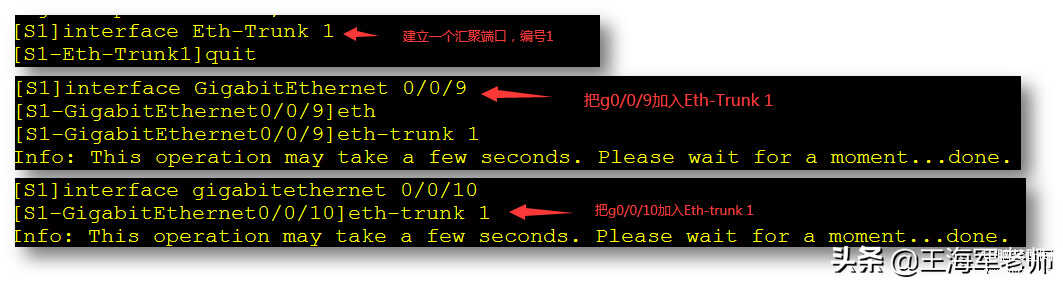

交换机S1的配置

建立一个汇聚端口，编号为1，把两个端口分别加入汇聚端口。



交换机S2的配置

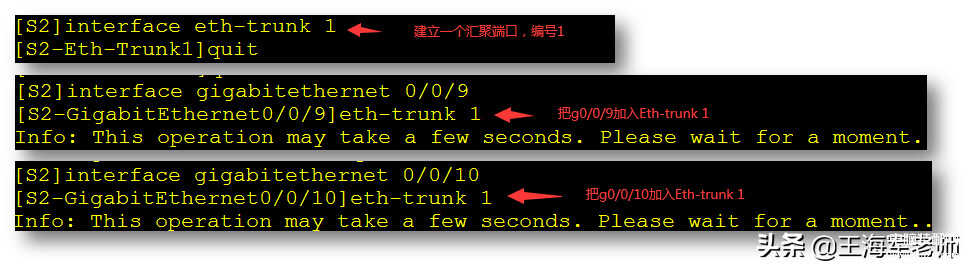

S2上建立一个汇聚端口，编号为1，把两个端口分别加入汇聚端口。



网络测试

配置完毕后应达到目标：

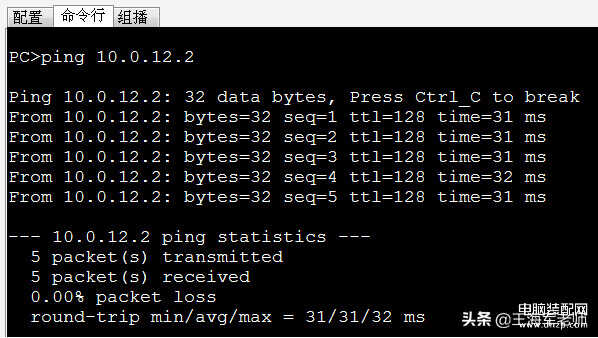

1、pc1应能ping通pc2

2、拔掉汇聚端口中的其中一个线缆，pc1应能ping通pc2



四、总结与作业

技能总结：

本讲重点学习交换机接口速率和双工模式设置，并会配置手动链路聚合。

这节课重点是学习华为交换机汇聚端口原理和配置，同学们要熟悉原理及命令操作。
