华为mate8换外屏教程(华为mate8拆机详细步骤)

 人阅读 | 作者奔跑的小羊 | 时间:2022-12-25 10:41

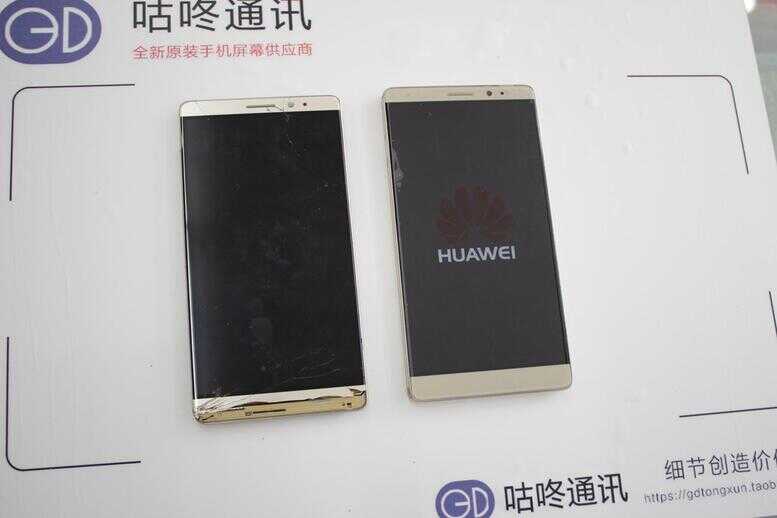

很多人可能不愿意把手机交给陌生人修,毕竟手机里有很多个人隐私,那么就自己动手吧,这篇教程很全,认真跟着教程来,自己也可以换屏。本教程近100张图片,耐心看。

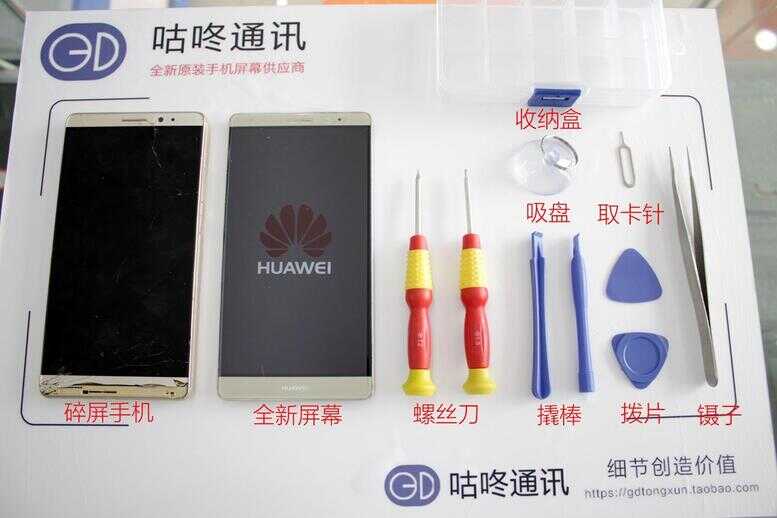

工欲善其事必先利其器。

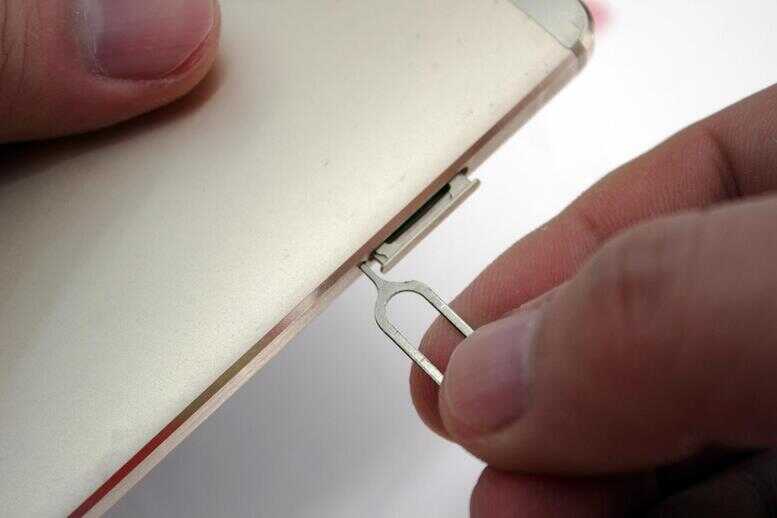

取下卡托。

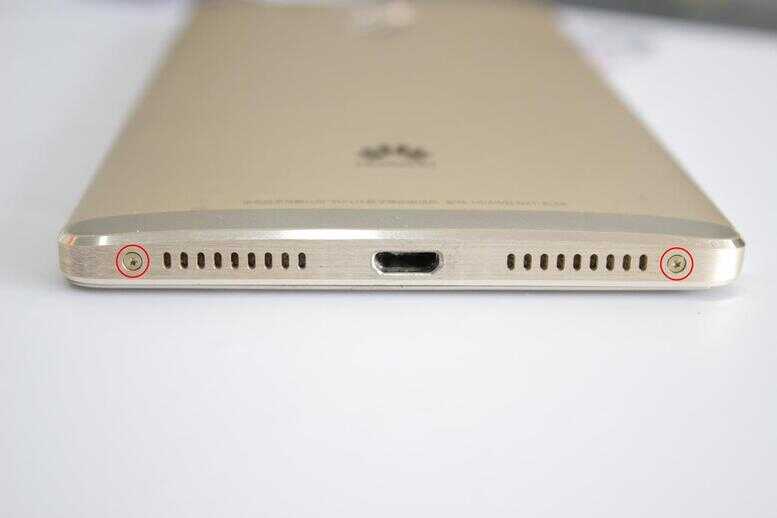

整个后壳只有这两颗螺丝固定。用T2螺丝刀拧下。这两颗螺丝和苹果底部螺丝有点像,但不是同一种,苹果的为五角,mate8为六角,所以不要用苹果底部螺丝刀拆这个螺丝,很容易滑丝。

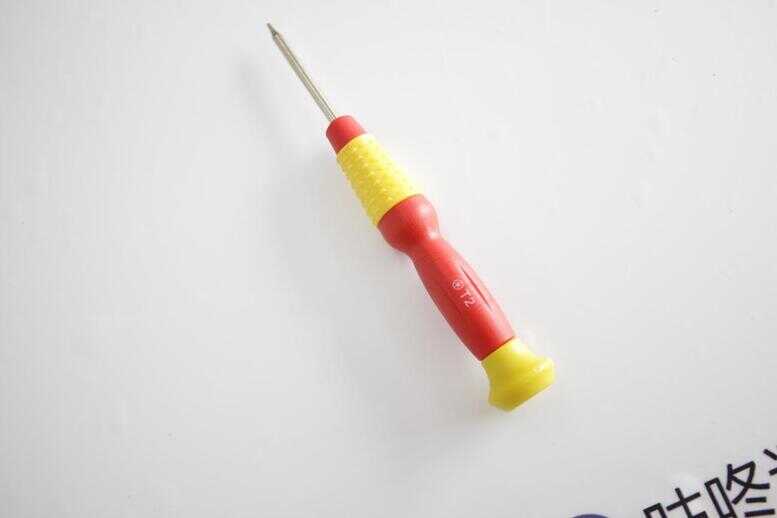

T2螺丝刀。

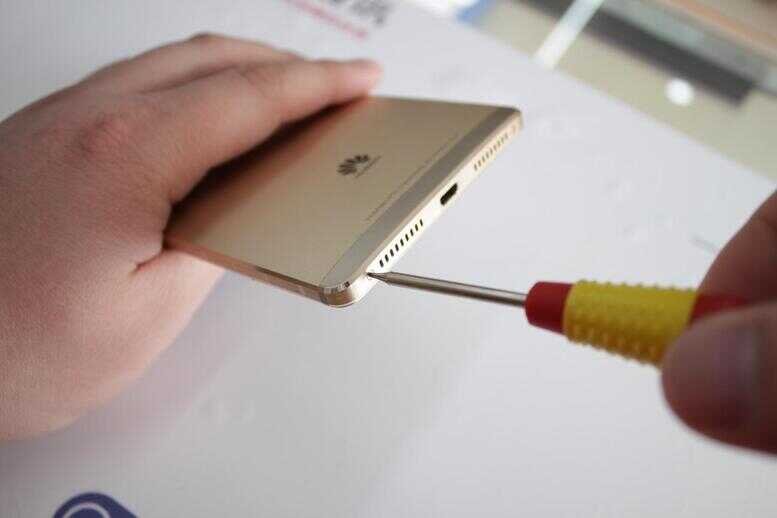

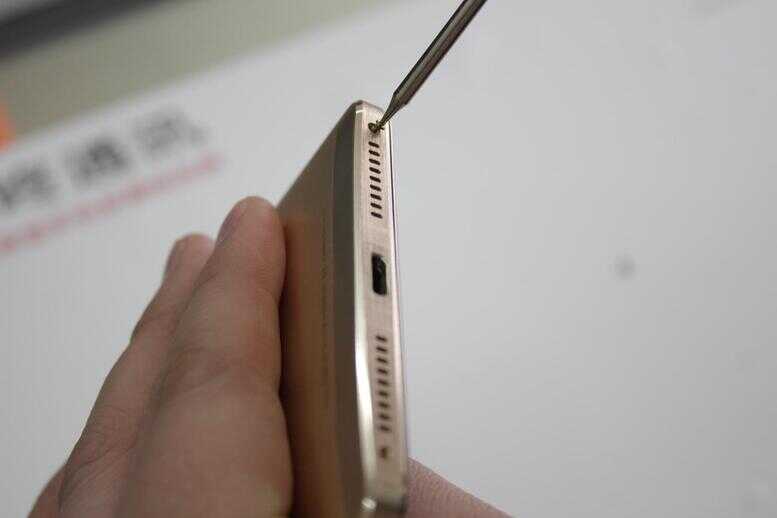

拧下这两颗螺丝。

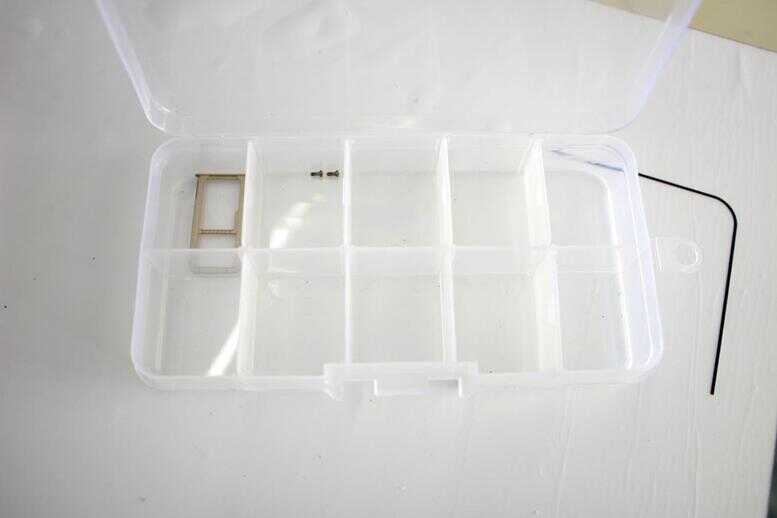

取下的螺丝要单独放好,因为只有这两颗螺丝特殊。

取下来的零件都要放好。接下来就是要把后壳拿下来了,因为是全卡扣的,很紧,想要取下也要费一番功夫。

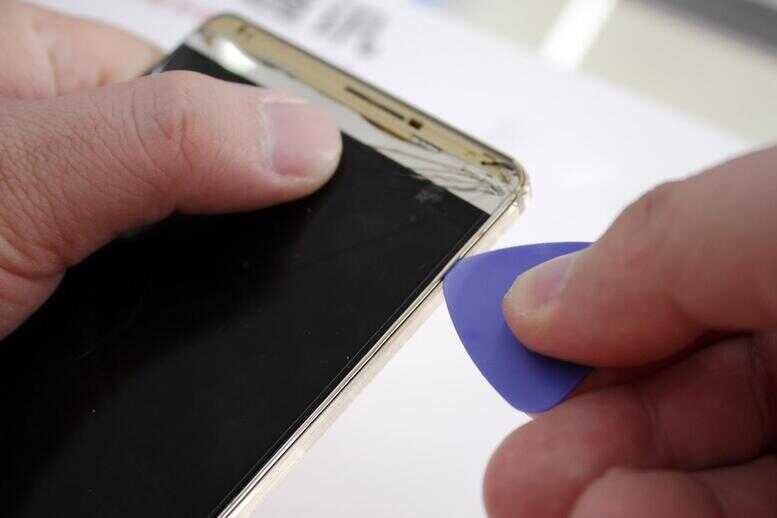

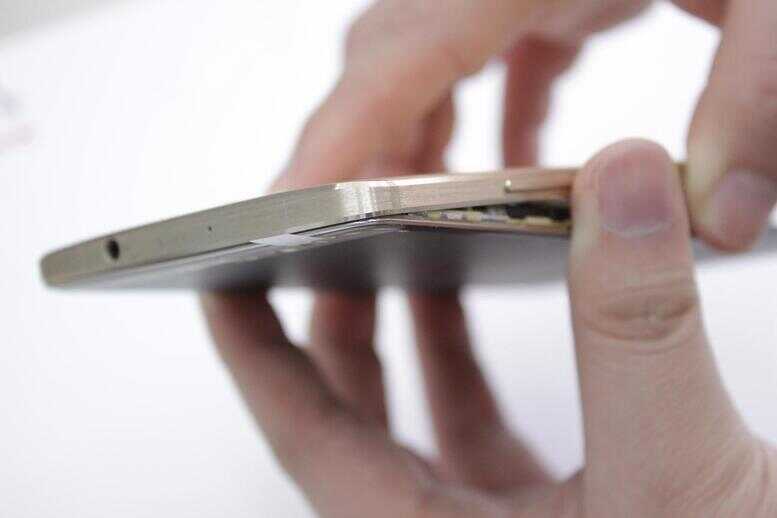

先用拨片沿着缝隙慢慢的把后壳一点一点翘起,左边翘完,翘右边,这得用出你们的洪荒之力!

也可以边翘边用吸盘。

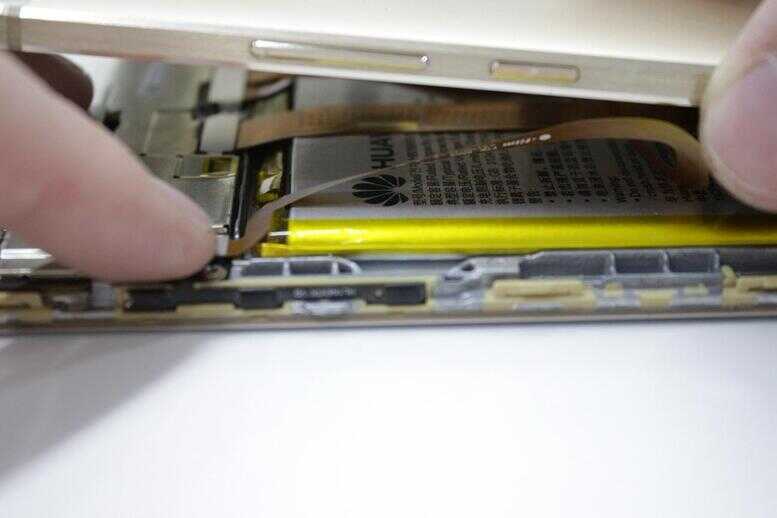

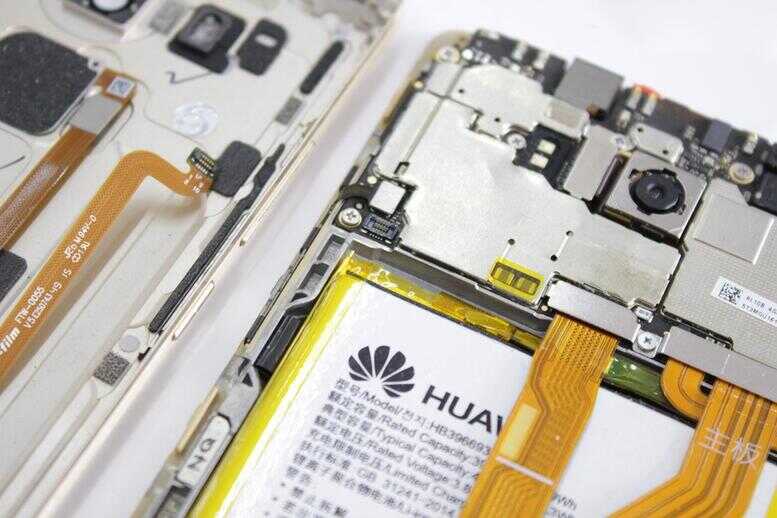

后盖翘起后,不要急着拿下来,因为指纹排线还连接在主板上。

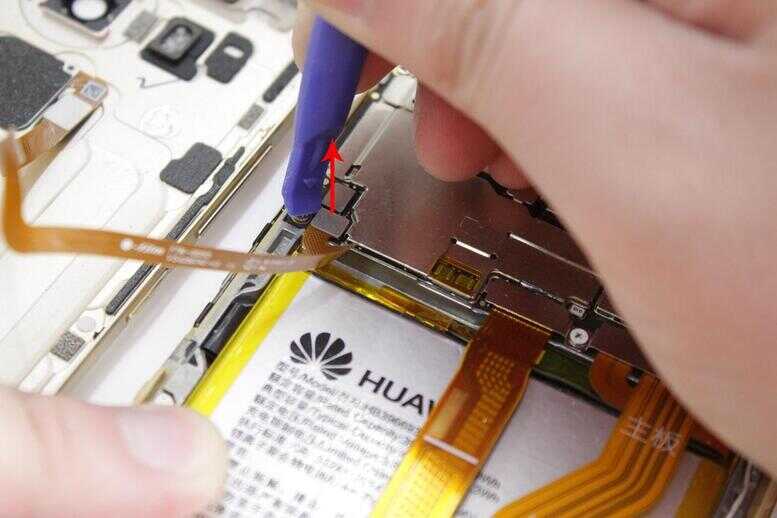

拨开指纹排线。

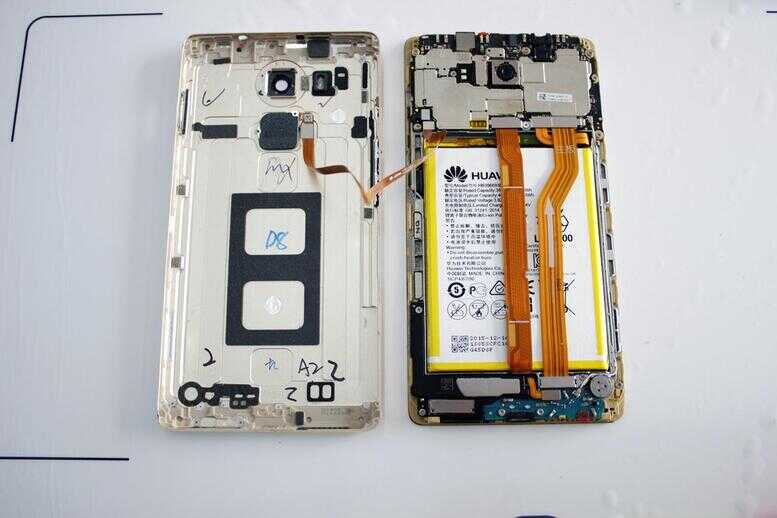

这一步才是后盖给拿下来了。

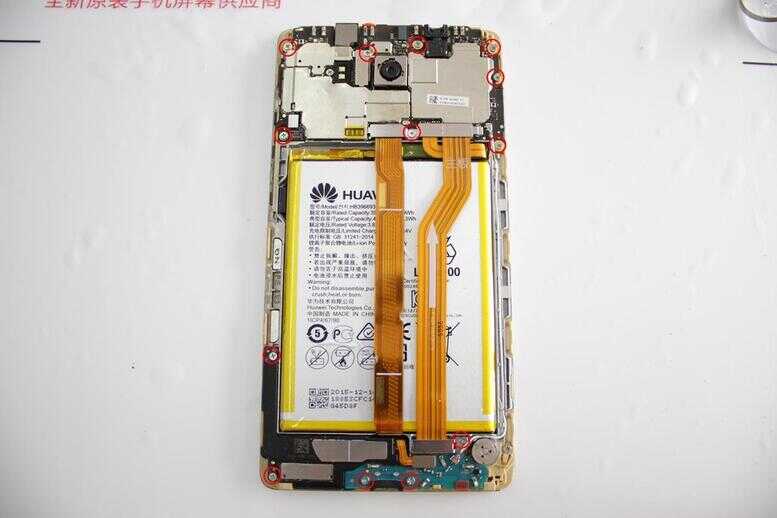

整个机身内部一共十三颗十字螺丝,都是同一种规格,所以不用分类放,不像苹果这个变态,内部螺丝各种规格,装的不好,主板都要修一下。

mate8内部的螺丝都没有磁性,螺丝拧下的时候不能直接用螺丝刀吸下来,得用镊子一个一个夹下来,挺不方便的。

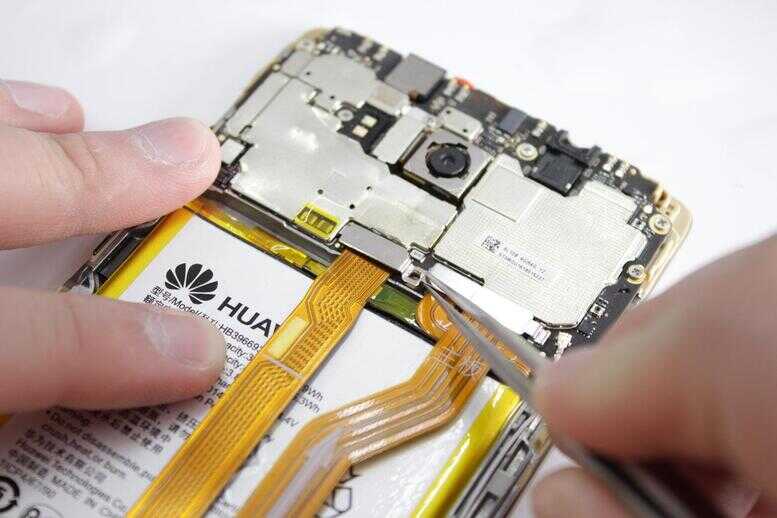

先断电,断电前先把这个保护罩拿下来

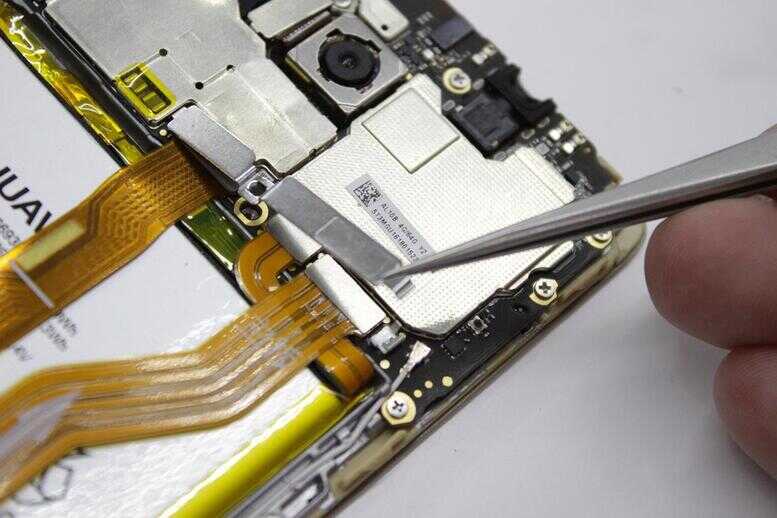

保护罩两边卡扣着的,用镊子从中间挑起拿下。

现在断电。

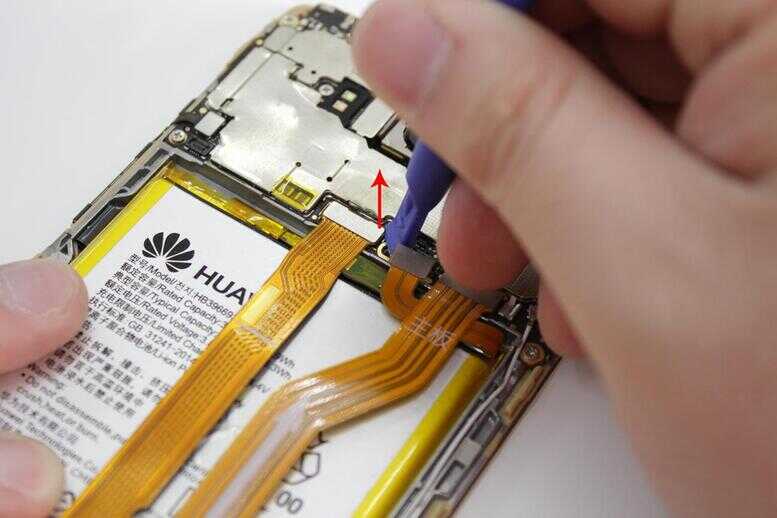

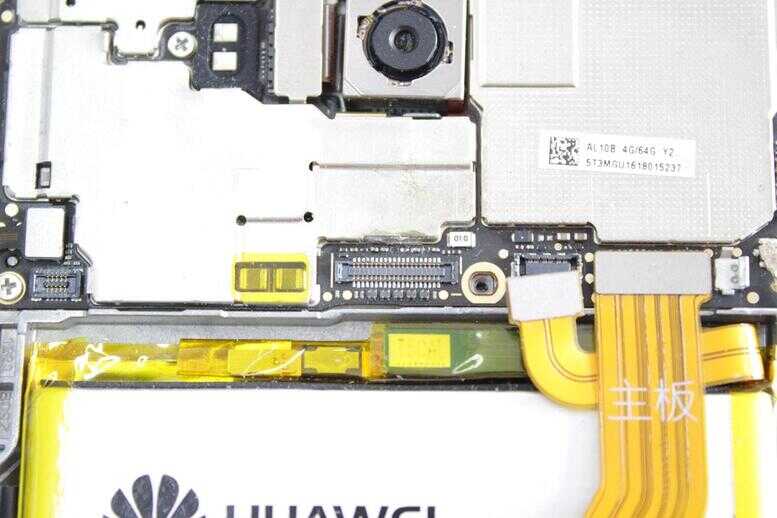

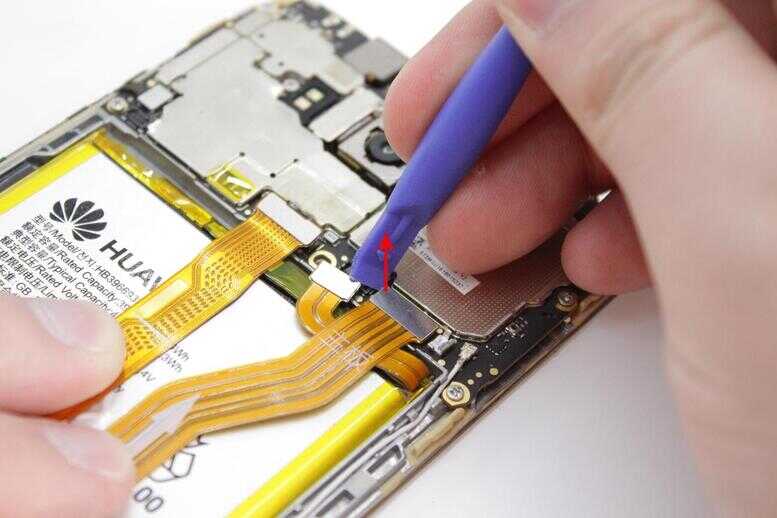

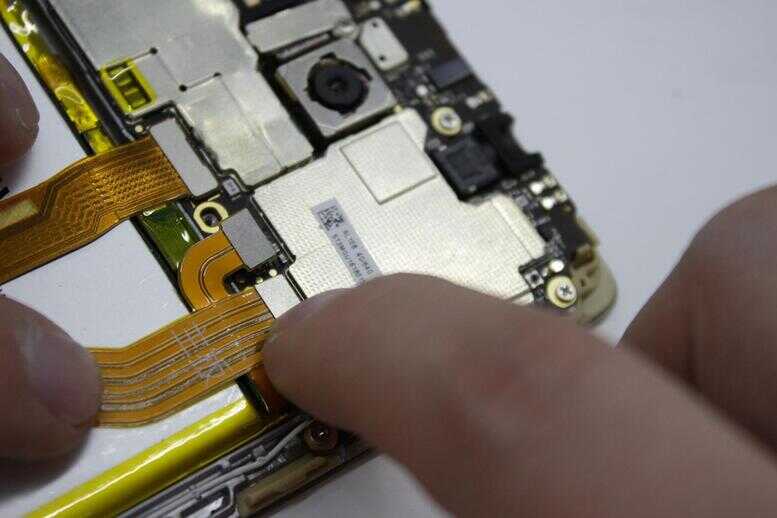

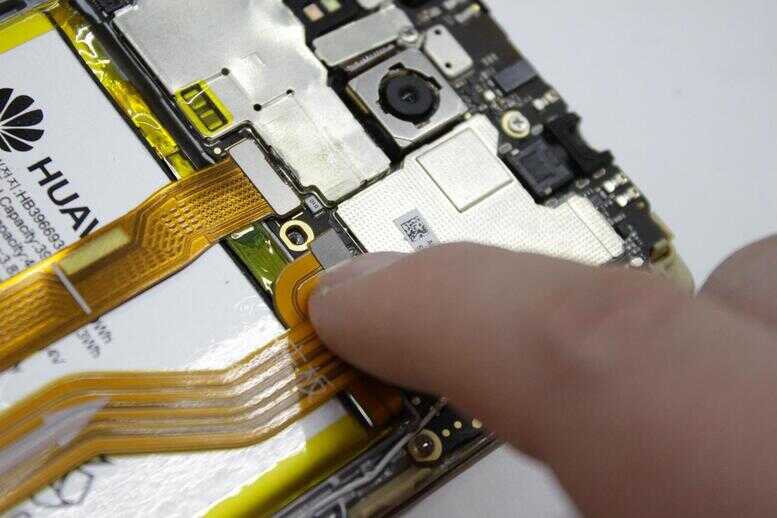

断电后,把屏幕排线拨开。

这个屏幕排线集成了液晶显示和触摸功能的排线,拆开的时候要特别小心,因为这个排线的连接器下面,隐藏着很多个电容,所以只能从右边的角上轻轻地拨,如果从中间拨起,很有可能把这几个小电容给撬掉了。

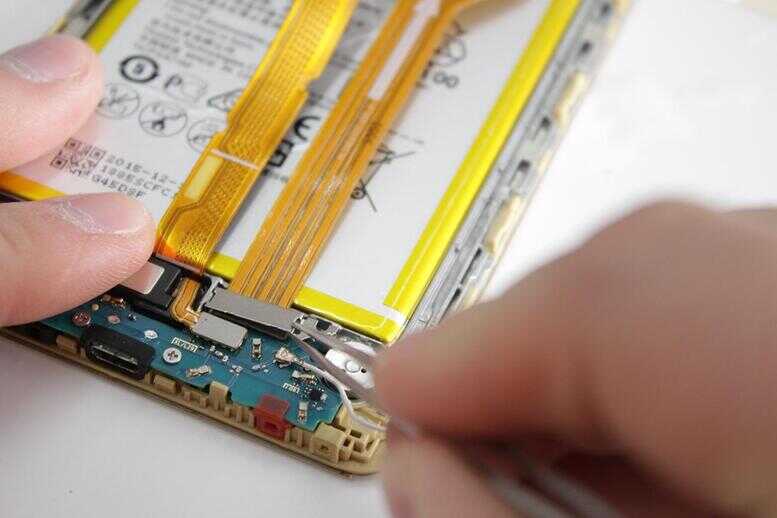

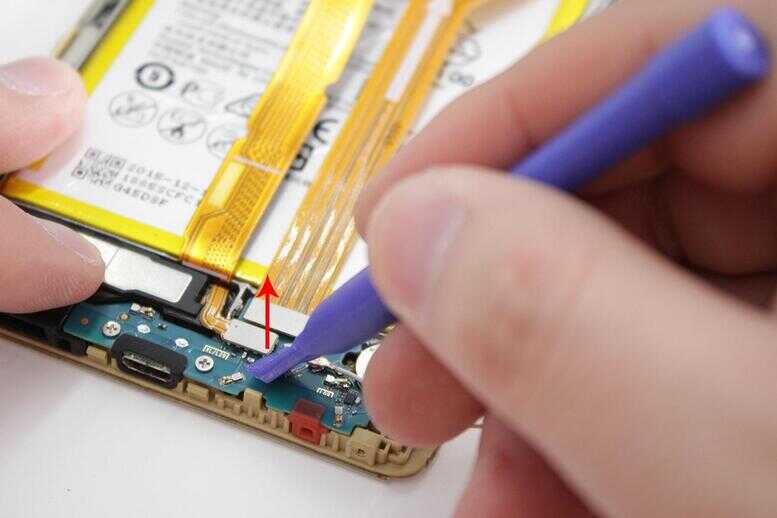

同样的方法,USB副板排线拨开。

侧键排线拨开,开关键键、音量加减键都在这根排线上

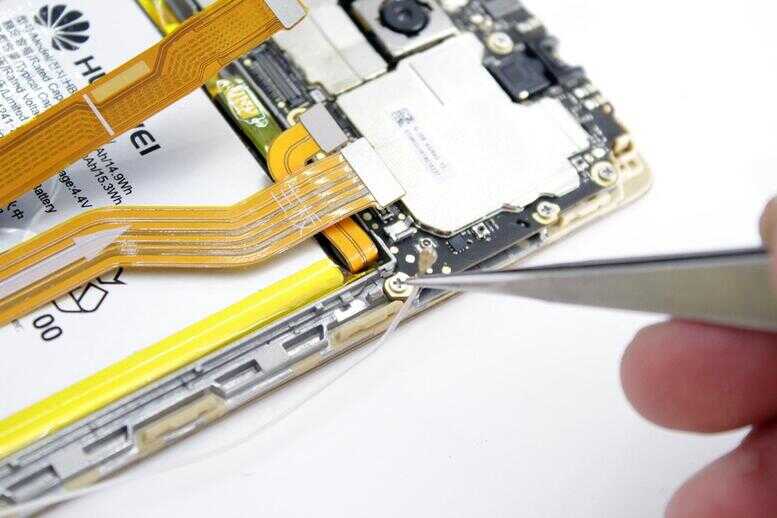

镊子挑开射频信号线,镊子夹住金属部分向上翘,不要直接夹白色天线翘,不然容易坏。这个坏了,手机没信号,一定小心弄。

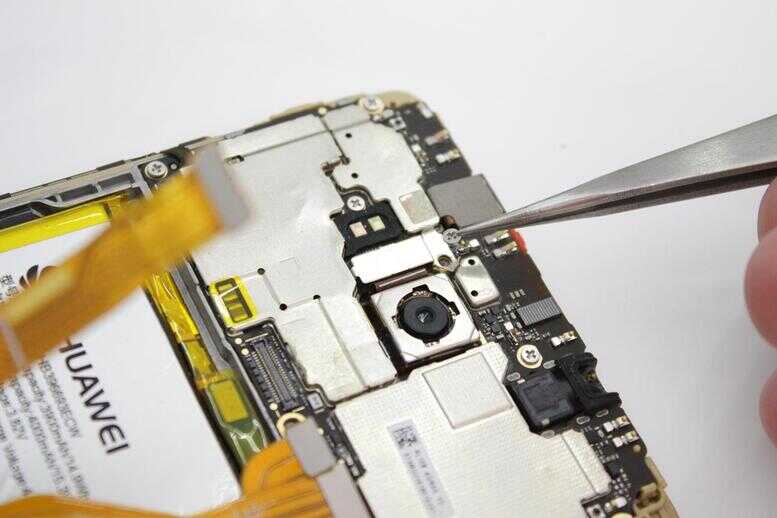

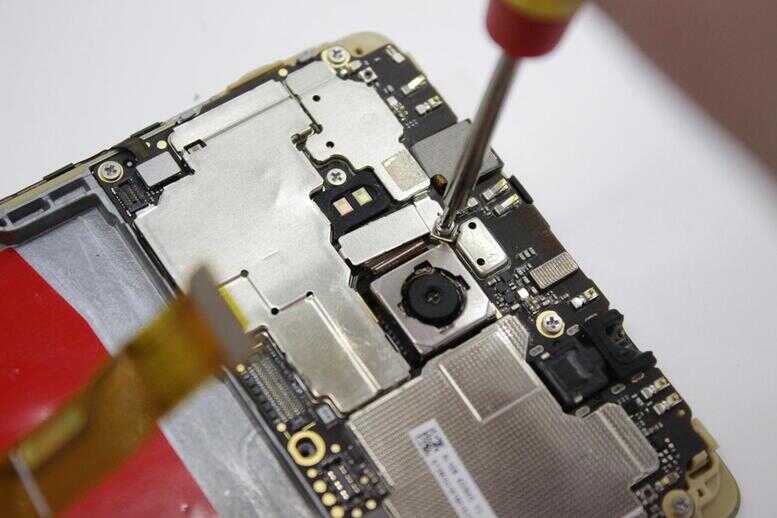

拧下后置摄像头保护罩上的螺丝

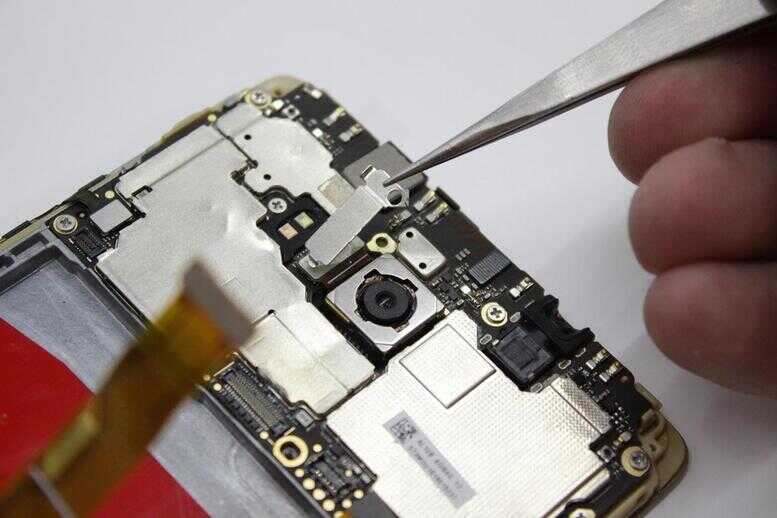

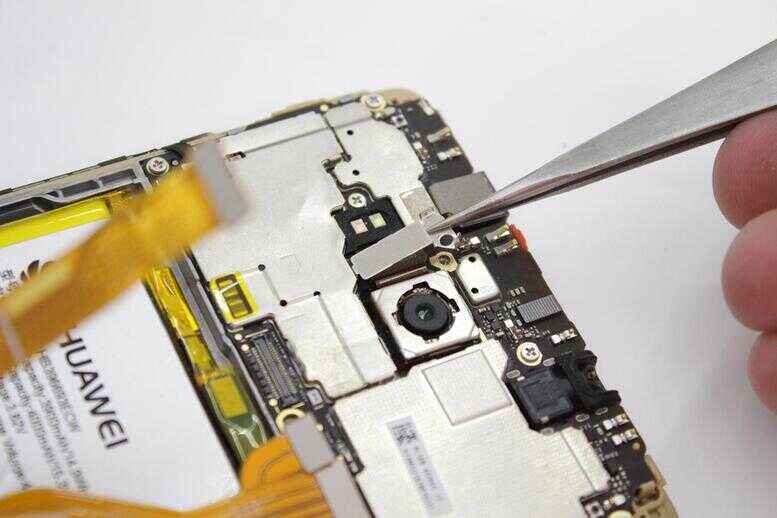

镊子夹下保护罩

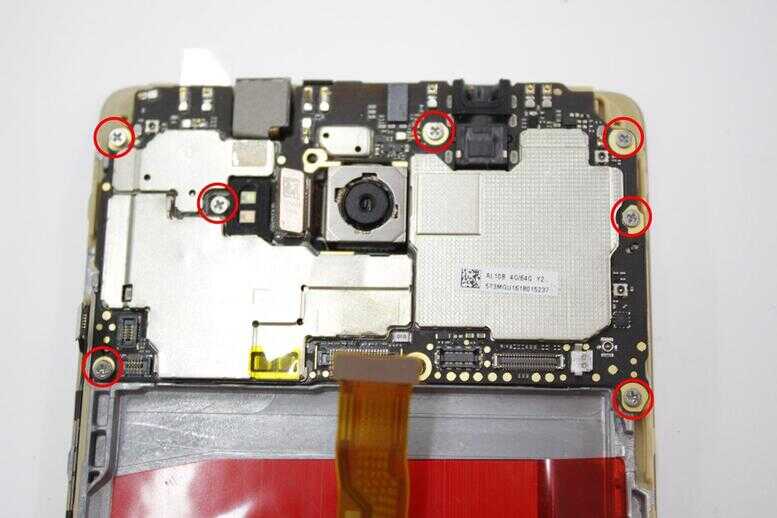

拨开摄像头排线,到这一步,主板上的零件就全部拿下了,开始拆下主板了,主板上其余螺丝全部拧下。

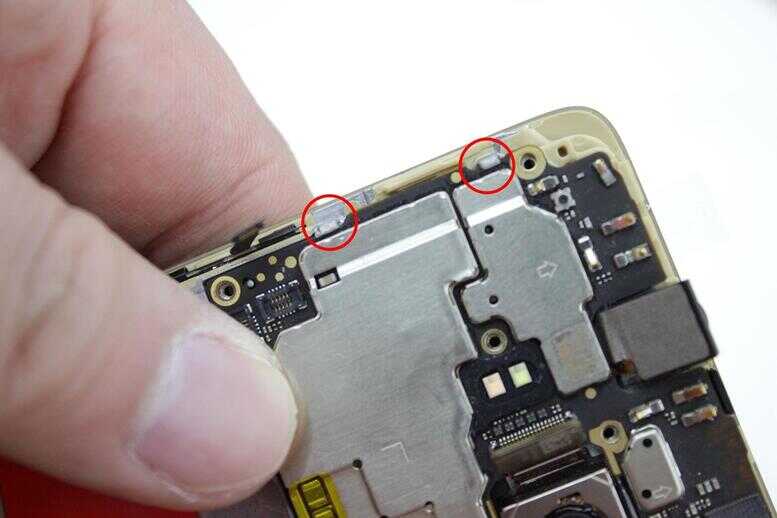

现在主板就是靠这三个卡扣固定在壳上了。

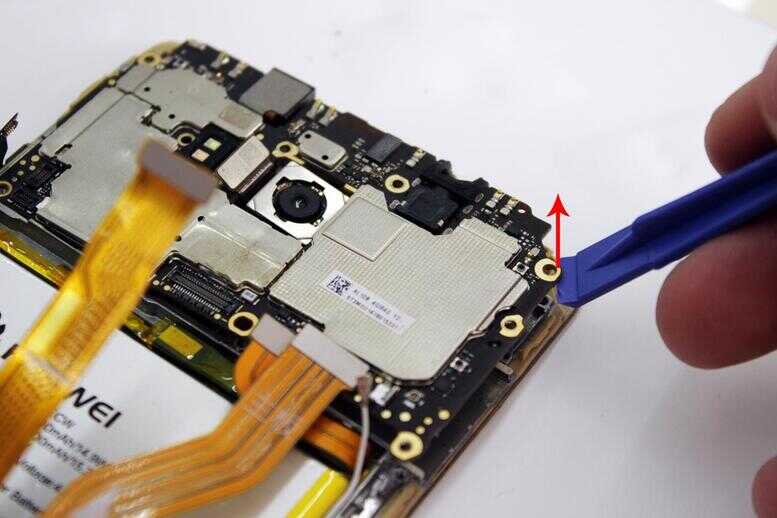

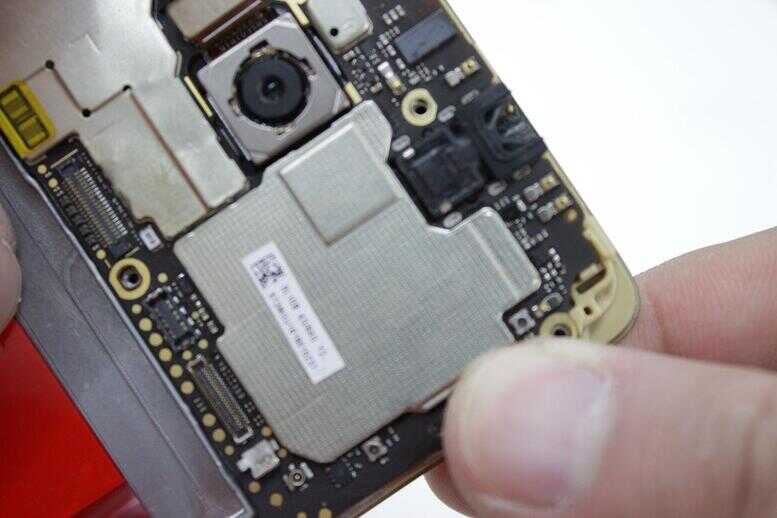

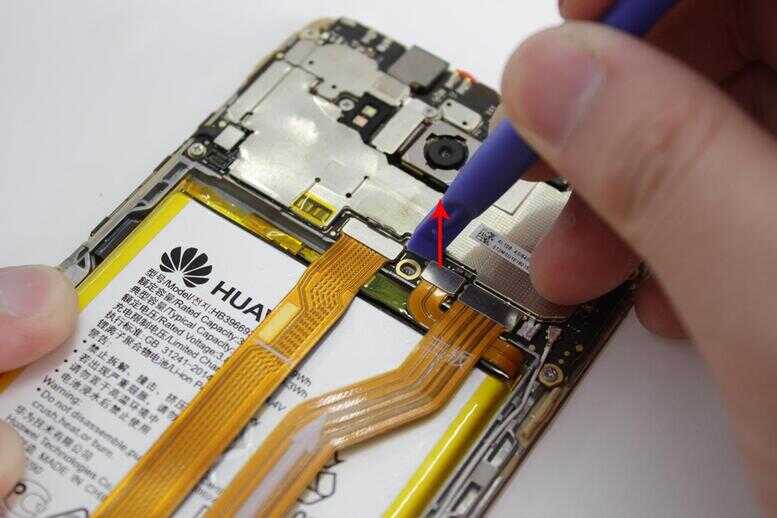

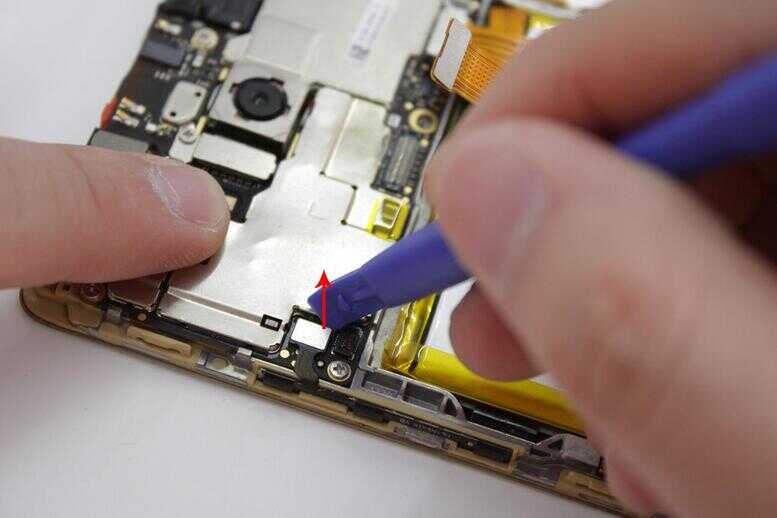

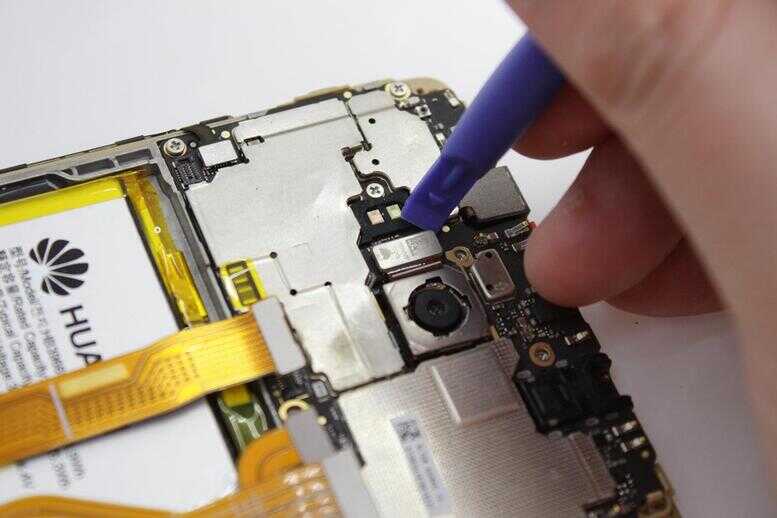

从这个位置往上翘下,主板就可以翘起来了

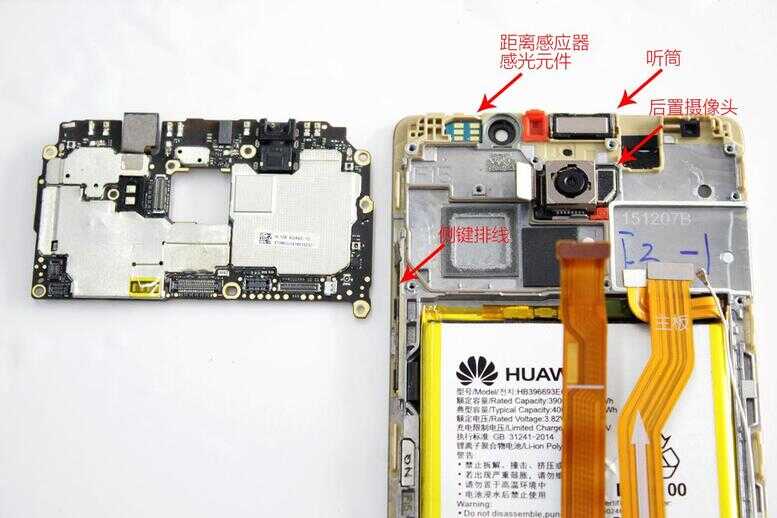

主板拿下后,这四个小零件也要拿下来,听筒、后置摄像头、感应器、侧键排线。

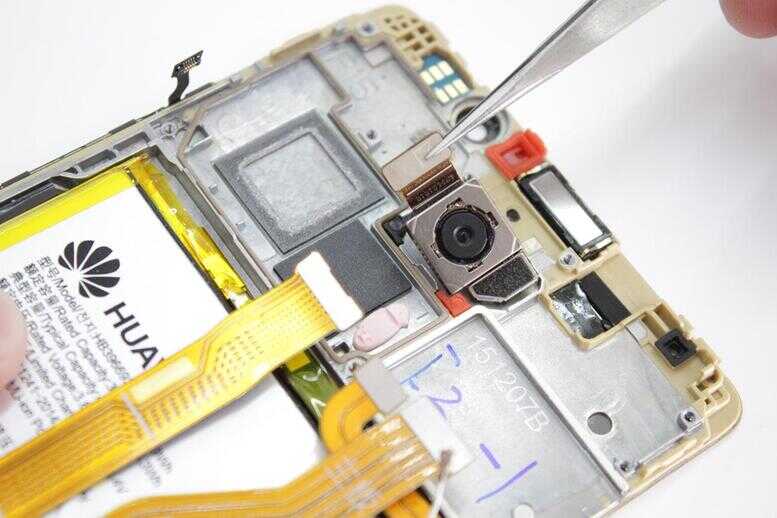

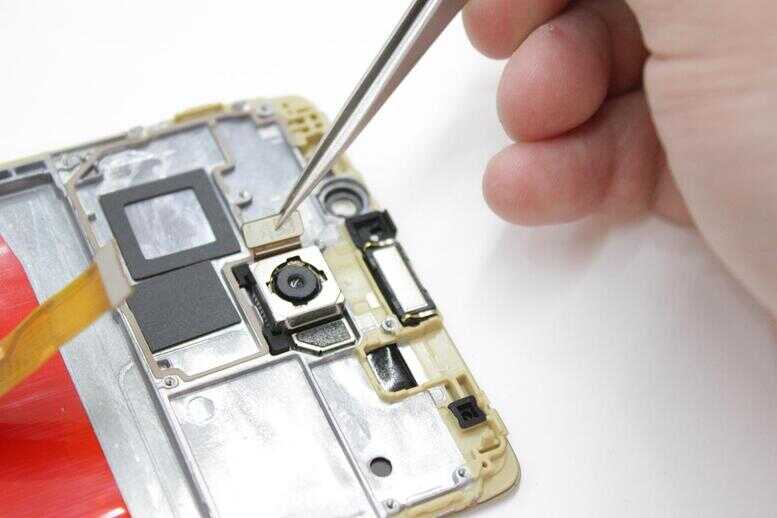

摄像头拿下

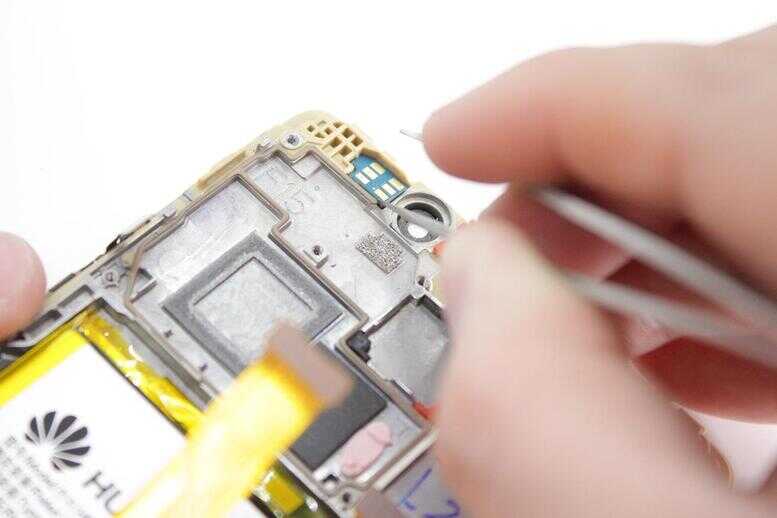

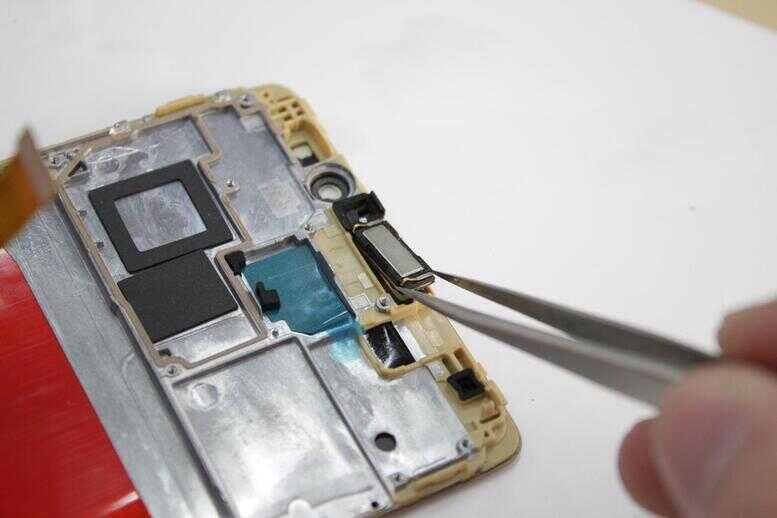

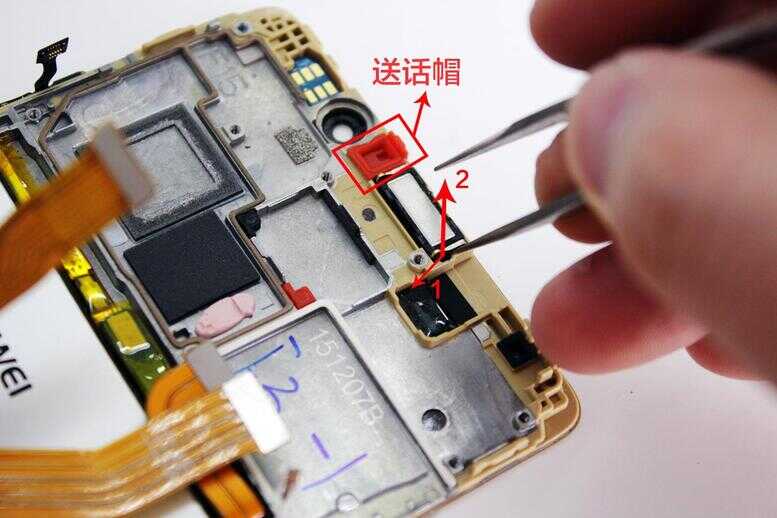

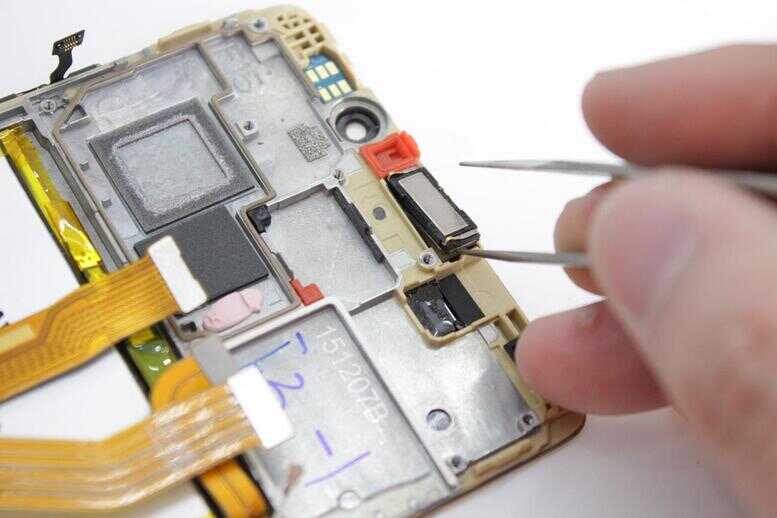

听筒不要直接取下。先用镊子一边深入听筒旁,在往上翘起。如果新屏幕上没有送话帽,那么旧屏幕上的送话帽也要取下来装到新屏上去,不然打电话会有回声。

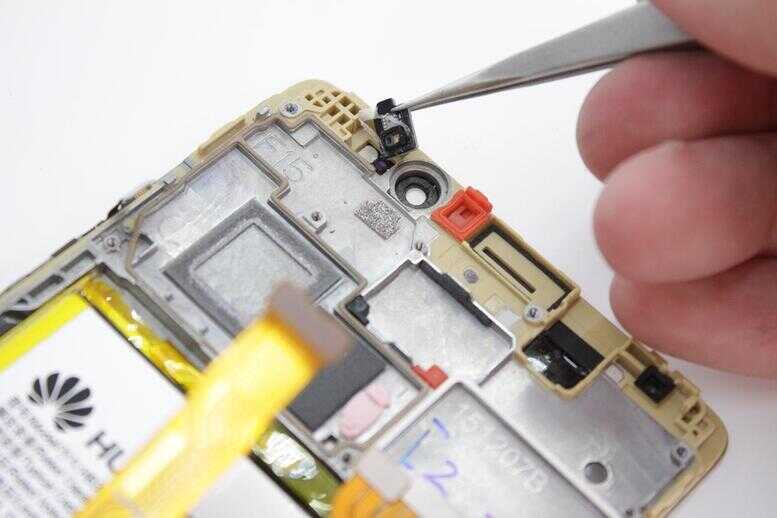

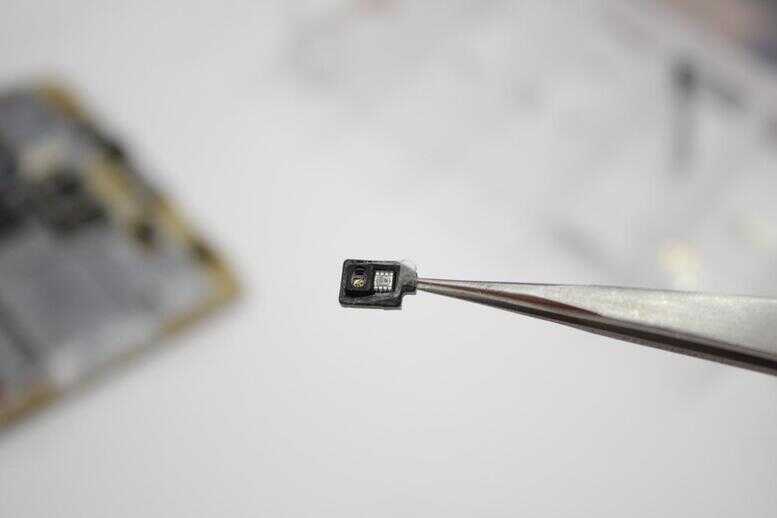

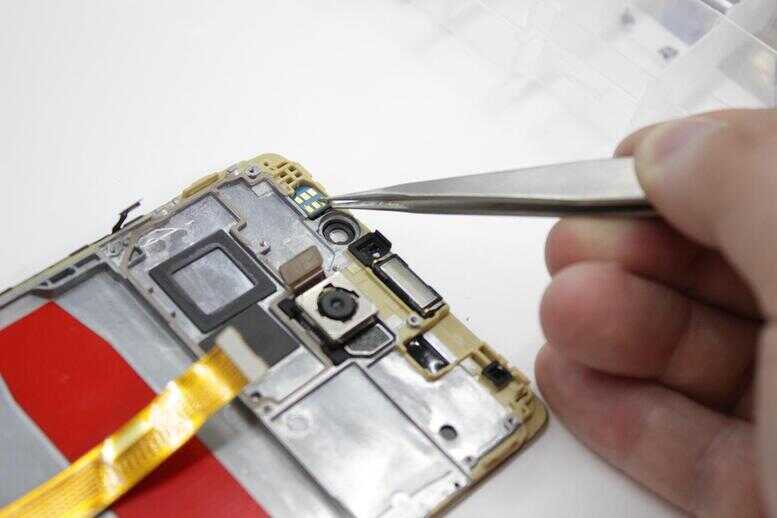

取这个感应器,也是用镊子的一边慢慢把感应器翘起。

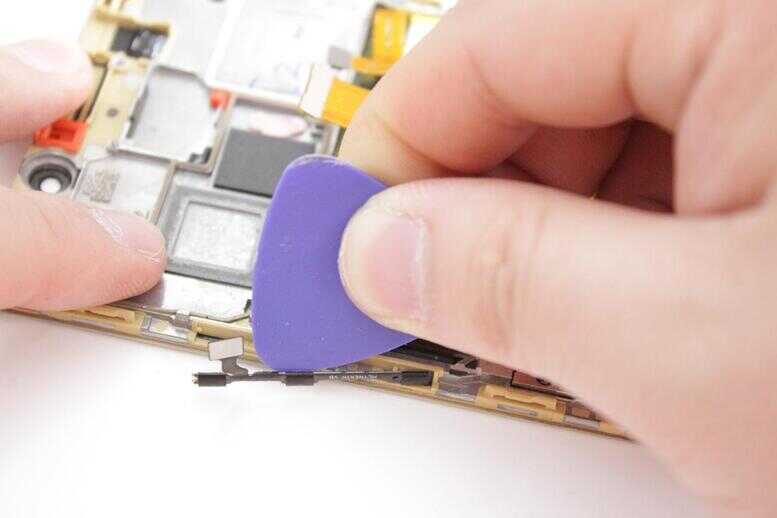

侧键排线用拨片拨下来。侧键是粘在壳上的,慢慢弄。上部分的零件已经全部取下来了。到下面这个部分了。

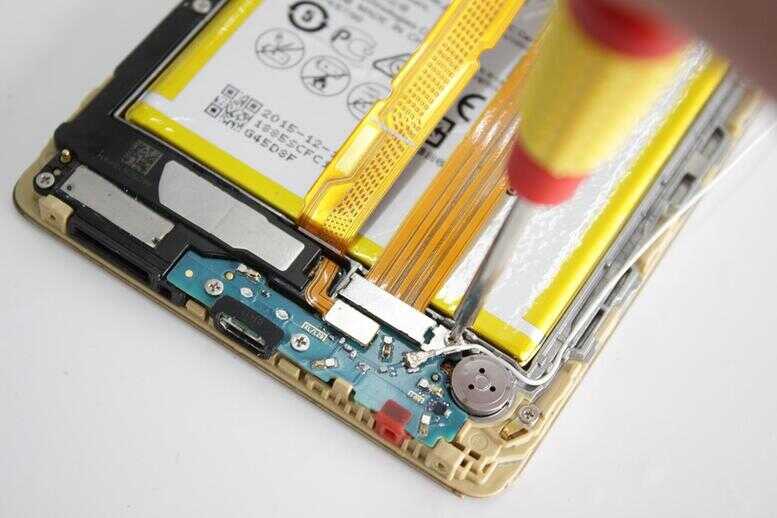

当然还是拧螺丝啦

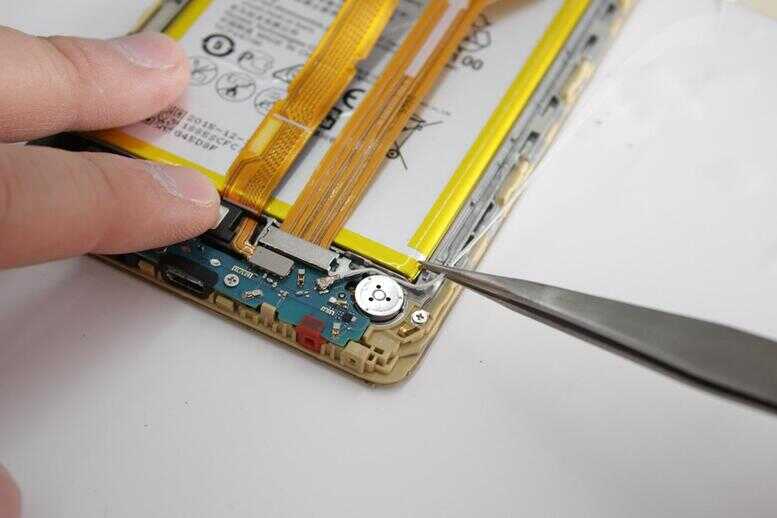

信号线往下移动一点,方便把保护罩拿下来

不要挡着保护罩就好。

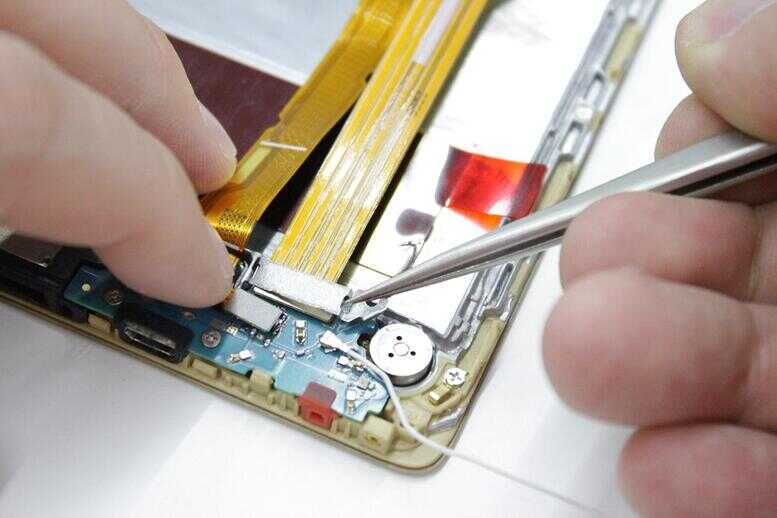

拿下保护罩,从右边拿,左边是卡在壳里的。

喇叭连接排线拨开

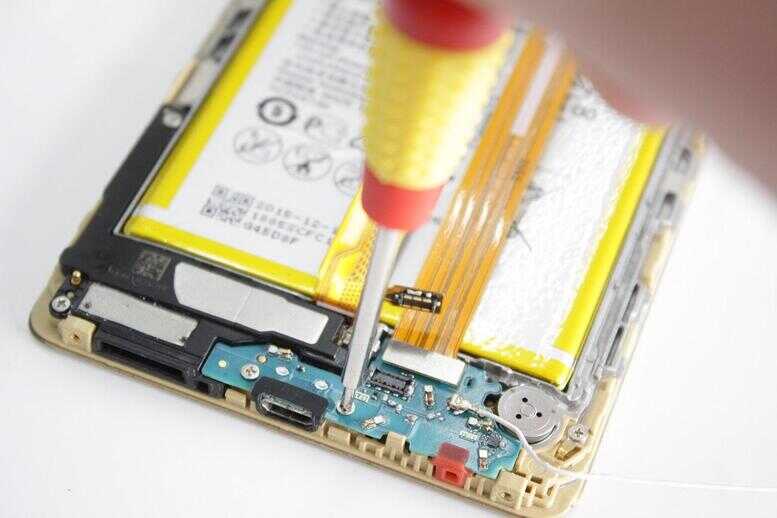

两颗固定的螺丝拧下,现在就可以把USB副板排线拿下来了。

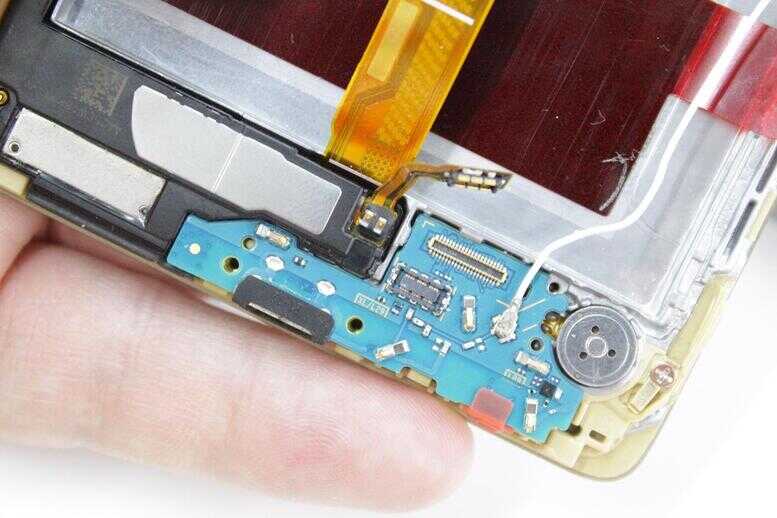

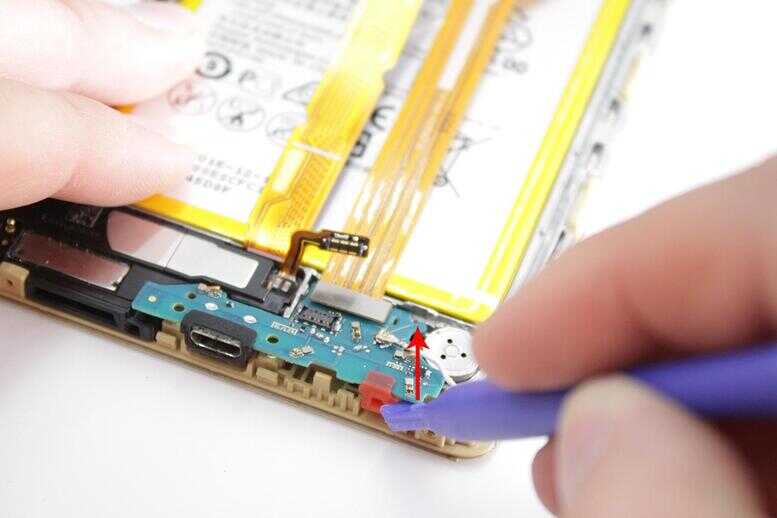

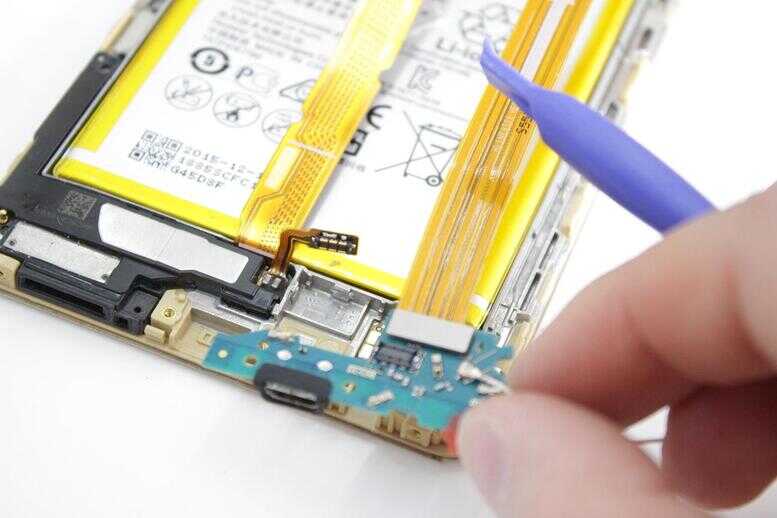

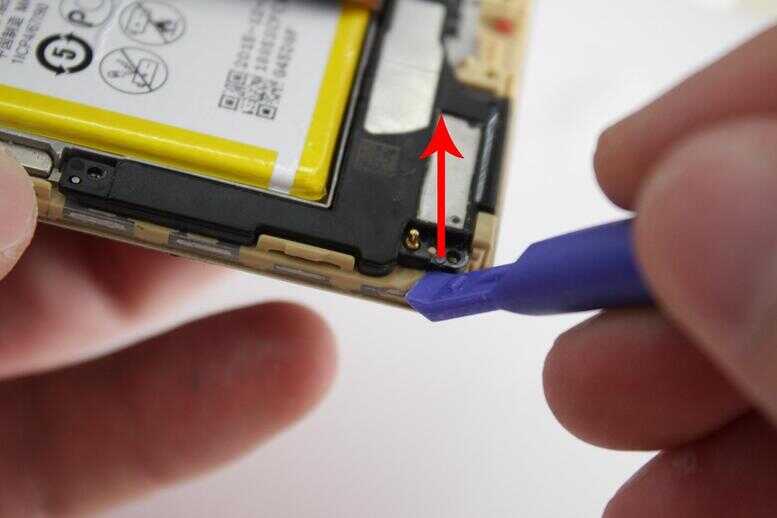

用撬棒在右边稍用下力,副板就可以拿下来了。

很简单。

喇叭粘的有点牢,又得使出洪荒之力,或者用吹风机少加热下,这样可以省点力。

很大一块胶粘着的。

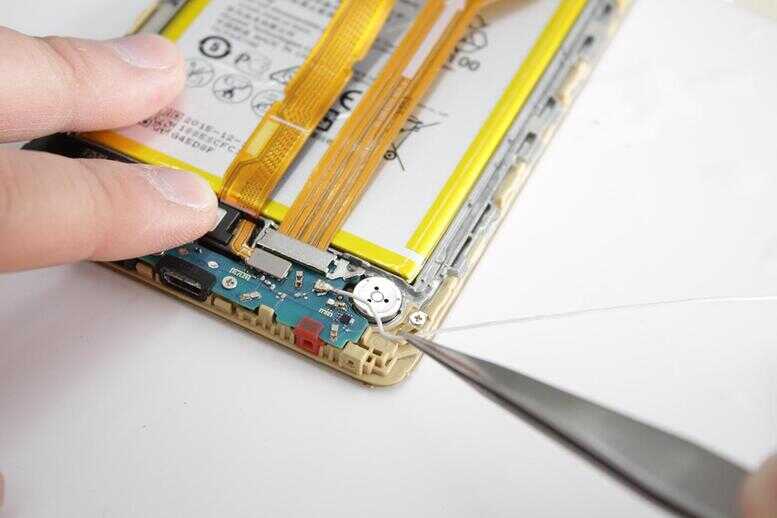

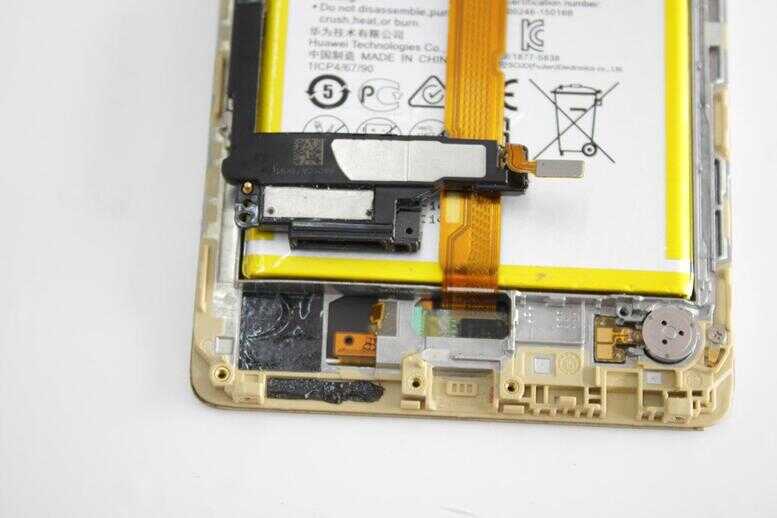

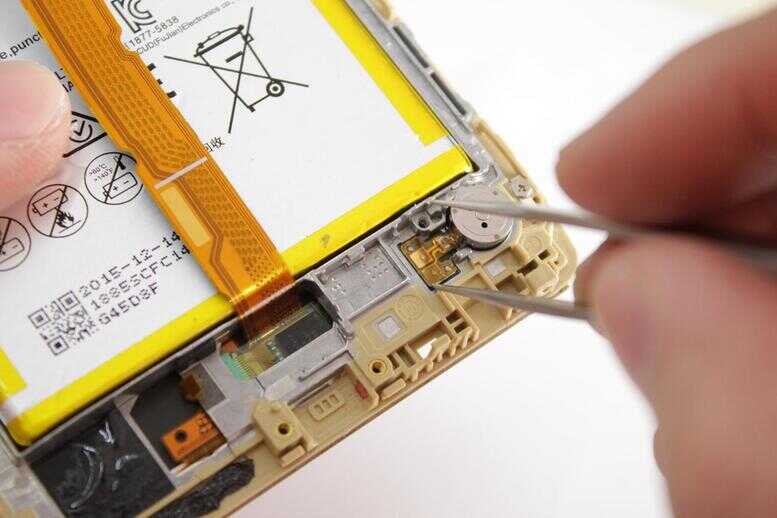

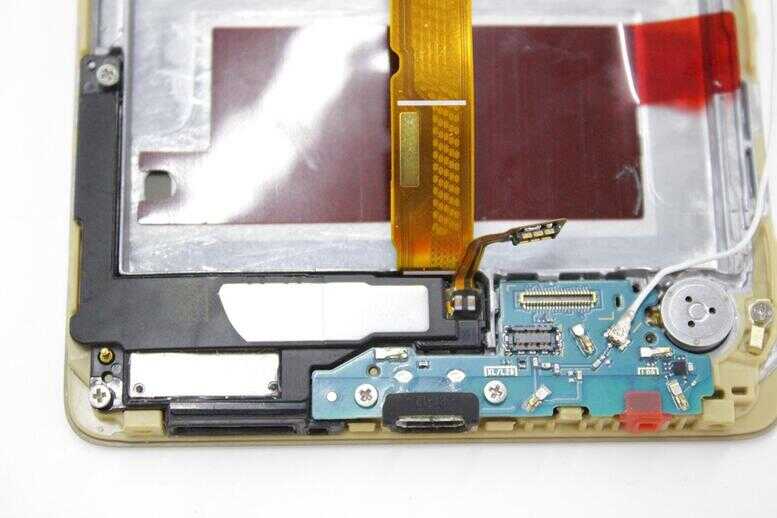

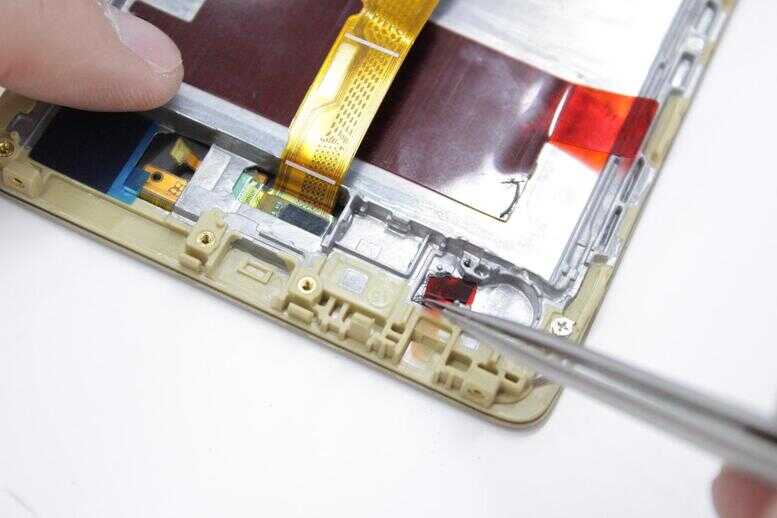

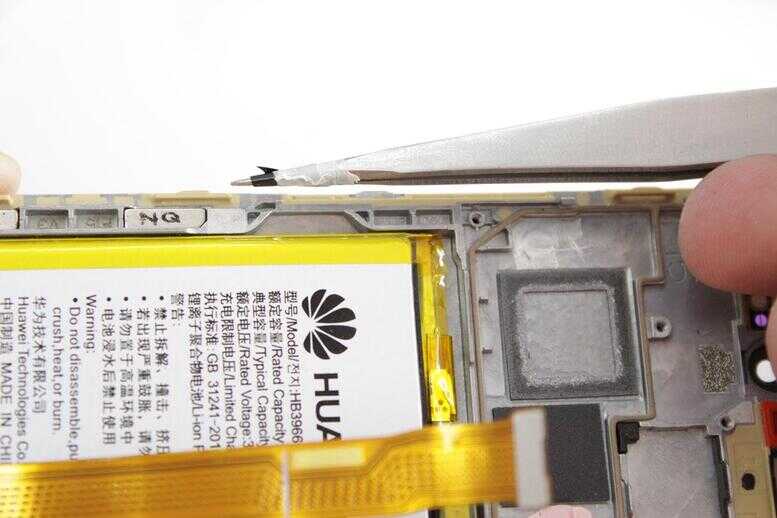

现在底部这个部分就剩下震动没有取下来了。镊子的一端先把排线挑起。

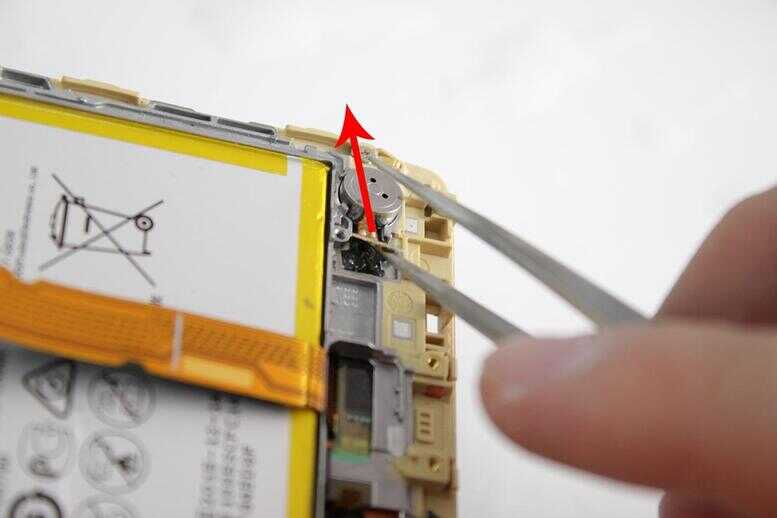

在往里面伸一点,在往上翘,震动就可以拿下来了。

下面到最关键的一步,取电池了,电池取得不好,会造成很多问题的。

电池上部分的胶用的和苹果一样的易拉胶,但是苹果的电池胶容易取下,顺着胶的方向慢慢拉就可以把整个胶全部取下,但是mate8这个胶基本上一拽就断。

所以还是需要加热下底部的胶,使胶软化。锂电池外面有一层铝塑膜包装,隔高温,所以加热对电池没有什么影响。如果不加热,电池会很难取下来,而且很大几率会把电池弄破或者变形幅度很大。

如果电池破了,后续使用电池会鼓包且电池电量不稳,有很大的安全隐患。

如果变形幅度很大,会影响到装机效果,挤到屏幕,会造成屏幕有蓝点或者白点,影响显示效果,时间长了,会把屏幕挤翘起来,或者后盖翘起变形。

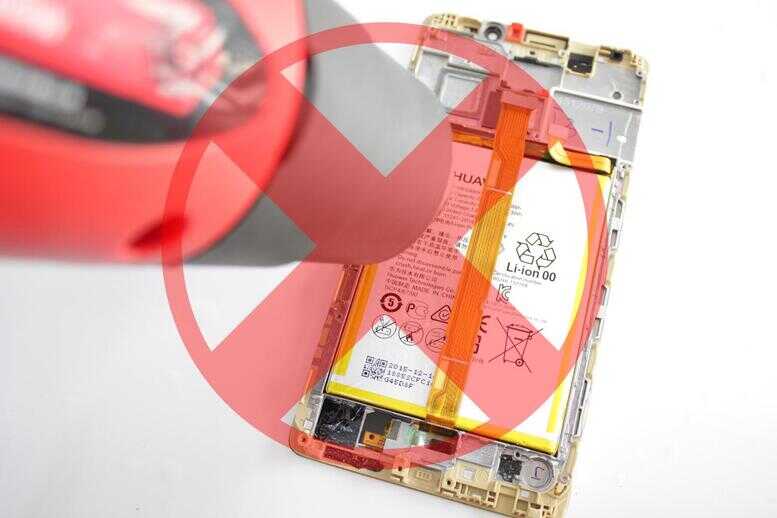

不要!正对着电池加热!

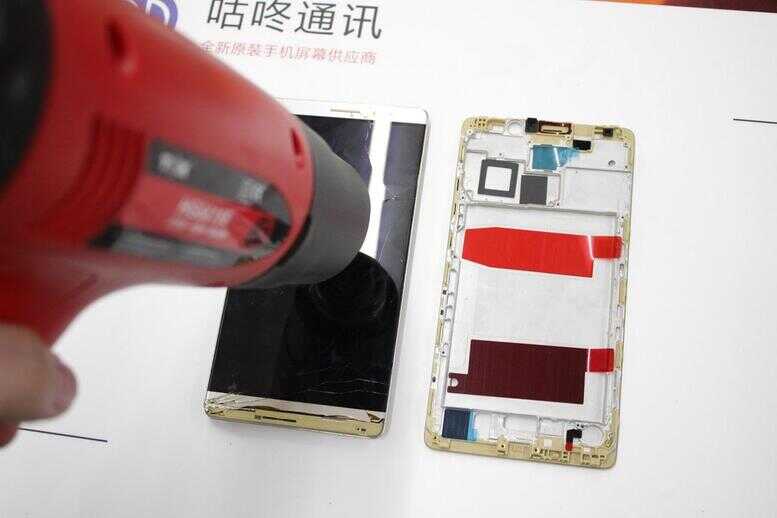

从屏幕正面加热,加热到表面有点烫了,就可以了。主要加热中间部分,对照右边电池胶位置加热。

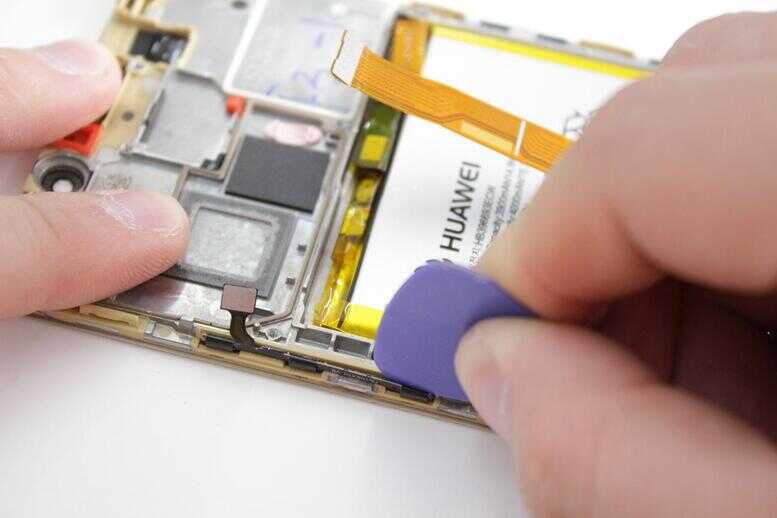

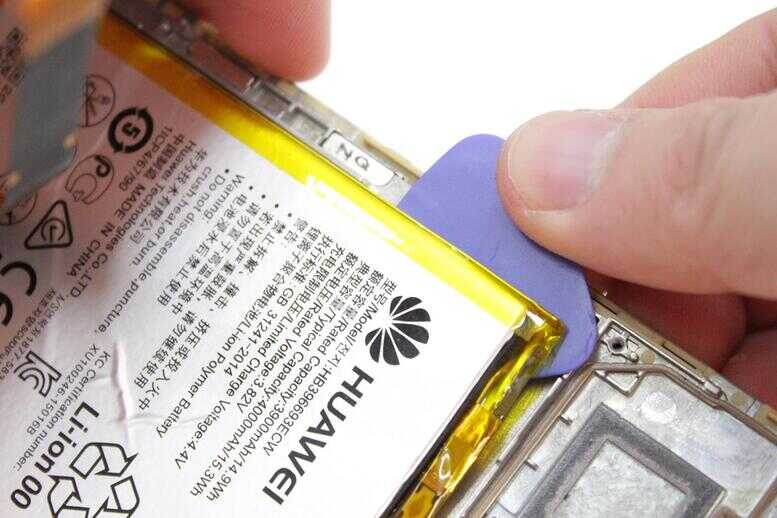

加热好后,用拨片翘起一点缝隙。

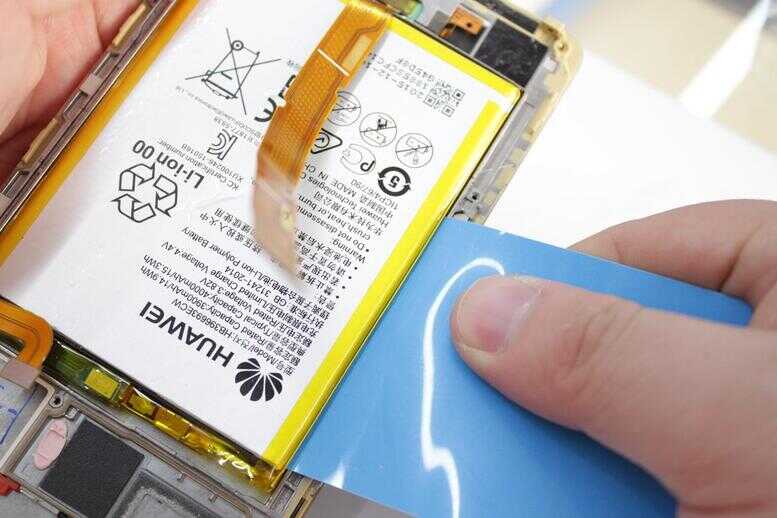

塑料片慢慢划入电池和面壳中间,慢慢把胶划开。此过程需要耐心!

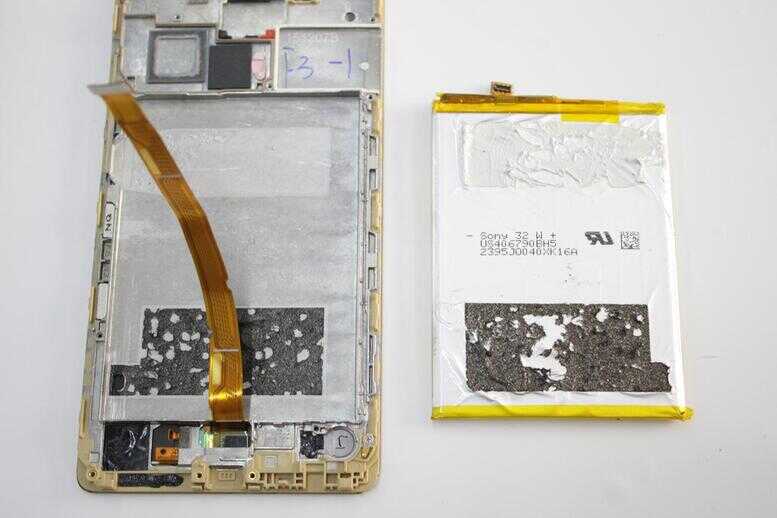

如果取下的电池褶皱比较多,比较大,记得要用撬棒或者拨片给抹平了。拆机工作结束,下面开始装机了。

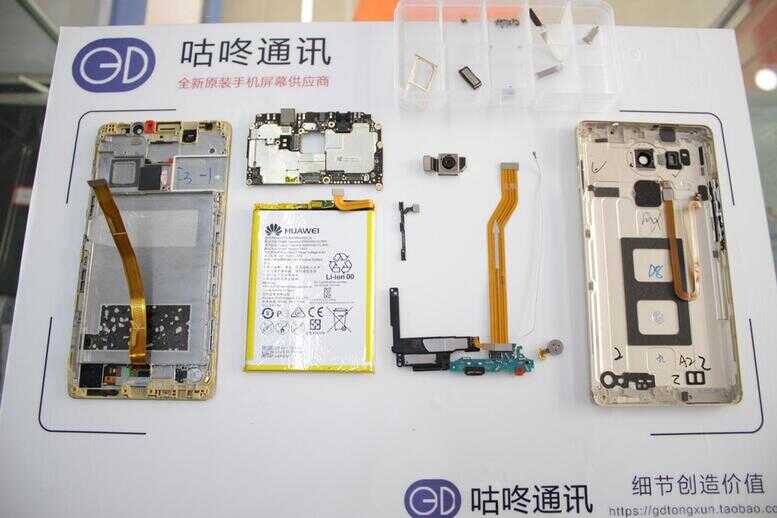

拆下的零件大合照。

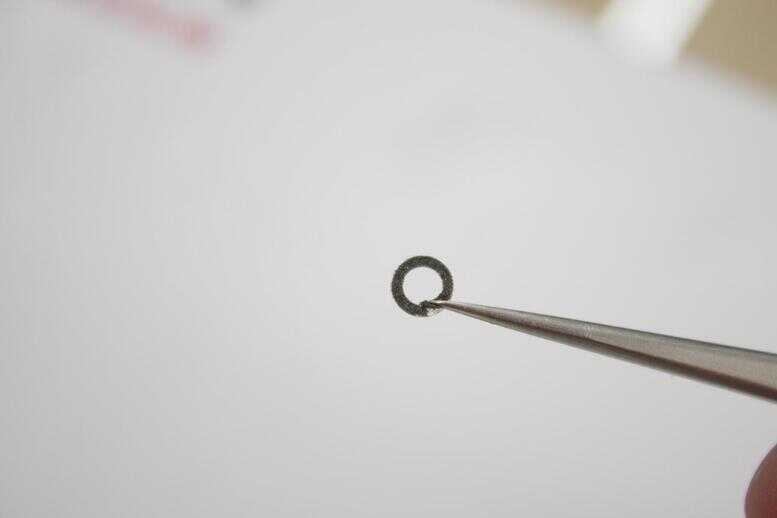

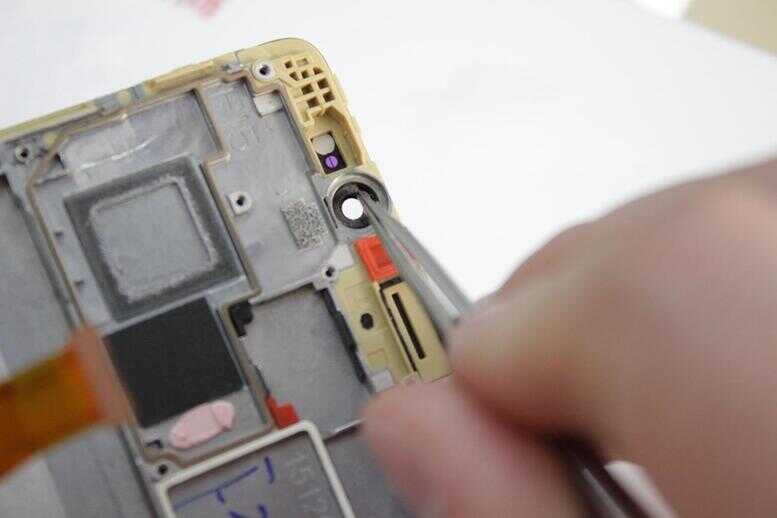

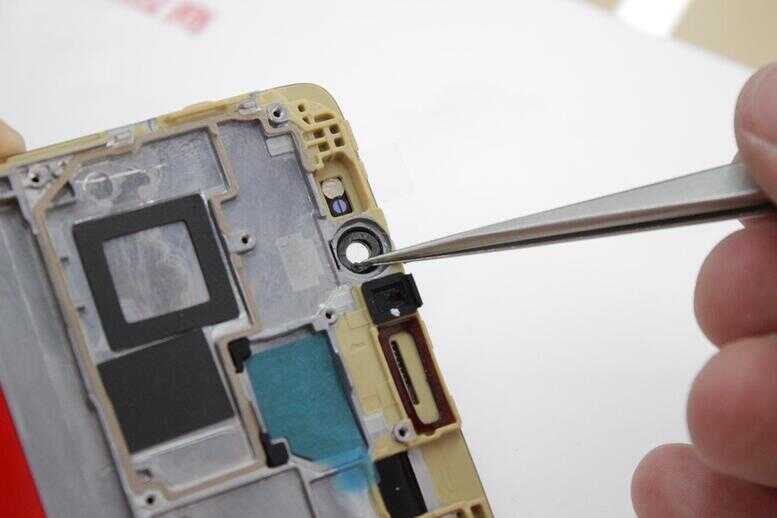

旧屏上的前置摄像头的防尘垫用镊子挑下来。

海绵一样的东西。

对准,装到新屏幕上,镊子千万不要碰到了屏幕,不然会掉漆,那样屏幕正面前置摄像头位置就能看到刮痕,就不好看了。

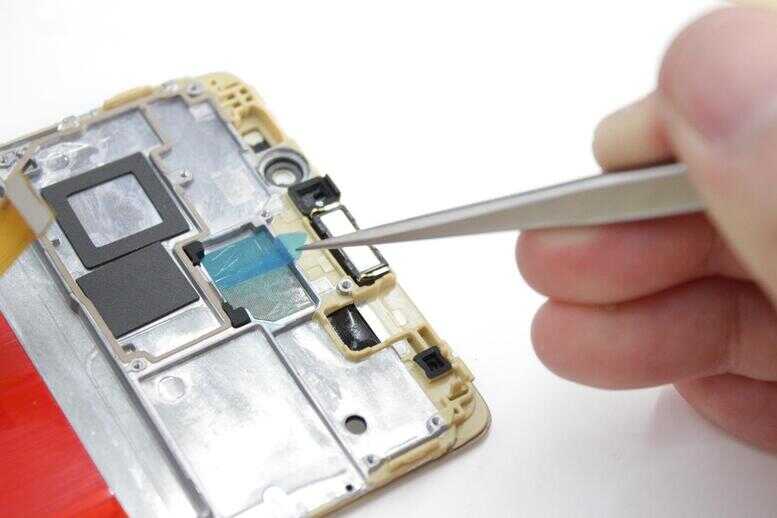

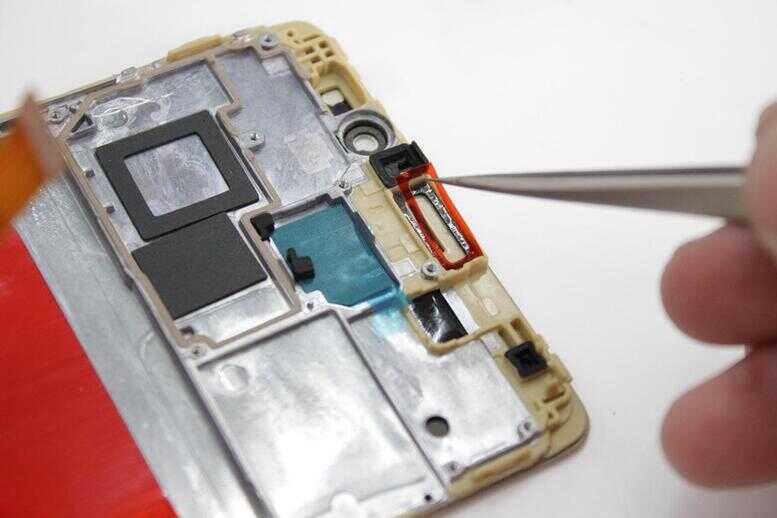

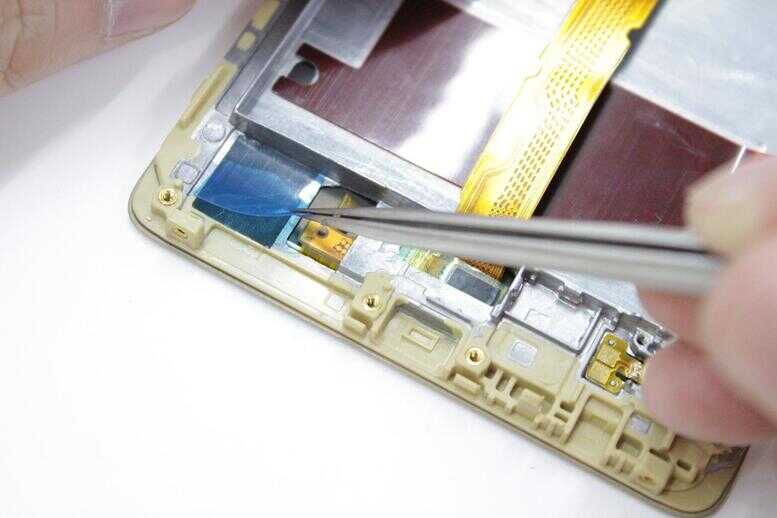

听筒胶带用镊子挑下来。

装上听筒。

后置摄像头位置的胶带拿下来。

后置摄像头装上,如果新屏幕上的黑垫子掉了,就把旧屏上的黑垫子装上去。

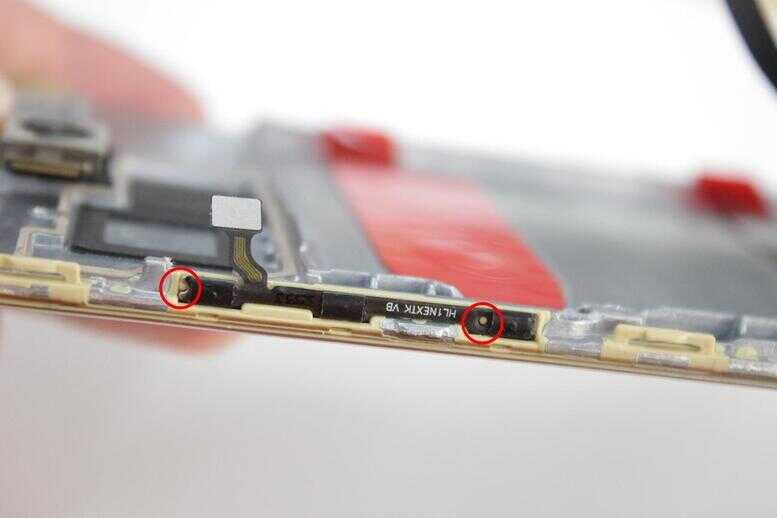

侧键排线装好,位置对准,如图两个对位点。

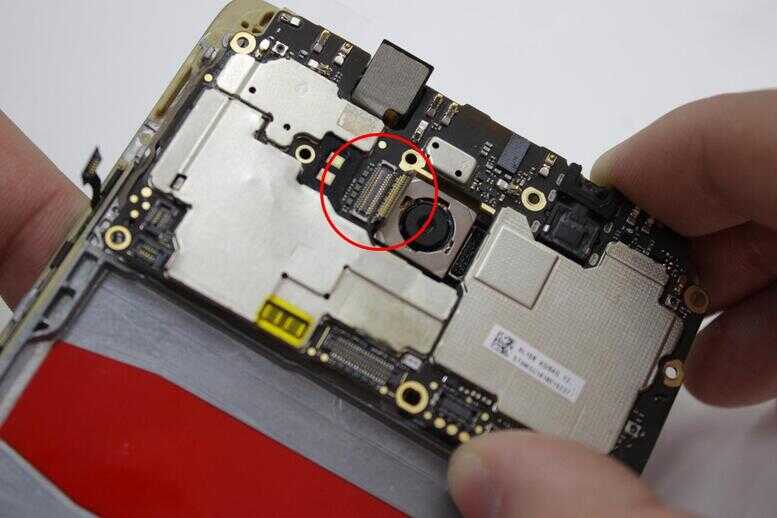

主板装上,后置摄像头排线注意不要压到主板下面。

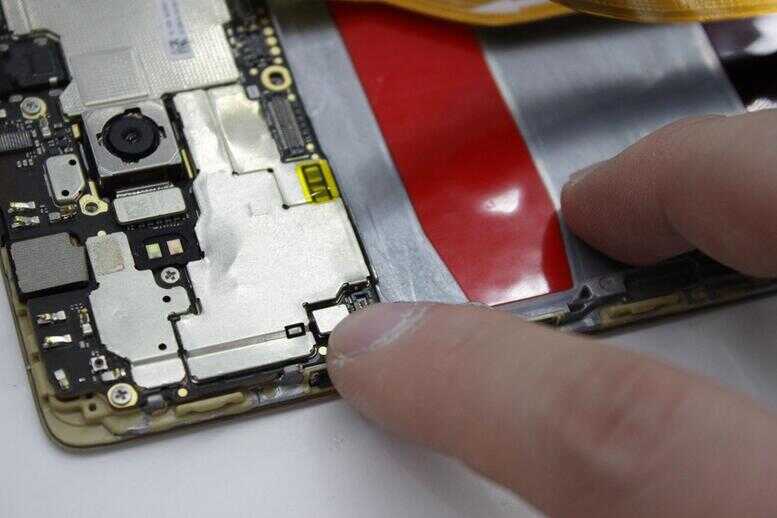

主板先把左边卡扣对准了。

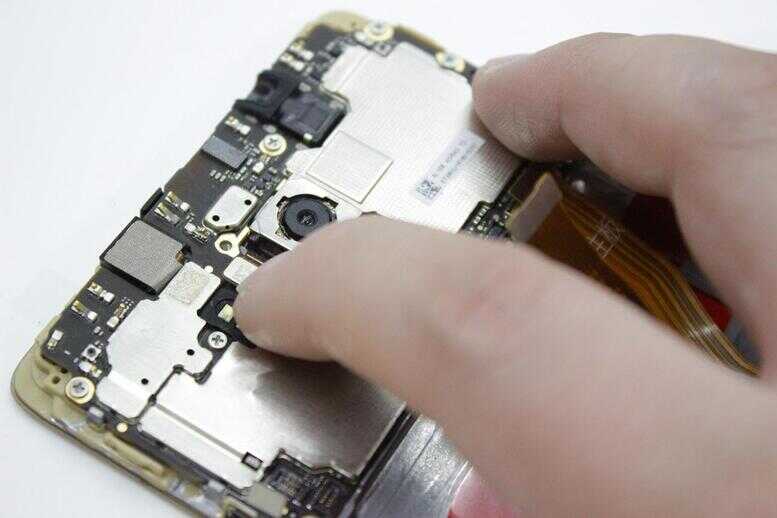

然后右边用手按下。

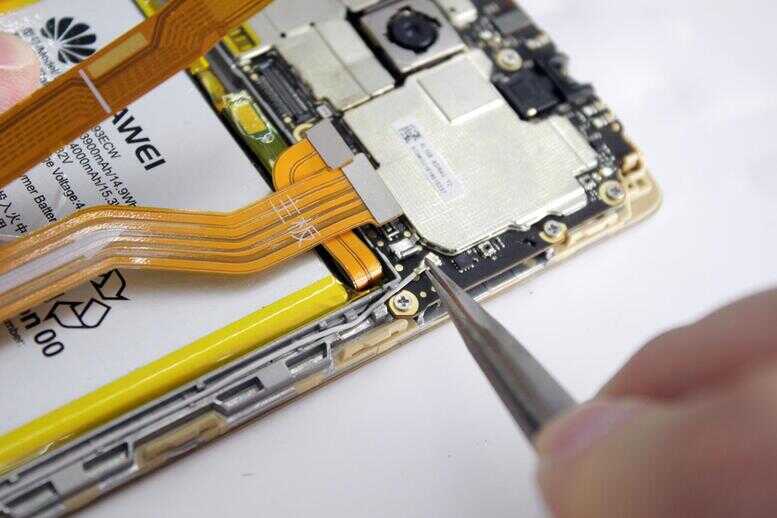

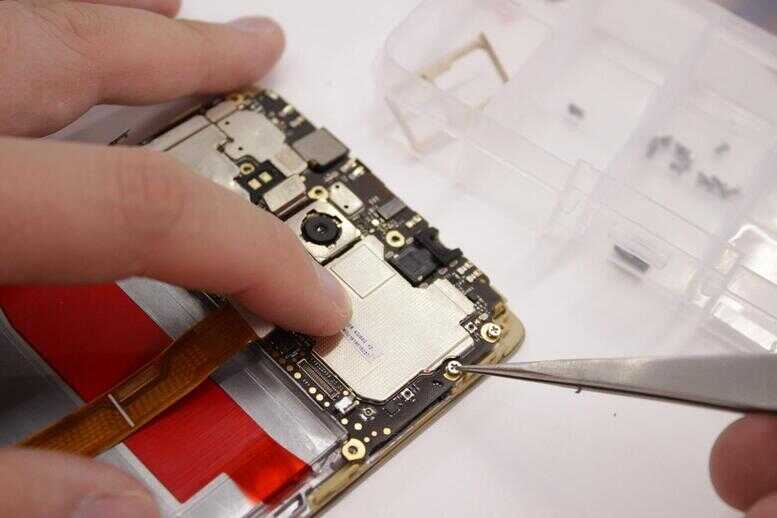

镊子把螺丝放上,新手一颗一颗的弄,放一颗拧一颗。

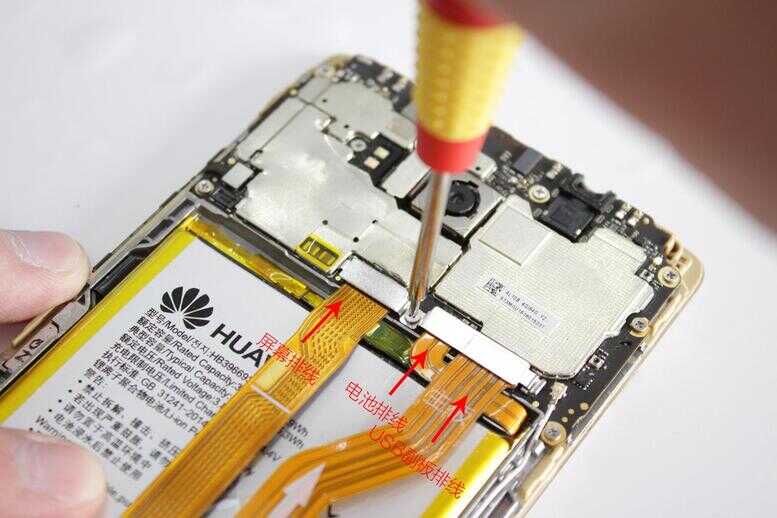

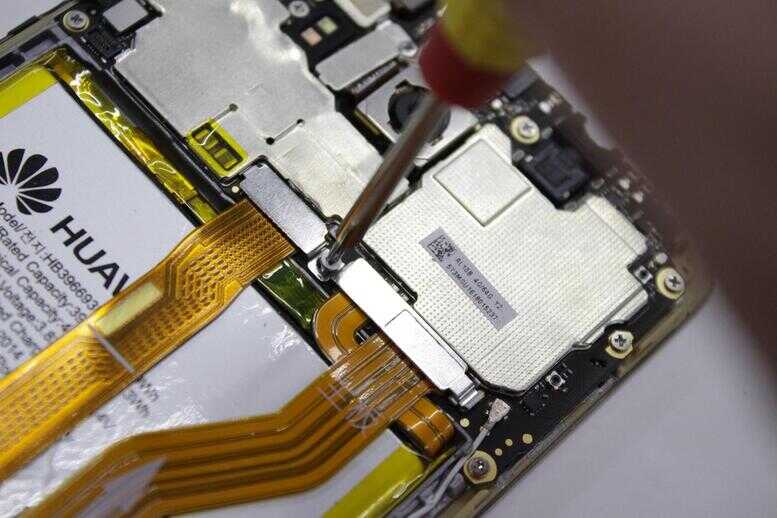

先拧这几颗螺丝。

感应器不要忘了装上。装之前感应器上的胶记得整理一下。

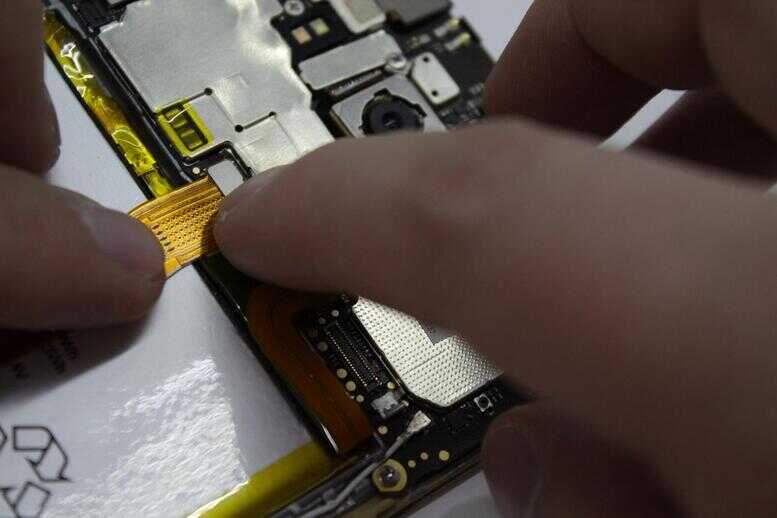

后置摄像头排线扣上,对准了扣哦。

侧键排线也是一样的。

装上后者摄像头的保护罩,先把下面的卡进去

调整好,拧上螺丝。主板安装工作结束。

现在装上震动马达,先把胶带去掉。

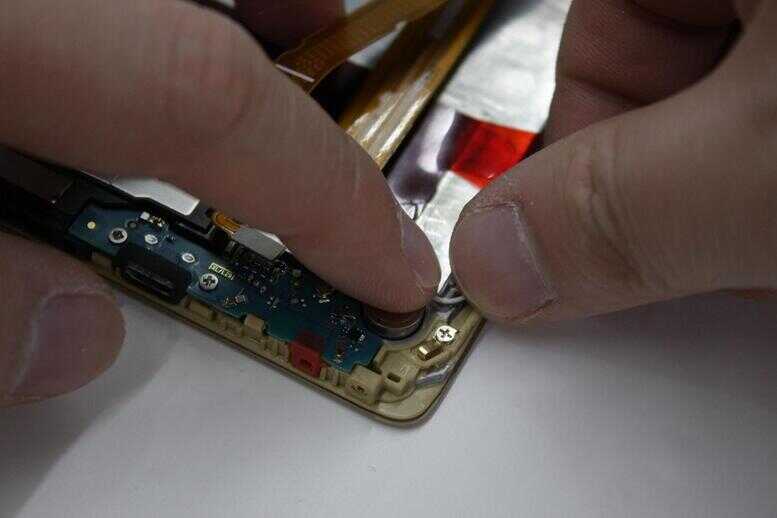

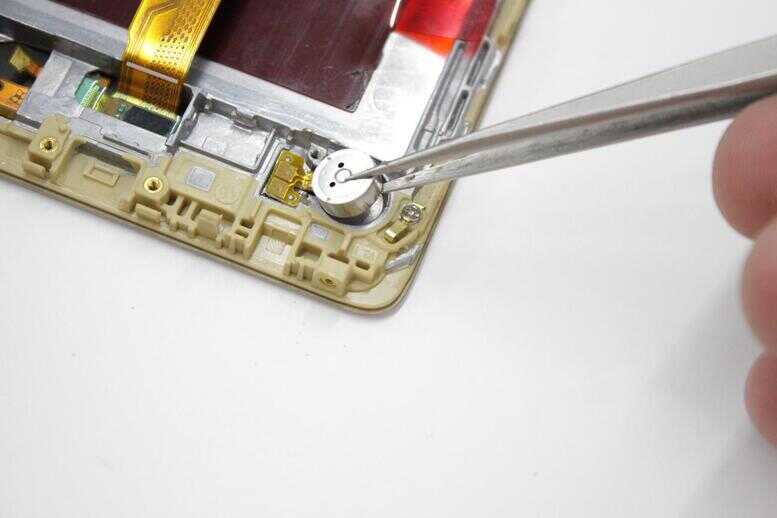

装上震动。

喇叭胶带去掉。

装上喇叭,用手按按,这样粘的稳。

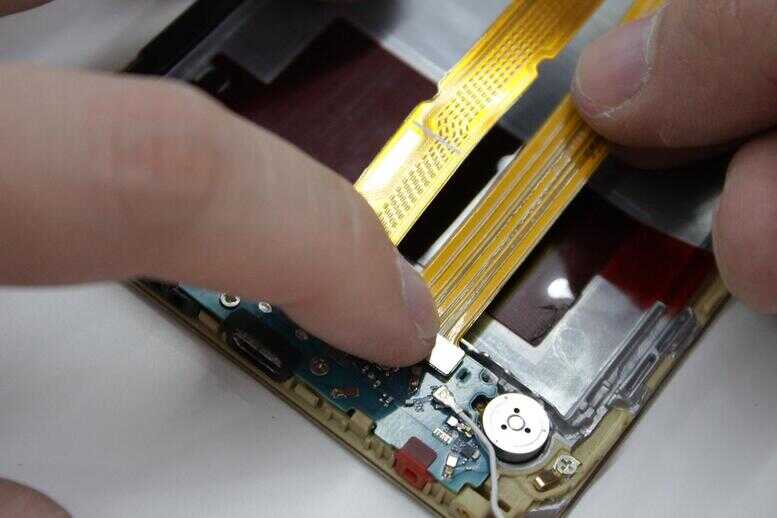

把排线从USB副板上拨开先拿下来。副板先装上面的,卡进卡扣里,然后在调整位置,用手按按,确保位置没有装错。

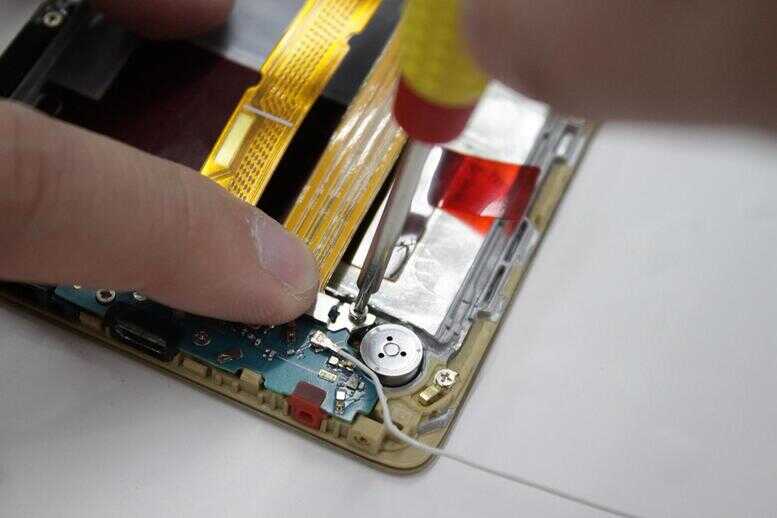

四颗螺丝拧上。

排线扣上去。喇叭排线同样也扣上去。

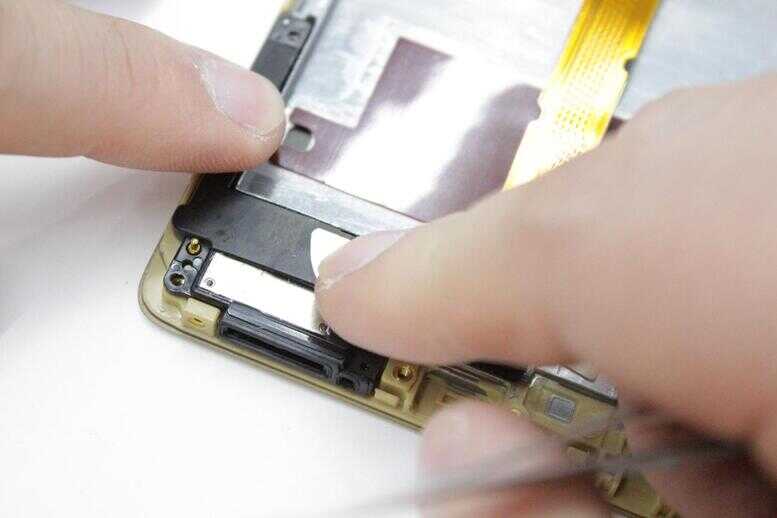

保护罩装上,先装左边的,卡进去。

在拧上螺丝

射频天线装好。

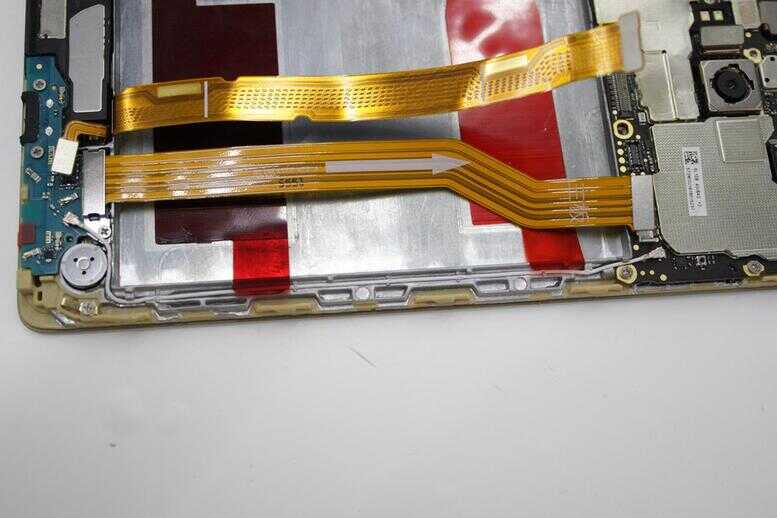

对照这个图装好信号线。

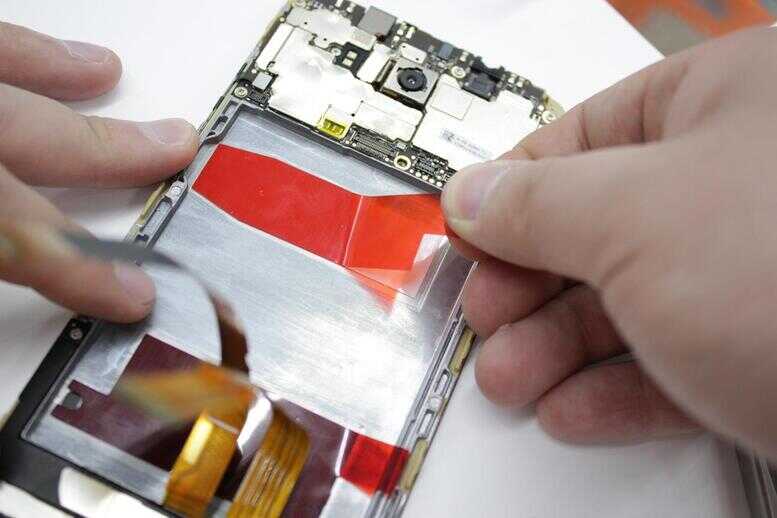

电池胶带撕下。

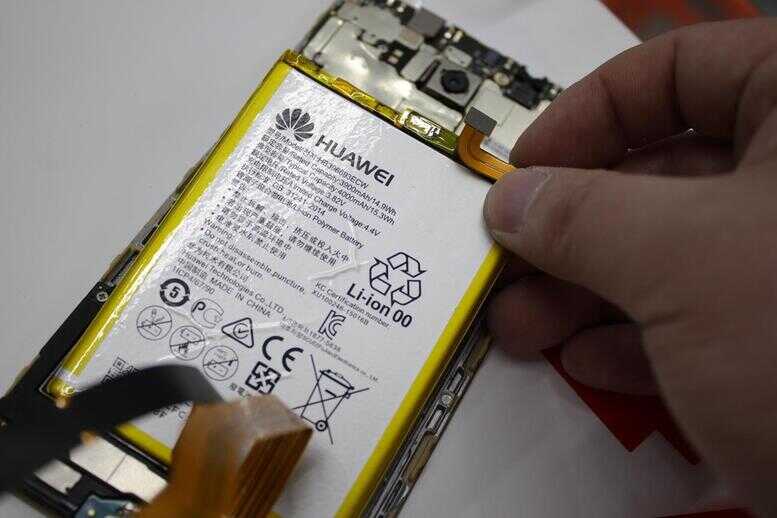

装上电池。

扣上屏幕排线,要对准!

USB副板排线扣上主板。

最后扣上电池扣。

保护罩装上。

拧上螺丝。快结束了,好激动。就差装后盖了。

先扣上指纹排线。指纹排线不太好扣,因为位置的关系,有点不顺手,所以要注意。后盖平放,排线会自动垂下,另外一只手调整排线位置,对准排线座,然后小心扣上。

排线扣上后,先把后盖顶部对准。再用手把两边向下按,扣好。

最后拧上两颗独步螺丝,装上卡托。装机工作结束啦!
