DxDesigner 原理图设计：

Link符号（相当于OffPage连接符）如何自动添加为与连接网络同名？如何在Link符号后自动显示页码？

Dxdesigner本身没有Offpage连接符，只有Link符，把Link符放到原理图中，与某网络连接后，Link符并没有自动添加该网络的名字，此时，这个Link符是无效的！

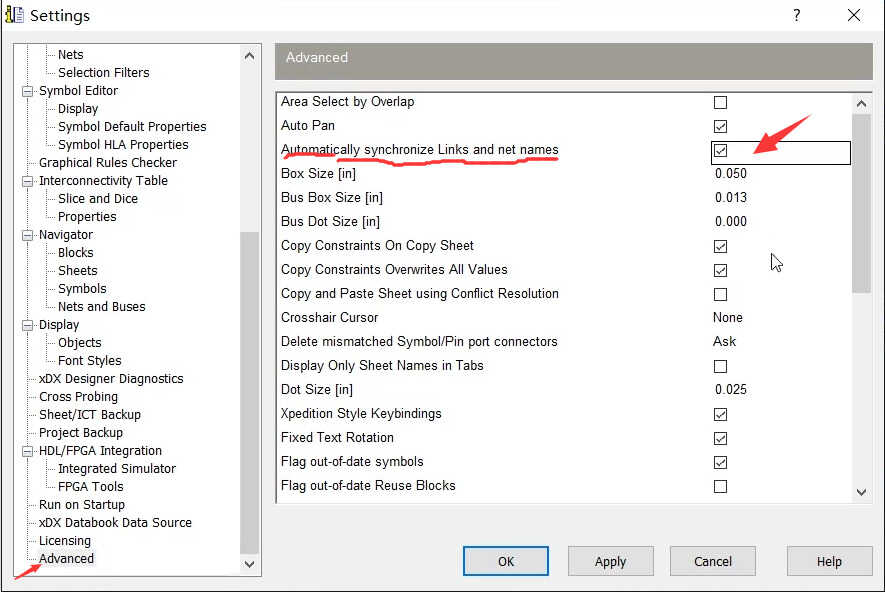

按下图所示，在setting中，勾选相应的选项，才能给Link符自动添加网络名：

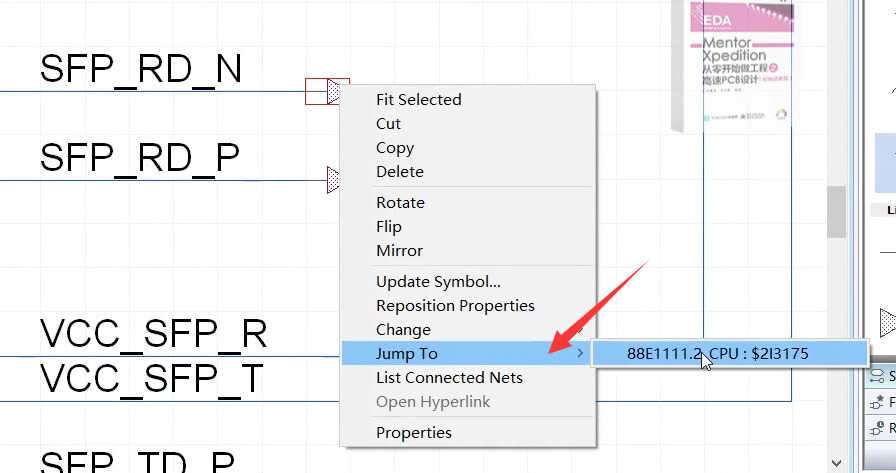

之后，Link转跳符具有了“转跳”功能，在它上面右击---jump to ，就可跳到相同网络名的另一个Link符上，如下图所示：



按住ALT +鼠标左键，具有相同的效果。

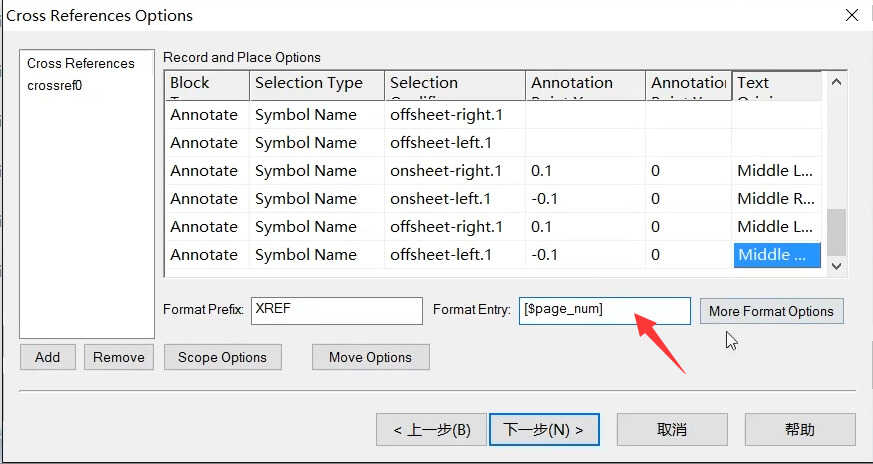

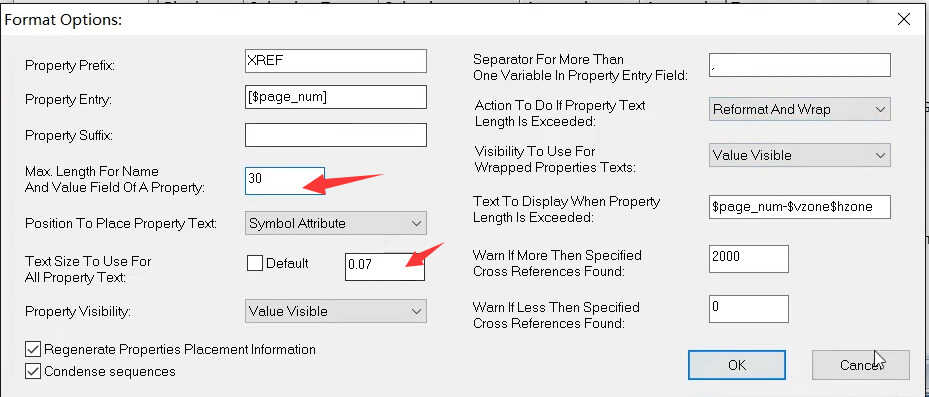

那如何在Link符后面自动加上页码呢？

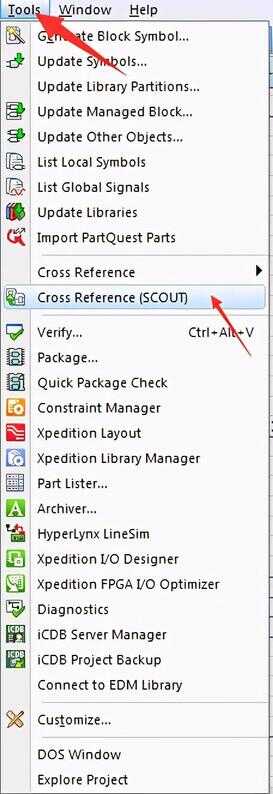

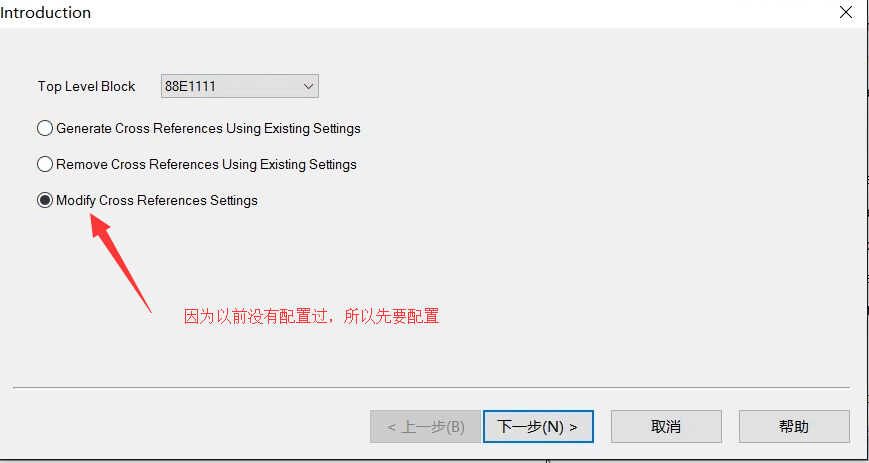

先把所有的原理图页关闭，然后，Tools---Cross Reference...

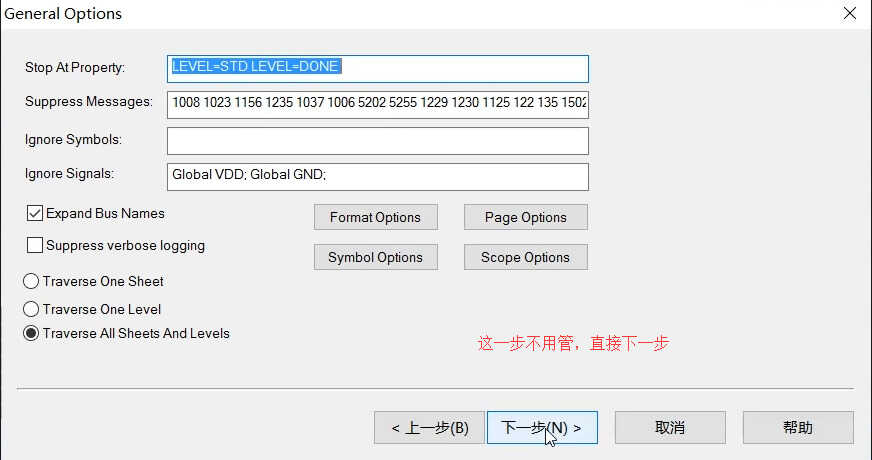

之后就是一路next，完成。

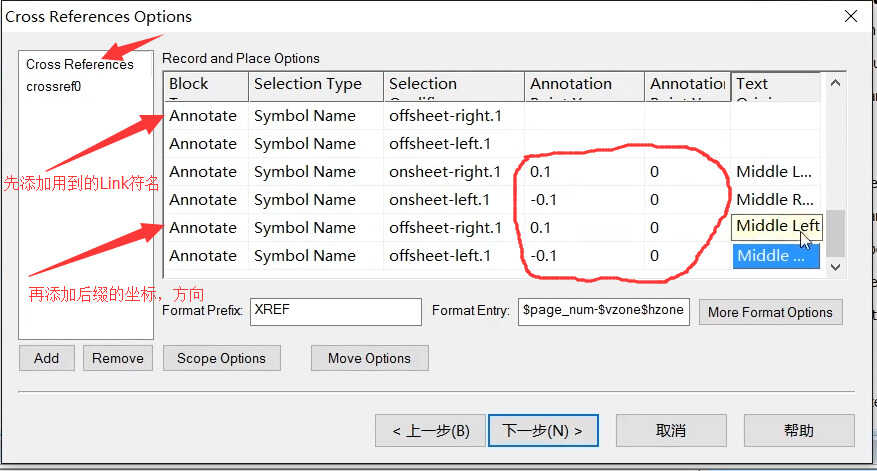

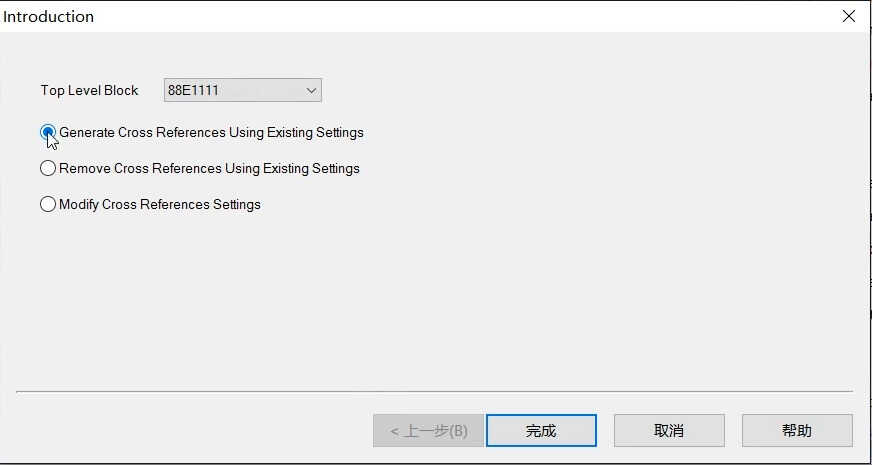

再回到Tools---Cross Reference..

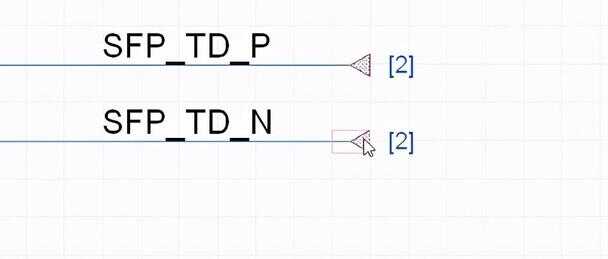

效果如下：



另外，这个转跳符只是为了跳转方便，不是必要的，在DxDesigner中，网络名是全局变量，在同一个project中，只要网络名相同，不同页面也是表示电气连接的，相同页面更是如此。如果你比较懒，也可以不添加转跳符，并不会影响电气网表。

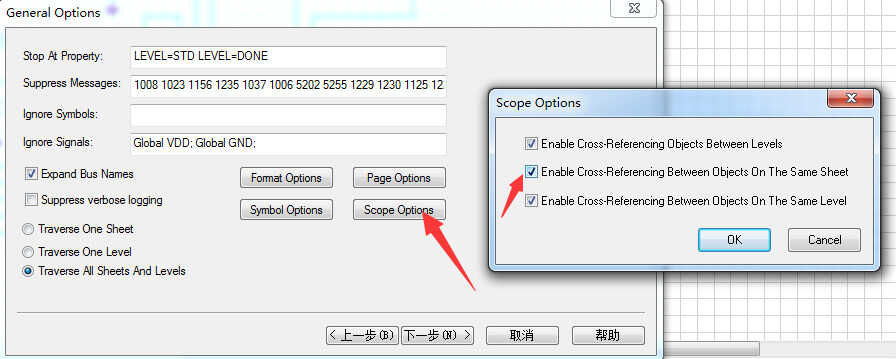

如果要在同页面的连接符也显示页码，则要如下设置：



你学会了吗？动动手试试看吧！
