PCB板在制造过程中，其中会出现的问题之一就是短路，为防止短路影响电路板的使用性能，就需要对电路板进行检查，及时处理，下面线路板工厂深圳勤基电子给大家介绍下电路板查短路最简单的办法。

　　常见的电路板短路类型：

按功能性可分为：焊接短路(如：连锡)、PCB短路(如：残铜、孔偏等)、器件短路、组装短路、ESD/EOS击穿、电路板内层微短路、电化学短路(如：化学残留、电迁移)、其他原因造成的短路。

按布线特性可分类为：线对线短路、线对面(层)短路、面对面(层对层)短路。



　　PCB板短路该如何检查：

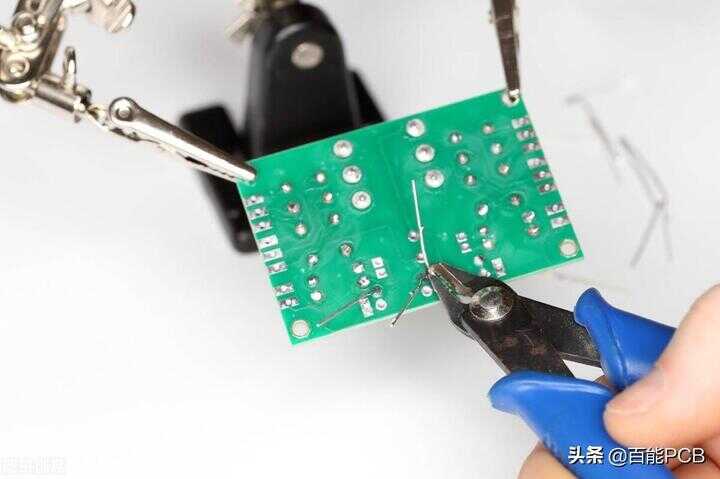

1、如果是人工焊接，大家要养成好习惯，首先，焊接之前要目视查看一遍PCB板，并用万用表查看关键电路(特别是电源与地)是否短路;其次，每次焊接完一个芯片就用万用表测一下电源和地是否短路;此外，焊接时不要乱甩烙铁，如果把焊锡甩到芯片的焊脚上(特别是表贴元件)，就不简单查到。

2、在核算机上打开PCB板电路图，点亮短路的网络，看看哪个地方离的最近，最容易被连到一块。另外IC内部短路也是需要注意的。

3、如果你发现有短路的现象。可以拿一块PCB板来割线(这种方法适合单/双层板)，割线之后将每部分功能块分别通电，这样可以一部分一部分地扫除掉。

4、可以使用短路定位分析仪，在特定的情况下，使用仪器设备的检测效率是更高的，其正确率也会比较高。

5、如果有BGA芯片，由于所有焊点被芯片掩盖，是看不见的，而且又是多层板(4层以上)，所以最好在设计时将每个芯片的电源分割开，用磁珠或0欧电阻连接，这样出现电源与地短路的时候，断开磁珠检测，这就很容易定位到某一芯片。因为BGA的焊接难度比较大，要不是机器自动焊接，一不小心就会造成相邻的电源与地两个焊球短路。

6、小尺度的表贴电容焊接时一定要注意，特别是电源滤波电容(103或104)，数量多，很容易造成电源与地短路。当然，运气不好的时候，会遇到电容本身就是短路的，所以最好的办法是焊接前先将PCB板电容检测一遍。
