一、VLAN间通信方式
1．3 层交换机
2．路由器上每个 vlan 分配一个独立的接口
3．子接口做单臂路由

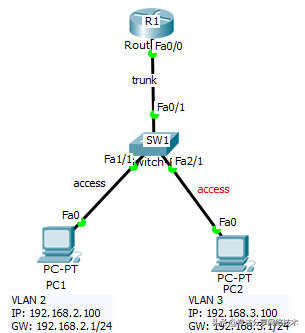

二、单臂路由
1、. SW1交换机的名称改为 SW1
Switch>enable # 进入特权模式
Switch#config terminal # 进入全局模式
Switch(config)#hostname SW1 #交换机的名称改为SW1
2. SW1交换机上创建VLAN 2和VLAN 3
SW1(config)#vlan2 # 创建vlan2
SW1(config-vlan)#exit # 退出vlan2
SW1(config)vlan 3 # 创建vlan3
SW1(config-vlan)exit # 退出vlan3
3. SW1交换机连接到电脑的接口配置为access口，并且允许需要通过的VLAN ID号
SW1(config)#interface fastEthernet 1/1 # 进入到接口1/1
SW1(config-if)#switchport mode access # 配置接口为access口
SW1(config-if)#switchport access vlan 2 # 配置接口允许的vlan2
SW1(config-if)#exit # 退出接口1/1
SW1(config)#interface fastEthernet 2/1 # 进入到接口2/1
SW1(config-if)#switchport mode access # 配置接口为access口
SW1(config-if)#switchport access vlan 3 # 配置接口允许的vlan 3
SW1(config-if)#exit # 退出接口2/1
4. SW1交换机连接到路由器R1的F0/1接口配置为Trunk口，并允许vlan 2 和vlan 3通过
SW1(config)#interface fastEthernet 0/1 # 进入到接口0/1
SW1(config-if)#switchport mode trunk # 配置接口为trunk口，trunk口允许多个VLAN通过。
SW1(config-if)#switchport trunk allowed vlan 2,3 # 配置turnk口允许vlan2 和vlan3通过，除了vlan2和vlan3，其他所有的vlan默认拒绝所有
5. R1交换机连接到SW1交换机的接口启动
Switch> # 进入到用户模式
Switch>enable # 进入到特权模式，该模式下的权限只允许查看命令
Swtich#config terminal # 进入到全局模式，
# 该模式下的权限可以配置任何命令，如果想要执行查询命令，只需要在命令行首部加上 do命令 后面接需要查询的命令
Switch(config)#hostname R1 # 更改路由器的为R1
R1(config)#interface fastEthernet 0/0 # 进入到接口0/0
R1(config-if)#no shutdown # 启动接口，路由器的接口状态默认是shutdown
R1(config-if)#exit # 退出该接口
6. R1的接口F0/0上创建两个子接口，分别是F0/0.1对应的vlan2、F0/0.2对应的vlan 3
每个子接口必须封装dot1Q协议，并且标记相应的vlan id号，dot1Q协议主要是标记vlan的id号
每个子接口必须配置ip地址，而且该接口的ip地址必须和相应的vlan的在同一个网段
R1(config)#interface fastEthernet0/0.1 # 进入到F0/0.1接口
R1(config-subif)#encapsulation dot1Q 2 # 将vlan2封装在F0/0.1接口
R1(config-subif)#ip address 192.168.2.1 255.255.255.0
# 配置接口的ip地址，该ip地址作为vlan 2内的电脑的网关
R1(config-subif)#exit # 退出F0/0.1接口
R1(config)#interface fastEthernet 0/0.2 # 进入到F0/0.1接口
R1(config-subif)#encapsulation dot1Q 3 # 将vlan3封装在F0/0.2接口
R1(config-subif)#ip address 192.168.3.1 255.255.255.0 # 配置ip地址，该ip地址作为vlan3内 的电脑的网关。
