天玑810怎么样(天玑810性能表现)

 人阅读 | 作者奔跑的小羊 | 时间:2022-11-16 09:50

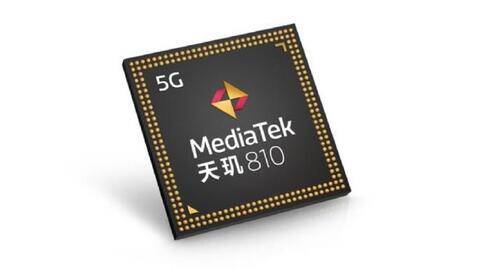

天玑810采用台积电6nm工艺制作,八核CPU设计,具体由2个2.4GHz的A76核心+6个2.0GHz的A55小核心组成,GPU是Mali-G57 MC2,最高支持2*16bit的LPDDR4X内存,UFS 2.2闪存,集成5G基带,支持蓝牙5.1和WIFI-5,那么天玑810处理器是个什么水平呢?在回答这个问题前我们先说一说分级的标准。

我们可以简单地将目前的手机处理器分为高端,中端和入门这3个级别,目前市面上比较典型的高端处理器是骁龙870,中端处理器是骁龙778G,那么我们就以它们的安兔兔跑分来进行层级划分,安兔兔跑分在65W以上的,就可以划分为高端,安兔兔跑分在45到65W之间的,可以划分为中端,45W到30W之间的划分为入门,低于30W的没有讨论的必要了。



那么根据上面的标准,天玑810只能算是入门级的产品,因为其安兔兔跑分39W不到,而且天玑810的CPU部分只给了2个A76的大核心,这会让其在多任务的环境下有点吃亏,此外其GPU的核心数量才给了2个,而且其周边的配置也不高,从规格上就可以明显看出,天玑810就是给入门产品准备的,那么天玑810和友商的哪些产品比较接近呢?

翻了一圈,找到骁龙750G和麒麟810这两款产品,他们的CPU都是2个大核+6个小核设计,从规格上来看,骁龙750G的CPU架构更先进,IPC领先20%左右,但频率低一些,综合计算,骁龙750G大核相当于2.64GHz的A76核心,所以单核方面,骁龙750G强一点,多核部分差异应该不大,至于麒麟810也是采用A76核心,频率低一些,性能自然弱一点。

型号

大核心频率

大核心架构

小核心频率和架构

GPU

工艺

天玑810

2x2.4GHz

A76

6x2.0GHz A55

Mali-G57 2核心

台积电6nm

骁龙750G

2x2.2GHz

A77

6x1.8GHz A55

Adreno 619

三星8nm

麒麟810

2x2.27GHz

A76

6x1.88GHz A55

Mali-G52 6核心

台积电7nm

我们可以参考一下Geekbench 5的成绩,天玑810单核609分,多核1833分,骁龙750G单核645分,多核1963分,麒麟810单核595分,多核1825分,可以看到综合而言,骁龙750G的CPU性能最强,天玑810次之,麒麟810最后,不过他们的差距其实不大,它们的CPU性能在日常使用中差异不大,所以可以认为他们的CPU性能处于同一个水平。

至于GPU部分,参考安兔兔的成绩,在安兔兔测试中,天玑810的GPU得分9W左右,骁龙750G的GPU得分9.5W左右,麒麟810的GPU得分也是9.5W左右,天玑810比另外两款的GPU得分还低一些,不过天玑810玩不动的游戏,另外两款也不要想玩,GPU整体差异并不大,周边方面,麒麟810没有集成5G基带,而另外两款集成了5G基带。



总的来说,天玑810满足日常使用压力不大,而且价格低廉,作为一款入门级的产品是合格的,和友商的产品相比,就日常使用而言,三款产品的AP性能没有本质的区别,麒麟810因为不支持5G有点吃亏,所以综合排序是骁龙750G>天玑810>麒麟810。
