cad复制粘贴到另一个图里面为什么是图片(CAD复制粘贴的问题处理方法)

 人阅读 | 作者奔跑的小羊 | 时间:2022-11-05 18:51

看到标题,大家可能会很有共鸣。

CAD中的复制粘贴经常会出现各种情况,而其中下面这种,应该是出现频率最高的。



今天来汇总一下相关问题的解决方法,大家对号入座。

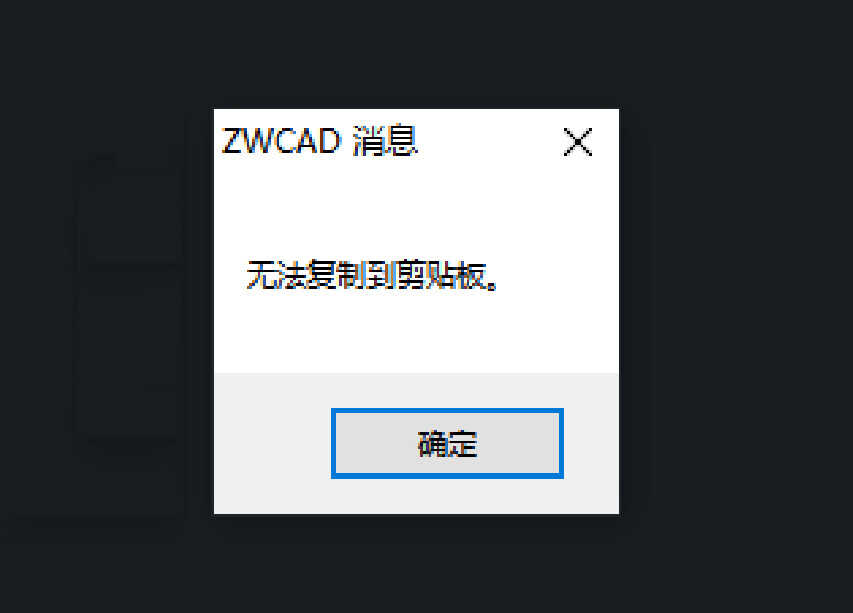

无法复制到剪切板

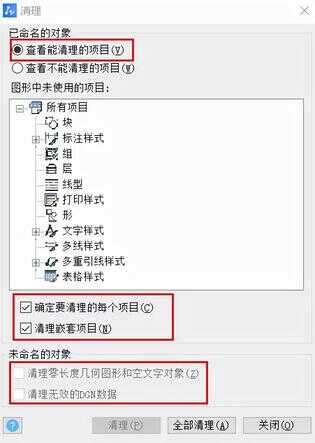

方法一:清理孤立的数据

这个也是我们最常用的一种方法,可以直接用CAD软件中的清理工具将图纸中的无用数据进行清理。



如果图中确实有这类数据,清理可能需要等待一段时间。如果之前就勾选了自动清理孤立的数据选项,打开清理对话框后就会开始清理,如果清理对话框长时间无响应的话请等待,一些图纸可能需要等几分钟。

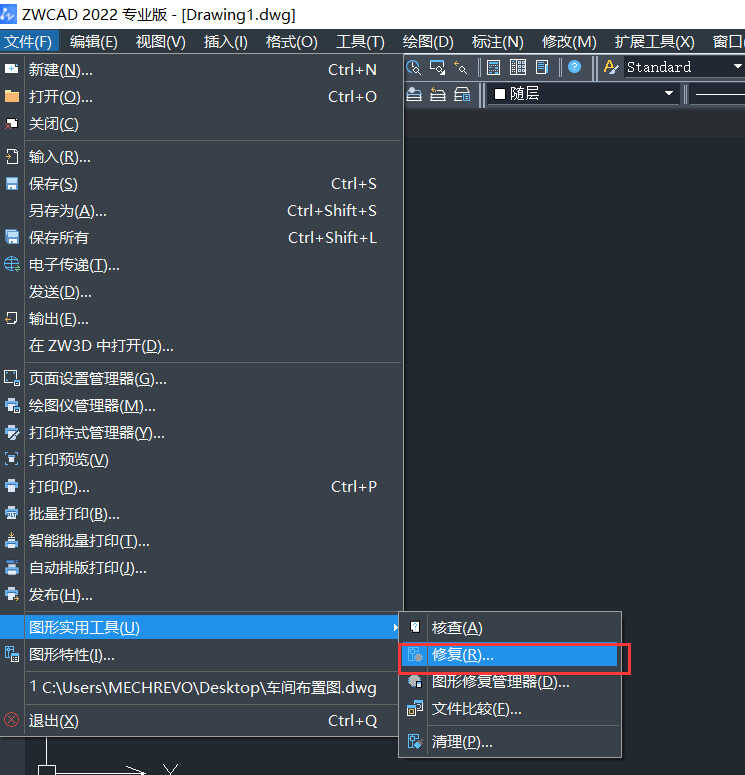

方法二:修复错误数据

图中如果有错误数据有时也会影响复制粘贴,如果通过上面的筛选没有找到无法复制的根源,可以使用CAD中的修复功能,将图纸进行修复。



方法三:自定义对象和代理实体

什么时候才会用这种方法呢?

当你进行复制的时候,没有任何提示,而粘贴的时候只能粘贴一部分的图形。或者在进行复制的时候直接提示无法复制到剪切板。

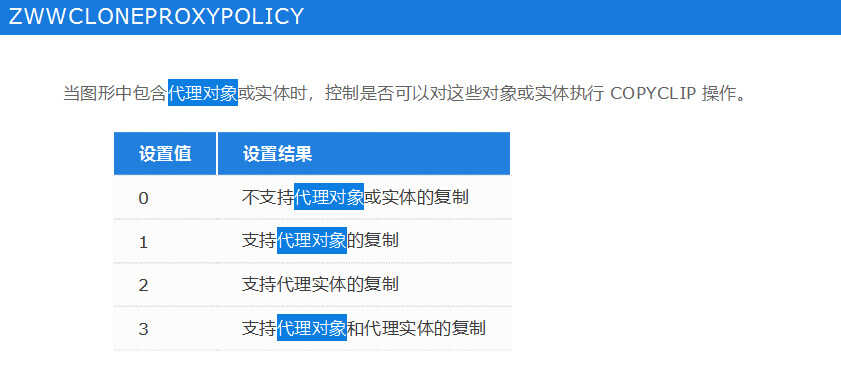

如何操作?选中要复制的图形,打开特性面板(CTRL+1),在对象类型列表中看是否有代理对象,如果有这类对象,也无法复制,代理对象在图块内也不行,在中望CAD中可设置代理对象的参数来实现代理对象的复制粘贴。



以上三种解是常见的无法复制粘贴的解决方法,当然,也会有比较特殊的情况。

有的小伙伴说,他的图形其实并不复杂,但是复制的时候依然出现类似的提示,这个时候可以检查一下线型,更换一下再重新操作。

还有一种情况是,即便是一条简单的直线,都无法复制粘贴,几番探究之后,可能有两种情况

第一个是在有加密软件的情况下,如果加密软件对于使用CTRL+C、CTRL+V有限制,那就无法复制。

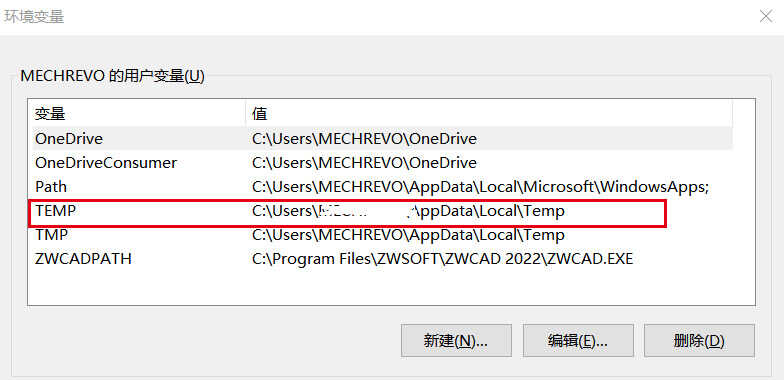

第二个情况是电脑的环境变量中的【TENP】这一栏中的路径和CAD软件中的路径不一致造成的。



以上是无法复制粘贴的全部解决方法了吗?当然不是,有一些情况需要具体在图纸中分析,如果大家有其他情况和解决办法,不妨留言评论,互相学习。
