568b接线顺序(网线T568A与T568B线序各种接法)

 人阅读 | 作者奔跑的小羊 | 时间:2022-10-28 13:24

RJ45 型网线插头又称水晶头,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序(图1)和 T568B 线序(图2)。

RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

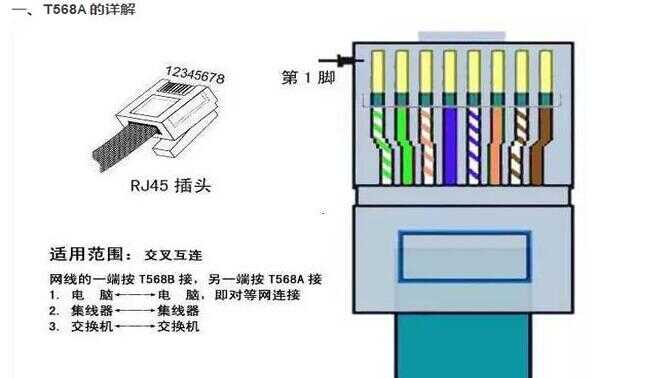

一、T568A 的详解

T568A 线序的适用范围

  这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接(图1),另一端按 T568B 线序接(图2),即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:

1. 电 脑←—→电 脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;

2. 集线器←—→集线器;

3. 交换机←—→交换机。

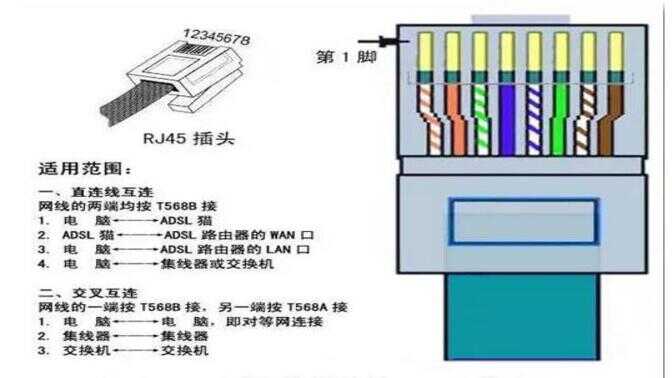

二、T568B接法详解

T568B 线序的适用范围

1、直连线互连

  网线的两端均按 T568B 接

1. 电 脑←—→ADSL 猫

2. ADSL猫←—→ADSL 路由器的 WAN 口

3. 电 脑←—→ADSL 路由器的 LAN 口

4. 电 脑←—→集线器或交换机

2、交叉互连

网线的一端按 T568B 接,另一端按 T568A 接

1. 电 脑←—→电 脑,即对等网连接

2. 集线器←—→集线器

3. 交换机←—→交换机

T568B 线序的接法

两台电脑通过网线直接连接(即对等网)的有关设置

上面已经提到两台电脑之间通过网线进行连接时,rj45 型网线插头与网线的接法是:一端按 t568a 线序接,一端按 t568b 线序接,然后网线经 rj45 插头播入要连接电脑的网线插口中,这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送,还必须进行相关的设置:

1. 指定每台电脑的 ip 地址:

可以选择 192.168.0.1 ——192.168.0.254 之间任何值作为这两台电脑的 ip 地址,注意 ip 地址不要重复使用。

2. 设置每台电脑的子网掩码为: 255.255.255.0

3. 设置每台电脑的网关一样:

例如,如果第一台电脑的 ip 地址是 192.168.0.1,第二台电脑的 ip 地址是 192.168.0.2,则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2,或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值,例如两台机子的网关都取192.168.0.100。

4. 设置要访问电脑的硬盘为共享:设置共享的方法与局域网中的操作相同。

完成了上面 1. —— 4. 项的设置后,在电脑的“网上邻居”中就可以看到互相连接的电脑了,接下来就可以像局域网那样用“复制-粘贴”互相传送数据了。

网线接法 - 网线插座接法

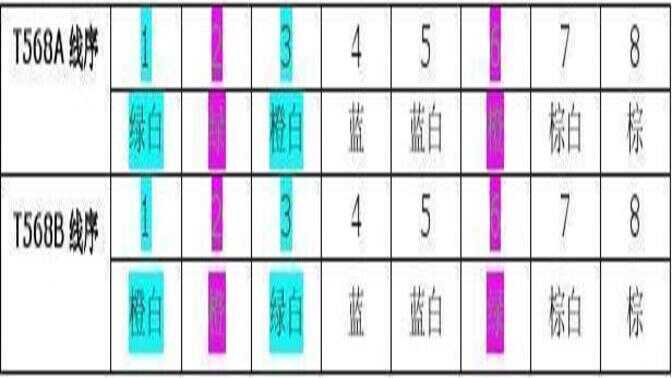

EIA/TIA(电子/电信工业联盟)的布线标准中规定了两种双绞线的线序568A与568B。

T568A的接法是:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的接法是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

A和B的不同之处其实就是1和3、2和6号线的位置互换一下。

100BASE-T4RJ-45对双绞线的规定如下:

1、2用于发送,3、6用于接收,4、5,7、8是双向线。

1、2双绞,3、6双绞,4、5双绞,7、8双绞。

除两台PC机之间用交叉线连接之外,一般情况我们使用的直连线连接。

1000BASE-T是使用4对线芯收发数据。每对线芯,一根接收,一根发送;(可以用五类线及以上的线缆传输)。
