路由器（Router），是连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号。 路由器是互联网络的枢纽，"交通警察"。目前路由器已经广泛应用于各行各业，各种不同档次的产品已成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军。路由和交换机之间的主要区别就是交换机发生在OSI参考模型第二层（数据链路层），而路由发生在第三层，即网络层。这一区别决定了路由和交换机在移动信息的过程中需要使用不同的控制信息，所以说两者实现各自功能的方式是不同的。

路由器又称网关设备（Gateway）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。当数据从一个子网传输到另一个子网时，可通过路由器的路由功能来完成。因此，路由器具有判断网络地址和选择IP路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息，属网络层的一种互联设备。

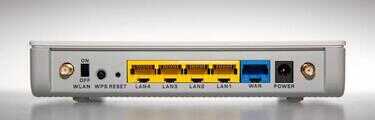

路由器接口实物图

一、路由器接口介绍

电源接口（POWER）：接口连接电源。

复位键（RESET）：此按键可以还原路由器的出厂设置。

猫(MODEM)或者是交换机与路由器连接口（WAN）：此接口用一条网线与家用宽带调制解调器（或者与交换机）进行连接。

电脑与路由器连接口（LAN1~4）：此接口用一条网线把电脑与路由器进行连接。

需注意的是：

1、WAN口与LAN口一定不能接反。

2、家用无线路由器和有线路由器的IP地址根据品牌不同，主要有192.168.1.1和192.168.0.1两种。

3、IP地址与登录名称与密码一般标注在路由器的底部。

4、登录无线路由器网，有的出厂默认登录账户：admin登录密码：admin；有的无线路由器的出厂默认登录账户是：admin 登录密码是空的。

二、路由器分类介绍

1、按使用分类，可分为：接入路由器、企业或校园级路由器、骨干级路由器、太比特路由器、多WAN路由器、3G无线路由器。

2、按功能分类，可分为：宽带路由器、模块化路由器、非模块化路由器、虚拟路由器，核心路由器、无线路由器、独臂路由器、无线网络路由器、智能流控路由器、动态限速路由器。

各种类的路由器，这里就不一一讲解了，大家有兴趣的，可以自行百度学习。

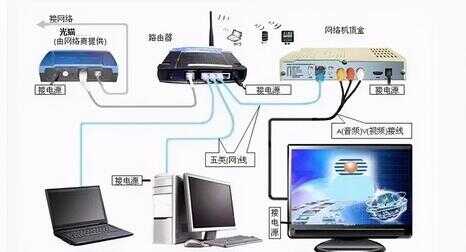

路由器网络连接示意图

三、相关设置介绍

常用的家用路由器的设置，大家可以阅读文章末尾推荐阅读的文章，有图文或者视频教学。

（1）家用设置

1、在IE中写入路由器的网关的IP地址（在路由器后面有，一般为：192.168.1.1）就会出现登陆界面。

输入其访问帐号和访问密码就进入路由器的访问界面了。主要对其网络参数、DHCP服务器和安全规则进行设置就可以轻松的进行上网了。

选择“网络参数”选项，然后选择LAN口参数设置。该选项主要是对路由器的参数进行设置。

2、MAC地址是本路由器对局域网的MAC地址，此值不可更改。IP地址是本路由器对局域网的IP地址，局域网中所有计算机的默认网关必须设置为该IP地址。需要注意的是如果改变了LAN口的IP地址，必须用新的IP地址才能登录本路由器进行WEB界面管理。

而且如果你所设置的新的LAN口IP地址与原来的LAN口IP地址不在同一网段的话，本路由器的虚拟服务器和DMZ主机功能将失效。如果希望启用这些功能，就要重新对其进行设置。子网掩码是本路由器对局域网的子网掩码，一般为255.255.255.0，局域网中所有计算机的子网掩码必须与此处设置相同。

选择“WAN口设置”主要是对上网方式和权限进行设置。

3、DHCP服务器设置

TCP/IP协议设置包括IP地址、子网掩码、网关、以及DNS服务器等。为局域网中所有的计算机正确配置TCP/IP协议并不是一件容易的事，幸运的是，DHCP服务器提供了这种功能。如果使用本路由器的DHCP服务器功能的话，您可以让DHCP服务器自动替您配置局域网中各计算机的TCP/IP协议。选择“DHCP服务器”就可以对路由器的的DHCP服务器功能进行设置。一般在电脑设置ip地址时，选择“自动获取ip地址”，这都是开启了DHCP服务才能使用的。

（2）无线设置

1、检查物理线：先检查线有没有连好，对应的灯是否闪烁正常，如果正常就进行下一步

2、登陆无线路由器界面，家庭由各品牌的软件设计都比较人性化，进去后很容易设置，先设置WAN口，选择PPPOE，输入账号和密码然后点连接

3、最后看下无线路由器系统信息里面的连接状态。如果有IP了就说明连接正常了

4、如果你不希望自己的宽带被蹭网，可以在无线安全设置界面设置开启无线安全密码，目前家用路由器安全级别最高的为wpa2-psk，最少为8个数字或字母（严格区分大小写）。

无线路由器出错原因

1、可能是因为无线路由器的LAN口IP和猫的IP为同一IP，可能导致拨不上号（以前见的比较多）

2、可能是ISP上设置问题，你可以把电脑网卡的MAC地址克隆到无线路由器的WAN口

如果还不能解决，那可能无线路由就真的有问题了。

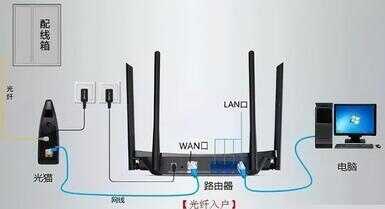

简单的路由器连接示意图

四、故障排查

宽带路由器是共享上网的必须设备，多台计算机连接后都从宽带路由器处获得分发的信号。因此这方面的维护及故障排查工作也不可忽视。

（1）网速慢

使用宽带路由器后上网速度变慢

故障现象：有两台电脑要共享上网，因此安装了宽带路由器，可是就算只有一台电脑在上网，速度也很慢，这是什么原因?

故障解决：这其实不能算作故障。通过宽带路由器共享上网，会使上网速度存在一定的损耗，这是避免不了的。不过可以通过以下办法将这种损耗降至最低，即更改路由器的MTU值：

MTU值的意思是网络上传送的最大数据包，单位是字节。不同的接入方式，

MTU值是不一样的，如果值太大就会产生很多数据包碎片，增加丢包率，降低网络速度。平常使用的宽带PPPoE连接方式，其MTU值最大为1492，解决的办法就是在注册表中对MaxMTU值逐步调低，直到网络最正常为止。MaxMTU在注册表中的位置是：

HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\sNetTrans\00yy，键名为“MaxMTU”，其中“yy”是TCP/IP的入口，随设置的不同而不同，一般在00到30之间。

那么又如何判定某个MTU值是最适合的呢?进入DOS环境，输入以下命令行：

ping -f -l 1492 192.168.0.1.

提示：其中“192.168.0.1”是网关IP地址，1492为数据包的长度，参数“-l”中是小写的L.如果出现下面信息：Packet needs to be fragmented but DF set，那就表示MTU值太大了。

而如果出现：Reply from 192.168.0.1： bytes=1492 time<10ms TTL=128则表示此MTU值是可行的，不过还是建议多试几个找到最佳值。

问题总结：这也是使用宽带路由器上网的一个小小弊端。通过对网速的实测证明，在ADSL接入电脑之间安装宽带路由器后，在多台电脑同时在线的情况下，由于路由器在地址解析、路由分发等方面的耽误，实际到达电脑的速度比单机直接连入ADSL线路要稍慢一些。

（2）不能拨号

接上宽带路由器不能拨号

故障现象：通过一台服务器作代理共享ADSL上网，拨号一直正常;加装了宽带路由器之后，就无法拨号。

故障解决：根据现象来看，刚买回的产品硬件方面应该是不会有问题的，问题大多出在路由器的软件设置方面。可找到路由器的产品说明书，按其默认IP地址进入配置界面，因为使用的是ADSL拨号上网，所以网络协议应该选择PPPoE方式;另外还必须正确填写从ISP处获得的ADSL用户名和密码;接着启用DHCP服务，目的是让路由器自动为与其相连的客户端分配IP地址以及DNS信息等。通过这几步配置后再拨号，一般都能解决问题。

另外，宽带路由器一般都具有自动拨号的功能，如果手动拨号出现问题，可以在路由器里按照刚才的设置方法配置后，即可网内所有电脑开机就在线，无须再拨号。

问题总结：从此例可以看出，宽带路由器的问题大都出自软件配置。

（3）频繁掉线

使用宽带路由器方式共享上网频繁掉线

故障现象：一个4台计算机的局域网络通过宽带路由器共享ADSL，其中一台计算机出现每隔一段时间就会断线又自动重连的问题。

故障解决：能够连接网络只是定时断线，说明问题还是出在宽带路由器本身，比如稳定性、设置方面等;可以按照以下思路或办法去排查。

1、检查是否因为局域网内经常有人使用BT软件下载资料。在共享网络中这是一个影响速度的大问题。

2、到路由器的系统日志里检查，通过对出错信息的分析看能否找到原因;或者在路由器“WAN设置”里选择“按需连接”，然后把自动断线等待时间设成0分钟。

3、把路由器恢复成出厂默认设置，再输入密码重新配置一次(其他设置先别动)。

4、到路由器官方网站上查找与此产品相关的最新升级、补丁程序。

5、当局域网内某一台电脑中了ARP病毒时，整个局域网内的电脑都会受到影响，表现为本地连接正常，ping网关地址也正常，但就是上不了网或经常掉线。这时你可以点击开始-运行-CMD然后再输入arp -a,当你在物理地址（不是IP地址）那一列看到有两个相同的物理地址时，就表明有人电脑中了ARP病毒。正常情况下，局域网内所有电脑的物理地址必须不一样。一般情况下，那两个物理地址相同的一个是路由器，另一个就是中毒的电脑。拔掉中毒电脑网线，对其他电脑运行arp -d.然后其他电脑就可以正常上网了。而中毒电脑只有重装系统，因为杀毒软件是防不了的毒一般也就杀不出来。

问题总结：网络设备的不断重启现象比较常见，问题也可能来自多个方面。排查这类问题时应该细心，大胆地多考虑一些问题源。

（4）无法登录

无法登录至宽带路由器设置页面

故障现象：想对宽带路由器作共享上网设置，为何进不了管理界面?

故障解决：如果以前成功进入过设置界面，那首先检查宽带路由器与电脑的硬件连接情况，比如网卡和路由器的对应LAN口上的指示灯是否正常闪烁;接着检查是否在系统中有软件防火墙存在，否则关闭它;然后查看网卡的网络属性，查看路由器说明书，如果其默认情况下开启DHCP服务，就将网卡设为“自动获取IP地址”，不然须将本机地址设为与宽带路由器同一网段，再将网关地址设为路由器的默认IP地址。

由于一般宽带路由器提供的都是Web管理方式，因此打开“Internet选项”对话框，选择“连接”选项卡，如果曾经创建过连接请勾选“从不进行拨号连接”选项，再点击局域网设置，清空所有选项。或长按复位键（RESET），复位后重新设置。通过以上解决办法的综合运用，应该可以解决此问题了。

问题总结：无法进入宽带路由器管理界面作设置的问题，也很常见。一方面要认真阅读产品说明书，输入正确的路由器默认地址;另一方面应查看宽带路由器与计算机是否正确连接。这样才能保证能正常进入宽带路由器的管理界面。
