美的变频空调内机显示面板E3，查询美的故障代码是内风机失速故障，也就是cpu检测不到风机霍尔输出的pg信号造成的，经过初步检查，内风机不转，外机已经正常工作内机蒸发器已经结霜，过一会，内机检测到故障停机同时显示故障代码。

拆开室内机检查风机电机不卡顿，转动灵活，风机电容容量正常，风机各绕组正常，用手慢慢转动风轮，并且用万用表测量电机霍尔输出的电压能在0-12伏之间跳变并且这个信号也送到了cpu检测脚。说明e3并不是pg信号造成的，就是因为风机不转才导致的没有风机pg信号。试着短路复合光耦输出风机正常工作，又试着短路Q1集电极发射机风机也能正常旋转，看来就是cpu没有输出能启动风机的信号造成的。空调现在各个功能都正常，唯独cpu不输出风机信号，难道cpu坏了吗？答案是否定的，cpu为什么没有输出风机信号，看来是有原因的，那就是cpu检测到一种问题，达不到这个条件那cpu就不输出风机信号，那就是过零检测电路出问题了，输入到cpu的过零检测信号不正确，那cpu就不能输出正确的风机信号。

案例1

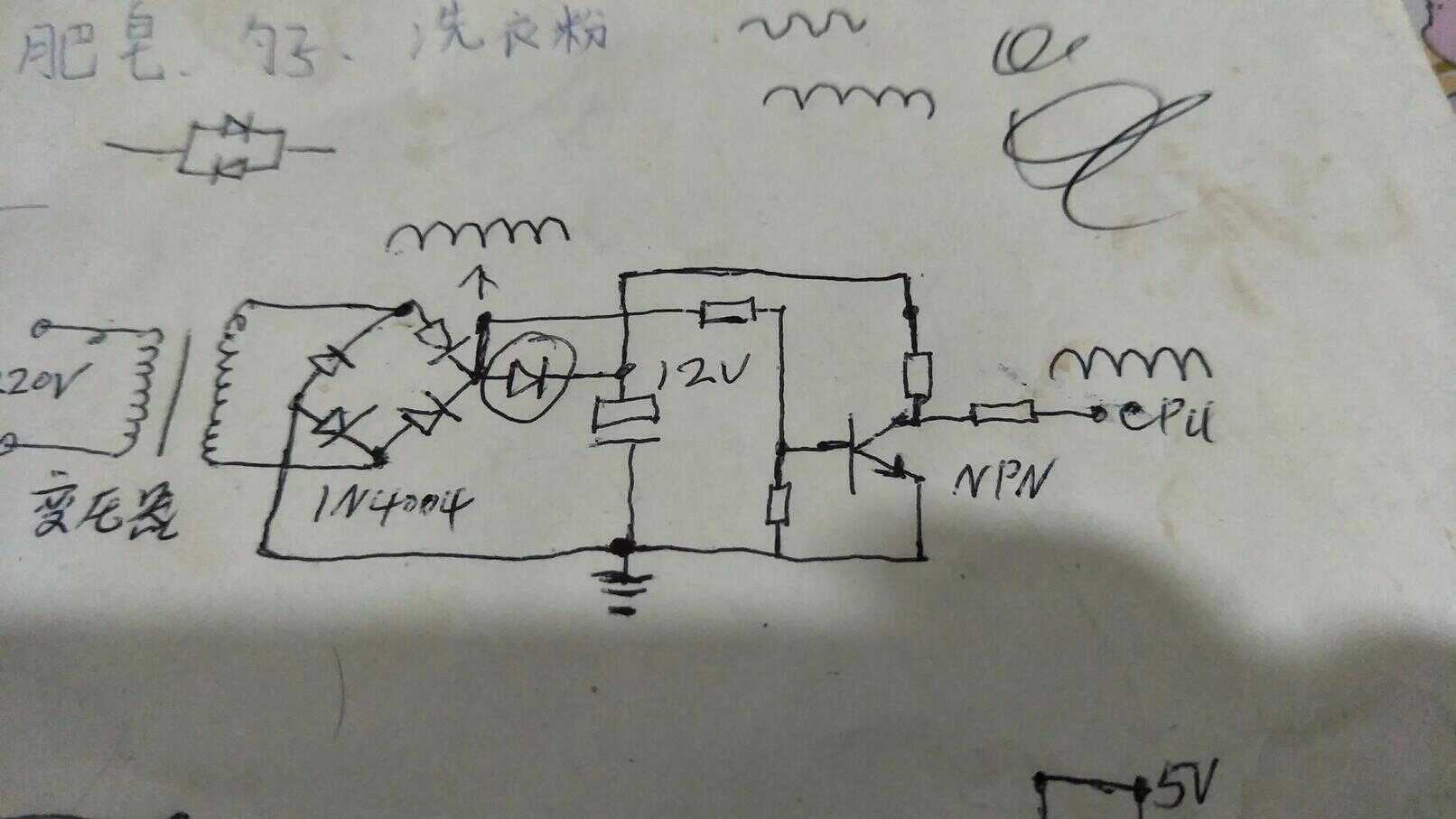

一台美的空调面板显示E3，外机工作正常，内风机不转，拆机检查风机电机风机电容都正常，电机输出的pg信号随着转动风轮也能正常输出pg信号。看来是cpu没有输出风机信号造成的，万用表测量变压器后面四只整流管后的电压，发现只有6伏，应该差不多12伏左右才对，直接更换四只整流管，在测量电压达到了12伏，这时风机已经正常转动，整个空调工作正常。经过测量换下来的四只整流管，有一只开路。虽然这台空调是过零检测电路出问题导致的风机不转而显示e3，但是它却不显示e2从而增加了检查难度。

风机控制输出和电机pg信号检测



其实在修理检查过程中还发现一种问题，那就是风轮电机有震动的感觉，就是不转，我猜测是因为过零检测电路出问题，cpu只检测到了正半周信号或者负半周信号，cpu只输出了正半周信号到风机电路，进入可控硅控制，这时可控硅只有在交流电的正半周才导通，相当于交流电被整流了，加在风机绕组上的是脉动直流电，所以交流风机是不转的，大家可能不会相信双向可控硅是可以把交流电整流成直流电，都知道可控硅是通过交流电的不能整流，其实双向可控硅完全可以当整流管使用的。如果交流电正半周加在可控硅上，这时可控硅控制级加上一个电压，促使可控硅导通，在负半周时可控硅截止不导通，这就成了一个受控制的整流管了。

案例2

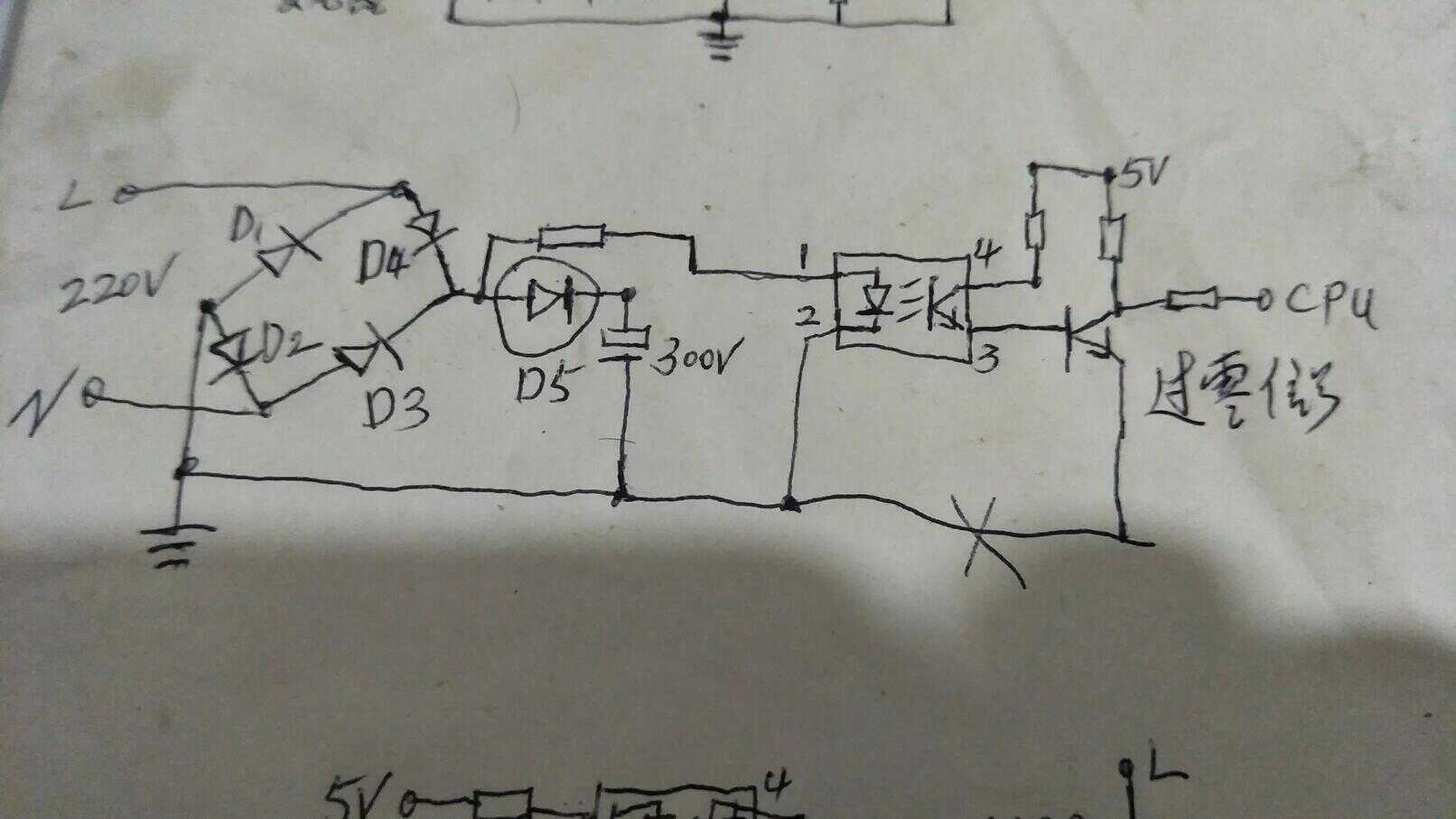

一台约克空调风机不转，外机工作正常，经过检查，风机电容，pg信号都正常，判断cpu没有输出风机启动信号，直接检查过零检测电路，下图为该空调过零检测电路，画的不太准确大概电路是这样的。



220伏交流电经过四只整流管整流，在d5左侧形成约220伏的直流电，经过电阻到光耦，再到后级电路到cpu完成过零检测电路的检测。

经过万用表测量，d5左侧电压为300伏与d5右侧电压相同了也就是这里的电压也被滤波了。，这里应该是没有经过电容滤波的电压应该为200多伏才对，果断拆下d5测量发现d5软击穿，更换d5二极管，风机工作正常了。上图画的潦草，没有参照，脑子想到哪就画到哪，就是表达那个意思，错误的地方还望大家指正。
