1、简介

　　本系列UPS 是一种先进的在线式正弦波不间断供电系统，可以为您的精密设备提供可靠、安全的交流电源。其适用范围很广，可以用在电脑设备、通信系统以及工业自动控制设备上，同时还可提供丰富的选配件功能，满足不同需求。它的双转换在线式设计，不同于后备式UPS。当市电正常时，它会对市电进行调整、滤波，为您的设备提供更加的电源；当市电异常或中断时，它会无时间中断地从备用电池为您的设备提供的后备电源；在过载或逆变失败情况下，UPS 会转换到旁路状态，由市电供电；若过载情况消除，UPS 会自动转回到逆变器供电状态。



本手册适用于CASTLE 6G系列产品，包括：

　　C6K：内置电池的标准机型。

　　C6KS：可外接电池的长延时机型。

　　C10K：内置电池的标准机型。

　　C10KS：可外接电池的长延时机型。

　　3C10KS：三相输入单相输出，可外接电池的长延时机型。

2、安装

　　2.1 拆包检查

　　1. 拆开UPS 包装，目测机器外观，检查其是否在运输中有碰撞损坏。

　　2. 如发现运输损坏现象或随机附件缺少，请立即联系经销商或承运商。随机附件：使用手册一本。

2.2 UPS连接

　　1. 请参照配线表选择各连接线。

　　2. 打开UPS后面板上的端子排盖板。

　　3. 将输入地线连接到端子排左侧后面板上的接地端。

　　4. 将输出地线连接到端子排右侧后面板上的接地端。

　　5. 将输出电缆的导线连接到端子排输出端。

　　6. 将输入电缆的导线连接到端子排输入端，需要外接电池的请将电池电缆的导线接到端子排电池输入端。

7. 将绑线穿过束线架。

　　8. 用绑线将输入、输出、电池线捆好，将绑线调节到合适位置，固定好电缆。

　　9. 重新装上盖板并用螺丝锁紧盖板。

　　10. 接通市电，将UPS输入保护开关置于“ON”，UPS通电。

　　2.3 外接电池的安装

　　CASTLE 长延时机均采用16节电池，串联成192VDC为1组，可多组电池并联；电池连接程序非常重要，若未按照程序进行，可能会有电击危险，所以请严格按照下列步骤进行：

1. 串联合适的电池组，建议电池组中串接丝进行保护。

　　2. 选择合适的电池电缆连接电池和UPS（参照2.2配线表）。UPS和电池之间必须接一个空气直流开关，开关的电压电流规格不得小于下表所示对应型号UPS 的电池电压和电流规格

　　3. 将电池连接线对应接UPS，完成UPS与电池连接，UPS先不接任何负载，然后将电池组开关置于“ON”，接通市电，UPS开始对电池组充电。

　　2.4 连接到计算机接口

　　计算机接口：标准的RS232接口，用RS232通讯电缆连接UPS与监控设备。

1. 将RS232通讯电缆一端连接到计算机的串行口。

2. 将RS232通讯电缆另一端连接到UPS的计算机接口。

3、控制面板

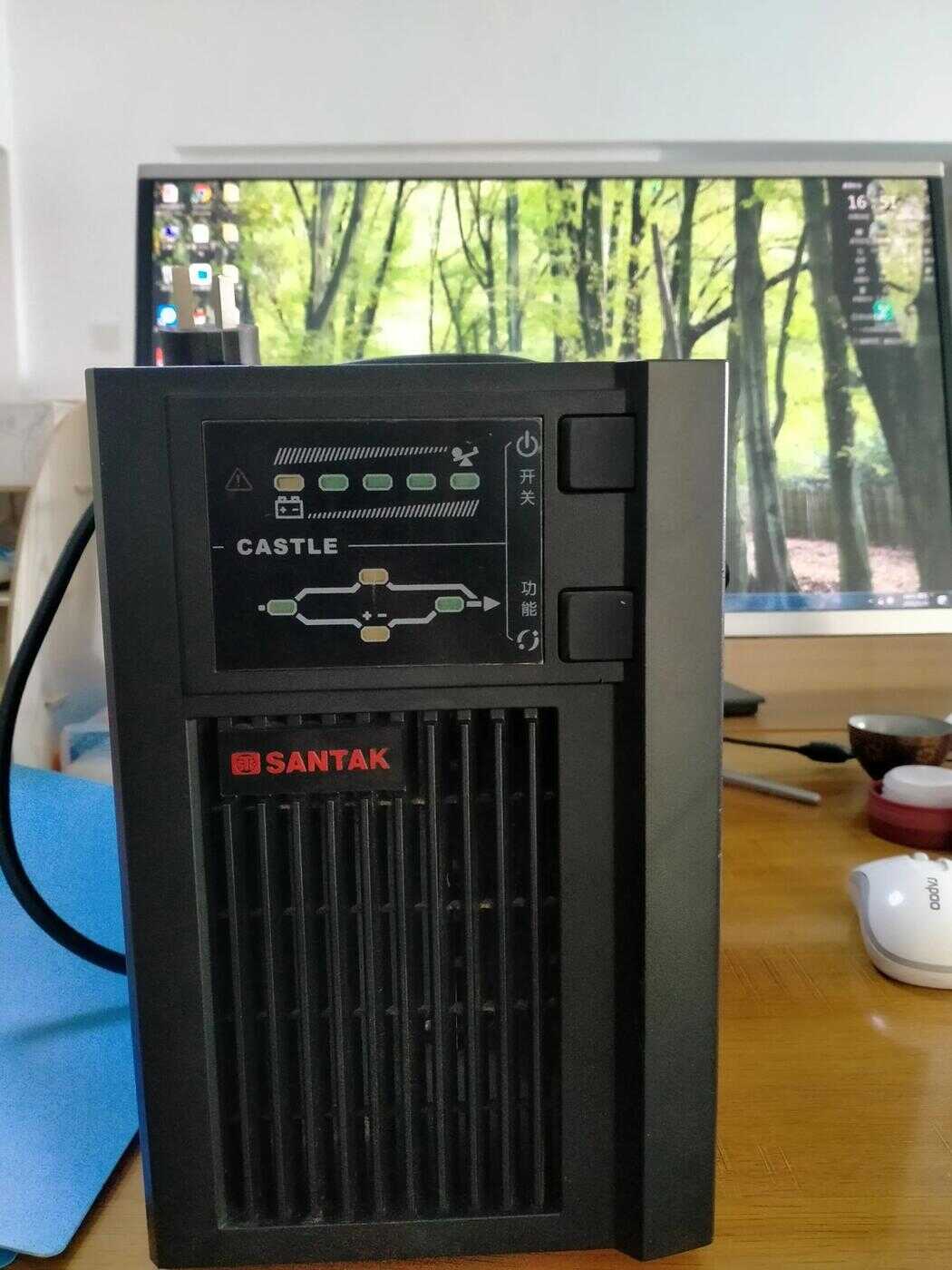

　　操作显示面板位于UPS的前面板，包括2个控制键、4个LED指示灯和LCD屏。

　　1、开/关机键：控制UPS的开启与关断

　　2、功能键：静音（旁路和电池模式下长按2秒以上，10秒以下，消除旁路和电池模式告警声；长按10秒以上，消除所有告警声。重复操作可取消静音）；电池自检（市电模式下长按2秒以上，10秒以下）；短按切换LCD显示信息。

　　3、LED指示灯：包括正常指示灯、电池指示灯、旁路指示灯、故障指示灯。

4、操作

　　开机准备

　　1.接通市电，先闭合电池输入开关，然后将UPS旁路保护开关置于“ON”，请根据控制面板显示查看电池的节数（按功能键切换），如显示值与实际电池节数不一致，请拨打山特服务热线或与经销商联系。

　　UPS开机操作分为：市电开机和无市电直流开机。

　　市电开机

长按开机键1秒以上，UPS 执行开机，开机时UPS会进行自检。

　　UPS自检结束后进入正常工作，指示灯及显示屏处于如下状态：正常指示灯亮，无任何故障告警显示。

　　负载由UPS供电，图标显示UPS内置充电器正在给电池充电。

　　无市电直流开机（冷启动）

　　长按开机键1秒以上，UPS执行开机，开机时UPS会进行自检。

　　开机后电池指示灯亮，UPS所接负载电力由电池提供。

　　电池工作模式下，蜂鸣器4秒1叫，提示用户UPS工作在电池模式下，静音请按功能键2秒以上。

由于无市电输入，LCD屏右下角会交替出现04、08告警码。

　　4.2 关机

　　长按关机键1秒以上，UPS 执行关机。

　　关机后，UPS仍有旁路输出, 指示灯及显示屏处于如下状态：

　　UPS工作在旁路模式下，旁路指示灯亮，蜂鸣器2分钟叫1次，静音请按功能键2秒以上。

　　要使UPS无输出，请将市电断开，并断开旁路保护开关及电池开关。
