剖面图是从哪个方向看(剖面图的正确查看方式)

 人阅读 | 作者奔跑的小羊 | 时间:2022-10-14 11:51
剖面图又称剖切图,是通过对有关的图形,按照一定剖切方向所展示的内部构造图例,但是很多人都不知道剖面图应从剖面线的那一面看,下面岚禾设计为大家介绍,

剖面图的剖面方向怎样看:

问: 剖面图的剖面方向怎样看?

答:方法大致分为三种。

方法一

以数、字的方向为准。

方法二

看剖面箭头所指的方向,顺着箭头所指的方向看。

方法三

上图从左往右看右半部分,反之亦然。

分析:

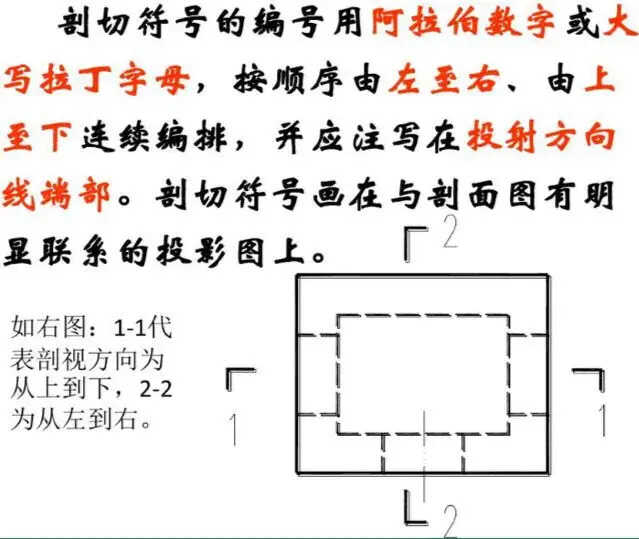

剖切符号方向

图一

图二

温馨提示: 在文章的最后为大家总结,首先先论长短,长的代表从这个地方剖,短的代表朝哪边看,对于剖切索引来说,是长细线相对于短粗线来说是方向。
