今天来说使用CAD梦想画图软件将CAD图纸打印成PDF文件的时候怎么让图形显示的更清楚呢。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

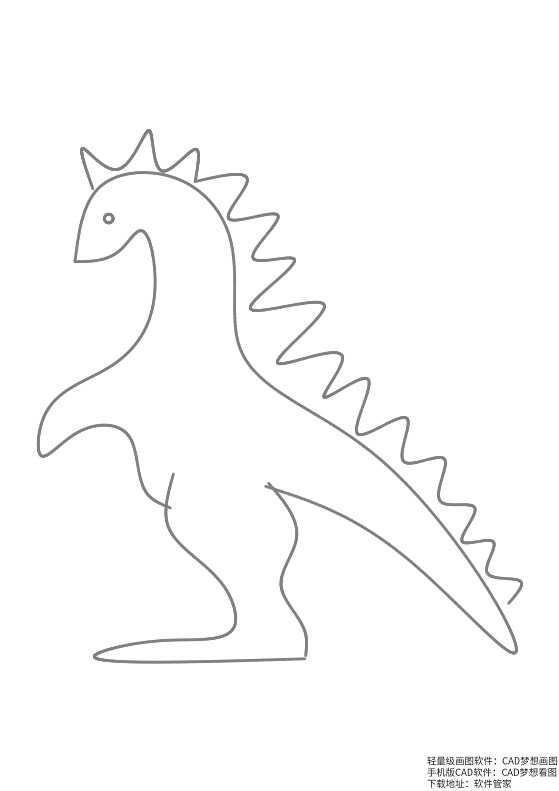

1.这个是我们没有做什么打印参数调整后的PDF文件，如下图所示：

调整前

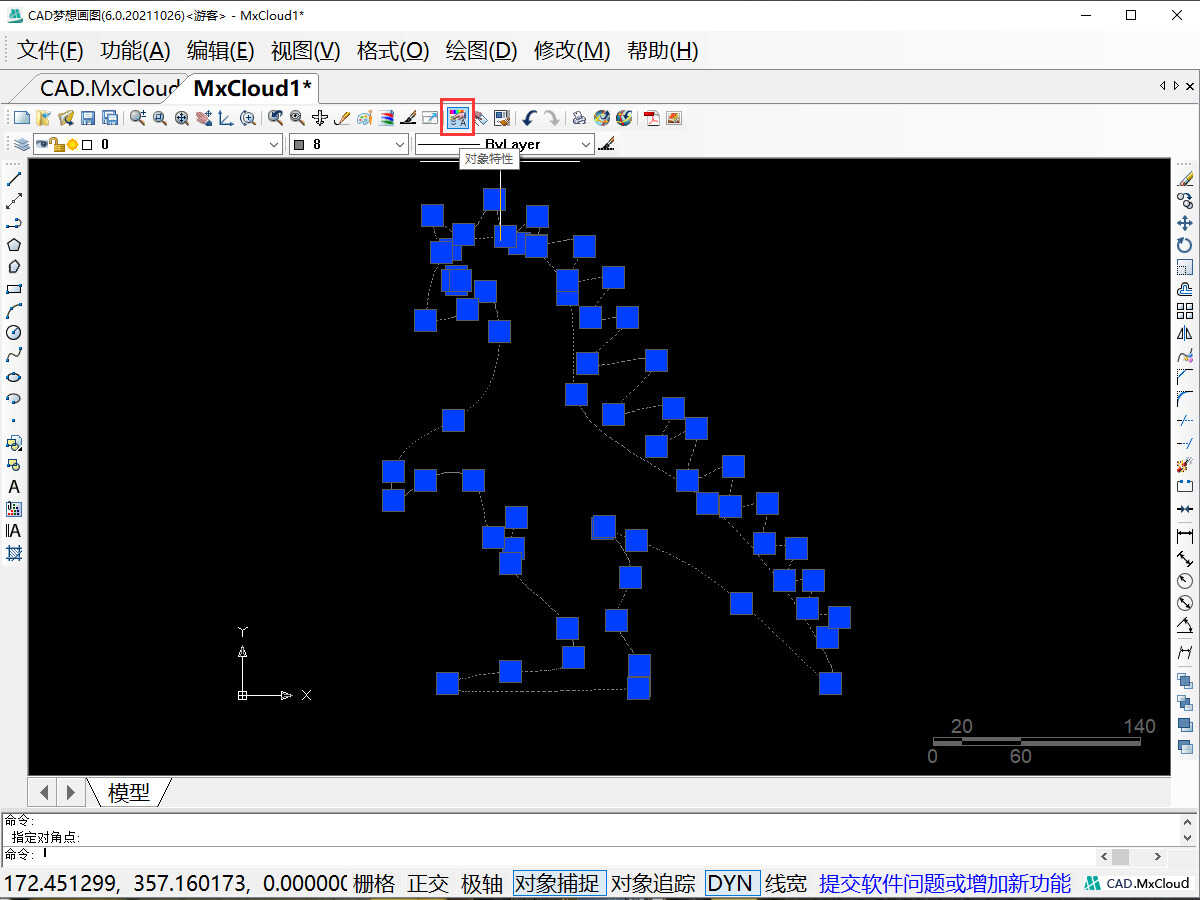

2.先框选需要打印的对象，点击菜单栏上的“对象属性”图标，如下图所示：

对象特性

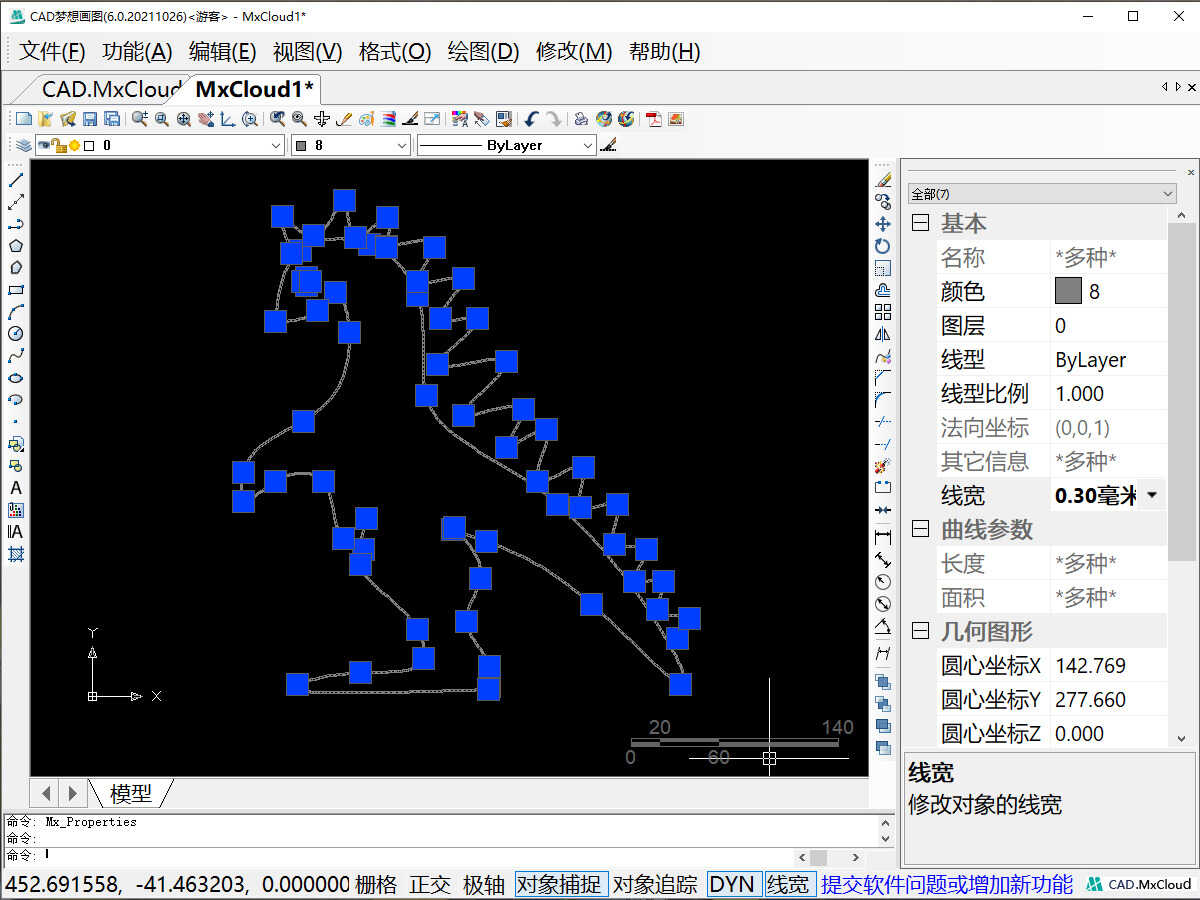

3.接着在右边弹出的特性面板中把线宽调整为0.3mm,如下图所示：

调整线宽

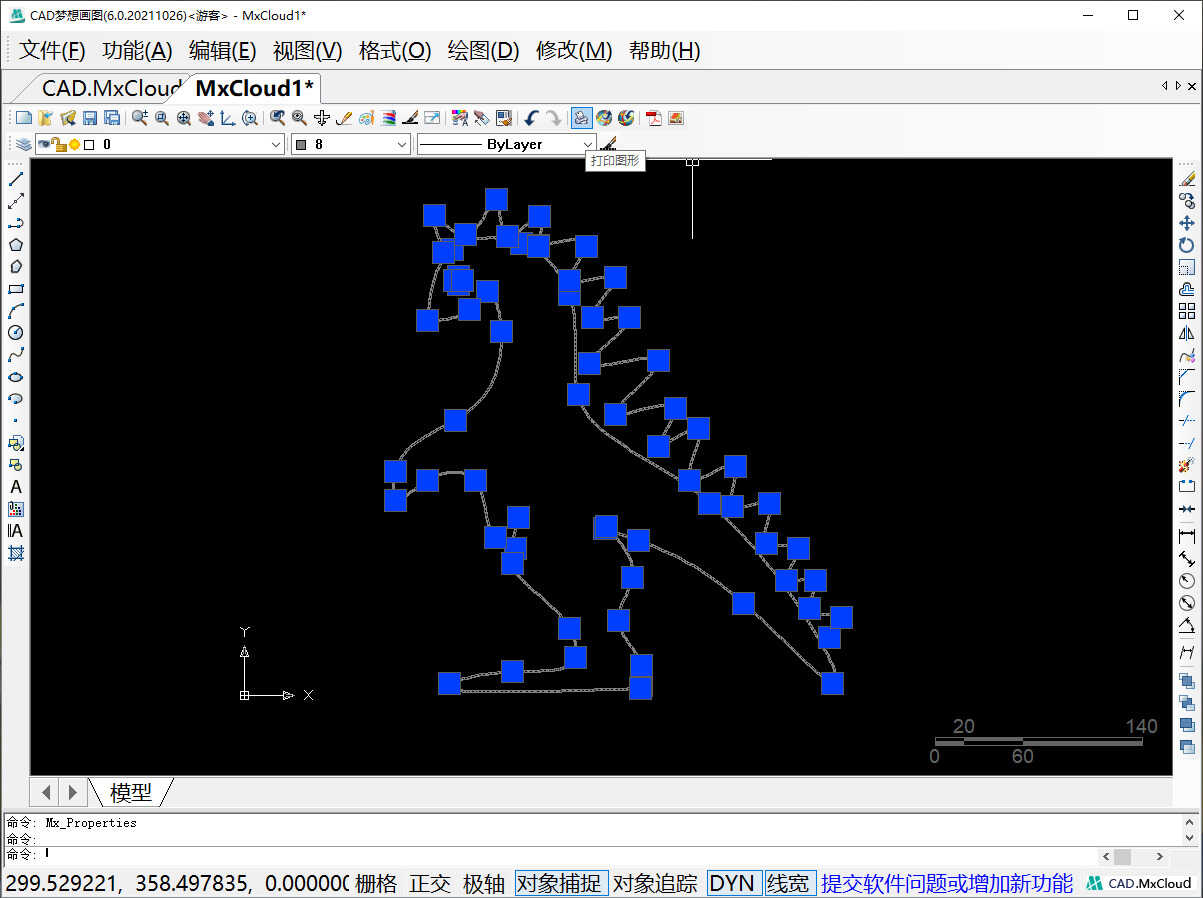

4、关闭特性选项面板，点击上方打印图形图标，如下图所示：

打印图形

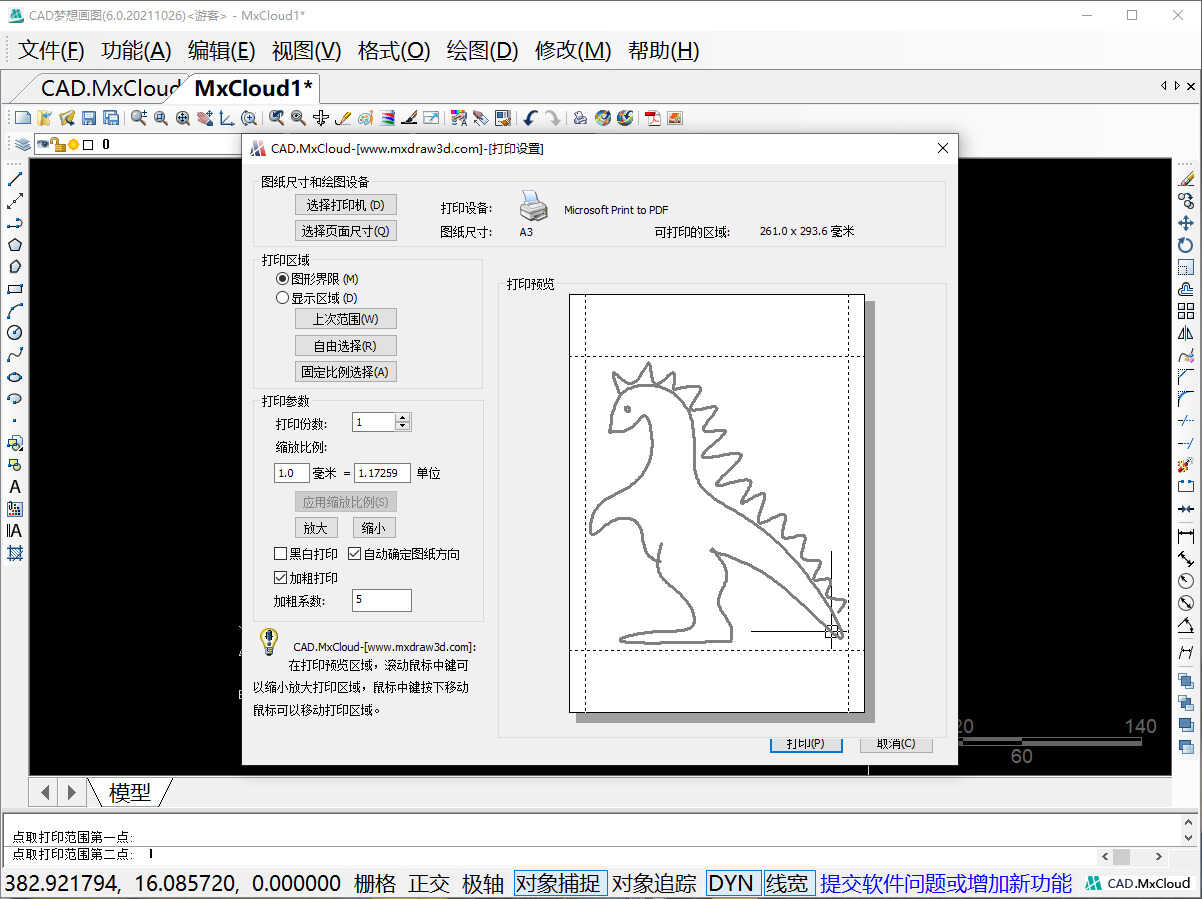

5.弹出打印设计对话框，调整打印机的参数，最主要的是要把加粗打印打上勾，加粗系数调大数值，如下图所示：

打印参数设置

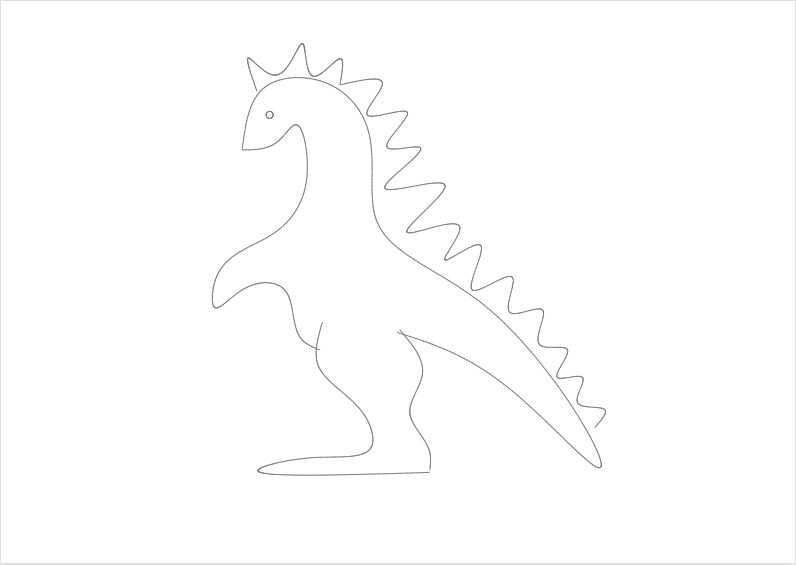

6.设置好参数打印出来的PDF文件就显示的比之前的清晰多了，如下图所示：

调整后
