二极管的正负极图示(判断二极管正负极的方法)

 人阅读 | 作者奔跑的小羊 | 时间:2022-10-24 19:52

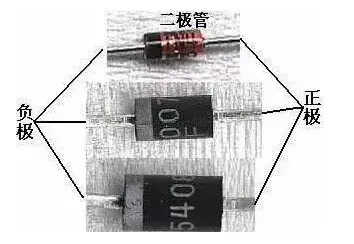

一、普通二极管有色端标识一极为负极;

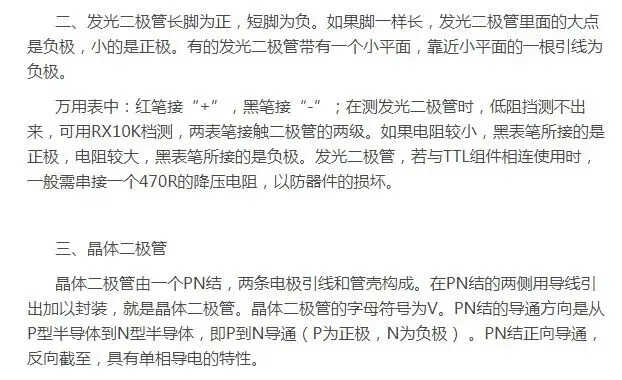

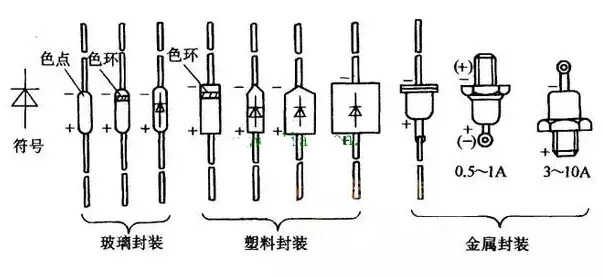

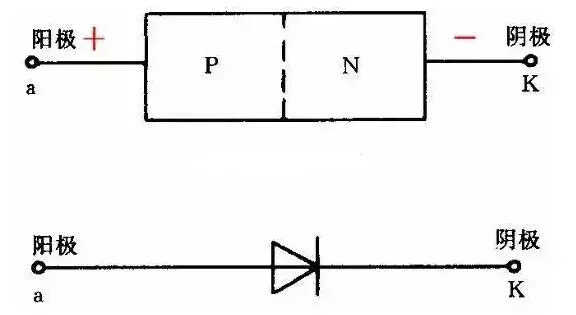

二极管封装及其方向如下图示:



印制板中通过PCB板上丝印来判别二极管方向的方法总结如下:



通常情况下:

1、有缺口的一端为负极;

2、有横杠的一端为负极;

3、有白色双杠的一端为负极;

4、三角形箭头方向的一端为负极;

5、插件二极管丝印小圆一端是负极,大圆是正极。

在立式焊接的情况下原件本体在正极圈里

6、插件发光二极管方孔为第一脚为正极。
