气体放电管属于什么器件(气体放电管的原理以及应用)

 人阅读 | 作者奔跑的小羊 | 时间:2022-10-24 19:54

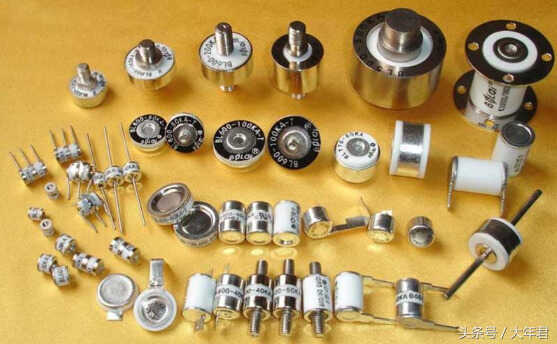

气体放电管是一种浪涌保护元器件,经常被用于通讯设备防雷使用,一般是用陶瓷密闭封装,内部有两个或数个带间隙的金属电极,其中里面充以惰性气体,这就构成了气体放电管结构,有两极式和三极式两种, 两极式主要是用于线路间的保护,而三极式多了一根地线,主要是用于线与地之间的保护 。如下图是各式各样的气体放电管



一、气体放电管工作原理

气体放电管两电极出现高压时候,一旦过高的电压超过放电管本身的击穿电压时 ,这时候管内的气体在电场作用下发生电离而形成导体,使得原有绝缘状态改变,由于接地作用使得大量的电流以及电荷立即接地泄放,最终使雷击的能量不能通过被保护的设备,当过电压消失后,管内的气体又很快恢复到原来的绝缘状态,电路恢复正常,这就是气体放电管的基本原理。



二、气体放电管保护电路

气体放电管具有泄流能力大、电容小、绝缘电阻高等特点,常与瞬态抑制二极管、齐纳二极管、 压敏电阻等器件混合使用,使其充分发挥各类器件的长处,使电路得到最优化保护

TVS管与气体放电管混联使用



压敏电阻与气体放电管配合使用



三、气体放电管的选择

气体放电管的选择要根据实际情况,比如实际工作环境的电压波动情况。一般而言,在直流电路当中,气体放电管击穿电压应为工作电压的2倍左右,但是在交流电路当中,击穿电压为工作电压的3倍左右,同时还要考虑气体放电管大小以及接地线长度,安装时候地线越短越好。
