倒顺开关220v接线图原理(电机倒顺开关的实物接线方法)

 人阅读 | 作者奔跑的小羊 | 时间:2022-10-24 19:54

倒顺开关简介

倒顺开关也称为顺逆开关。它的作用主要是连通、断开电源或负载,可以使电机正转或反转,主要是给单相、三相电动机做正反转用。目前主要应用在需要正、反两方向旋转的场合,如:电动车、吊车、电梯、升降机等。

倒顺开关有三个位置,中间位置是停止,往一边拨动是顺时针旋转,另一边是逆时针旋转,简而言之就是控制电机的正反转。如下图所示:

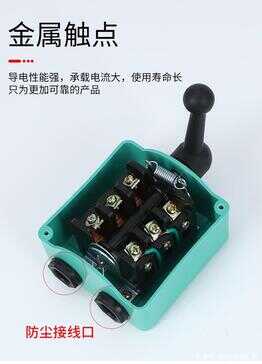

倒顺开关实物图片



倒顺开关原理

三相电源提供一个旋转磁场,使三相电机转动,因电源三相的线序接法不同,磁场可顺时针旋转,也可以逆时针旋转。为改变转向,只需要将电动机电源的任意两相相序进行改变即可完成。一般的倒顺开关有两排六个端子,调相通过中间触头换向接触,达到换相目的。以三相电机倒顺开关为例,
