rc振荡电路为什么会振荡(三极管RC振荡原理)

 人阅读 | 作者奔跑的小羊 | 时间:2022-10-24 19:57



在我们电子线路中比如说单片机、嵌入式、石英手表、电脑、汽车电子、卫星等等电子设备都离不开振荡电路,但是大多数人都不知道振荡电路的工作原理,这样维修电子产品时就非常困难,今天就带着大家学习一下三极管RC振荡电路知识.

一.电路原理。

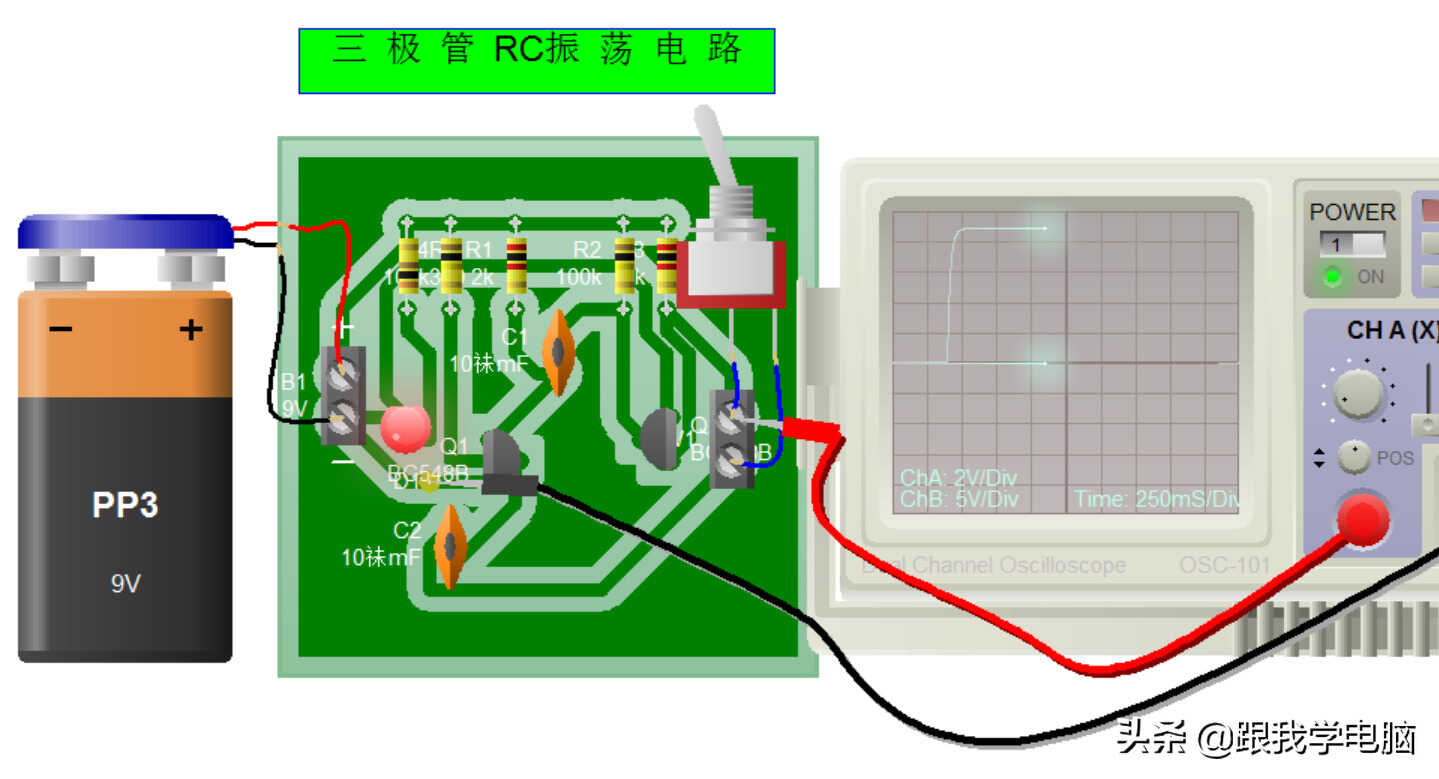

1.电路由9V电源、主动器件Q1&Q2,反馈元器件C1&C2,R1/R2/R3/R4是给三极管提静态偏值电压的.



2.R5&D1作电路指示,假如说Q1先导通,电压经过R4给Q1基极提正向电压,另外R1也给Q1提供反偏电压这时候三极管从截止进入了放大区,这个时候C1电压为左+右-电容继续给Q1集电极提供电能,这样Q2的基极就变成了负电,所以Q2就不导通,这时候R3的电压经过SW1再给C2充电,C2下+上-同时加到了Q1的基极,这时候Q1基极马上进入了饱和.



3.当Q1进入饱和之后C1就开始放电,这个时候Q1从饱和退到了放大区,再来C1会继续放电给Q2的基极这时Q2从截止进入到放大区,等到Q2进入到饱和区之后Q1已经截止了,当Q2饱和之后集电流不会发生改变,这时候C2&C1就会放电,让Q2从饱和退到放大区最终导截止,当Q2截止之后再由Q1导通,周而反复的循环,在Q2的集电集就会成生波形出来。
