说到电流互感器，相信大家都比较熟悉，它主要是对电流起到保护的作用。不仅能控制测量仪表，还能避免安全问题。然而许多人对于电流互感器时不太了解，那么电流互感器的作用是什么？低压进线柜为什么会有7个电流互感器呢？带着这两个问题我们一起来看看吧！



我们以低压进线柜一次接线方案为例：

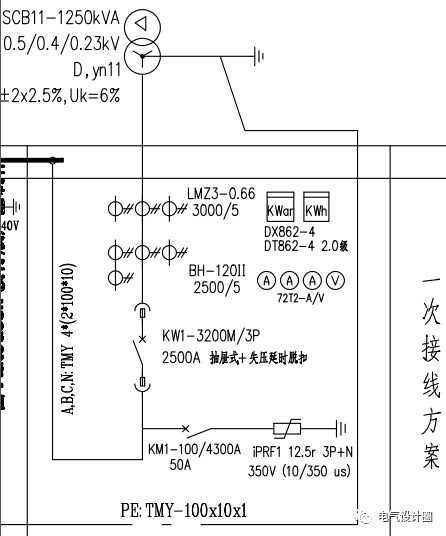

这是某工程的一次方案图。我们看到图纸中有七个圈，旁边还有斜杆的符号，这是几个就是电流互感器的符号，电气设计在线教学狄老师。



电流互感器的作用：

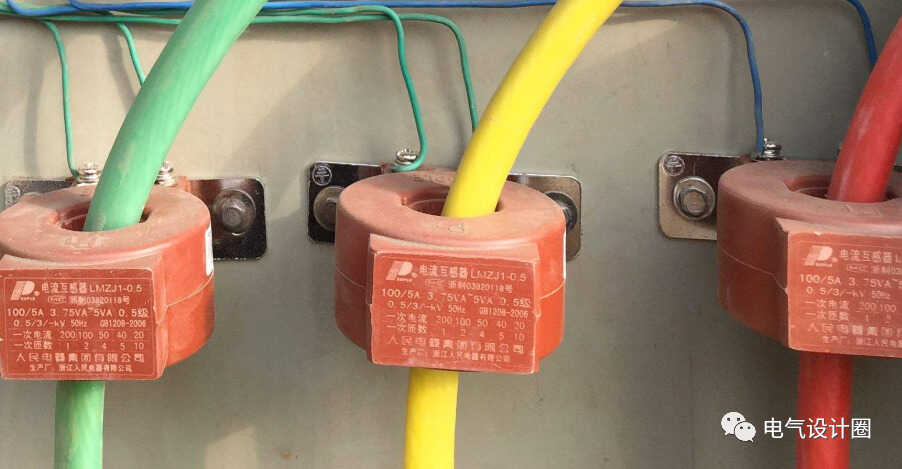

电流互感器是用来测量交流电的设备，如发电或输电过程中，可将不同设备的交流电转换成所需的几十安到几万安的电流，不仅能监控测量这些线路的电流大小，还能避免高压危险。

使用电流互感器有哪些注意事项：

（1）首先电流互感器都是按减极性来标识的，如果极性连接错误，不仅影响电流计量值，还会导致线路出现短路情况。



（2）其次使用电流互感器时，二次回路中要设置接地点，并确保良好连接，一般可设置在箱体端子处，避免绕组间绝缘击穿形成高压而伤及人身安全。此外二次绕组不可开路，否则会出现过热或高压危险，既会烧坏绕组，又会危及人身安全。

（3）最后使用电流互感器时，要查看它的额定电流的标准值，没有达到使用标准范围会导致互感器发生烧坏现象。反之也不能选择电流过大的互感器，这样会影响它的测量精度。最好根据具体情况来选择使用，安装前可多了解一下它的安装方法和使用注意事项，避免发生意外。



注：这里强调一下，互感器在安装回路中是有方向的。



我们知道，互感器应用一般都是3个一组，在动力回路中有1个。

好了，继续进入正题：

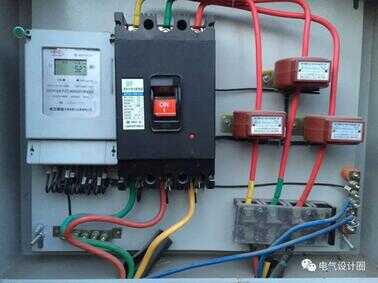

（1）我们看第一组，这三个电流互感器，隔壁有KWar（无功电能表），KWh（有功电能表），这时候我们大概就能猜到是什么用的了，是给电能表计量提供电流的。



（2）我们看第一组，这三个电流互感器，隔壁有三个"A"(电流表)，我们就知道，这三个电流互感器给接电流表的。这电流表安装在低压柜的门板上。

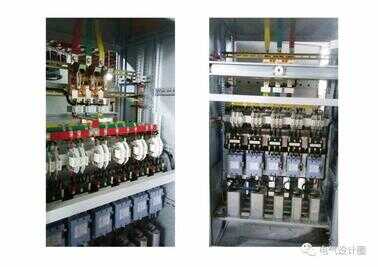

（3）我们看最后一个电流互感器，这个互感器旁边什么也没有。这个互感器是给隔壁电容补偿柜的智能控制器提供采样电流（这里需要了解电容补偿的原理就明白了）。



最后补充一点：（1）（2）两点的互感器能不能去掉一组，把电流表和电能表接在一起？不能，因为要保证回路的阻抗在范围内，计量的精度才高。



并且（1）（2）两组互感器精度可以不一样，（1）计量的互感器精度要高一些。（2）只是给人一个参考，互感器精度不需要太高。
