国产二极管的命名规则

国产二极管的命名规则是将晶体二极管的类别、材料、规格以及其它主要参数的数值标识在二极管表面上。

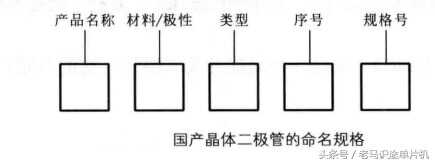

根据国家规定，二极管的型号命名由5个部分组成。见下图

1、产品名称：用数字“2”表示，表示有效极性引脚数目

2、材料/极性：用字母表示，

3、类型：用字母数字表示。。

4、序号：用数字表示，表示同类产品中不同品种，以区分产品的外形尺寸和性能指标等，有时会被省略

5、规格号：表示二极管生产的规格型号，有时会被省略

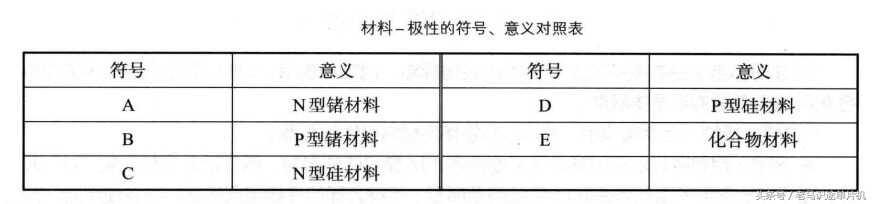

材料/极性，符号、意义对照表如下。

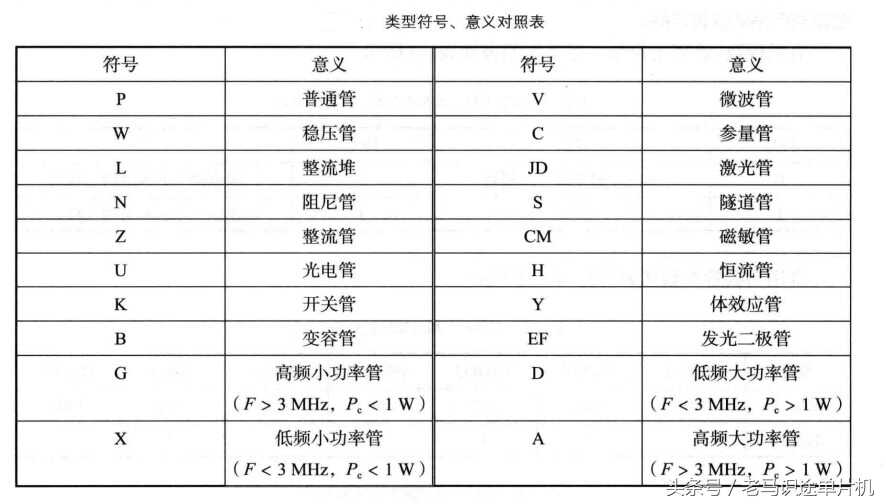

类型符号、意义对照表如下

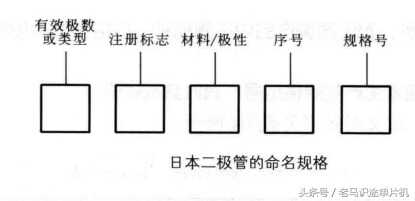

日本儿极管命名规则

1、有效极数或类型：用数字表示

2、注册标志：日本电子工业协会JEIA注册标志，用字母表示，S表示已注册半导体器件

3、材料/极性：用字母表示，

4、序号：用数字表示在JEIA登记的序号，两位以上的整数从“11”开始。

5、规格号：用字母表示同一型号的改进型产品标志。

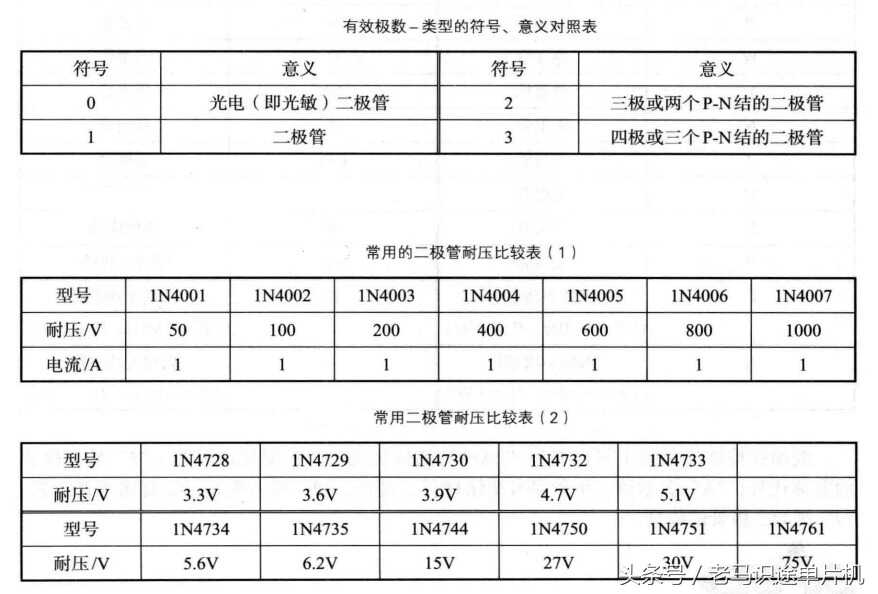

有效极数、类型的符号意义对照表如下。

常用二极管的参数如下。

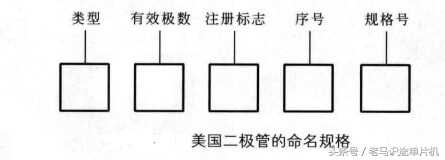

见下图

已注册

1、类型：表示器件的用途类型

2、有效极数：用数字表示，表示有效PN结极数

3、注册标志：美国电子工业协会EIA注册标志，N表示已注册

4、序号：用多位数字表示，EIA登记顺序号

5、规格号：用字母表示同一型号的改进型产品标志。

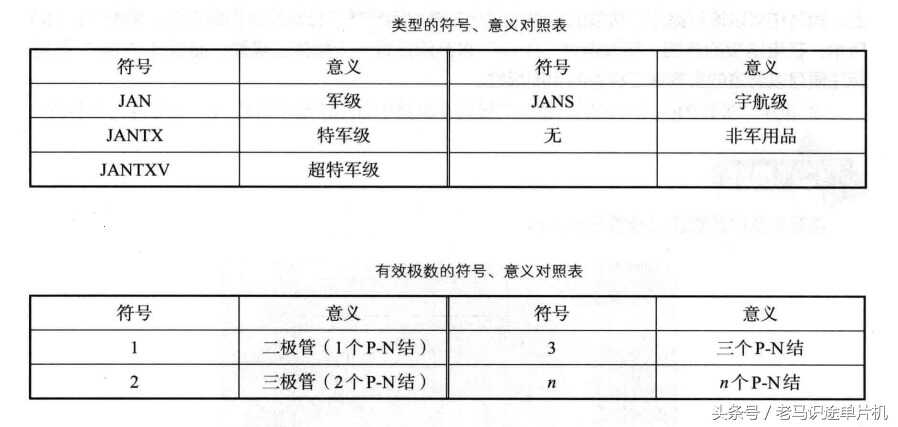

类型的符号、意义对照表如下。

有效极数的符号、意义对照表如下
