燃气报警器电路图（一）

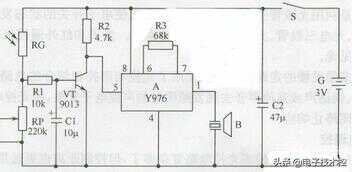

使用燃气燃料时必须注意安全，若遇意外情况（如水分溢出）造成燃气熄火，而厨房又无人照看时会造成大量燃气外泄，易形成火灾及人身伤害事故。如采用燃气熄火报警器，一旦燃气熄火，它就会发出报警声响，提醒人们及时进行处理。燃气熄火报警器的电路如图所示，电路主要由报警音乐集成电路Y976与少量分立元件组成。



报警集成电路Y976各脚功能为：1脚为报警信号输出端OUT;2脚与3脚分别为报警声响设置端Sl与S2，当Sl、S2都悬空时，报警声为4声／s的BP机声；当Sl接地，S2悬空，为1声／s的BP机声；当Sl悬空、S2接地，为1声／s的“嘟”声；4脚为电源负端Vss；5脚为使能端EN，当EN为低电平时，电路不工作；当EN端为高电平（不小于0.4VDD）或悬空，电路工作输出报警声；6脚与7脚为振荡端，外接振荡电阻，改变6脚、7脚间的外接电阻的数值，可以调节报警声响的频率；8脚为电源正端VDD）。

电路中，RG为光敏电阻器，用来探测燃烧火焰的有无。当燃烧正常时，RG受火焰光线照射而呈低电阻，其阻值一般在lokQ以下，它与RP分压并通过Rl为三极管VT提供足够的基极偏置电流，使VT饱和导通，其集电极输出低电平，使报警集成电路A的使能端5脚处于低电平状态，故集成块A不工作，无报警声响输出。如果因意外事故发生燃气熄火，RG立刻呈现高电阻，它与RP分压不足以维持VT导通，VT就由原来的导通态进入截止态，导致集成块A的使能端5脚为高电平，压电喇叭B就发出4声／s的类似BP机的报警声响，提醒主人处理。Rl与Cl构成短时间延迟电路，具有抑制火焰大小波动对电路可能造成误报的作用。

燃气报警器电路图（二）

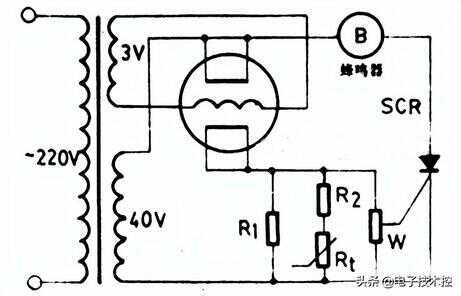

该报警电路简单可靠，当可燃气体达到危险浓度时，气敏元件内阻变小，流过电位器W的电流增大，可控硅SCR被触发，蜂鸣器发出报警声，热敏电阻Rt作温度补偿。



燃气报警器电路图（三） 光敏燃气报警器

用煤气或液化气烧煮过程中汤水溢出，很容易将灶火扑灭，燃气泄漏室内，造成生命和财产严重损失。装一个燃气报警器就可以有效地防止事故的发生，市售燃气报警器都是用气体泄漏报警。这里介绍一个利用音乐贺卡发声片制作的新颖光敏燃气报警器，材料少、制作简单、耗电小，一般情况下只要元件可靠，制作成功以后无需调试，当燃气灶熄火时就能及时发出报警信号。



工作原理：

在燃气灶正常燃烧时，报警器处于待机工作状态。DG1光敏三极管受到火焰照射呈低阻状态，BG2导通，音乐发声片处于低电位不工作，扬声器则不发声。一旦燃气灶突然熄火，光敏三极管失去光照射，其内阻提高，BG2由饱和而转为截止，音乐集成块触发工作，经BG3放大后由报警喇叭发出警告声，提示主人关闭燃气具，及时防止燃气中毒事故发生。

燃气报警器电路图（四）

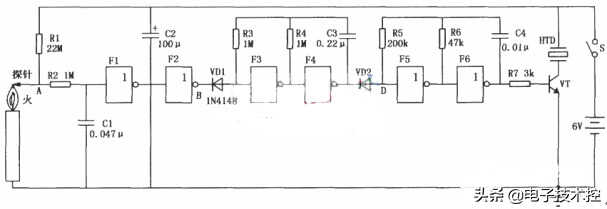

燃气熄火报警器电路如图所示，它主要由火焰检测电路、放大整形电路以及报警电路三部分组成。电路中的反相器为CD4069。



燃气报警器电路图（五）

煤气报警器电路图：本装置在点燃煤气后便处于检测状态，一旦煤气灶自行熄火时，能自动连续点火并发出音乐报警。

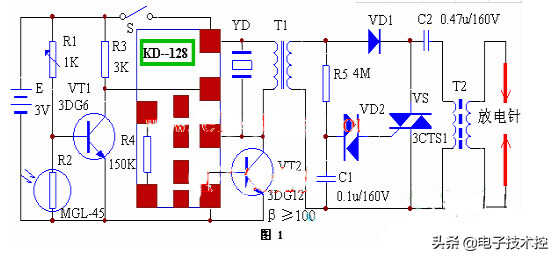

电路原理见图1开关S与煤气灶开关联动。当打开煤气时，开关S闭合，如果此时煤气未被点燃，则光敏电阻R2处于高阻状态，三极管VT1导通，触发音乐集成电路工作，发出音乐。同时变压器T1升压输出一峰值达120Vpp的脉冲电压，经R5经C1充电，并经VD1经C2充电。当C1达到一定电压时，触发管VD2导通，可控硅导通，使已充电的C2通过T2初级和可控硅放电。结果在T2的次级感应出5－10kV高压，由放电针尖端放电，点燃煤气。煤气点燃后，光敏电阻受火焰照射阻值下降，致使VT1截止，音乐奏完后停止，放电亦停止。从电路分析可看出，当煤气火焰再次熄灭后，电路又会自动连续点火，并发出音乐报警。



本装置耗电极小，一般两节5号电池可使用半年以上。开关S可采用适当的行程开关与煤气灶开关安装在一体。音乐集成电路可采用奏乐10秒钟左右的任何一种。光敏电阻选用MGL－45型，制作时将其固定于一圆管中，安装在距火焰10cm处并对准火焰。T1用半导体收音机的输出变压器，倒过来使用。VD1用耐压大于200V的整流二极管。VD2为触发管。C1、C2的值决定放电强度和速度。可控硅用小触发电流的3CTS1、耐压400V。T2可用12吋电视机行输出改制，去掉原低压部分，用Φ＝0.35mm的高强度漆包线在原骨架上绕15匝；次级用原高压包去掉整流管即可。放电针用自行车幅条自制，将幅条一端磨尖，两放电针之间以5mm为宜。将开关S引出与煤气开关联动，调整R1使VT1分别在有无火焰时截止和导通。点火器安装在煤气灶的空闲位置，放电针对准煤气喷口。

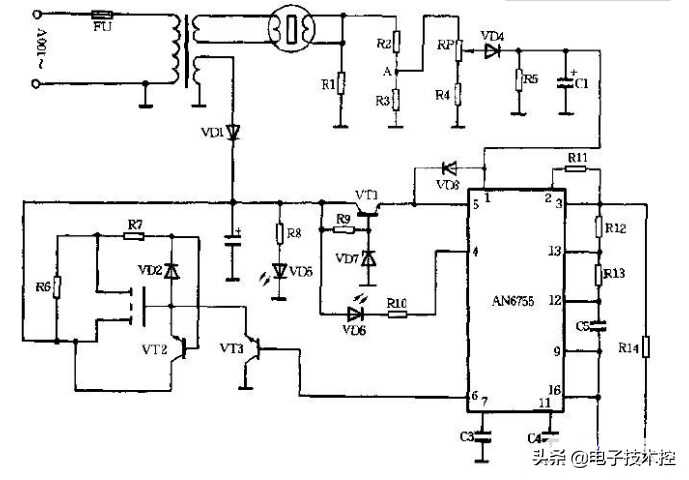

燃气报警器电路图（六） TRS-109燃气泄漏报警器电路图
