测量用电流互感器接线方法

测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。

1、普通电流互感器接线图

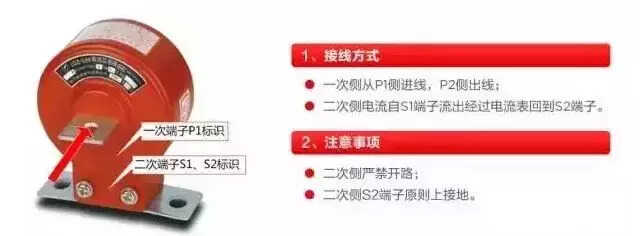

电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。

电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。

注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。

2、穿心式电流互感器接线图

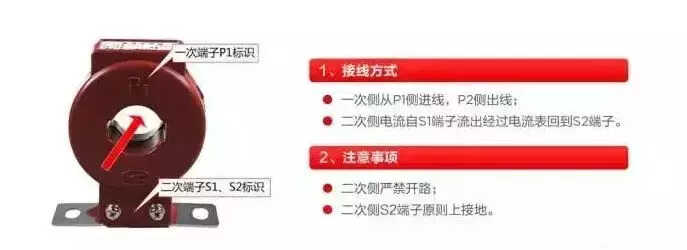

穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。

电流互感器接线图

电流互感器接线总体分为四个接线方式：

1、单台电流互感器接线图

只能反映单相电流的情况，适用于需要测量一相电流的情况。

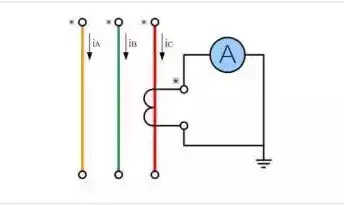

单台电流互感器接线图

2、三相完全星形接线和三角形接线形式电流互感器接线图

三相电流互感器能够及时准确了解三相负荷的变化情况。

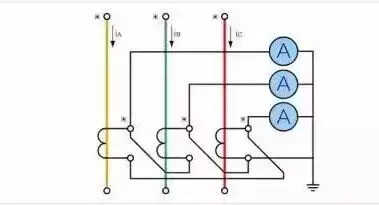

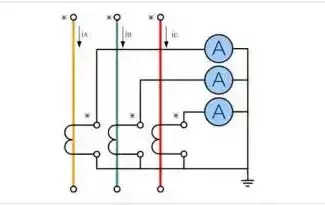

三相完全星形电流互感器接线图

三相完全角形电流互感器接线图

3、两相不完全星形接线形式电流互感器接线图

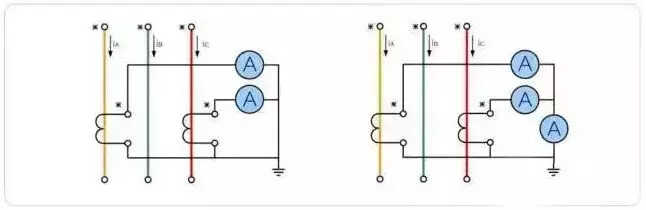

在实际工作中用得最多，但仅限于三相三线制系统。它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。

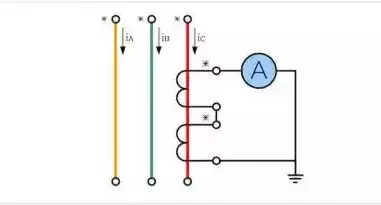

两相不完全星形接线形式电流互感器接线图

4、两相差电流接线形式电流互感器接线图

也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

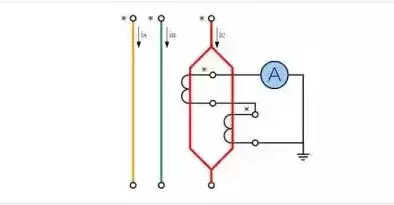

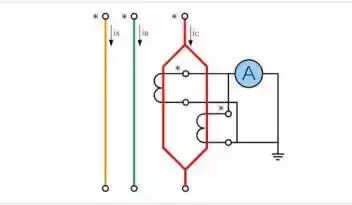

两相差电流接线形式电流互感器接线图

5、其它接线方式

5.1 原边串联、副边串联

电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍

。

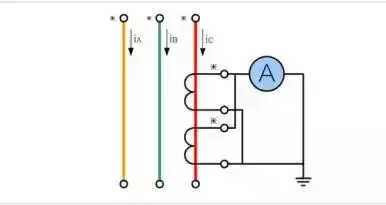

电流互感器原边串联、副边串联接线图

5.2 原边串联、副边并联

电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。

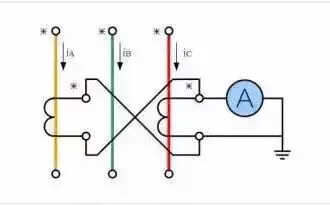

电流互感器原边串联、副边并联接线图

5.3 原边并联、副边串联

电流互感器原边并联、副边串联接线图如下所示，串并联后效果：互感器变比增大一倍，二次额定负荷增大一倍。

电流互感器原边并联、副边串联接线图

5.4 原边并联、副边并联

电流互感器原边并联、副边并联接线图如下所示，并联后效果：互感器变比不变，二次额定负荷增大一倍。

电流互感器原边并联、副边并联接线图
