主板跳线

英文全称：Power Swicth

可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

功能定义：机箱前面的开机按钮

3复位/重启开关：RESET SW

英文全称：Reset Swicth

可能用名：RESET、Reset Swicth、Reset Setup、RST等

功能定义：机箱前面的复位按钮

4电源指示灯： /-

可能用名：POWER LED、PLED、PWR LED、SYS LED等

5硬盘状态指示灯：HDD LED

英文全称：Hard disk drive light emitting diode

可能用名：HD LED

6报警器：SPEAKER

可能用名：SPK

功能定义：GND表示）。

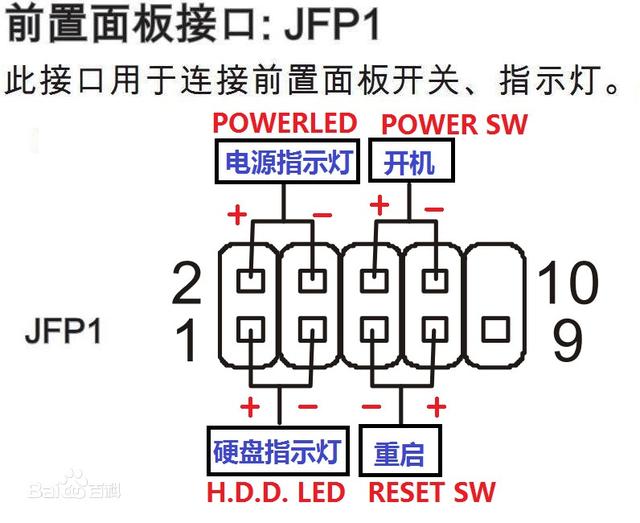

学到并且记住本页内容之后，你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了，现在你可以把你机箱里的这部分线拔下来，再插上。一定要记住排列方式！为了方便大家记忆，这里我们用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置：

1、缺针旁边插电源

2、电源对面插复位

3、电源旁边插电源灯，负极靠近电源跳线

4、复位旁边插硬盘灯，负极靠近复位跳线

这么说了，相信你一定记住了！

● 具有代表性的华硕主板接线方法

很多朋友装机的时候会优先考虑华硕的主板，但是华硕的主板接线的规律一般和前一页我们讲到的不太一样，但是也非常具有代表性，所以我们在这里单独提出来讲一下。

上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。

下面我们来找一下这个的规律。首先，SPEAKER的规律最为明显，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候，我们首先确定SPeaker的位置。然后，如果有3Pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3Pin；第三，Power开关90%都是独立在中间的两个Pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插POWER的，旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。

● 其他无规律主板的接线方式：

除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如上图。大家遇到这样主板的时候，就按照标识来插线就可以了。

看到现在，相信你已经明白了装机员用钥匙开机的秘密了吧，实际上也就是POWER相应的插针进行短接，很简单。

●前置左声道前置音频输出）

10——LINE OUT RL（做声道后置音频输出）

在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5Pin和第6Pin、第9Pin和第10Pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。

看起来线有点多，但是同样非常好记，大家不妨按照笔者记得方法。首先记住前三根，第一根是麦克输入，第二根接地，第三根是麦克电压，然后第5Pin和第6Pin插右声道，第9Pin和第10Pin插左声道。从上往下数就是，Mic in、Mic电压、右声道、左声道，再外加一个接地。
