在许多机械图纸中，我们常常需要绘制各种各样的器具零件。下面小编就给大家介绍半圆形零件图的具体绘制方法，感兴趣的小伙伴一起来看看吧。

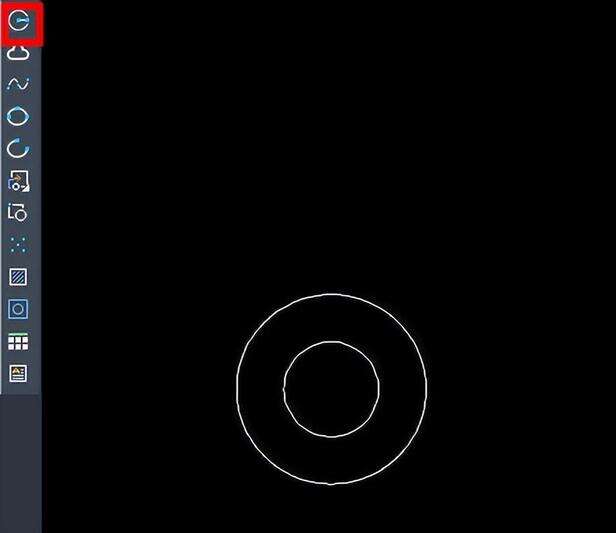

1.首先打开CAD绘图软件，点击绘图区域左侧圆形工具，绘制一个半径为50mm和25mm的同心圆，如图所示。

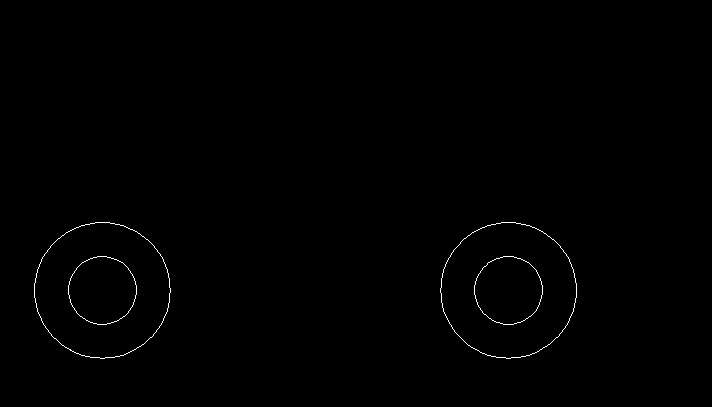

2.接着，使用复制工具，在图形的右侧300mm的距离复制一个相同的图形，如下图。

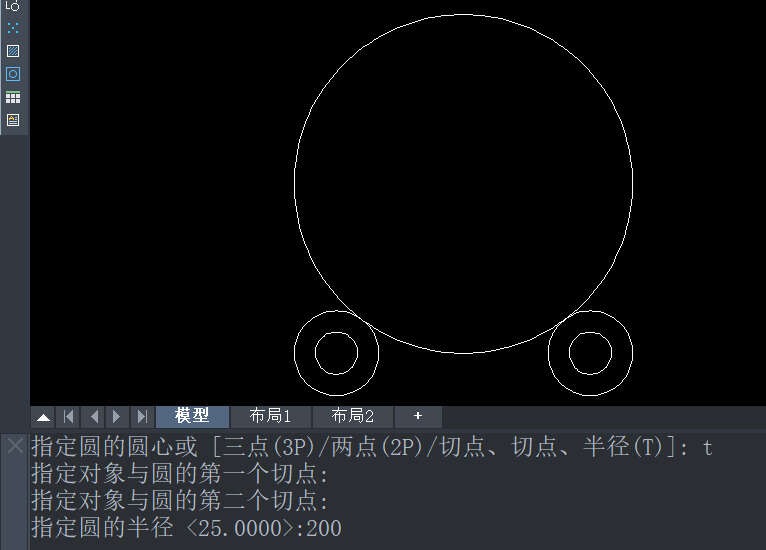

3.然后，继续使用圆形工具，在两图形的上方绘制一个半径为200mm的相切圆，如下图：

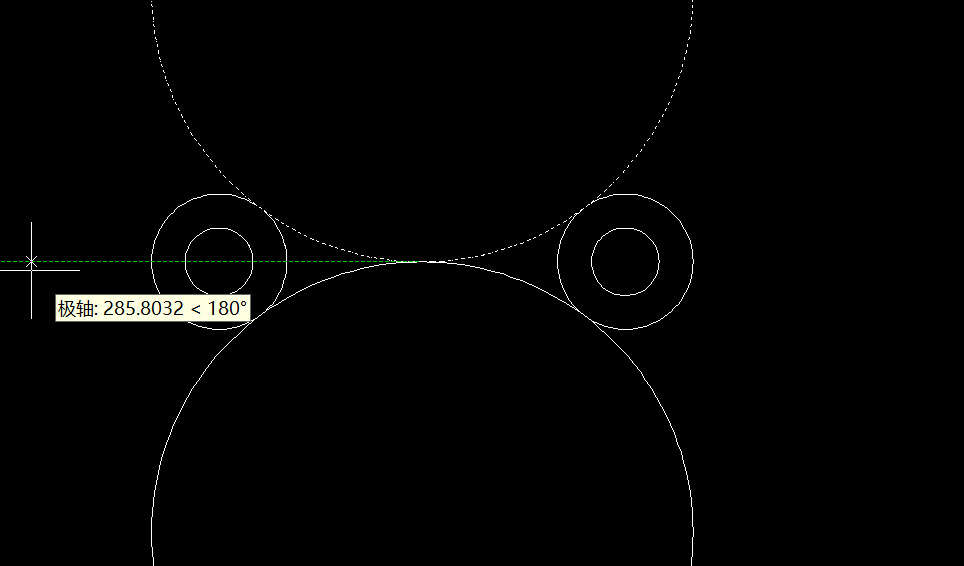

4.接着使用镜像功能，在下方作半径200mm的镜像相切圆。

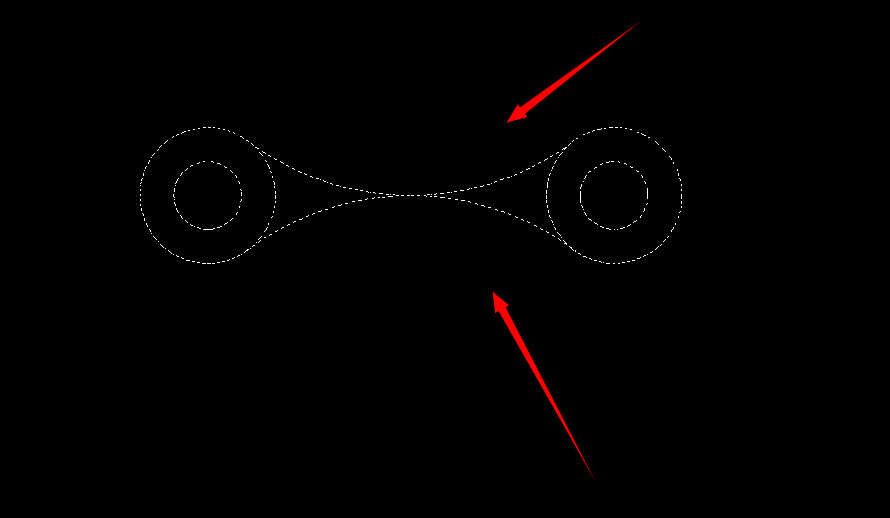

5.接着，使用修剪工具去除多余部分，得到如下图。

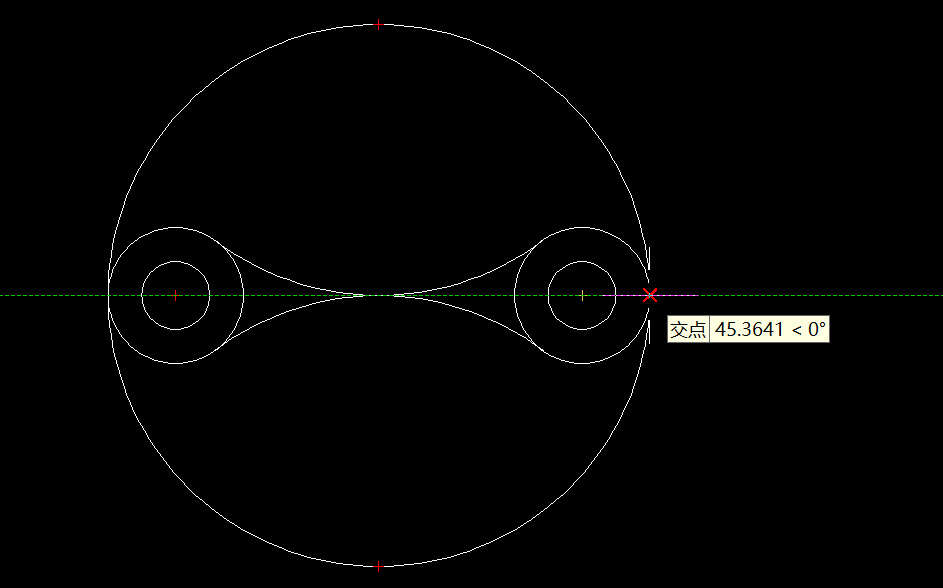

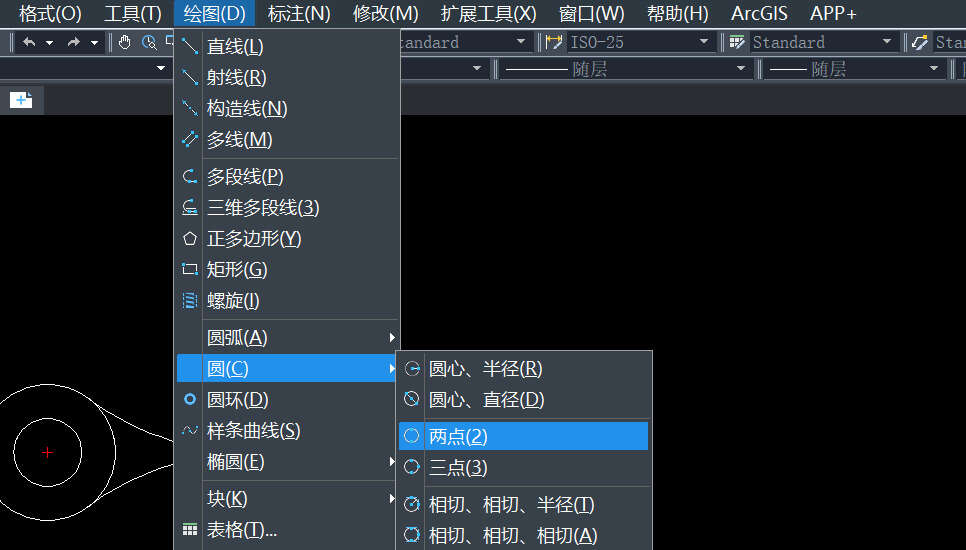

6.点击上方【绘图】——【圆】——【两点】，两点分别为最左边的圆的端点和最右边圆的端点。

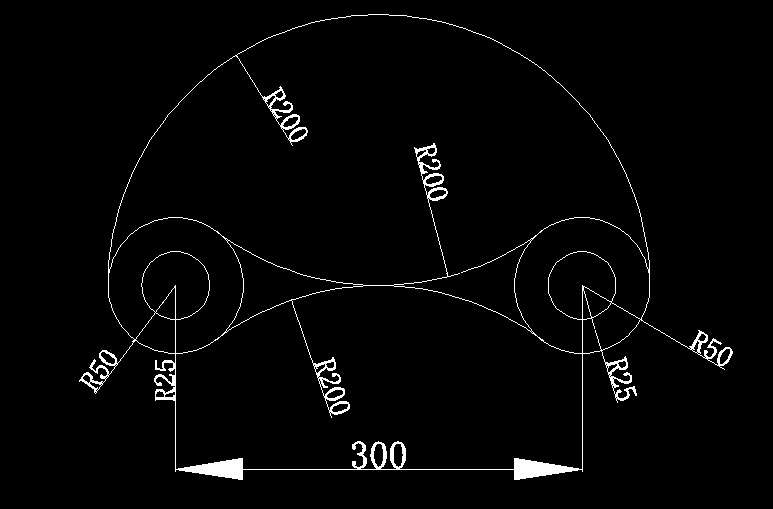

7.最后，再次使用修剪工具去除圆的下半部分，并标注上各项数据。



这样半圆形零件的平面图就绘制完成啦，小伙伴们学习以上教程是不是觉得轻松有趣呢？
