这期用CAD梦想画图软件来说一下打断命令的技巧。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

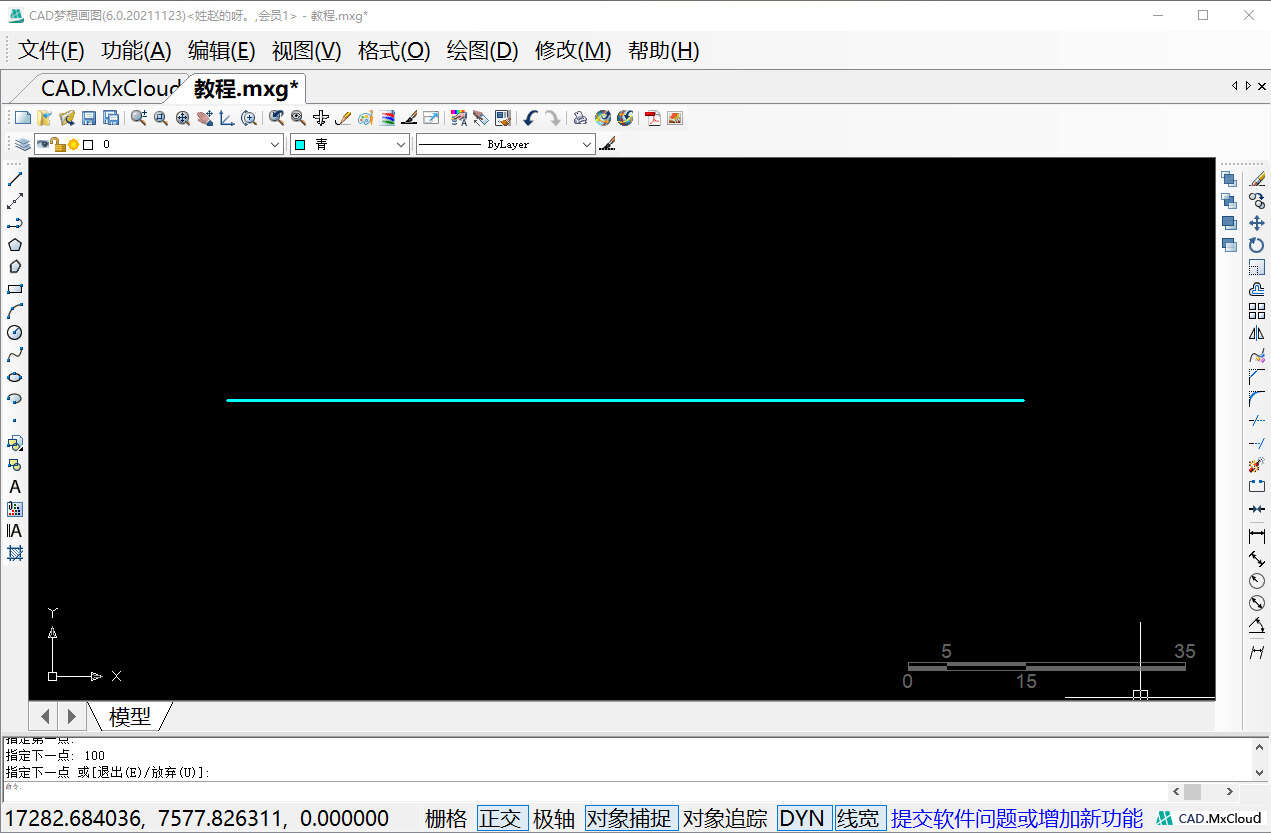

1.这是一条直线段，假如我们需要把这个直线段分成两段的话用修剪命令不能行，怎么操作呢？如下图所示：

直线段

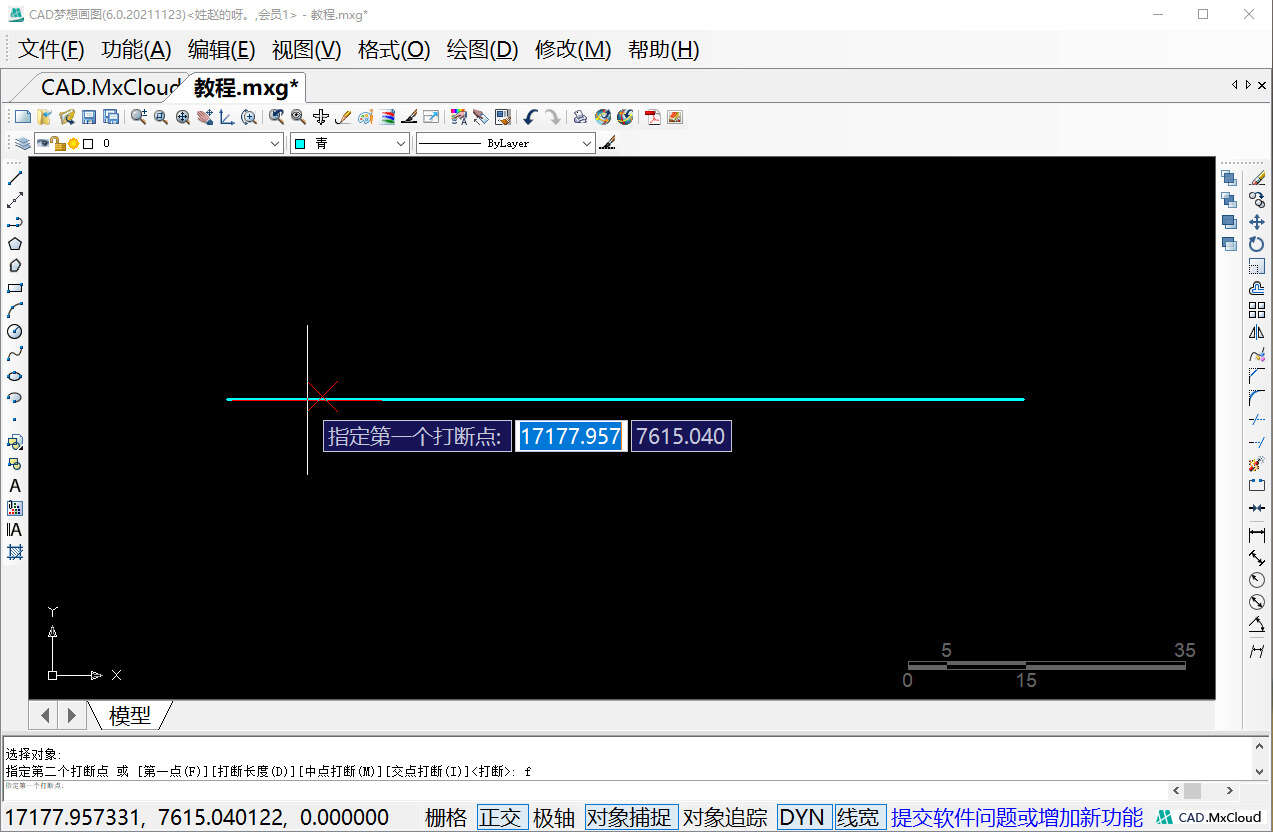

2.我们输入打断（BREAK）命令后选择直线对象再输入F指定打断开始点，如下图所示：

指定第一个打断点

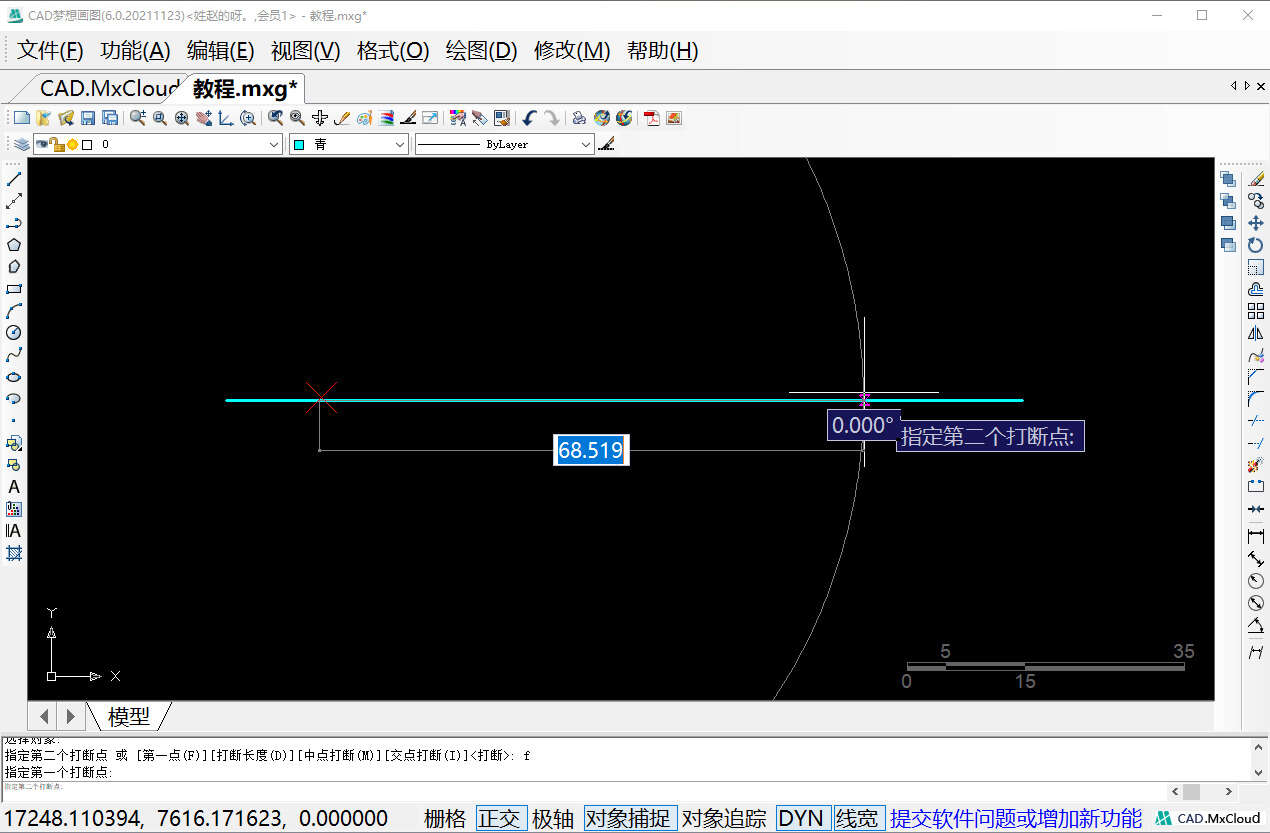

3.指定完第一个打断点后就在合适的位置指定第二个打断点，效果如下图所示：

指定第二个打断点

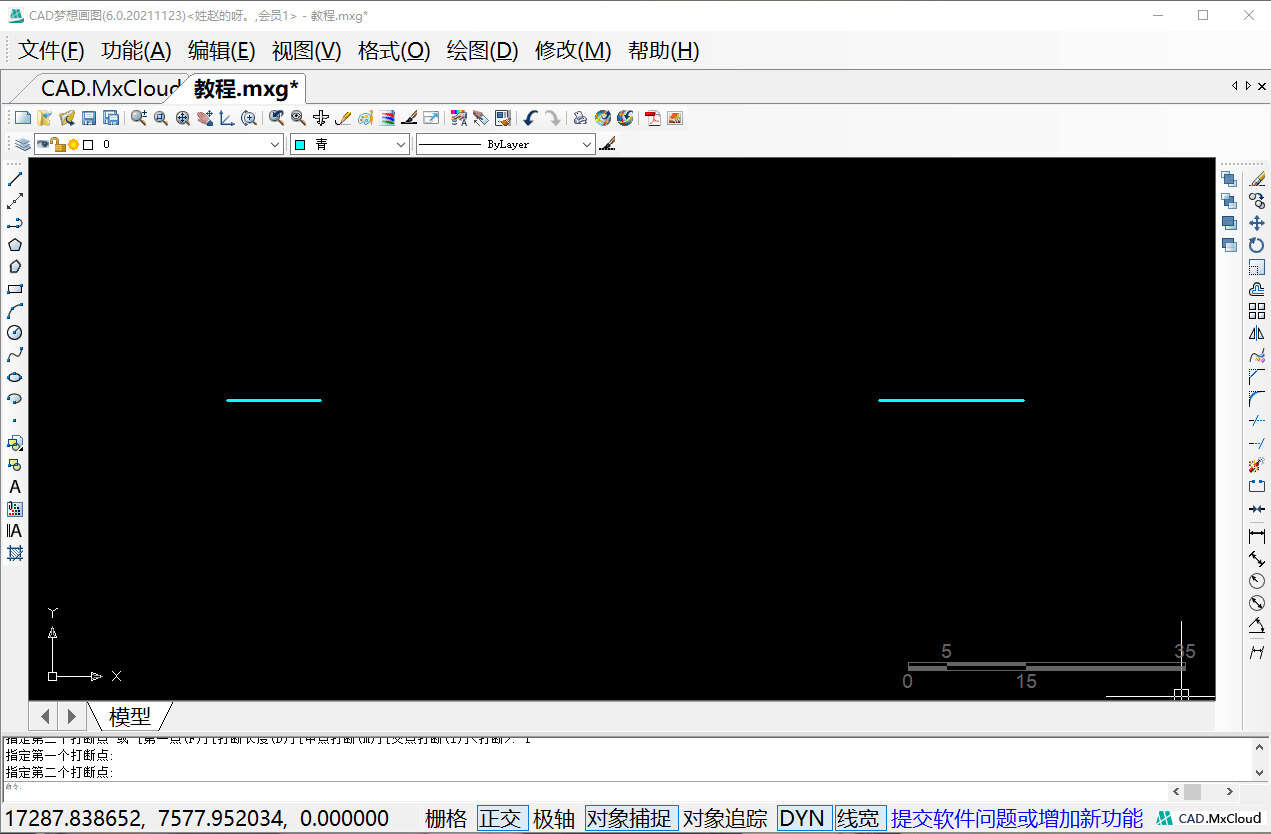

4.最后打断效果如下图所示：

打断效果

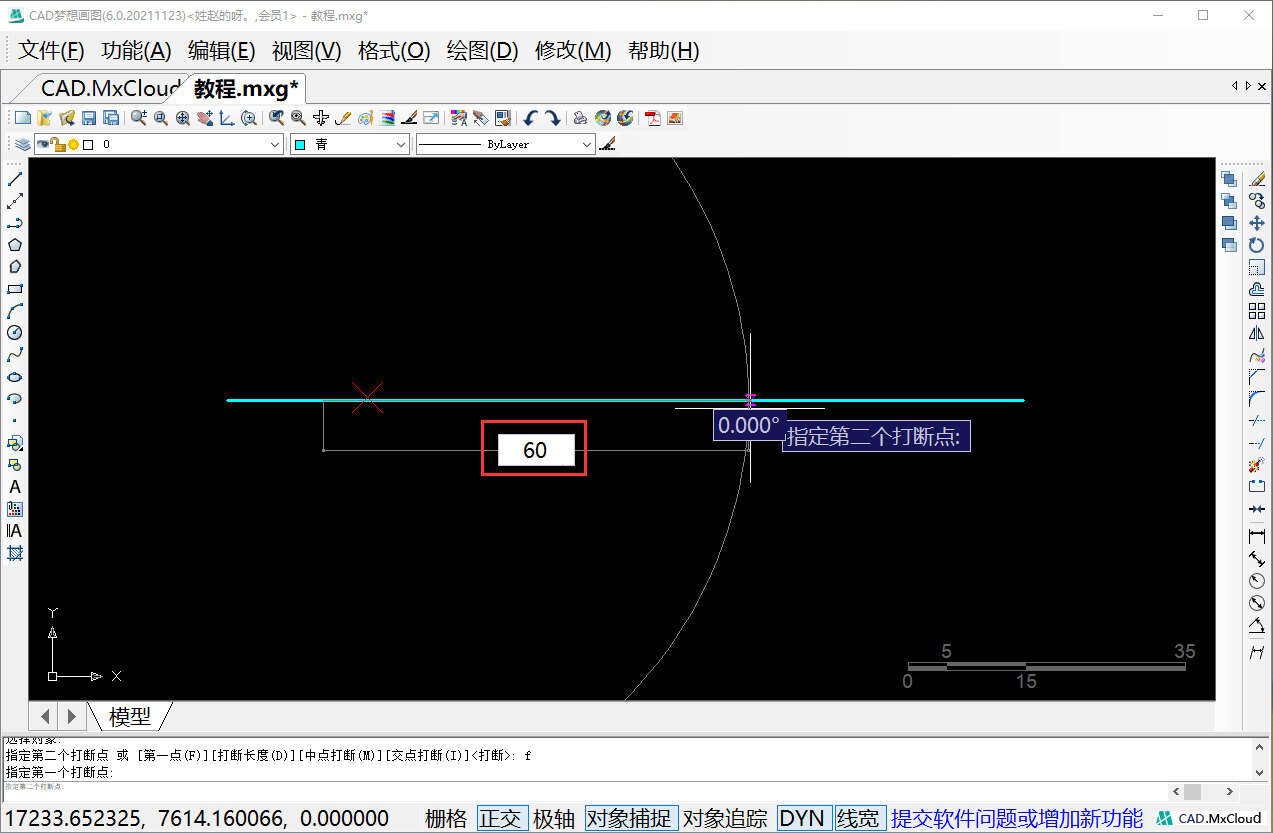

5.再例如我们需要设置一个打断的距离为60，我们执行到上面第三步的时候输入一个数值为60，如下图所示：

输入打断数值

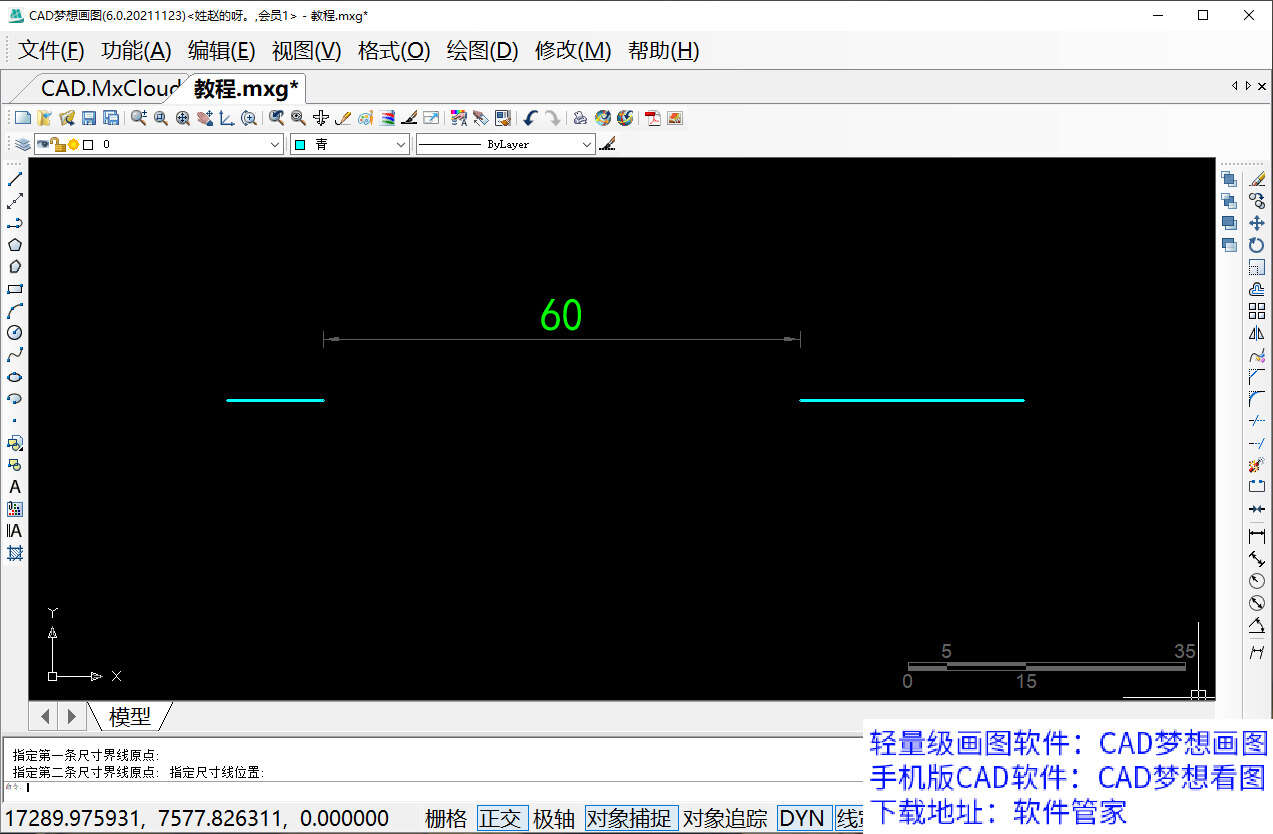

6.这时候我们把打断的距离进行一个标注,如下图所示：

标注打断距离
