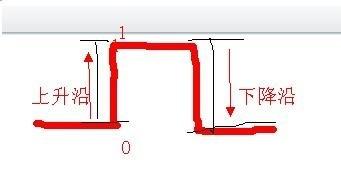

如图所示：

数字电路中，把电压的高低用逻辑电平来表示。逻辑电平包括高电平和低电平这两种。不同的元器件形成的数字电路，电压对应的逻辑电平也不同。在TTL门电路中，把大于3.5伏的电压规定为逻辑高电平，用数字1表示;把电压小于0.3伏的电压规定为逻辑低电平，用数字0表示。数字电平从低电平(数字“0”)变为高电平(数字“1”)的那一瞬间(时刻)叫作上升沿。

数字电路中，把电压的高低用逻辑电平来表示。逻辑电平包括高电平和低电平这两种。不同的元器件形成的数字电路，电压对应的逻辑电平也不同。在TTL门电路中，把大于3.5伏的电压规定为逻辑高电平，用数字1表示;把电压小于0.3伏的电压规定为逻辑低电平，用数字0表示。数字电路中，数字电平从高电平(数字“1”)变为低电平(数字“0”)的那一瞬间叫作下降沿。
