在使用CAD软件中，CAD旋转包括一般旋转、复制旋转以及参照旋转，今天要给大家分享的是CAD旋转角度参照的使用方法，感兴趣的小伙伴一起来看看吧。

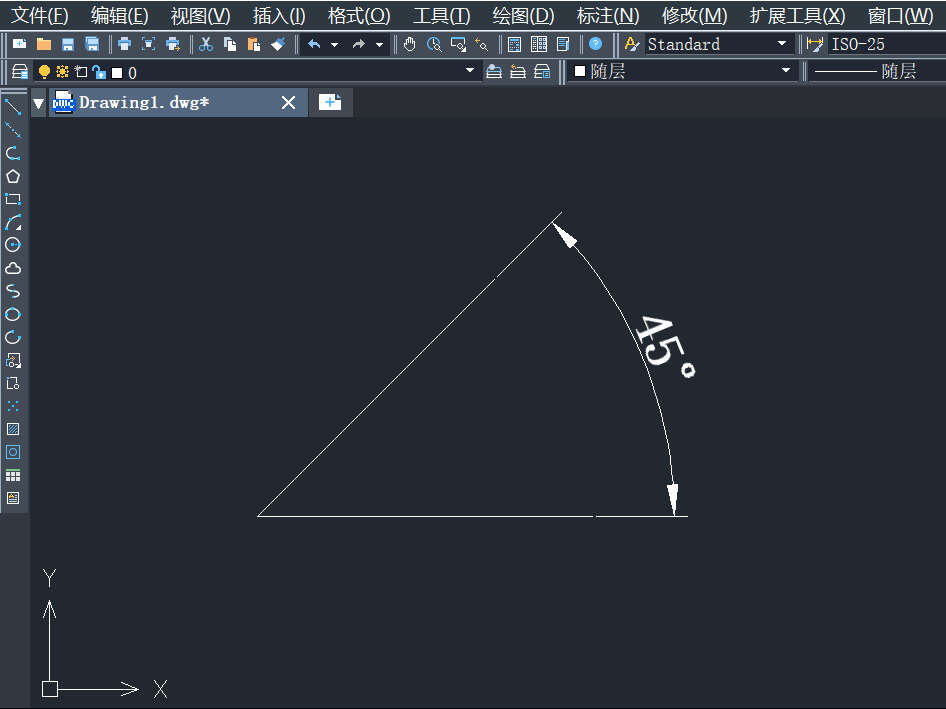

1.首先打开CAD绘图软件，打开需要操作的图纸文件，如图所示。

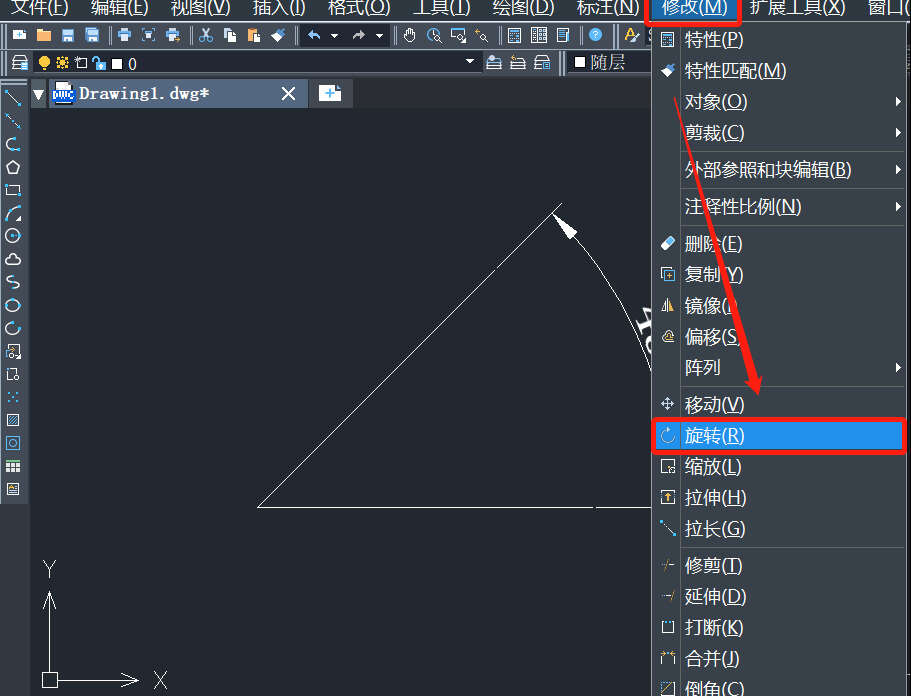

2.接着在顶部菜单栏点击【修改】选项卡，在其下拉列表中点击【旋转】按钮；或者直接在命令行输入快捷键RO旋转命令，点击回车执行，如图所示。

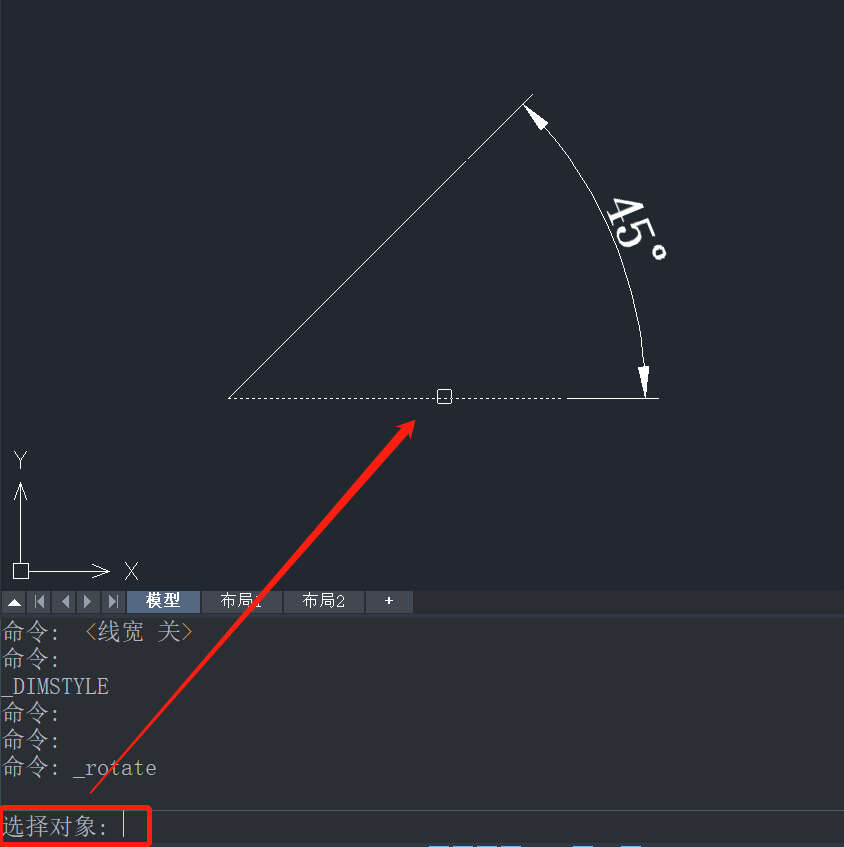

3.根据命令行提示选择对象，鼠标点击选择直线，点击回车确认，如图所示。

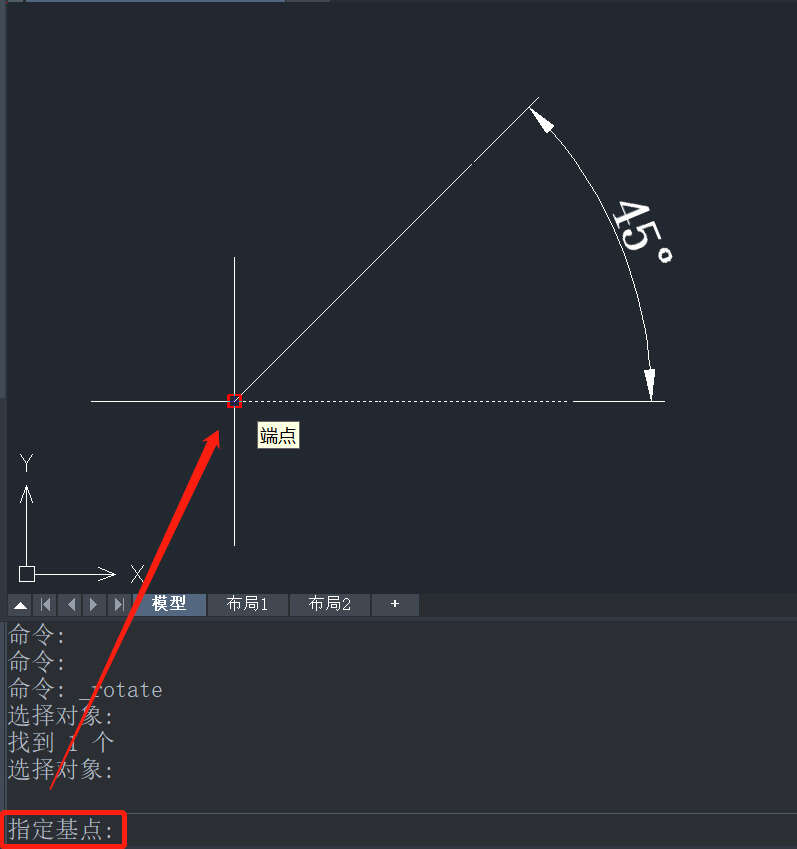

4.根据命令行提示指定基点，点击捕捉端点，如图所示。

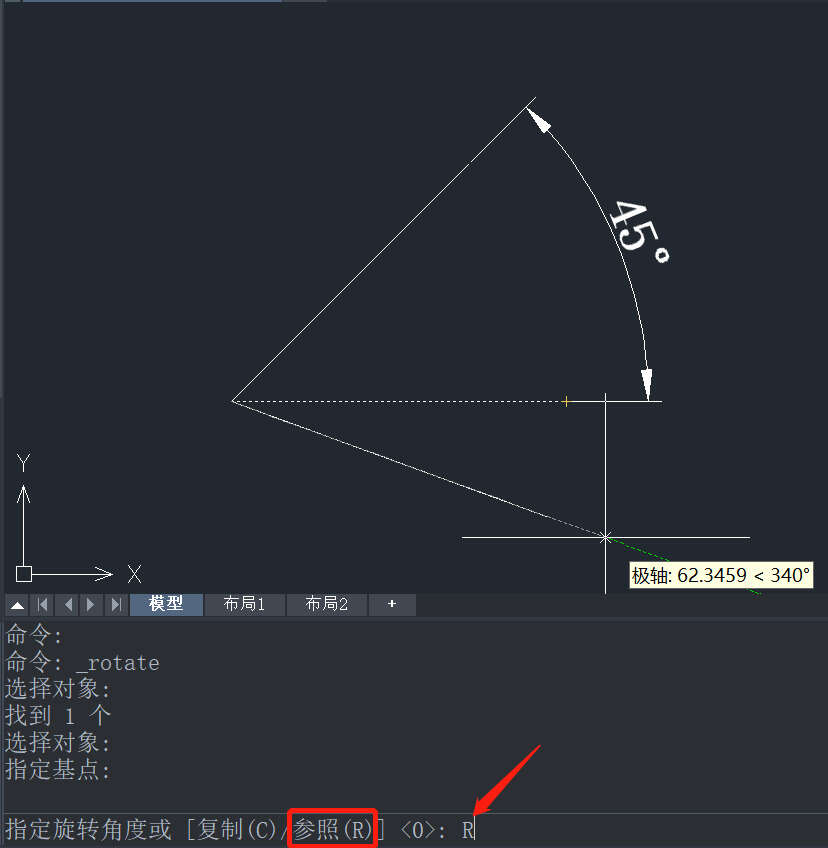

5.然后选择“参照（R）”，直接在命令后输入R，点击回车确认，如图所示。

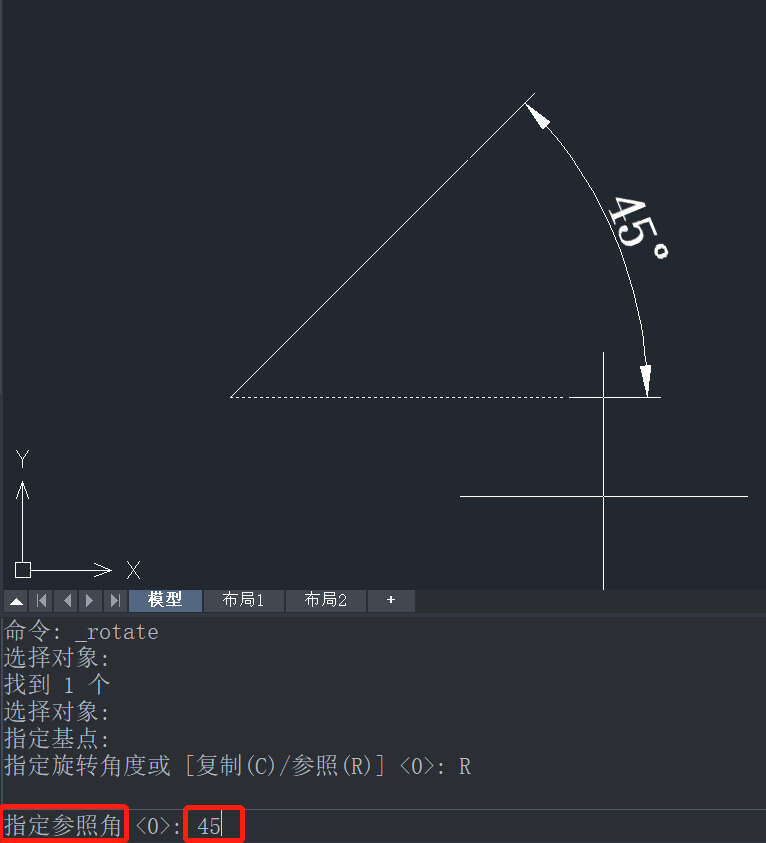

6.根据命令行提示指定参照角，这里以45度为例，如图所示。

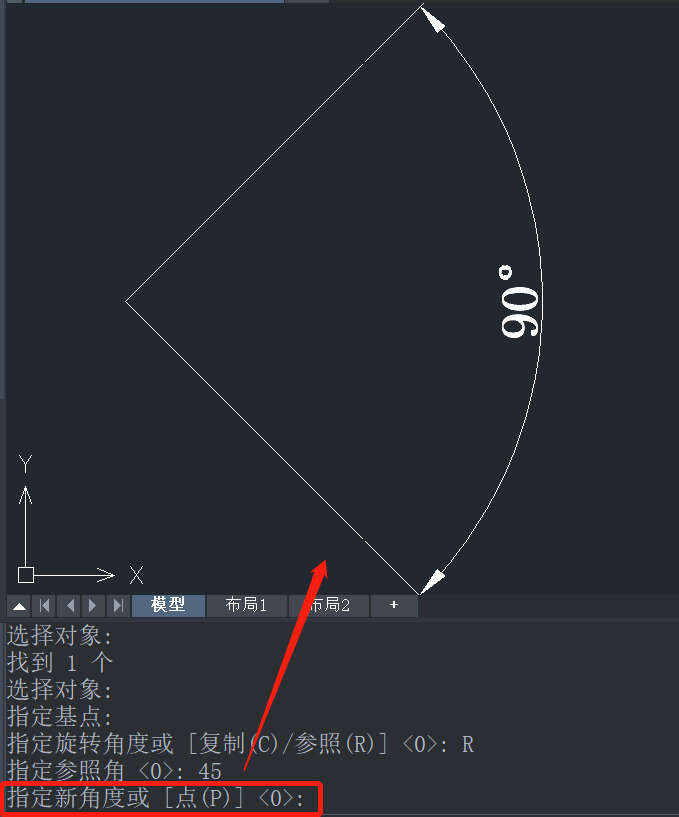

7.输入参照角度后点击回车，在原有的45度，再加参照角度45度，这样就成了90度，完成效果图如下。



以上就是关于CAD旋转角度参照如何使用的全部内容分享，有需要的小伙伴可以参考以上的方法操作练习，希望能够帮到有需要的小伙伴。
