在网络布线中，配线架的重要性就不多作陈述了。本文将浅谈一下配线架的两种主要连接方式，一种是交叉连接，另外一种是相互连接。相互连接和交叉连接都是允许将通信线路定位或定位到建筑物的不同部分，方便我们能够更客易地管理通信线路，使在移动终端时能方便地进行插拔。



• 3.5×19英寸（8.9×48.3厘米）配线架套件，带32个RJ45（8×8）Keystone插座

一、交叉连接

配线架中所谓的交叉连接，十字在水平链路中安装两个配线架。其中，水平线缆一端连接至工作间的信息插座，一端连接至配线间的配线架，网络设备通过接插软线连接至另一个配线架，然后，通过多条接插软线将两个配线架连接起来，从而便于对网络用户的管理，交叉连接又可划分为双点管理双交连、单点管理双交连和单点管理单交连3种方式。

1、双点管理双交连

双点管理系统在整幢大楼设有一个设备问，在各楼层还分别设有管理子系统，负责该楼层信息节点的管理，各楼层的管理子系统均采用主干线缆与设备间进行连接。由于每个信息节点有两个可管理的单元，因此，被称为双点管理双交连系统，适合楼层高、信息点数多的布线环境。双点管理双交连方式布线，使客户在交连场改变线路非常简单，而不必使用专门的工具或专业技术人员，只需进行简单的跳线，便可以完成复杂的变更任务。

2、单点管理双交连

管理子系统宜采用单点管理双交接，单点管理位于设备间中的交换设备或互连设备附近(进行跳线管理)，，并在每个楼层设置一个接线区作为互连区。如果没有配线间，互连区可以放在用户间的墙壁上。该方式称为单点双交连方式，其优点是易于布线施工，适合于楼层高、信息点较多的场所。

需要注意的是，如果采用超5类双绞线在建筑物内布线，那么距离(离设备间最远的信息节点与设备间的距离)不能超过100m，否则将不能采用此方式。

3、单点管理单交连

单点管理系统只有一个管理单元，负责各信息点的管理。单点管理单交连在整幢大楼内只设一个设备间作为交叉连接区，楼内信息点均直接点对点的与设备间连接，适合于楼层低，信息点数少的布线系统。

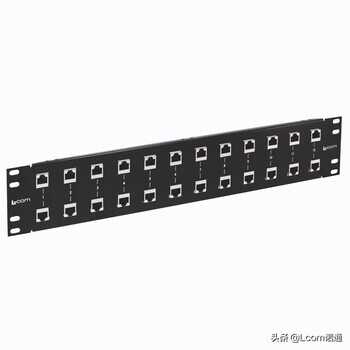

• 19英寸（48.3厘米）架装12端口6类10/100/1000Base-T避雷器，气体放电管，RJ45

二、相互连接

所谓互相连接是指水平线缆端连接至工作间的信息插座二端连接至配线间的配线架，配线架和网络设备通过接插软线进行连接的一方式。互相连接方式使用的配线架前面板通常为RJ45端口，因此，网络设备与配线架之间使用RJ45 to RJ45接插软线。
