一般我们在绘制机架、机罩等零件的时候，会使用Solidworks软件里面的焊件模块，通常使用3d草图来完成草图的绘制，SolidWorks同样也为我们提供了多种3d草图的绘制方法，这里给大家分享两种3d草图的绘制方法：

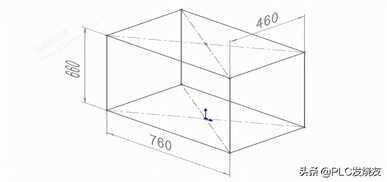

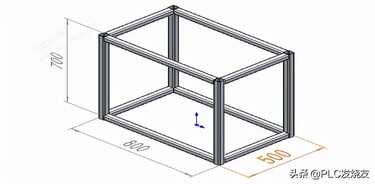

比如我们现在需要绘制800*500*700的方通框架(如图1所示)，方通尺寸为40*40*4，首先我们需要绘制一个尺寸760*460*660的3d草图(如图2所示)。



图1(方通框架)



图2(方通框架草图)

方法一: 3D草图环境-坐标轴控制法

1.选择Solidworks 3d草图→绘制中心矩形;

2. 进入三坐标轴绘制状态，在原点处绘制中心矩形760*460，按Tab快捷键切换绘图平面，选择ZX平面，完全定义矩形，使长边沿X,短边沿Y，如图3所示;



图3

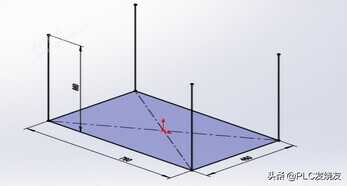

3.绘制4条660的直线，按Tab快捷键切换到XY或者ZY平面，绘制沿Y方向4条660的直线，如图4所示;



图4

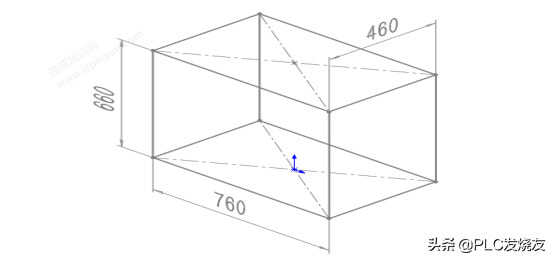

4.再按Tab键切换到ZX平面，选择边角矩形，起点选择一条竖线的顶点，末点选择对角线上竖线的顶点，确定，然后添加几何关系，使草图完全定义，这样3d草图就绘制完成，如图5所示。(方法一由于每条线条都需要一一绘制并且进行约束，不容易控制，一般形状规则的图形不建议采用这种方法)



图5

方法二：3D草图环境-基准面 3D草图结合法

1.选择Solidworks 3d草图，双击上视基准面，作为绘制760*460的基准面，如图6所示;



图6

2.进入3d草图环境基准面绘图状态，选择中心矩形绘制760*460的长方形，然后完全定义图形;

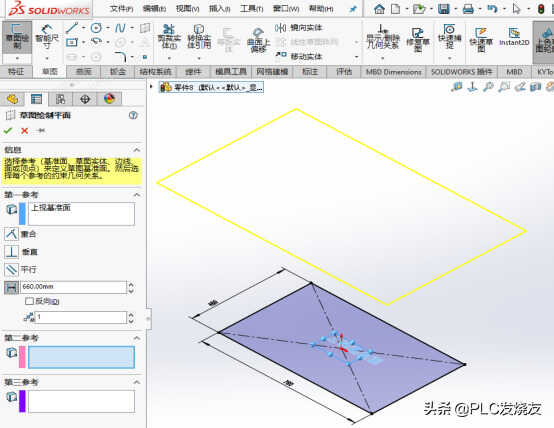

3.然后选择3d草图状态下的新建基准面命令，新建一个平行于上视基准面的基准面，距离设定为660，如图7所示;



图7

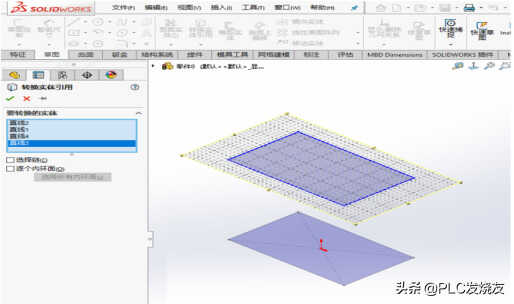

4.选择转换实体引用命令，选择绘制好的长方形，点击确定，这样就在新建的基准面上也绘制了一个760*460的长方形，然后退出草图



图8

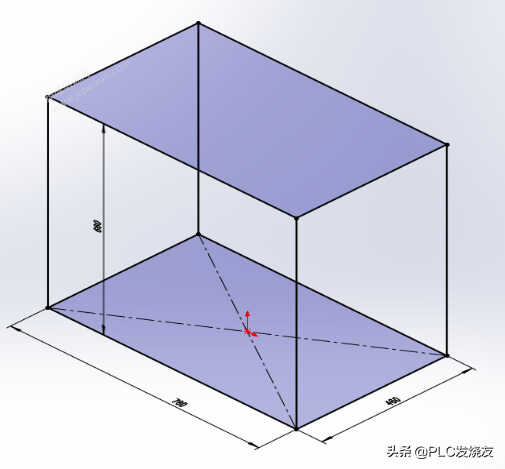

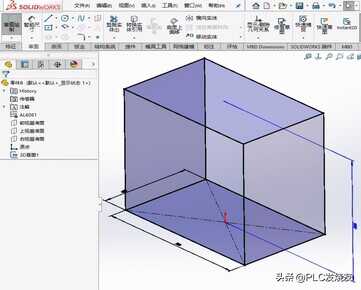

5.选择3d草图→编辑草图→选择直线命令→将上下两个长方形对应的顶点相连，就完成3d草图的绘制，如图9所示。(方法二大部分草图可在3d草图基准面中通过矩形工具完成，最后直接连接点就可以了，比较容易控制，作图效率也高)



图9
