散热的最一般方法是把器件安装在散热器上，散热板将热量辐射到周围的空气中去，以及通过自然对流来散发热量 。

一般地说，从散热器到周围的空气的热流量(P)可由下式表示。



(1) 辐射散热

下述近似式表示辐射散热



(2) 对流散热

功率器件安装在装置的框架上时，采用对流散热比辐射散热更有效。在一个大气压 的空气中，采用对流散热器的传导率近似地由下式表示。



(3) 散热器效率η

若用薄材料制成散热器，则离热源越远，表面温度越低，散热效果也越差。上述公式是假定温度都是均匀分布的，而实际上在散热板的边缘部位表面温度越低 。

这种由散热器本身温度确定的系数就是散热器效率，它表示散热板实际传递的热量与器材安装部位最高温度视为均匀分布时的热量之比 。





一、散热器安装

(1) 安装前 ， 必须进行试压实验，实验压力为工作压力的1.3倍，并确认合格并填写试压报告单后方可安装。

(2) 散热器在搬移过程中应轻拿轻放，避免磕碰及被其它重物挤压，以防损坏。如果打开包装时发现表面破损，请及时通知经销商，但不能破坏其外塑料包装 。

(3) 散热器的安装应遵守GBJ 242 ((采暖与卫生工程施工及验收规范》的规定，底部距地≥150mm ; 背部距墙≥25mm 。

(4) 散热器进、出口均应加装控制阀和流量平衡阀，以便调节和维护，当某组散热器需要放水维修时，只需局部放水，不影响其它用户。



二、散热器布置

(1)散热器尽可能装在外墙窗台下，如外墙窗台下无法安装散热器时，可靠内墙安装，当房间有两个或两个以上朝向外墙时，宜优先布置在采暖负荷较大的窗台下。

(2) 为防止冻裂散热器，双层外门的外室、门斗内，均不应设散热器 ; 在楼梯 间 或其它有冻结危险的场所，其散热器应由单独的立、支管供热，且不应装设调节阀。

(3) 散热器一般应明装，内装修要求较高的公共与民用建筑，按建筑装饰要求可暗装，但装饰罩应有合理的气流通道、足够的通道面积，并方便维修。托儿所和幼儿 园 的散热器应暗装或加防护罩 。

(4) 在垂直单管或双管热水供暖系统中，同一房间的两组散热器可串联连接；储藏室、洗手间和厨房及走道的散热器，可同邻室串联连接，两串联散热器之间的串联管直径，应与散热器接口直径(一般为DN32mm)相同。

(5) 楼梯间的散热器，应尽量布置在底层或按一定比例分配在下部各层。

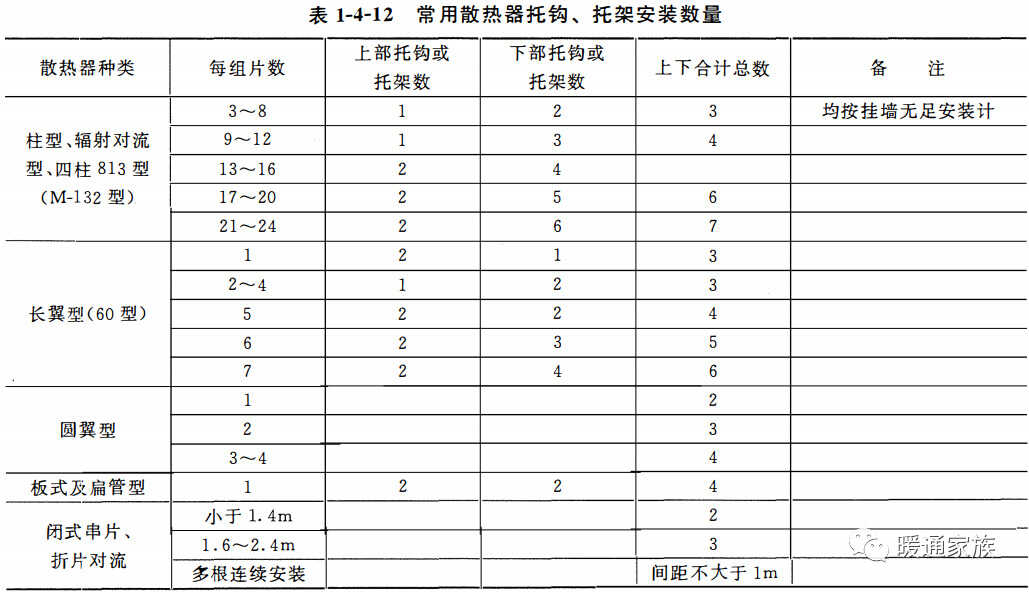

表1-4-12为常用散热器托钩、托架安装数量相关数据。
