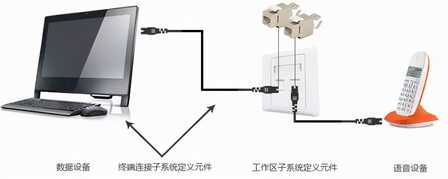

工作区子系统



工作区子系统由终端设备连接到信息插座之间的设备组成。包括：信息插座、插座盒、连接跳线和适配器组成。

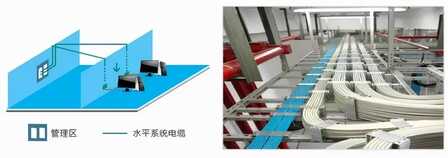

水平区子系统



水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。

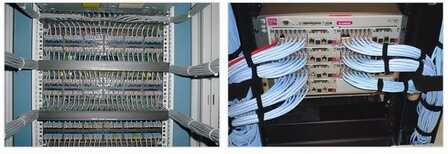

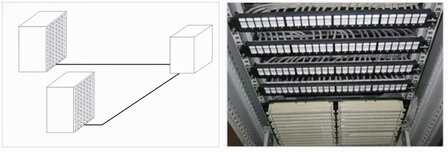

管理子系统



管理子系统设置在楼层分配线设备的房间内。管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。管理子系统应采用单点管理双交接。

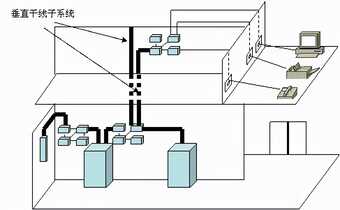

垂直干线子系统



通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。

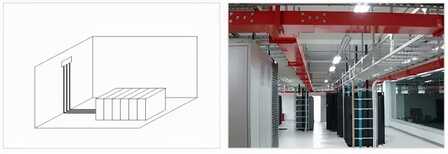

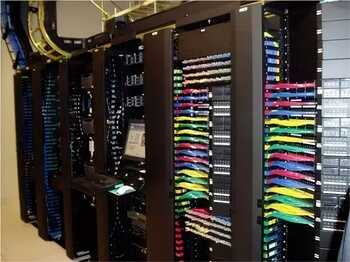

设备间子系统



设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。

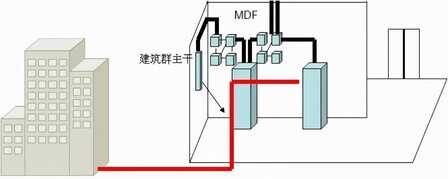

建筑群子系统



建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。



常用名词：

1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。　　

2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。　　

3、综合布线：综合布线是由线缆及相关连接硬件组成的信息传输通道，它能支持多种应用系统。综合布线中不包括应用系统中的各种终端设备和转换装置。　　

4、建筑群、园区：一个或多个建筑物构成的区域。例如：学校、工厂、机场、小区或军事基地等。　　

5、建筑群干线电缆、光缆：在建筑群内，连接建筑群配线架与建筑物配线架的电缆、光缆。这种电缆、光缆还可用来直接连接不同建筑物间的建筑物配线架。



6、水平电缆、水平光缆：连接楼层配线架与信息插座之间的电缆、光缆。

7、设备电缆、光缆、软线：把应用系统的终端设备连接到配线架的电缆、光缆组件。

8、工作区电缆、光缆、软线：在工作区内，把终端设备连接到信息插座的电缆、光缆组件。工作区电缆、工作区光缆一般称为软电缆或跳接线。

9、电缆单元、光缆单元：型式和类别相同的电缆线对或光纤的组合，电缆单元可以带有屏蔽层。

10、非屏蔽双绞电缆、对绞电缆：由非屏蔽线对组成的电缆(简称非屏蔽电缆)。当有总屏蔽时，称作带总屏蔽的非屏蔽电缆。

11、屏蔽双绞电缆、对绞电缆：由屏蔽线对组成的电缆(简称屏蔽电缆)。当有总屏蔽时，称作带电总屏蔽的屏蔽双绞电缆。

12、混合电缆、光缆：两个或多个不同型式或不同类别的电缆、光缆单元构成的组件，外面包覆一个总护套。护套内还可以有一个总屏蔽。其中，只由电缆单元构成的称为综合电缆;只由光缆单元构成的称为综合光缆;由电缆单元组件和光缆单元组件构成的称为混合电缆。



13、跳线：不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。

14、接插线：一端或两端带有连接器的软电缆或软光缆。用在配线架上连接各种链路，接插线也可用于工作区中。

15、配线架：使用接插线连接链路的一种交接装置，通过配线盘可以方便地改换或断开链路。

16、交接：使用接插线或跳线连接电缆、光缆或设备的一种非永久性连接方式。

17、互连：不用接插线或跳线，一根电缆或光缆直接连接到另一根电缆或光缆及设备的一种连接方式。

18、配线架：电缆或光缆进行端接和连接的装置。在配线架上可进行互连或交接操作。

19、建筑群配线架：端接建筑群干线电缆、光缆的连接装置。

20、建筑物配线架：端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。
