rj45接口接线顺序(以太网RJ45接线标准线序)

 人阅读 | 作者奔跑的小羊 | 时间:2022-06-27 14:47

BTW:本文写成的时间比较早,大概十多年前。

由于现代的以太网PHY芯片大多都带了Auto-MDIX(medium dependent interface crossover)功能,所以接线时可以不用再考虑什么交叉线和直连线了,随便插就是。

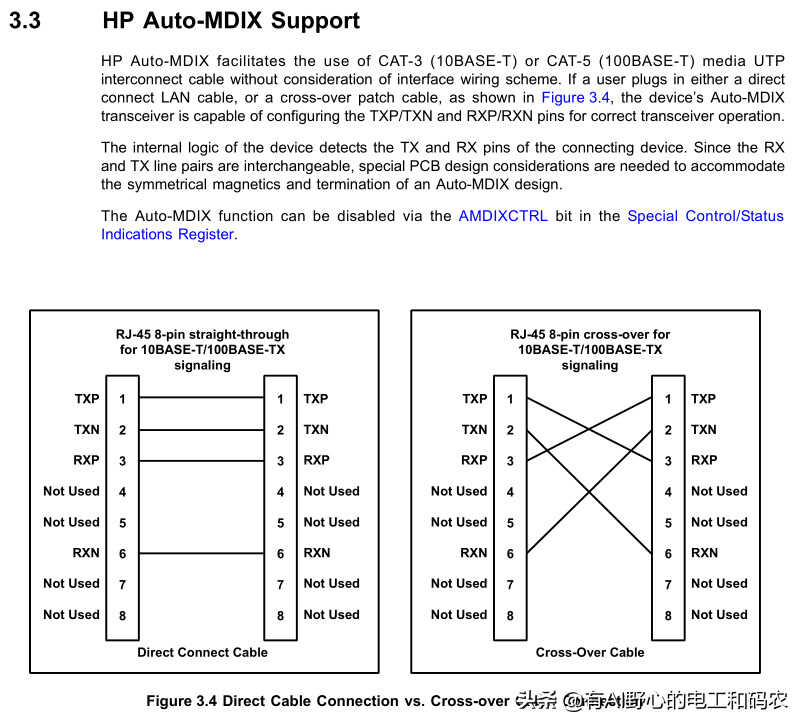

下图是我最近使用过的一个PHY芯片中关于Auto-MDIX的示意图:



以太网RJ45接线标准线序



现在方便多了!

虽然这个知识点有点过时了,不过知道一下也没坏处,大不了当作一个没用的知识呗。


RJ是Registered Jack的缩写,意思是“注册的插座”。

在FCC(美国联邦通信委员会标准和规章)中的定义是,RJ是描述公用电信网络的接口,常用的有RJ-11RJ-45,计算机网络的RJ-45是标准8位模块化接口的俗称。

568A的排线顺序从左到右依次为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B的排线顺序从左到右依次为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

所谓的交叉线是指:一端是568A标准,另一端是568B标准的双绞线。

直连线则指:两端都是568A或都是568B标准的双绞线。

顺便说一下,许多朋友在做RJ45头的时候,只是保证线两端的顺序一一对应,却并未按照568A/568B的排线标准去做。这样虽能连通网络,但这种线的抗干扰性非常差,经常出现诸如传输速度慢、网络时好时坏的情况。希望大家在做网线的时候一定按照标准去做,并且根据实际的工程经验网线长度最好不小于1.5米,这对提高网络的稳定性是非常必要的!

下面让我们看看如何正确选用直连线和双绞线。

当以下设备互联时,需使用直连线:

1.将交换机或HUB与路由器连接;

2.计算机(包括服务器和工作站)与交换机或HUB连接。

而这些设备互联时,则需使用交叉线:

1.交换机与交换机之间通过UPLINKS口连接;

2.HUB与交换机连接;

3.HUB与HUB之间连接;

4.两台PC直接相连;

5.路由器接口与其它路由器接口的连接;

6.Ethernet接口的ADSLModem连接到PC机的网卡接口。

同一层设备相连用交叉, 不同一层设备相连用直连.
