C1000电缆故障测距仪主机轻巧、性能稳定、便于携带、操作简单、测试方便。不需要高压设备，可测试电缆的短路、断线的故障及电缆长度和波速。采用了新型5.7寸液晶显示屏，亮度高、抗干扰性强。设备由大容量充电电池供电，方便现场对测、野外测试和矿井电缆测试。新研制的电流取样器是一种全新的取样方法，具有接线简单，波形直观容易分析，与高压完全隔离，对主机、操作人员绝对安全的特点。性价比高、可配置嵌入式打印机方便波形保存对比

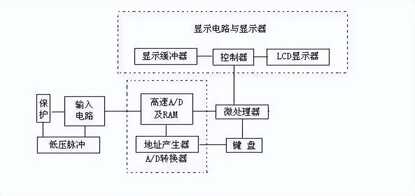

1、测试原理图

电缆故障测距仪

2、闪测仪面板布局

电缆故障测距仪

1、欠压指示 2、充电指示 3、0.2µs/2µs脉宽指示 4、信号输入 5、电源插座 6、电源开关 7、增益调节 8、操作键盘 9、背光调节 10、液晶屏

说明：

1、欠压指示：当仪器内部电池电压过低时，欠压指示灯亮，此时仪器需要充电。

2、充电指示：插上交流220V后，充电指示灯亮，表示此时仪器正在充电。指示灯熄灭，表示电量已充满。

3、脉宽指示：按下“脉宽”键，面板上0.2µs绿灯亮起，表示选择脉宽为0.2µs，再次按下“脉宽”键，面板0.2µs绿灯熄灭，表示选择脉宽为2µs。

4、信号输入：用于采样盒信号输入。

5、电源插座：本仪器使用50Hz、220V交流电源供电，在充电和测试路径时使用，插入电源即仪器处于充电状态。电池充满电后，仪器自动保护。

6、电源开关：开关置于“开”时，仪器开机，反之为关机。

7、增益调节：用于调节输入、输出脉冲幅度大小，使用时应根据屏幕显示的波形进行调节。调节过小时，脉冲反射很小，甚至无法采样，如图3。调节过大时，反射脉冲相连与基线无交点甚至基线会变成斜线，如图4。一般采样前，增益调节旋钮旋转1/3左右，然后根据波形大小再进行调节，重新采样。

图3调节过小波形图 图4 调节过大波形图

8、操作键盘：采用轻触按键，用于对仪器进行对应各项操作，详细内容见“键盘功能说明”。

9、背光调节：显示屏对比度偏暗或偏亮时，调节此处电位器，将对比度调至合适状态。

10、显示屏：用于仪器界面显示

3、液晶显示说明

本仪器采用320×240高分辨率灰色背光液晶显示屏LCD，即使在强烈日光下也能清晰显示。参数设置及试验结果均显示在 LCD屏上，全汉字操作界面，图形清晰，美观，易于操作。

4、键盘功能说明

仪器操作键盘采用14个轻触按键作为控制功能键，其中有11个是双功能键，键盘排列如图5所示。

电缆故障测距仪

各键功能如下：

1、0-9数字键：上电复位时，数字键可以键入年、月、日，在测试状态（非菜单状态，下同），测故障、测全长，当屏幕左上角显示“键入速度000”时，用数字键可以键入已知速度值；在脉冲速度状态，用数字键可以键入已知电缆长度。总之，当屏幕提示需键入数据时，0-9键就为数字键，否则就为其它功能键。

2、采样键：在测试状态，按采样键后，仪器处于等待状态。当低压脉冲信号或高压闪络脉冲信号到来并触发控制电路之后，仪器开始工作，记录脉冲反射信号并处理显示，在重新按动采样键后，本次采样波形将取代上次存储波形。

3、故障测试时，应先重新调整输入振幅大小后再按采样键。重复几次操作，直到显示波形标准为止。

4、1/2上下波形选择键：仪器内部有两个波形存储区，用此键可随意选择其中之一为主进行操作（包括采样、扩展）。仪器上电复位后，自动默认对存储区1（1波形）进行操作（双屏显示时屏幕下半部显示存储区1波形，波形前有“1”或“2”）。当按动此键后，将对存储区2（波形2）进行操作，再按此键又变为对存储区1波形操作，依次类推。

5、起点键：在测试状态屏幕有波形显示时，当光标移动到测试波形定标起点时，按起点键确认波形计算起点。然后移动光标到波形终点，显示测试数据。当光标前后移动时，显示数据随之变化。

6、如果需要重新确定起点光标，可以用扩展键将波形压缩或扩展，然后移动光标到波形起点，按起点确认，移动光标，屏幕重新显示测试数据。

7、光标移动键：“↑”“↓”：按此两键竖形光标将下面的波形向上或向下移动，用于波形的重合和分离。“←”“→”光标左右移动键：按此二键光标将向左、向右移动。

8、速度键：“↵”：回车与速度键为同一键。当用数字键键入了速度值与电缆长度值时，必须按“↵”（回车）键对数据确认，否则仪器处于等待状态无法工作（不采样）。在测试状态，测故障、测全长时，此键用于选择存入仪器中的四种常用传输速度值。当连续按此键，屏幕右上角提示变为键入速度000值时，利用数字键可以键入被测试电缆的传输值，键入完毕后按回车确认。

9、脉宽键：（0.2/2）：按下“脉宽”键，面板上0.2µs绿灯亮起，表示选择脉宽为0.2µs，再次按下此键，面板0.2µs绿灯熄灭，表示选择选择脉宽为2µs。

10、扩展键：在非键入数状态，此键为扩展显示波形功能键。按此键将显示波形横向扩展13倍。每按一次，波形扩展1倍，当显示屏右上角显示01时，波形已扩展13倍。再按此键又恢复波形压缩状态。

11、单双波形显示选择键：按此键可以使屏幕由双波形显示转为单波形显（双波形显示时，显示屏上半部显示2波形，下半部显示1波形），并随意转换，本仪器上电（复位）后，默认为上下双波形显示、并对存储区1（1波形）进行操作形式，按此键一次将变为全屏幕单波形显示方式。

12、该仪器有两个存储区，上电（复位）后，默认存储区1存储数据，当选择对存储区2（波形2）进行操作时，会在第二波形显示区（屏幕上半部）出现前次采样波形，属于正常现象，重按采样键，本次采样波形将取代上次存储波形。

13、快/慢键：按一下，波形下方出现1时，“”“”键为快动键，按动一次光标移动8个点阵单位；当波形下方出现2时，“”“”键为慢动键，按动一次光标移动1个点阵单位。

14、复位键：为系统硬复位键，仪器无论在任何状态，按此键将返回到主菜单。

操作界面说明

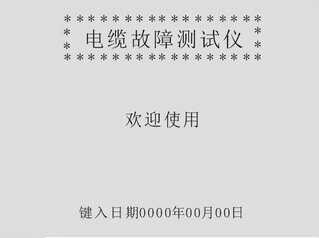

1、开机

电缆故障测距仪

2、工作选择

当依次键入年月日或者直接按“速度”键，进入第二画面，按“复位”键直接进入工作选择菜单如图7

电缆故障测距仪

3、脉冲

进入工作选择菜单后，如图7所示，4种工作选择操作，根据实际测试需要进行按键选择，这里以选择1脉冲法为例，按下“1”键，进入脉冲选择界面如图8

电缆故障测距仪

4、测试显示主界面

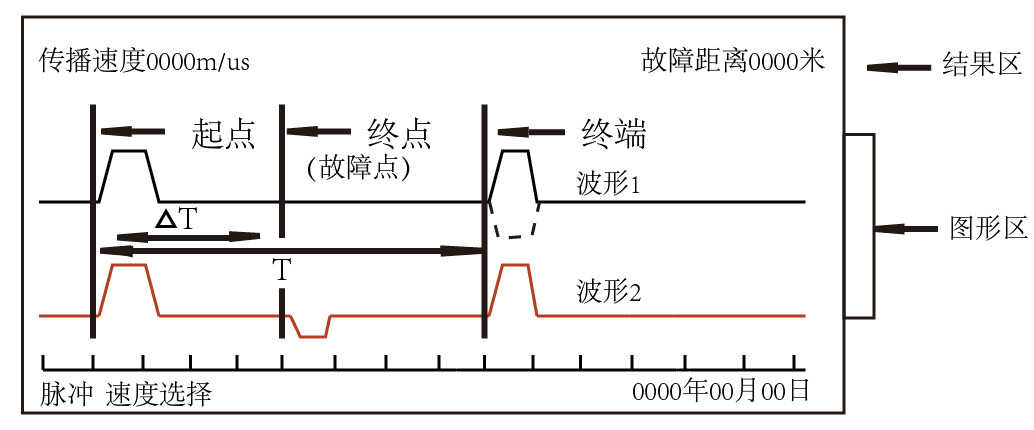

主界面分三个区，上方为计算参数与结果区，如图9所示。中间为波形显示（采样前为接线图）区，根据需要可显示一条或两条波形。同时显示竖线光标和时间刻度。

下方为状态和日期显示区，状态显示分别为脉冲直闪、冲闪1、冲闪2，在脉冲全长和测故障时则提示要选择速度，测速度时则提示键入全长值，冲闪测量状态时只提示速度选择。

电缆故障测距仪

通过上面各部分及按键功能介绍，基本上就可掌握测试仪使用方法
