用光模块时，我们肯定会考虑到它的布线问题，如何根据光模块来挑选合适的光纤跳线？我们进行了归纳总结。

一、传输距离和数据速率

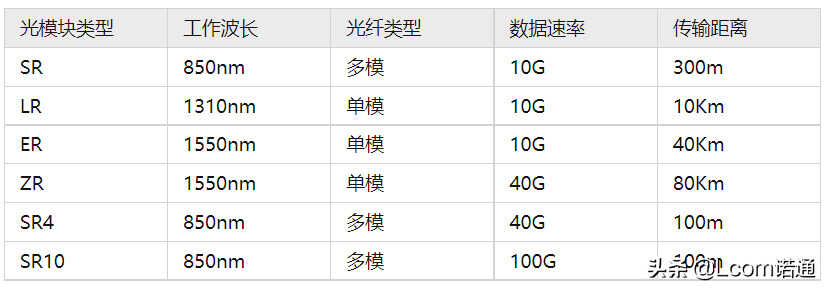

光模块有着多种不同的传输速率和传输距离，当我们针对光模块选择光纤的时候，要选择与之相匹配的光纤跳线，多源协议（MSA)详细规定了各种光模块的工作波长、传输距离和数据速率等，并列出了适合的光纤类型，这对光纤跳线的选择也具有一定的参考作用。下表是光模块的具体详情。



二、接口样式



OM1 62.5/125多模光缆，双芯LC/双芯LC

在选择光纤跳线时，接口是一个必不可少的考虑因素，通常光模块的接口通常有2个口（一个用于接收光信号，一个用于发射光信号），即双工SC或双工LC，因此，需要使用双工SC/LC光纤。

而最近几年新推出的光模块只有一个口（既可以接收光信号，又可以发射光信号），因此，需要使用单工光纤。不同的接头可发插入不同的设备，如果设备两端的端口相同，我们可以使用MPO-MPO/LC-LC/SC-SC光纤跳线。如果要连接不同的端口类型设备，可以使用LC-SC/LC/ST/LC-FC光纤跳线。



三、光模块常用的光纤跳线





无导针MPO/LC扇出，0.9mm直径，12芯，多模OM3 50/125μm

看完这三个挑选前需要考虑的要素，我们来举一个例子，光模块QSFP-100G-SR4-MM850的传输速率为100Gbps，通常和多模光纤（MMF)一起使用，中心波长为850nm，连接器类型为MPO，可以采用12芯MPO/F-MPO/F光纤跳线 ，光纤直径50/125um，传输距离为70m。
