之前的文章就使用了华为ENSP模拟软件对VLAN的原理与配置通过抓包数据分析进行了学习，接下来就使用思科的设备查看VLAN的原理。

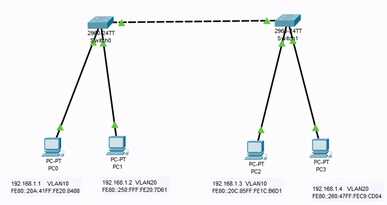

实验拓扑如下：



（1）在PC上配置相关IP信息；

（2）在交换机Switch0上配置命令如下：

Switch#en

Switch#config t

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#exit

Switch(config)#int fa0/1

Switch(config-if)#switchport access vlan 10

Switch(config-if)#int fa0/2

Switch(config-if)#switchport access vlan 20

Switch(config-if)#int fa0/3

Switch(config-if)#switchport mode trunk

（3）在交换机Switch1上配置命令如下：

Switch#en

Switch#config t

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

Switch(config-vlan)#exit

Switch(config)#int fa0/1

Switch(config-if)#switchport access vlan 10

Switch(config-if)#int fa0/2

Switch(config-if)#switchport access vlan 20

Switch(config-if)#int fa0/3

Switch(config-if)#switchport mode trunk

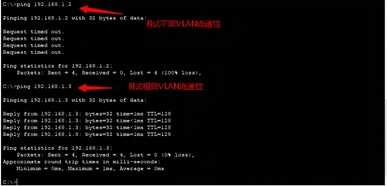

（4）在PC0上测试与PC1、PC2的连通性，如图所示：



（5）通过抓包分析不同VLAN数据不可达，如图

①　数据包传输全过程

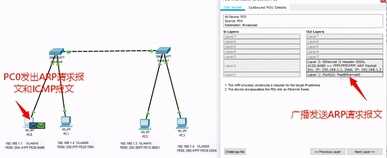

②　PC0产生ARP请求报文，广播发送



③　交换机Swtch0收到ARP请求，如下:

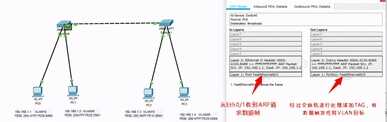

交换机检查数据帧从哪个接口收入，为数据帧打上标签，将数据帧发往同VLAN接口，目标主机PC1属于不同VLAN，数据帧不会发送到Eth0/2接口。

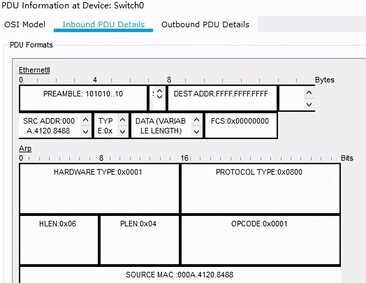

查看收到的数据帧格式，是不带TAG标签的，如下图所示：

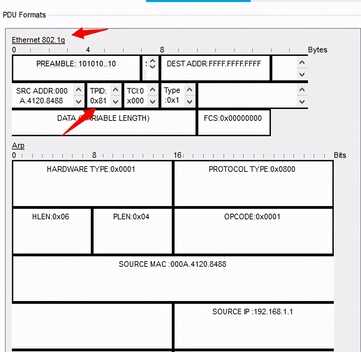

交换会为数据帧打上对应的Tag标签，发往相同VLAN，输出数据帧格式为802.1q,如图：

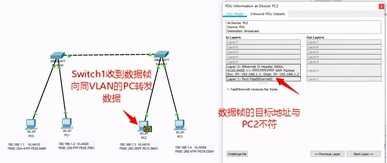

④　交换机Switch1将数据帧转发给与帧同VLAN的设备，如图：



⑤　通信失败PC0收到不到目标主机PC1的回应请求，最后请求超时。

总结：

交换机对根据接口属于的VLAN对数据帧打上/摘除标签，并将数据帧发往对应VLAN接口。
