一、STP基础知识

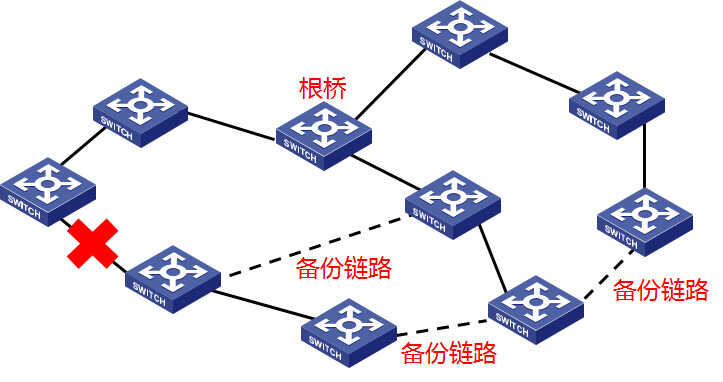

生成树STP（ Spanning Tree Protocal）主要用于在局域网中消除链路层物理环路，并在链路故障时自动激活备份链路恢复网络。运行该协议的设备通过彼此交互信息发现网络中的环路，并有选择地对某些端口进行阻塞，最终将环路网络结构修剪成无环路的树型网络结构。
01通过阻断冗余链路消除网络中存在的路径回环。
02当前路径发生故障时，激活冗余备份链路，恢复网络连通性。
生成树协议分为三种，普通生成树STP（Spanning Tree Protocal）、快速生成树RSTP（Rapid Spanning Tree Protocal）以及多生成树MSTP（Multiple Spanning Tree Protocal），可以根据需要选用，满足多种使用环境需求。下面介绍TP-LINK交换机生成树功能的设置方法。
二、STP/RSTP设置方法
STP和RSTP功能的设置方法是相同的。RSTP相比于STP来说收敛速度更快，且兼容STP协议，所以一般推荐使用RSTP协议。
01需求分析
客户公司内部网络，5台TP-LINK管理型交换机搭建STP或者RSTP环形网络，实现链路故障备份的功能。
02拓扑结构
5台交换机环形连接，所有交换机之间的连接用端口为1、2号端口。如下图所示。
03配置步骤
注意：设置时每台交换机单独连接设置，每次设置一台交换机。设置完成后再进行线路连接。
1、 修改交换机的IP地址不冲突：TP-LINK的交换机默认管理IP地址均是192.168.0.1，为了防止地址冲突，首先建议修改为不冲突的IP地址。

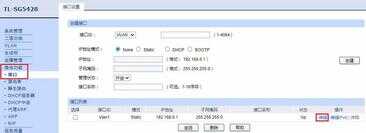

以TL-SG5428为例，打开“路由功能”—“接口”页面，点击“编辑”修改。
2、 交换机开启STP或者RSTP全局配置开关：打开菜单“生成树”—“基本配置”页面，生成树功能选择“启用”，生成树模式选择“STP或者RSTP”，点击“提交”。

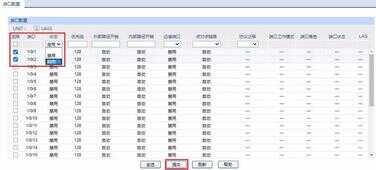

3、 交换机级联端口启用生成树功能：打开菜单“生成树”—“端口配置”页面，选择交换机级联的端口（本例中是端口1和2），状态选择“启用”，点击“提交”。
一台交换机设置完成，相同的方法，依次设置其他的交换机。完成STP/RSTP功能的设置之后，进行线路连接即可。
三、MSTP设置方法
01需求分析
客户公司内部网络，如下图所示拓扑结构，整个网络中设置了6个VLAN 101-106，需要实现VLAN101、103和105的数据流量以B为根桥，VLAN102、104和106的数据流量以C为根桥。阻断网络中的环路，并能达到数据转发过程中VLAN数据的冗余备份以及负载分担效果。
02拓扑结构
客户网络采用多环结构，如下图所示。
03配置步骤
注意：本例中假定IP、VLAN等相关的设置已经完成，仅关注生成树的设置。
1、 所有交换机开启MSTP全局配置开关：打开菜单“生成树”—“基本配置”页面，生成树功能选择“启用”，生成树模式选择“MSTP”，点击“提交”。
2、 所有交换机级联端口启用生成树功能：打开菜单“生成树”—“端口配置”页面，选择交换机之间级联的端口编号。状态选择“启用”，点击“提交”。
3、 所有交换机配置相同的MST域的域名（任意域名）和修订级别（默认即可）：打开菜单“生成树”—“MSTP实例”—“域配置”页面，所有交换机设置相同的域名（本例中为“TEST”）和修订级别（本例中为默认的“0”），点击“提交”。

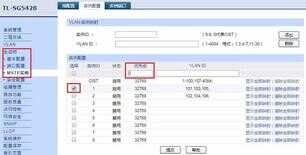

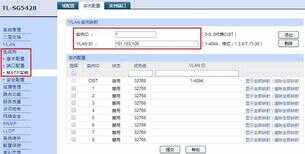

4、 所有交换机配置MST域的VLAN-实例映射，将VLAN 101、103、105映射到实例1，将VLAN 102、104、106映射到实例2：打开菜单“生成树”—“MSTP实例”—“实例配置”页面，实例ID设置“1”，VLAN ID设置“101,103,105”，点击 “添加”，将VLAN 101、103、105映射到实例1。相同设置方法将VLAN 102、104、106映射到实例2。所有交换机相同的设置。

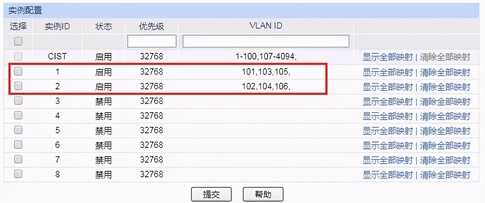

添加完毕如下图所示。

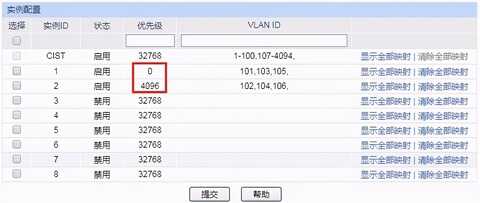

5、 将交换机B配置为实例1的根桥，且是实例2的指定桥：打开交换机B的配置页面，打开菜单“生成树”—“MSTP实例”—“实例配置”页面，选择实例“1”，并将优先级设置为“0”，点击“提交”。
然后选择实例“2”，并将优先级设置为“4096”，点击“提交”。设置完毕如下图所示。

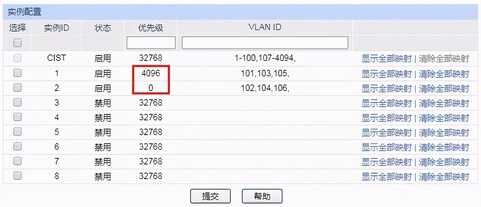

6、 将交换机C配置为实例2的根桥，且是实例1的指定桥：打开交换机C的配置页面，打开菜单“生成树”—“MSTP实例”—“实例配置”页面，选择实例“1”，并将优先级设置为“4096”，点击“提交”。然后选择实例“2”，并将优先级设置为“0”，点击“提交”。设置完毕如下图所示。
MSTP的所有设置完成，实现的效果：实例1（VLAN101、103、105），连通的链路如左边红色所示，实例2（VLAN102、104、106），连通的链路如右边蓝色所示。
至此，生成树功能的基本设置方法就介绍完了。
