01.首先，要先确定您购买的摄像机是支持外接音频以及外接报警输入输出设备的：

建议购买设备时就跟销售确认清楚哦

02，接下来我们认识一下尾线：

注：摄像机根据机型不同，线缆有所不同，支持外接音频及报警的摄像机，尾线会有音频和报警接口。

尾线标签含义：AUDIO IN：音频输入AUDIO OUT：音频输出ALARM IN：报警输入ALARM OUT：报警输出

一，拾音器接线

方法：

外接拾音器之后，摄像机音频选项必须要选择“LineIn”

麦克风是简单将将空气中的变动压力波转化成变动电信号输出，一般音质较拾音器差。

对我司设备来讲，拾音器一般需要单独供

接线方法

摄像机的音频输入接口一般来讲有两种：3.5mm圆口和绿头端子/散线

绿头端子/散线接线方式：

1.将LIN/MIC-与拾音器信号线相连(或者RIN/MIC+、IN/MIC-、拾音器三根线相连也可以)

2.将LINE_GND、拾音器负极、电源负极三根线相连

注意：拾音器接线时务必要求音频负极、拾音器电源负极、摄像机电源负极共地。

1)拾音器的信号线接入摄像机的AUDIO IN端子;

2)拾音器正极外接电源正极供电;

3)拾音器的负极和电源负极相接后，接摄像机的G端子即可。

二，音响线连接

方法：

1)音箱正负线与电源正负线相连;

2)音箱信号线与摄像机AUDIO OUT端子相连;

3)摄像机的GND、音箱负极和音箱电源负极相连。

音箱要求阻抗是0~600Ω的有源音箱

三，监控报警输入接线

常见的报警输入设备：红外探测器(红外对射)，电子围栏，门磁，烟感等。

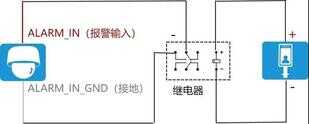

报警输入只需接入开关量信号，所以不区分正负极，ALARM_IN和GND接口直接和报警输入设备的接线连接即可。

注意：需要确认告警输入设备是干接点输出还是湿接点输出。干接点：无源开关;接点之间无极性，如各种开关，传感器，继电器等;湿接点：有源开关;接点区分正负极，不能反接。

干接点接线方法

湿接点接线方法

五，监控报警输出接线

常见的报警输出设备：警号(喇叭)，报警灯，门禁开关，扬声器开关等。

当前摄像机报警接口为湿接点，报警设备支持最大24V 100mA的电压直流输入。如果对接支持高压的开关，需要在外部增加继电器做隔离。低压直流告警设备接线方法(湿接点)

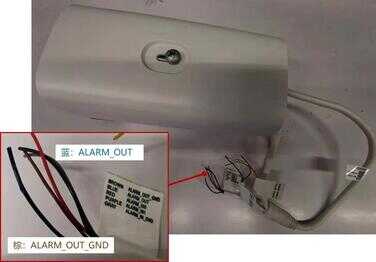

1. 摄像机的ALARM_OUT接报警设备的正极;2. 摄像机的ALARM_OUT_GND接报警设备的GND/电源的负极。

注意：如果报警输出设备输出的直流电流过大，需要在报警输出设备与ALARM_OUT之前串接限流电阻，限制ALARM_OUT的电流<100mA。高压告警设备接线方法(干接点)

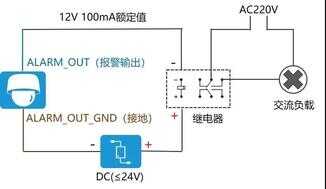

1. 电源的正极接继电器正极;2. 电源的负极接摄像机的ALARM_OUT_GND;3. 继电器的负极接摄像机的ALARM_OUT。

注意：

1. 如果报警输出设备输出的直流电流过大，需要在报警输出设备与ALARM_OUT之前串接限流电阻，限制ALARM_OUT的电流<100mA;

2. 继电器的选型：线圈端的耐压需要与选用的DC电源匹配，耐压值高于DC电源电压
