1面板控制调速
变频器设置：
|
P0-02 |
命令源选择 |
操作面板命令通道 |
0 |
|
P0-03 |
主频率源X选择 |
面板电位器 |
4 |
|
|
|
|
|

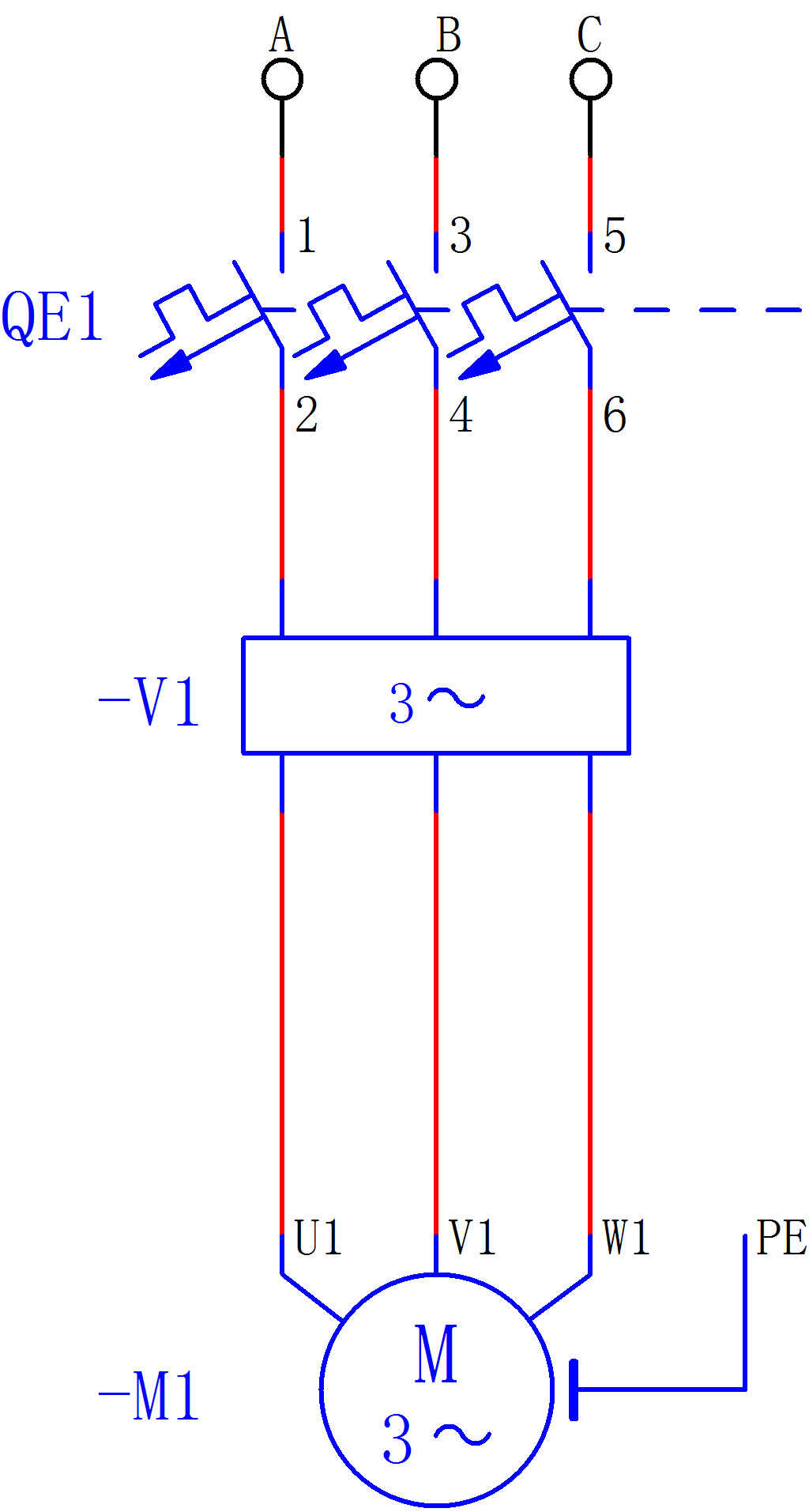

接线
2外接按钮加电位器调速
变频器设置
|
P0-02 |
命令源选择 |
端子命令通道 |
0 |
|
P0-03 |
主频率源X选择 |
AI1 |
2 |
|
P4-00 |
DI1端子功能选择 |
正转运行 |
1 |
|
P4-01 |
DI2端子功能选择 |
反转运行 |
2 |
|
P4-11 |
端子命令方式 |
两线式1 |
0 |

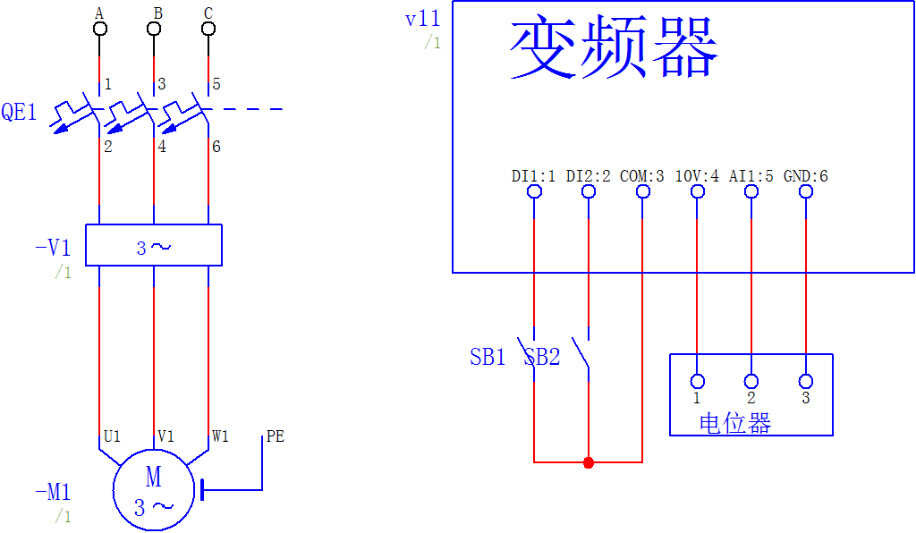

接线
3 PLC模拟量控制
变频器设置
|
P0-02 |
命令源选择 |
通讯命令通道 |
0 |
|
P0-03 |
主频率源X选择 |
AI1 |
2 |
|
Pd-00 |
通讯波特率 |
9600 |
6005 |
|
Pd-01 |
MODBUS数据格式 |
无校验 |
3 |
|
Pd-02 |
本机地址 |
1 |
1 |
|
Pd-05 |
MODBUS通讯数据格式 |
标准通讯协议 |
31 |

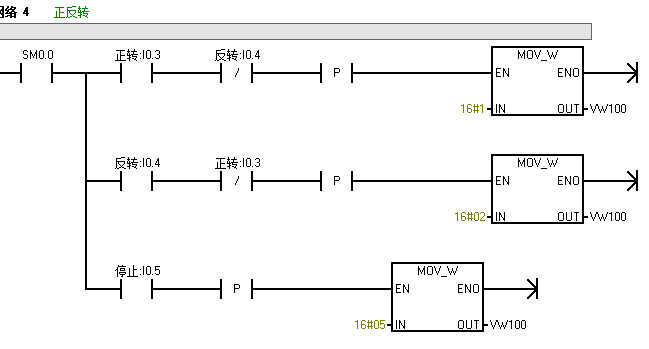

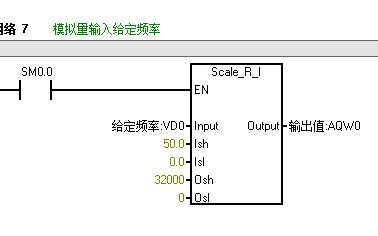

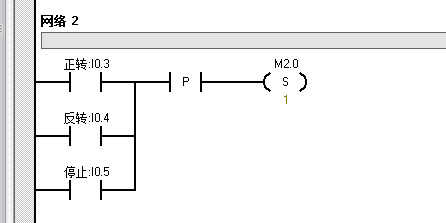

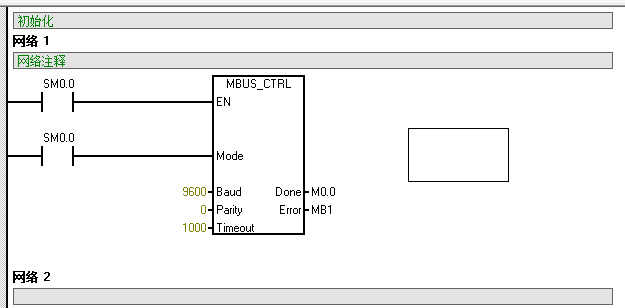

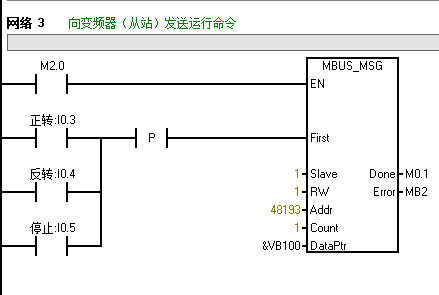

PLC程序编写

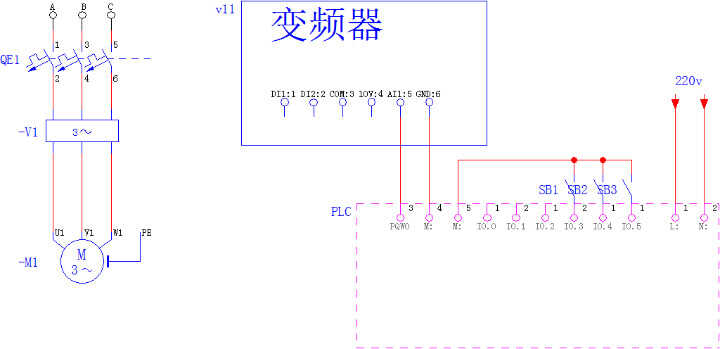

接线
5变频器的多段速控制
5变频器的多段速控制
|
P0-02 |
命令源选择 |
端子命令通道 |
1 |
|
P0-03 |
主频率源X选择 |
多短指令 |
6 |
|
Pd-00 |
通讯波特率 |
9600 |
6005 |
|
P4-00 |
DI1端子功能选择 |
正转运行命令 |
1 |
|
P4-01 |
DI2端子功能选择 |
多段指令端子1 |
12 |
|
P4-02 |
DI3端子功能选择 |
多段指令端子2 |
13 |
|
P4-11 |
端子命令方式 |
两线式1 |
0 |
|
PC-00 |
多段指令0 |
-100%-100% |
20 |
|
PC-01 |
多段指令1 |
-100%-100% |
30 |
|
PC-51 |
多段指令给定方式 |
功能码PC-00给定 |
0 |

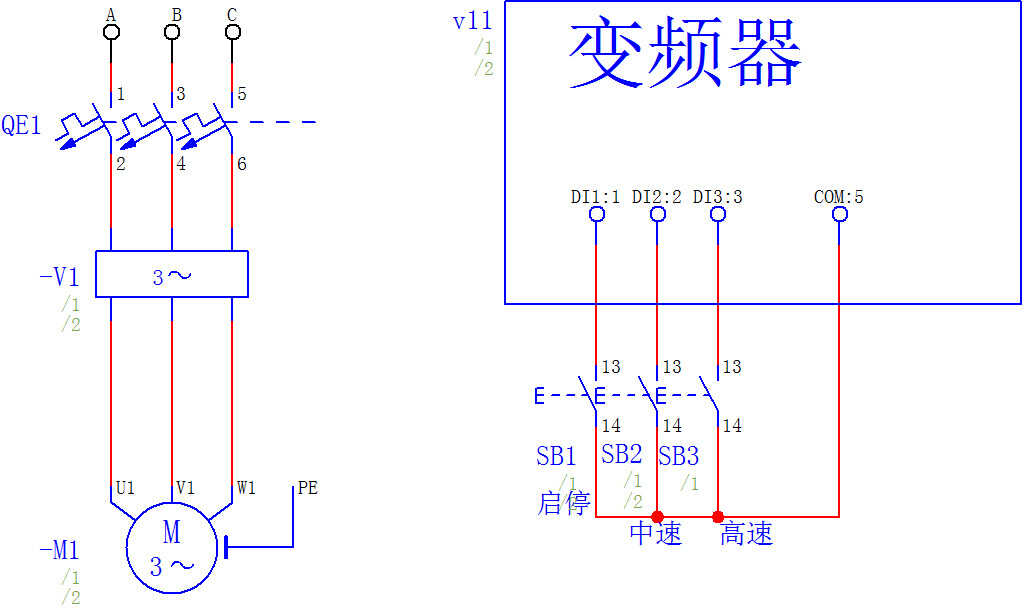

接线
