锐捷的三层交换机配置，如果将上一篇文章中的锐捷网关路由配置结合这篇的交换机配置，就可以快速构建一个企业核心网络。今天的教程是基于命令行，但是并不复杂，适合新手小白进行学习。
场景概述
目的：搭建一个小型的企业内部网络，使用RG-NBR3000D-E作为出口网关，使用RG-S5750C-28GT4XS-H作为核心，使用RG-S2910-10GT2SFP-P-E作为接入POE给无线AP供电使用。

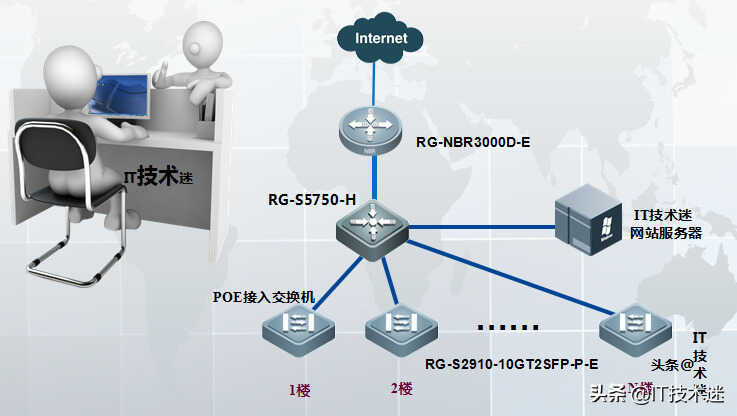

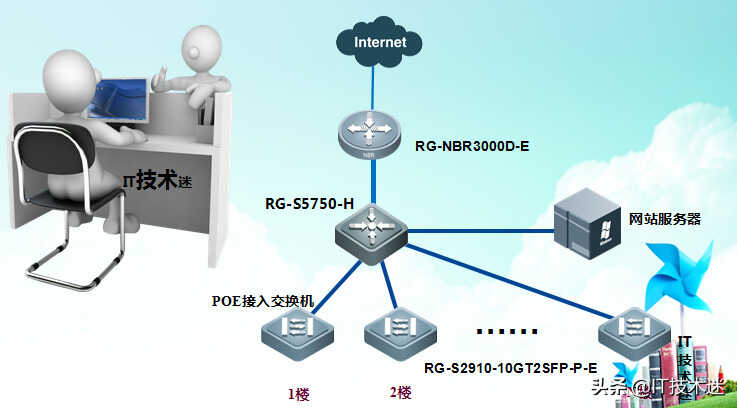

IT技术迷-网络拓扑图
什么是三层交换机？
三层交换机实质就是一种特殊的路由器，是一种在性能上侧重于交换而价格低廉的路由器。传统交换技术是在OSI网络标准模型第二层——数据链路层进行操作，而三层交换机是为IP设计的，接口类型简单，拥有很强二层包处理能力，它既可以工作在协议第三层替代或部分完成传统路由器的功能，同时又具有几乎第二层交换的速度，且价格相对便宜。
三层交换机最重要的目的是加快大型局域网内部的数据交换，做到一次路由，多次转发。当一个大型局域网按照功能或地域等因素划成一个个小局域网时，VLAN（Virtual Local Area Network虚拟局域网）技术在网络中得以大量应用，而各个不同VLAN间的通信都要经过路由器来完成转发。单纯使用路由器来实现不仅端口数量有限，而且路由速度较慢，从而限制了网络的规模和访问速度。
三层交换机参数
RG-S5750C-28GT4XS-H
固定端口： 28口10/100/1000M自适应电口，4个复用的SFP接口（SFP为千兆/百兆口）
4个1G/10G SFP+光口，2个扩展槽， 2个模块化电源插槽
管理口： 1个MGMT端口、1个Console 端口、1个Mini USB Console口、1个USB端口，符合USB2.0的标准
交换容量：598G/7T
包转发率：222M/396M
准备工作
配置前准备：console配置线、超级终端软件（或者CRT软件）。
超级终端配置
console配置线插在交换机对应的console口，启动交换机点击超级终端软件

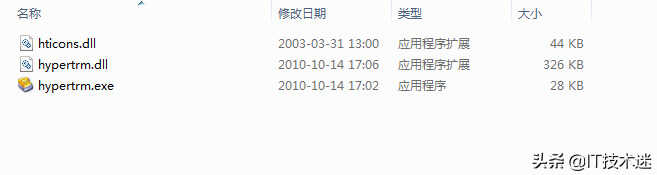

超级终端

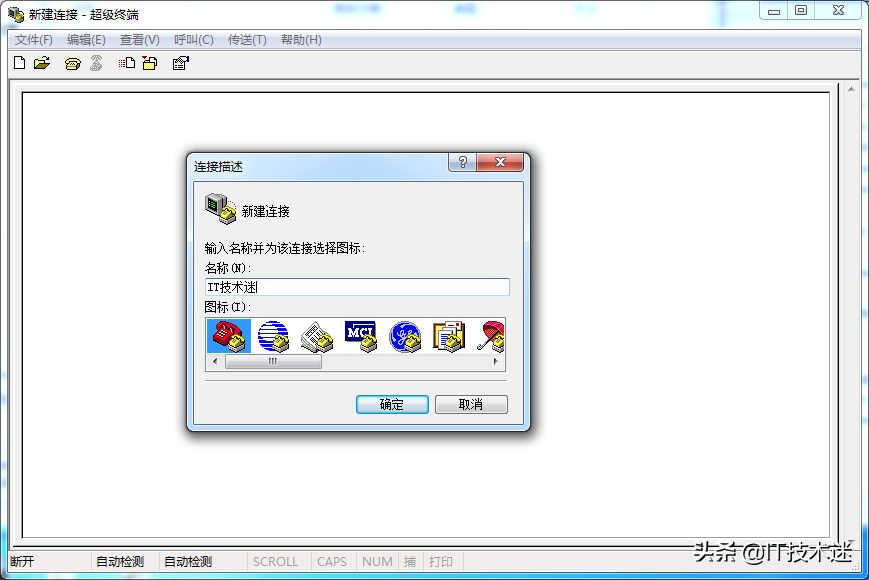

填写链接名称后点击确定
配置超级终端-输入名称

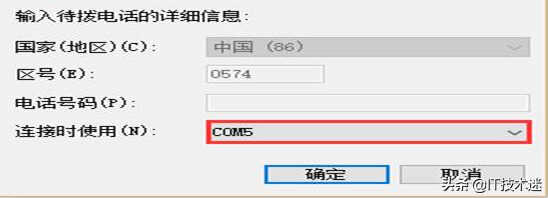

“连接时使用（N）”出现com时表示com驱动安装正常可以正常使用，没有出现时重新安装com驱动。
配置超级终端-选择COM口
端口设置里面点击“还原默认值”后点击确定
配置超级终端-还原默认值
在用户模式下输入命令“en”进入“特权模式”
特权模式
在特权模式先输入命令“config”进入“全局配置模式”
全局配置模式
三层交换机配置流程
以锐捷的三层交换机RG-S5750C-28GT4XS-H为例子，分为以下六个配置步骤。
一、vlan的创建、划分
输入命令“vlan 10”创建新的vlan，输入命令“int vlan 10”进入vlan10，输入“ip address 172.16.10.254 255.255.255.0”为vlan10 配置网关地址172.16.10.254；同理为创建vlan 11 ，配置网关地址172.16.11.254。
vlan 的创建、划分
输入命令“int gigabitEthernet 0/1”进入端口1，输入命令“switchport access vlan 10”为端口1划分vlan10。
进入端口
二、创建核心设备DHCP地址池
全局配置模式输入命令“service dhcp”开启核心设备的dhcp服务；输入命令“ip dhcp pool vlan10”为vlan10创建地址池；输入命令“network 172.16.10.0 255.255.255.0”为vlan10的地址池添加ip段，确保前面设置vlan的网关地址在vlan地址池的网段内；输入命令“dns-server 61.139.2.69”为地址池添加DNS地址，云教学使用的网段DNS地址添加为内网DNS服务器地址；输入命令default-router 172.16.10.254为地址池添加默认网关。
创建DHCP地址池
三、配置静态路由
全局配置模式下输入命令“ip rout 0.0.0.0 0.0.0.0 172.16.0.1”为三层核心交换机配置静态路由，“172.16.0.1”为上一级路由的网关地址。
配置静态路由
四、配置核心交换机管理的地址
输入“int vlan 1”进入vlan1，输入命令“ip address 172.16.0.2 255.255.255.0”为核心交换机创建管理地址。
配置核心交换机管理地址

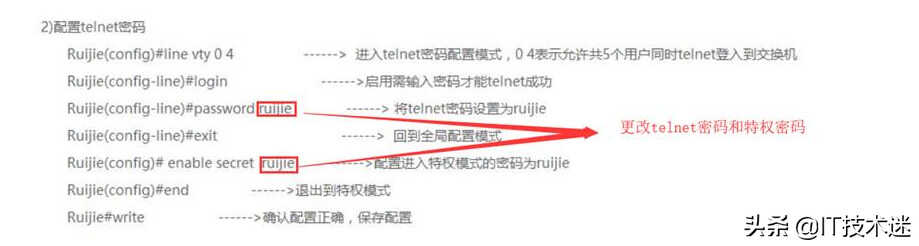

五、配置telnet 远程
配置telnet远程
六、为上联口和下联口配置trunk口
在全局模式下输入“int gigabitEthernet 0/23”进入23号端口，输入“switchport mode trunk”将端口23设置为trunk；同理将24号口设置成trunk口。
配置trunk口
写在最后
以上就是锐捷三层交换机配置的详细教程，下一篇我会针对二层交换机进行讲解，实现RG-NBR3000D-E作为出口网关，RG-S5750C-28GT4XS-H作为核心，RG-S2910-10GT2SFP-P-E作为二层接入POE交换机给无线AP供电使用，请朋友们持续关注。对于锐捷网关路由的配置，感兴趣的朋友可以翻看我的上一篇文章。
