三星S7 Edge作为首款采用正面双曲面屏设计的手机，曲面设计的液晶触摸屏带来的极高优雅颜值和精致的内部设计让用户都心动不已。然而曲面液晶触摸屏所发生的任何故障，需要拆机维修更换屏幕的风险性更高、成本更昂贵、维修屏幕的技术也要更加成熟。在这里，为了更好地进行后续曲面液晶屏维修，在分离三星S7 Edge的曲面外屏后，拆机详解看看这款手机的内部构造如何。

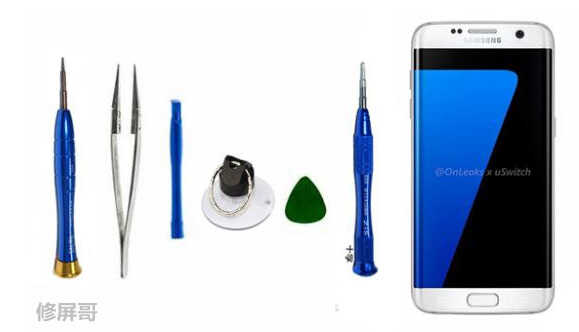

拆机工具：

三星S7 Edge触摸屏维修手机一部

吸盘、拨片、撬棍

镊子、多类型十字螺丝刀

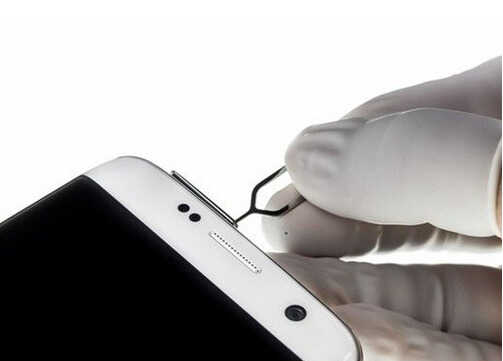

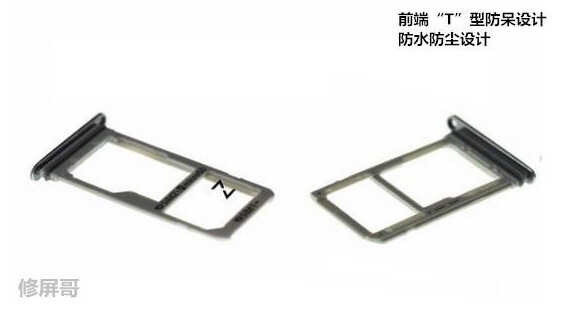

第一步：维修三星S7 Edge液晶触摸屏幕前，关机用卡针取出位于顶部的卡槽，取出 SIM 、T-card 卡托；

第二步：分离三星S7 Edge曲面液晶触摸屏屏幕与机身前壳组件；

1.机身外部整体不采用螺丝固定设计—用风枪（吹风机）对手机屏幕边缘加热3-5分钟

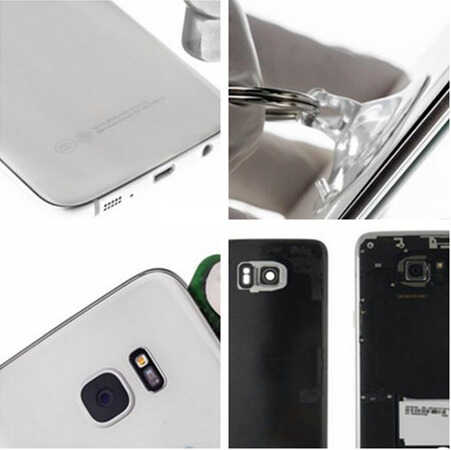

2.吸盘从「后盖」上用力吸开一条缝，使用撬片轻轻插入缝隙沿缝隙逐步撬开「后盖」。

(三星S7 edge「后盖」采用泡棉胶固定在「前壳组件」上,起到防尘和防水作用)

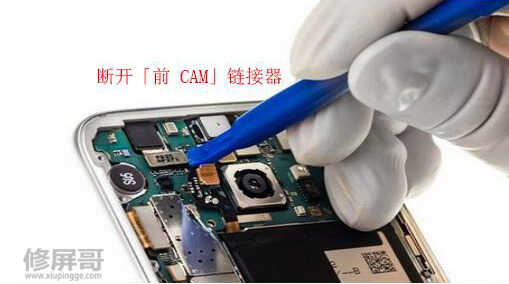

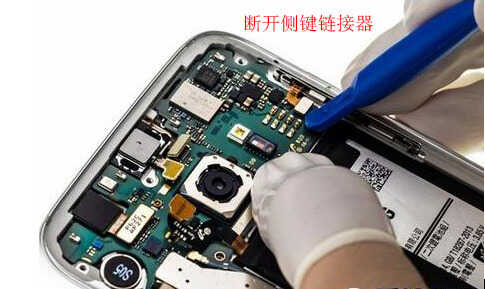

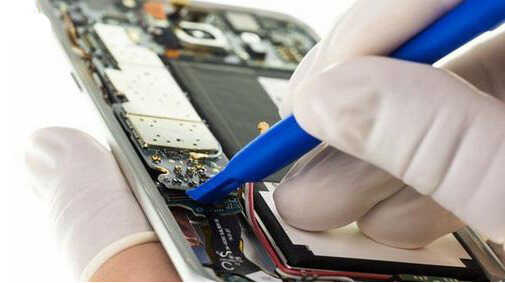

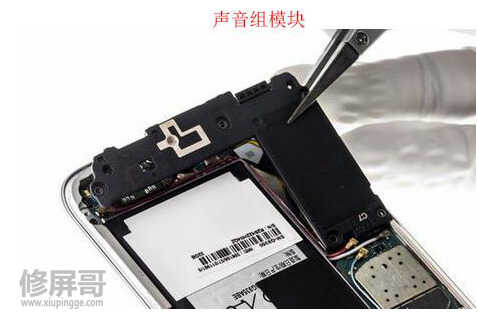

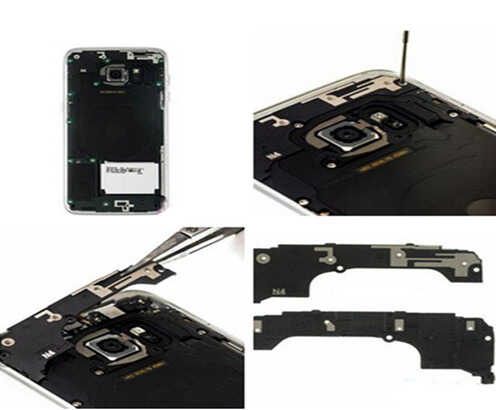

第四步：取下主板前，依次断开三星S7 Edge手机主板上的链接器

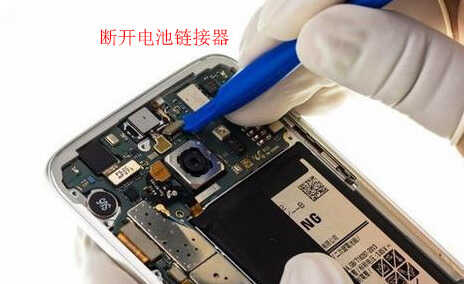

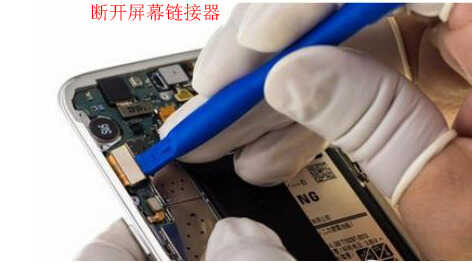

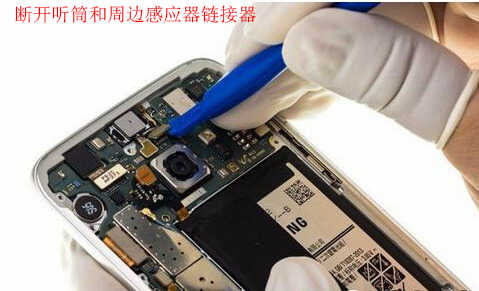

1、依次断开机身各处的连接器（一定要仔细全部断开）；

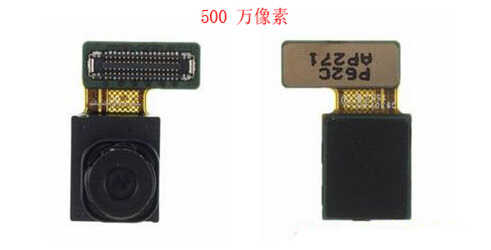

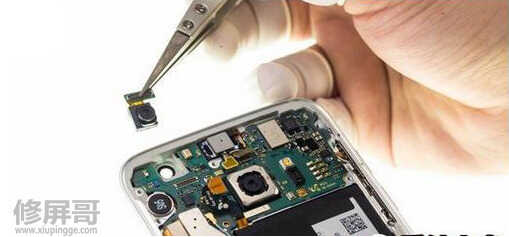

2、镊子取下前摄像头

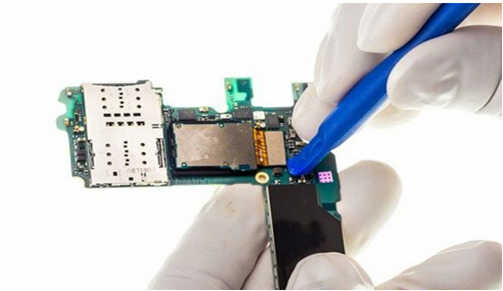

第五步：取下主板三星S7 Edge机身主板、后置摄像头

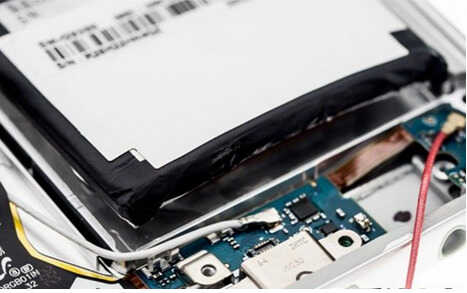

1、断开射频电流连接头，挑起同轴线。

2、断开副板链接器

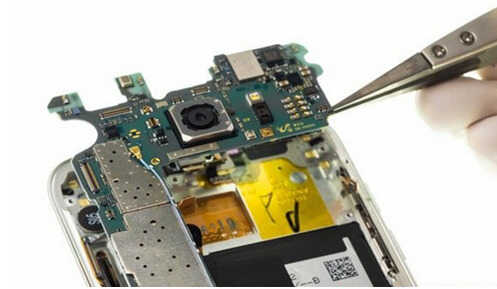

3、取下主板整体

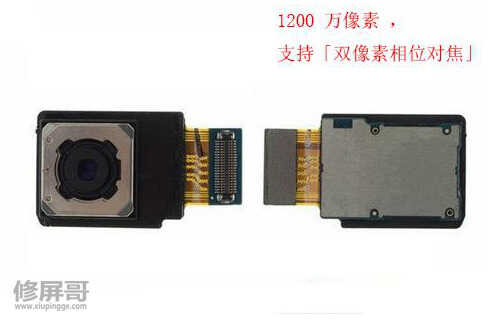

4、取下后置摄像头

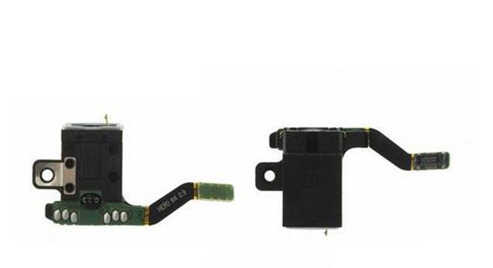

第六步：取下底部耳机座和USB接口，顶部感光组件

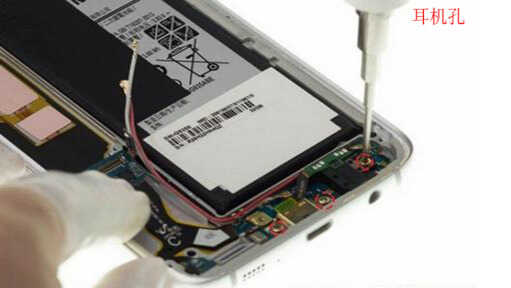

1、拧下底部耳机、Micro-USB的固定螺丝钉后取出组件—耳机孔有加硅胶圈防水

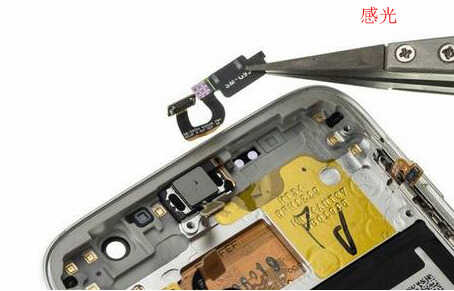

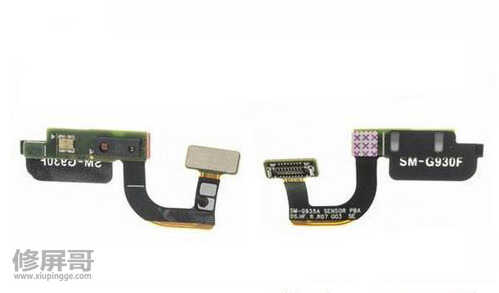

2、镊子取下各感光组件：「环境光 & 距离传感器 & 充电指示灯」

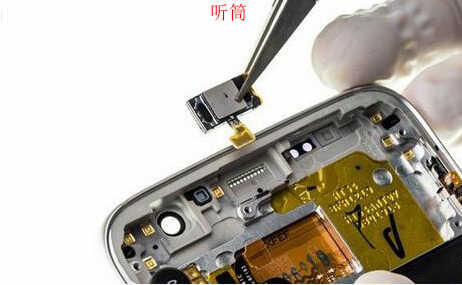

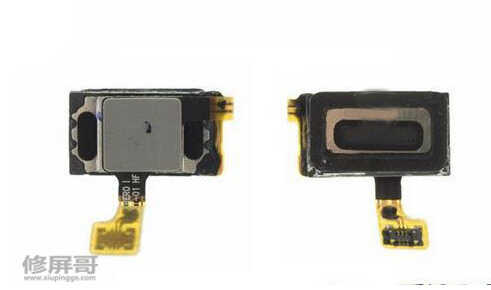

3、取下听筒

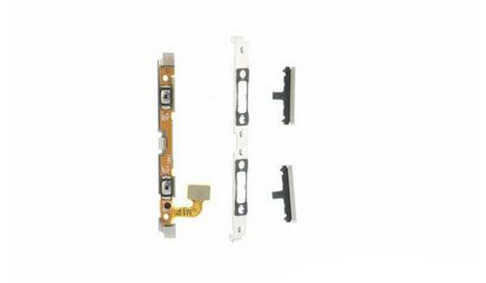

第七步：振动马达拆解、取下「侧键 FPC 组件」

1、马达采用双面胶固定，需用热风枪对振动马达加热后取下

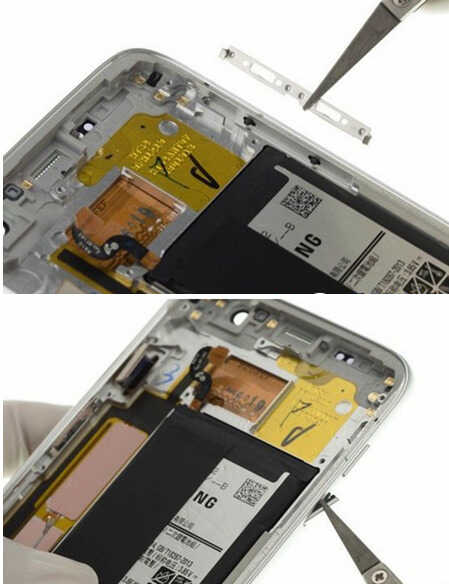

2、侧键补强钢片与键帽固定钢片采用互相配合挤压的方式固定

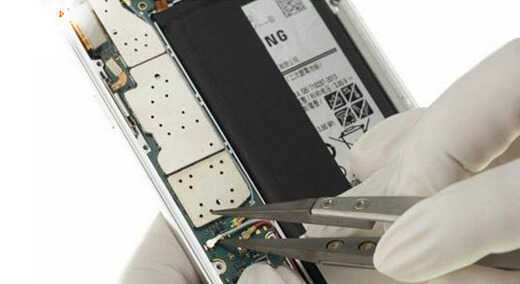

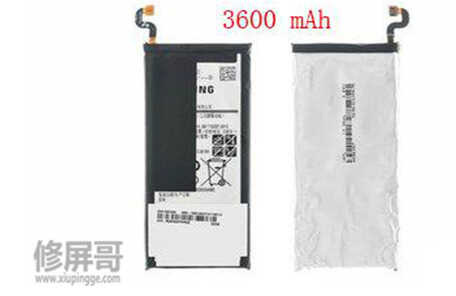

第八步：取下电池—三星S7 edge 的电池采用双面胶固定较难拆卸，需使用撬棒辅助拆卸。

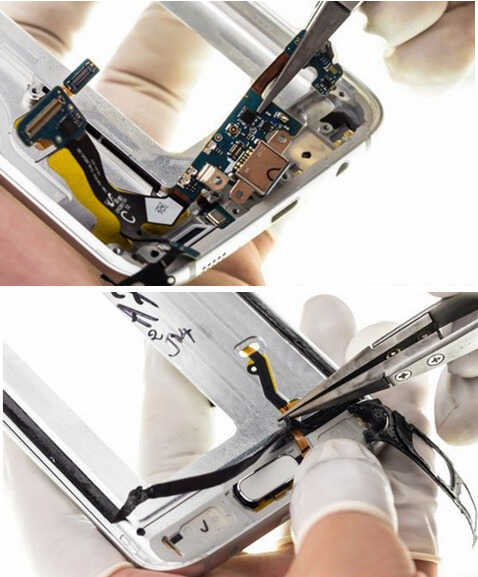

第九步：取下副板与指纹识别模块（由于副板位于液晶屏幕后，所以屏幕分离过程不做展示，难度和危险系数较高）

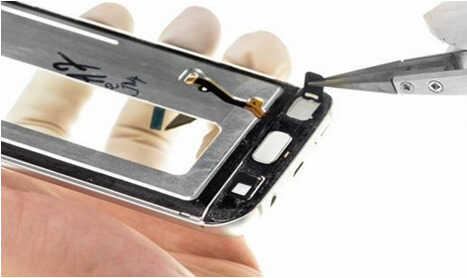

1、用镊子分别掀起两侧触摸按键 FPC，取下副板

2、指纹识别模块连接线被双层泡棉胶夹在中间，需要挑开双层泡棉胶

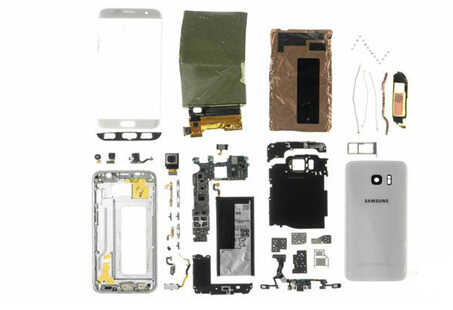

第十步：三星S7 edge 曲面液晶触触摸屏拆机内部组件展示

注意：

三星S7 edge屏幕时曲面液晶屏，因此在用吸盘取下屏幕的时候，注意力度，避免将屏幕弄碎了，否则更换价格非常昂贵；

三星S7 edge的内部构造和国产机还是有一定的设计区别，在拆机过程中注意顺序，底部小板需注意

每一个组件都有不同的设计和位置，注意较小的排线和金属片，避免认为扭曲损坏。
