EPS应急电源在消防应急供电及工业后备供电领域发挥了不可替代的作用,负载多样化带来的方案设计是否合理这一问题总是困扰着业主单位机电负责人和设计院设计师。树上鸟教育电气设计师在线教学网络课程!
消防应急照明EPS应急电源适用于建筑、高铁、地铁、高速公路等公众场合,在火灾、地震、台风等意外发生时公众场所内的应急照明、逃生路线指示等消防应急灯具提供紧急电力供应,事关生命安全责任重大;其属于国家消防管理部门强制性检验和认证管理的产品,每个型号规格都必须取得国家相关部门的检验认可证书,且不得随意改变产品的功能、结构、外形、部件品牌、电池配置等参数。
一、应急电源种类

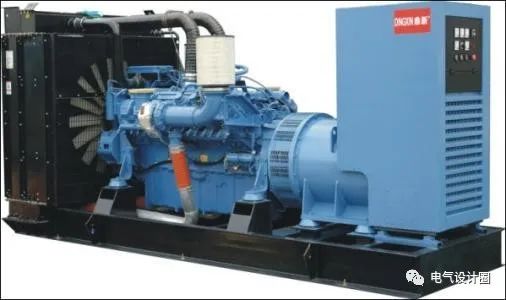

(1)独立于正常电源的发电机组:包括应急燃气轮机发电机组、应急柴油发电机组。快速自起动的发电机组适用于允许中断供电时间为15s以上的供电。
(2)UPS不间断电源:适用于允许中断供电时间为毫秒级的负荷。

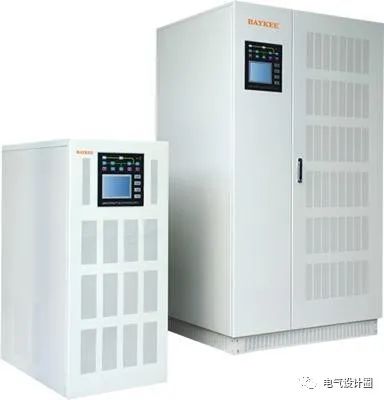

(3)EPS应急电源:一种把蓄电池的直流电能逆变成交流电能的应急电源。适用于允许中断供电时间为0.25s以上的负荷。比UPS简单一点。
(4)有自动投入装置:的有效地独立于正常电源的专用馈电线路。适用于允许中断供电时间1.5s或0.6s以上的负荷。

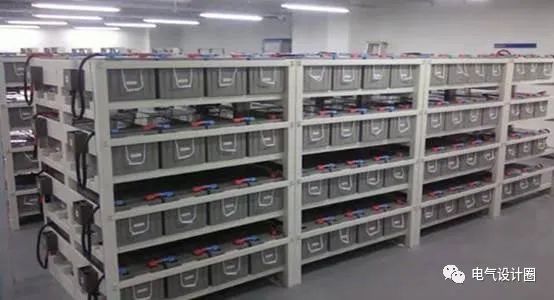

(5)蓄电池:适用于容量不大的特别重要负荷,有可能采用直流电源者。
二、应急电源系统
(1)在工程设计中,对于其他专业提出的特别重要负荷,应仔细研究,并尽可能减少特别重要负荷的负荷量,但需要双重保安措施者除外。
(2)为确保对特别重要负荷的供电,严禁将其他负荷接入应急供电系统。
(3)应急电源与正常电源之间必须采取可靠措施防止其并列运行。目的在保证应急电源的专用性,更重要的是防止向系统反送电。

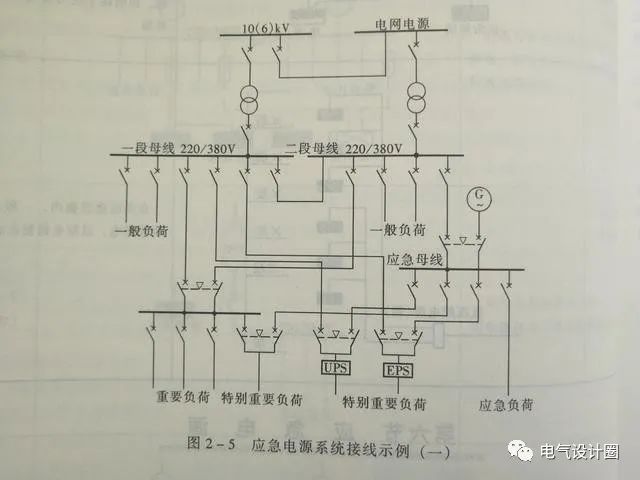

(4)防灾或类似的重要用电设备的两回电源线路应在最末一级配电箱处自动切换。大型企业及重要的民用建筑中往往同时使用几种应急电源,应使各种应急电源设备密切配合,充分发挥作用。应急电源系统接线示例(以蓄电池、不间断供电装置、柴油发电机同时使用为例)见图2-5。
三、消防应急照明接线图

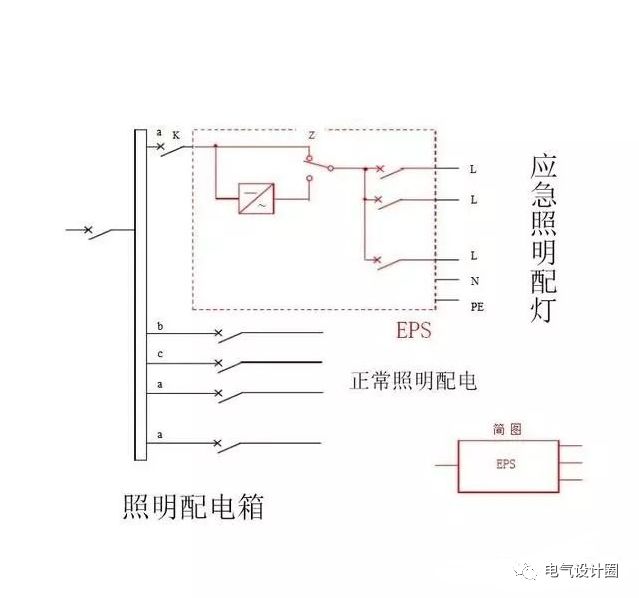

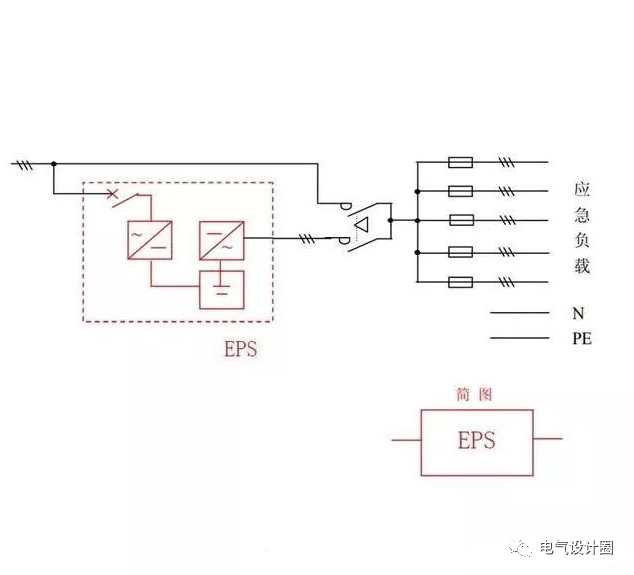

(1)单相单输入单相多回路输出接线图
说明:
① 本图为应急照明集中供电接线应用图;
② 当有市电时,由市电给负载供电,停电时由EPS应急电源给负载供电;
③ K为断路器;
④ Z为转换开关;
⑤ EPS产品箱内分别设N、PE线接线排;
⑥ 虚线框内均在EPS应急电源内配置。

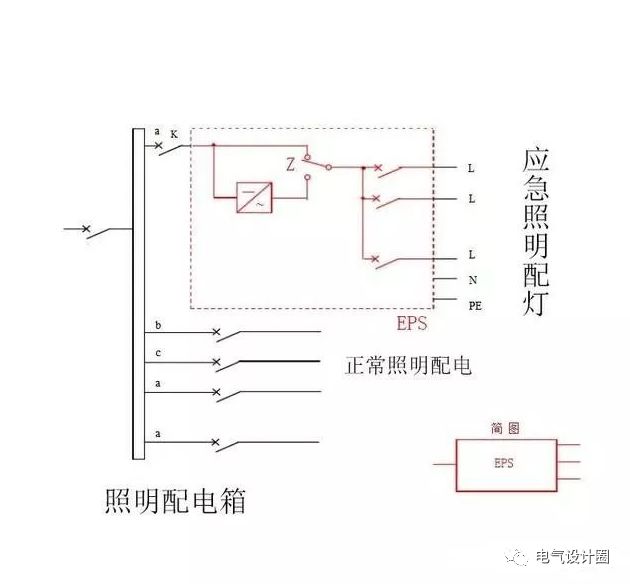

(2)单相输入单相多回路输出接线图
说明:
① 本图为应急照明集中供电接线应用图;
② 通过断路器K可控制照明灯具平时工作状态;
③ 当H无电时Z转换为应急电源供电,实现应急照明;
④ K为断路器;
⑤ Z为转换开关;
⑥ EPS应急电源产品箱内分别设N、PE线接线排;
⑦ 虚线框内均在EPS应急电源内配置;

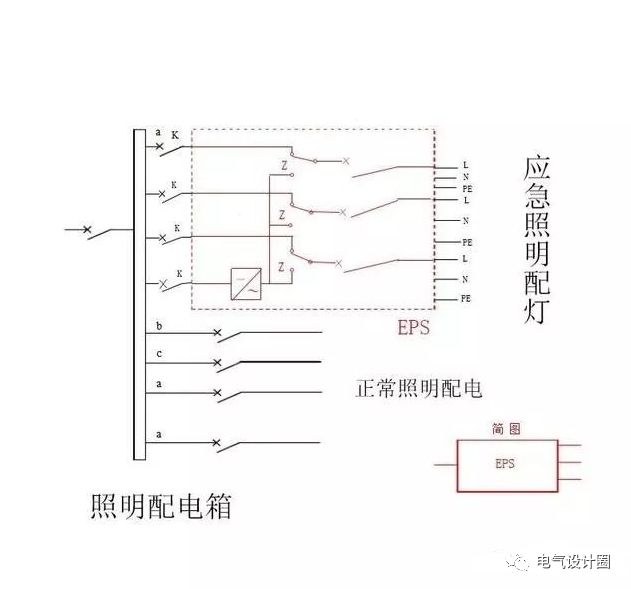

(3)单相三输入单相三输出接线图
说明:
① 本图为应急照明集中供电接线应用图;
② 通过断路器K可控制多个回路应急灯平时工作状态;
③ 当H无电时Z转换为应急电源供电,实现应急照明;
④ K为断路器;
⑤ Z为转换开关;
⑥ EPS应急电源设备箱内分别设N、PE线接线排;
⑦ 虚线框内均在EPS应急电源内配置。

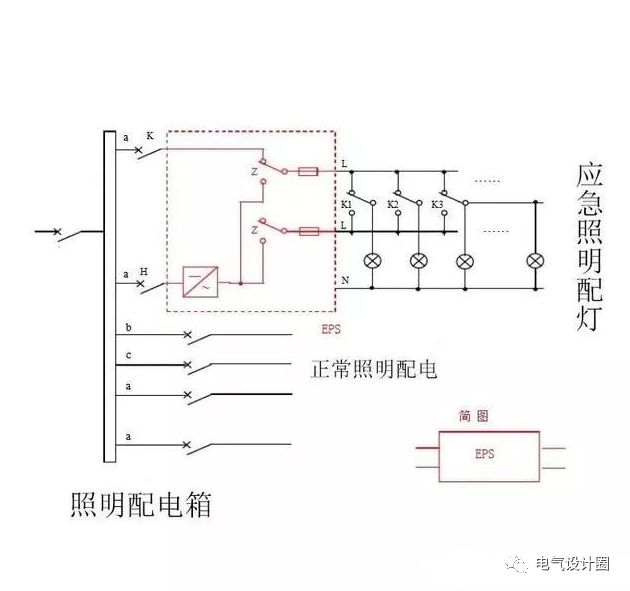

(4)单相双输入单相输出回路现场控制接线图
说明:
① 本图为应急照明集中供电接线应用图;
② 断路器K为平时(非应急时)控制开关;
③ 当H无电时Z转换为应急电源供电,实现应急照明;
④ K为断路器;
⑤ Z为转换开关;
⑥ K1、K2、K3为各灯回路现场双控翘板开关;
⑦ EPS应急电源设备箱内分别设N、PE线接线排;
⑧ 虚线框内均在EPS应急电源内配置。

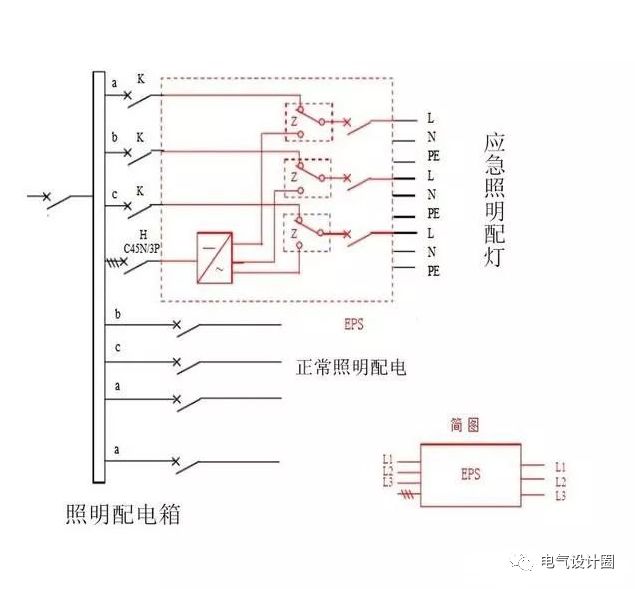

(5)三相输入三相输出,应急时单相三路输出接线图
说明:
① 本图为应急照明集中供电接线图(三相输入三相输出,应急时输出为同相单位单相3倍);
② 断路器K可控制多个回路正常照明状态;
③ 当H无电时Z转换为应急电源供电,实现应急照明;
④ K为断路器;
⑤ Z为转换开关;
⑥ EPS应急电源设备箱内分别设N、PE线接线排;
⑦ 虚线框内均在EPS应急电源内配置。

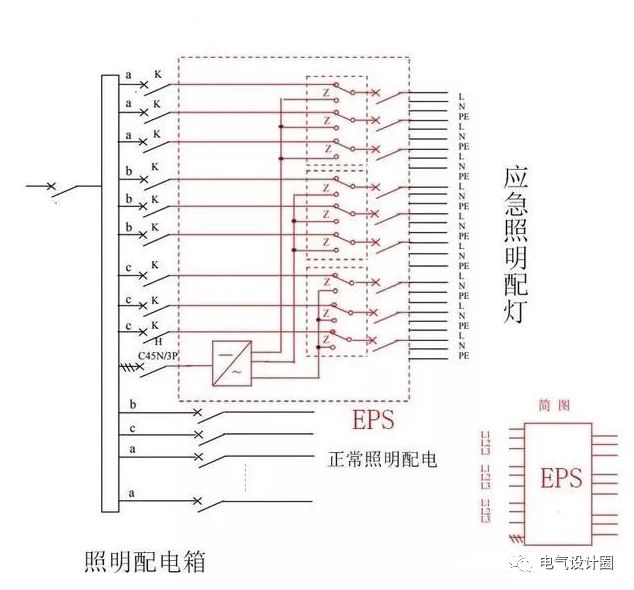

(6)三相多路输入三相多路输出,应急时单相多路输出接线图
说明:
① 本图为应急照明集中供电接线图(三相输入三相多路输出,应急供电为同相位;单相多路输出;
② 断路器K可控制多个回路应急灯平时工作状态;
③ 当H无电时Z转换为应急电源供电,实现应急照明;
④ K为断路器;
⑤ Z为转换开关;
⑥ EPS应急电源设备箱内分别设N、PE线接线排;
⑦ 虚线框内均在EPS应急电源内配置。
(7)单相双输入单相输出供多层接线图
说明:
① 本图为应急照明集中供电接线图(一处设电源供多层或多出);
② 断路器K可控制每层回路应急灯平时工作状态;
③ 当H无电时Z转换为应急电源供电,实现应急照明;
④ K为断路器;
⑤ Z为转换开关,设在EPS应急电源设备内,L、W同时转换;
⑥ KM1为转换交流接触器,设在本层照明配电箱内;
⑦ EPS应急电源柜内分别设N、PE线接线排;
⑧ 虚线框内均在EPS应急电源内配置。

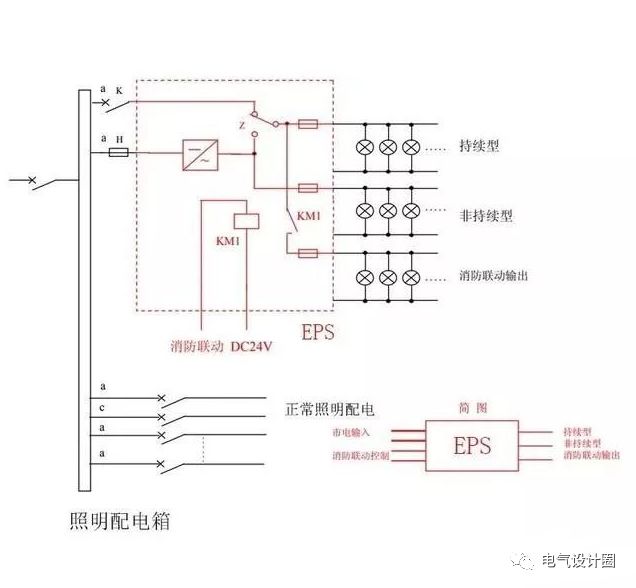

(8)应急照明混合接线图
说明:
① 本图为应急照明集中供电接线图(持续型、非持续性、消防联动混合接线);
② K是EPS输入断路器;
③ EPS应急电源箱内分别设N、PE线接线排;
④ 虚线框内均在EPS应急电源内配置。

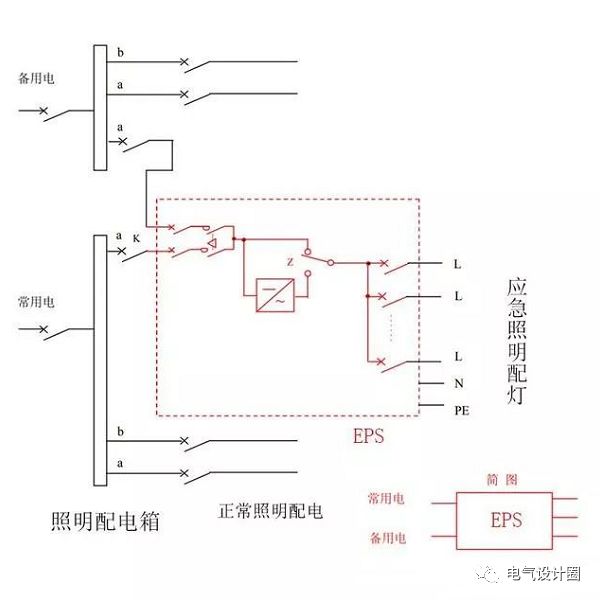

(9)双电源接线图
(10)充当第二路电源双回路接线图
