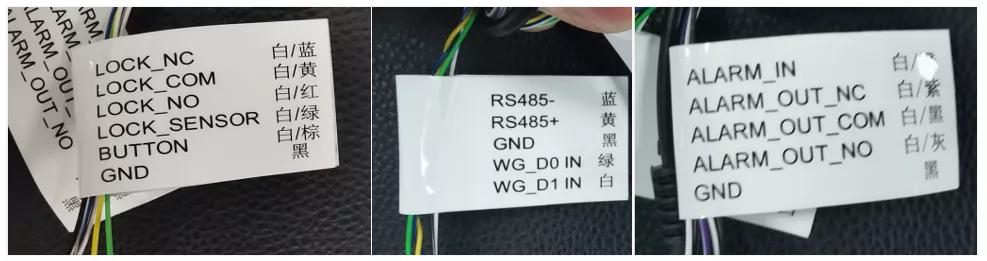

在工厂、企业、办公室、医院等多个环境使用，人脸识别速度快，使用效果稳定，数据呈现直观。在使用中也有不少朋友不太熟悉接线方法，尾线上支持门禁、报警、传感器、电源、控制、韦根等多种接口，接下来为大家介绍下一体机在各类场景中的接线方法。





支持外接设备

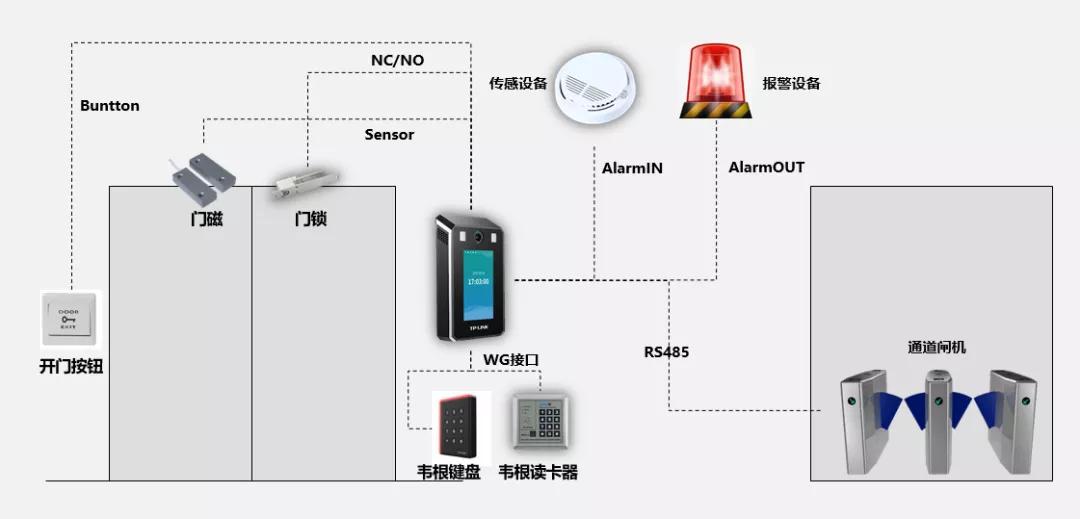

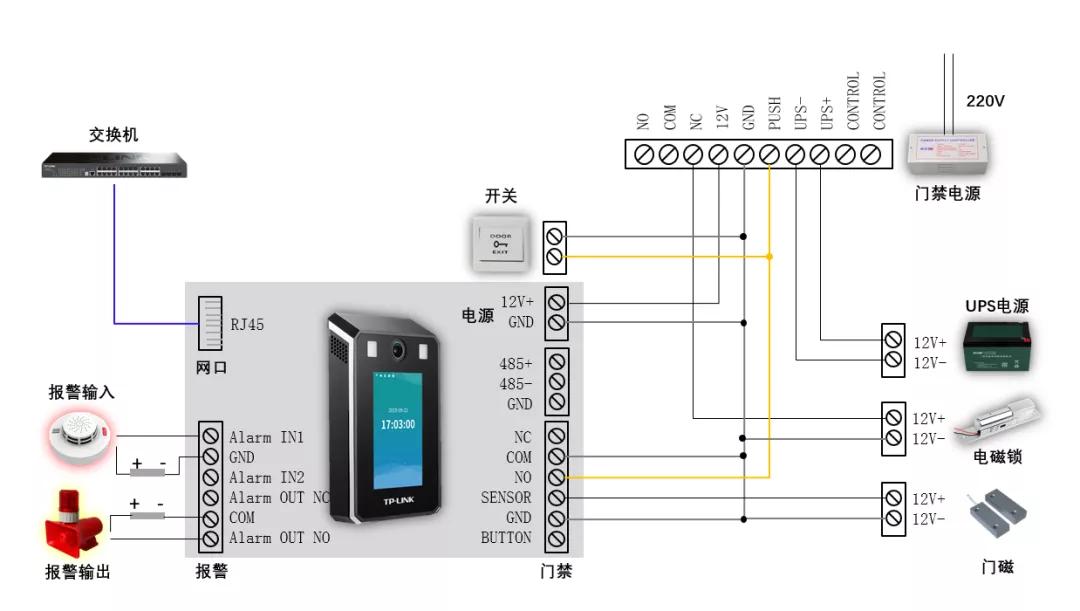

结合门禁考勤常用的设备情况，一般会搭配门禁电源、电磁锁、开关、门磁、报警设备、网络传输设备组合使用。具体的接口和连接方法，可以参考如下接线图：



注意事项：

1、 电锁包括电插锁和电磁锁，分为NC和NO两种类型，通过设备类型变更接线方法；

2、 UPS和门磁可以根据实际需要选择；

3、 报警设备也可以复用门禁电源的供电接口；

4、 门禁电源需满足所有用电设备的功率要求，并预留一定指标。

门禁主机组合拓扑
接法1

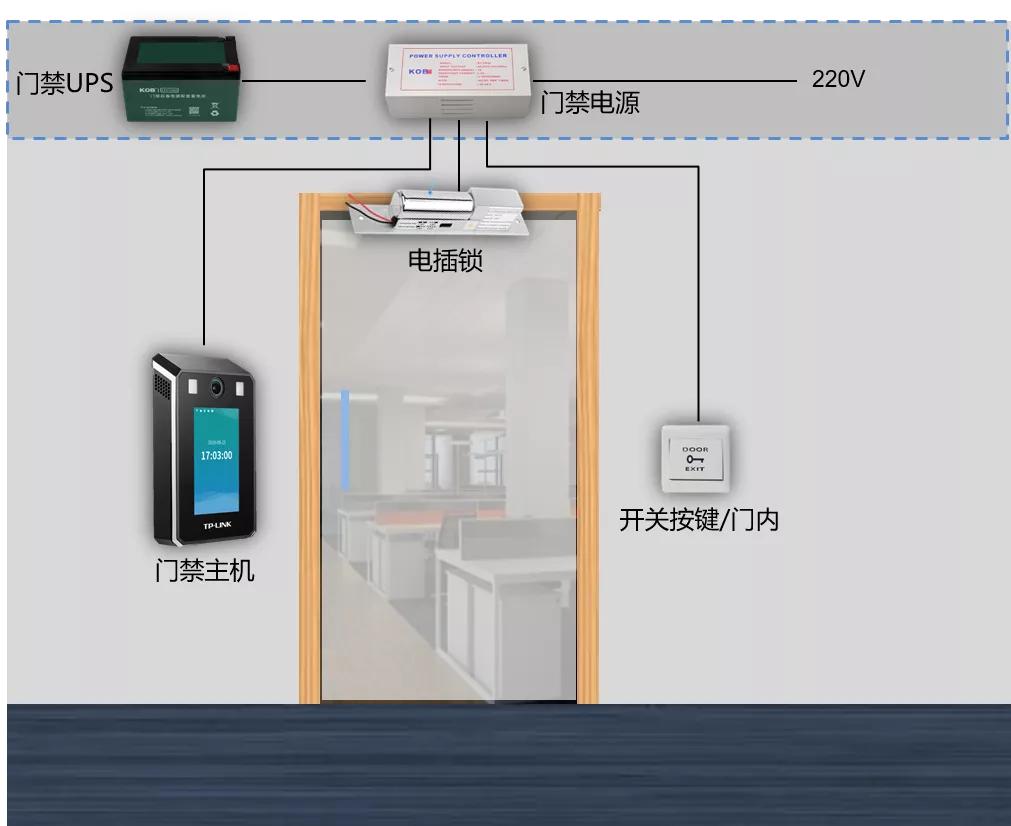

单门门禁电插锁接法

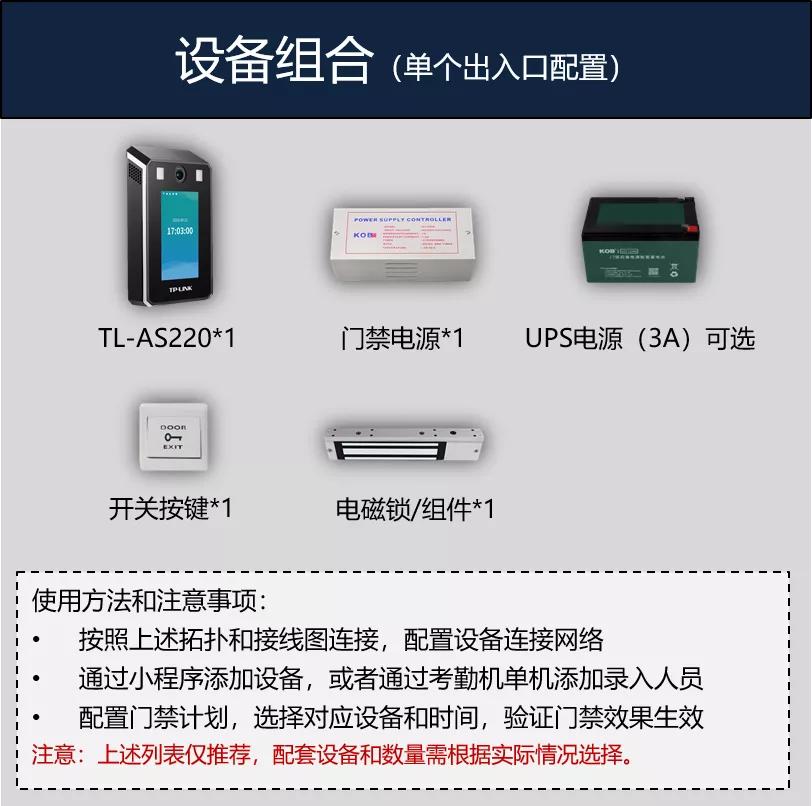

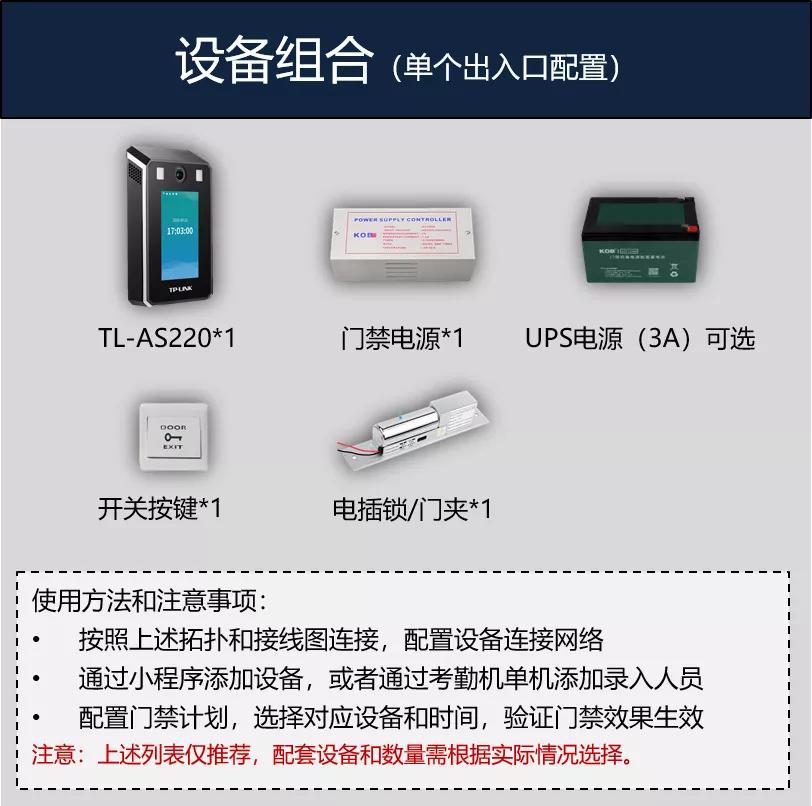

针对玻璃门等场景，双向开门（内开/外开）一般会选择电插锁，门禁设备线路连接图和组合推荐如下：





接法2

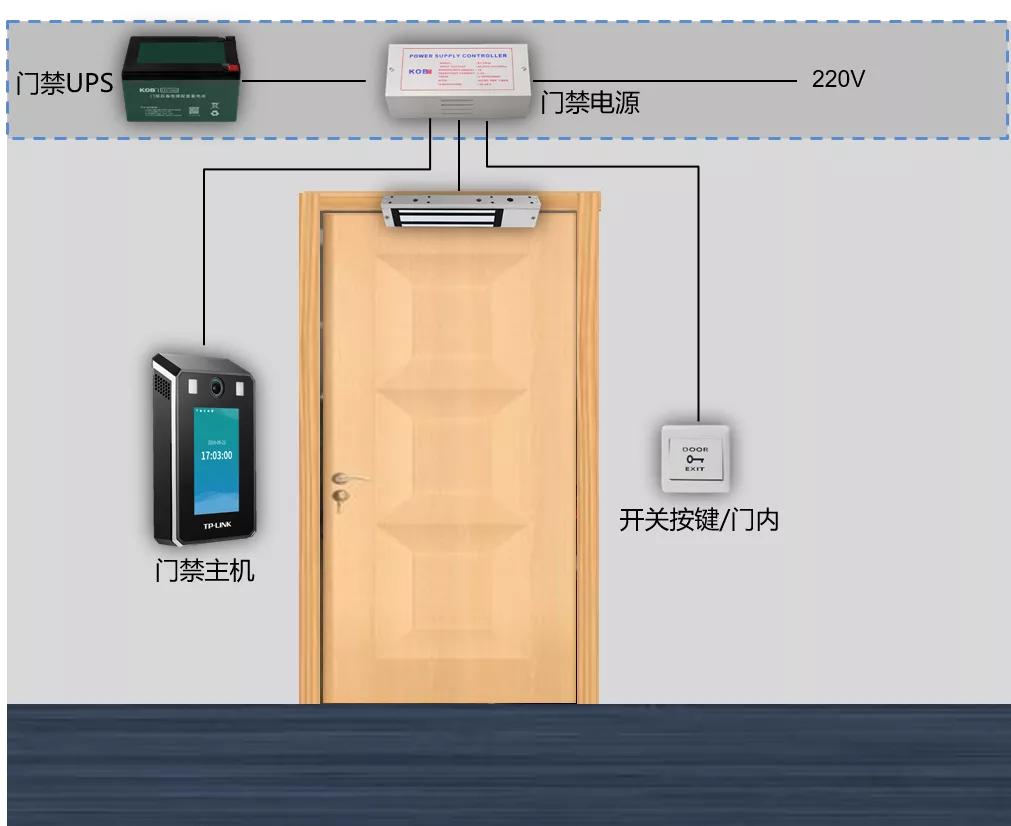

单门门禁电磁锁接法

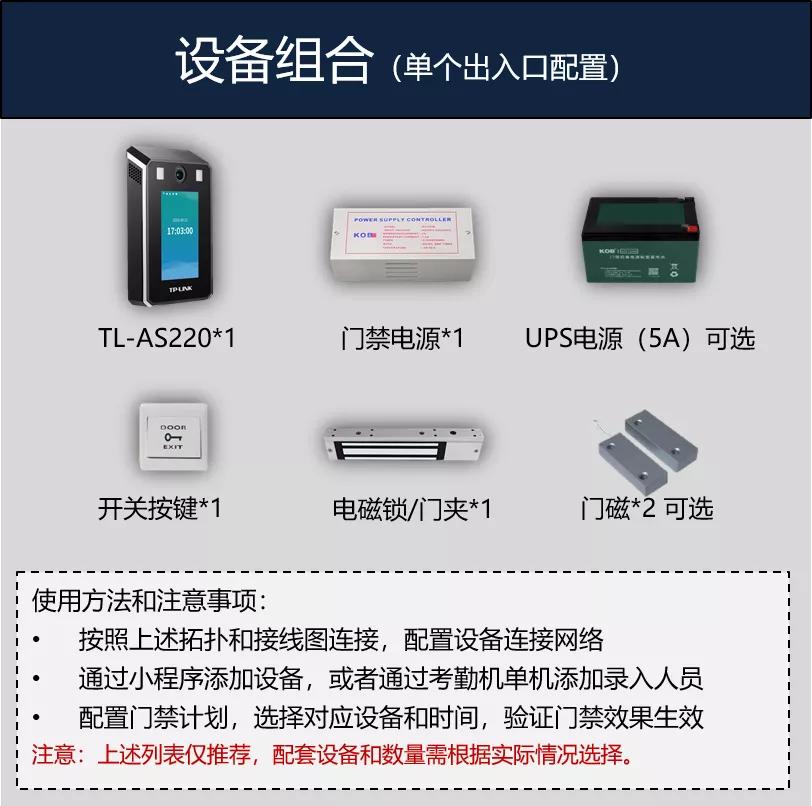

针对木门、铁门等场景，单向开门（内或外开）一般会选择电磁锁，门禁设备连接图和组合推荐如下：





接法3

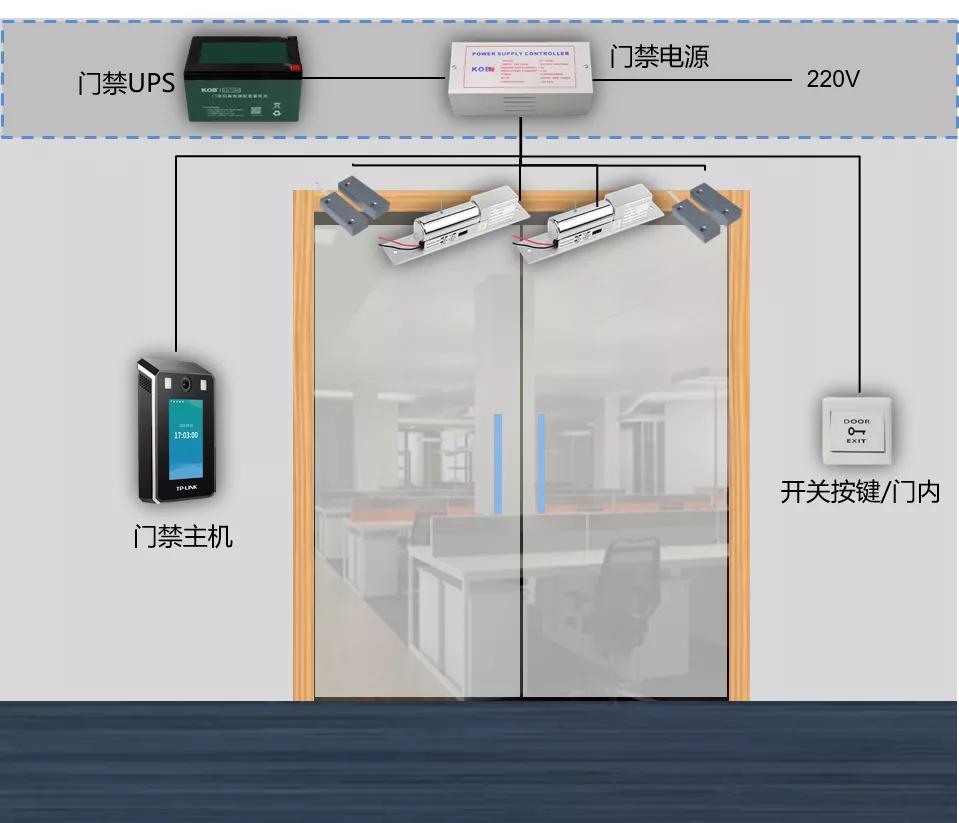

电插锁双门门禁连接方法

对于办公场景、重要输出口双玻璃门，需支持双向开门（内开+外开），门禁设备线路连接图和组合推荐如下：





接法4

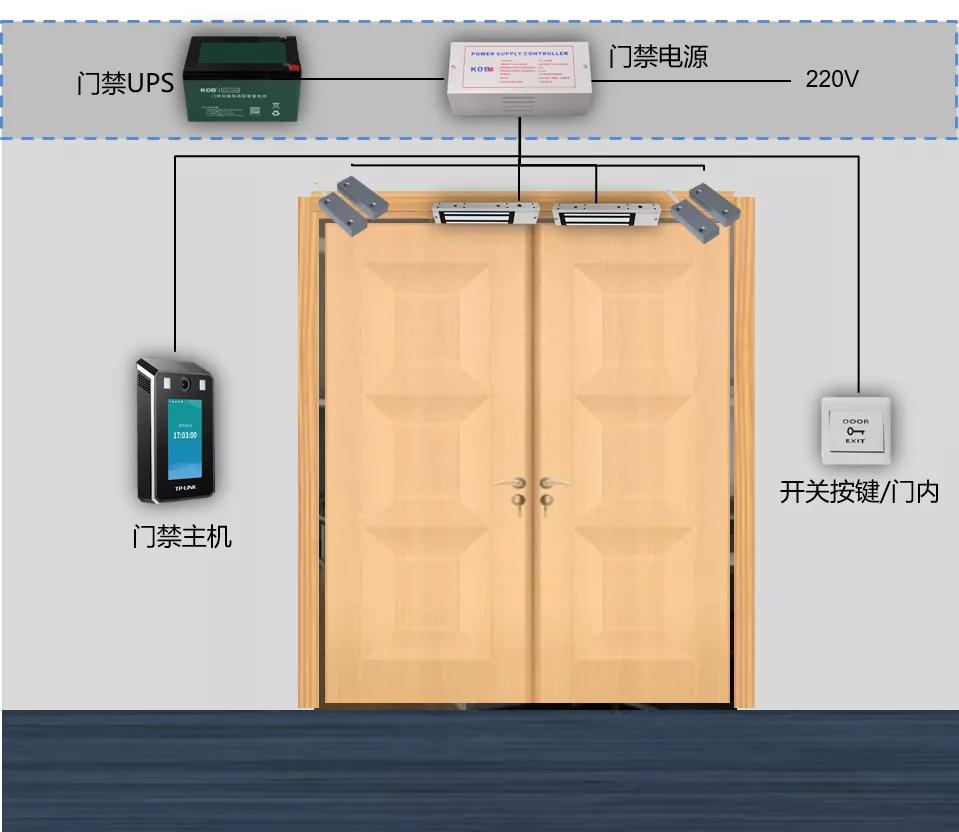

电磁锁双门门禁连接方法

对于办公场景、重要输出口双木门或铁门，需支持内开方式，门禁设备线路连接图和组合推荐如下：





上述就是连接门禁设备的接线方法，实际使用中设备也可能连接道闸、电梯、电锁等各类型开关量控制设备，建议根据实际设备的电路图进行匹配连接。
