话筒主机

1、机柜摆放位置要求：话筒机柜尽量远离配电箱、电梯或其它含电机的用电设备。

2、常用有干扰源的设备：矩阵、视频传输盒、电影机、网络传输设备、笔记本、点歌机、时序电源等。

3、注意在使用过程中无线话筒主机的灵敏度、话筒的灵敏度不能乱调。

4、话筒主机的安装位置：

话筒主机尽量安装在机柜的上端；不能安装在机柜的中间或下面，这样会造成信号的屏蔽，讲话时会有断续的现象；并且把有干扰的设备如矩阵、电影机放在机柜下端或安装不同的机柜。原则上话筒主机离有干扰的设备越远越好，天线更不能靠近干扰源。

（1）如果安装在机柜里，在使用时一定要将机柜的前后门都打开。

（2）如果要把机柜的后门关上的情况下，需要把天线延长到机柜外面，加条短的天线延长线，另需购买固定天线的底座落地支架（用于固定话筒主机自带的天线）。一般 3 米内不需要加对数指向性天线的，用话筒主机自带有的天线即可。

天线安装机柜外面

（3）话筒主机放在机房，如果要把天线延长放到离机房比较远的会议室时，需要增加对数指向性天线、放大器等。

对数指向性天线

1、现场使用到“对数指向性天线”时，需要布置天线延长线。

2、“对数指向性天线”与延长线的接线需要做好防水保护，用防水电工胶布粘好，并且放置 PVC 管内。

3、两个对数指向性天线之间的距离建议为：2 米以上。如果安装环境允许可以拉开10米左右更能发挥真分集的接收效果。

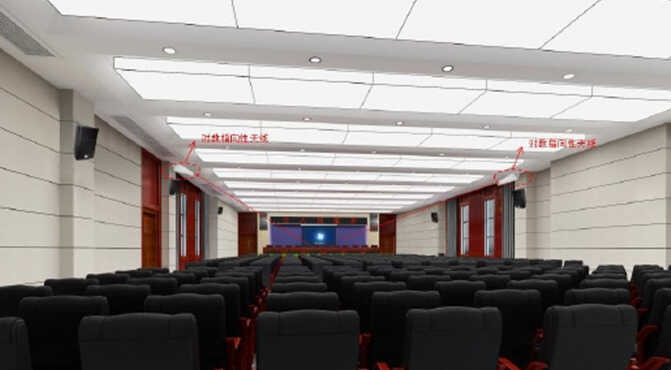

4、对数指向性天线的方向角度：天线尖的方向对着话筒的方向。[如下示意图所示，具体安装情况请根据现场而定]

5、如果话筒是在主席台固定讲话的话，天线尽可能靠近主席位置左右的位置（10 米），如果话筒要下去观众席上互动，天线可以安放在会场中心靠近前台，尽量保证主席位置的接收效果。

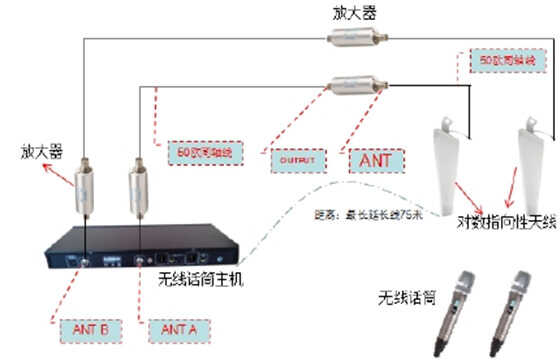

对于无线话筒（发送器）说话距离无线话筒主机（接收机）很远时，需要使用到“对数指向性天线”。此时，需要在无线话筒主机与天线之间的连线需要延长，我们称之为天线延长线。[如下图所示]

1、线材规格要求：50-5-1,128 编，50 欧姆（Ω）的同轴线（RG-58）。

2、延长线的距离最长不能超过 75 米。

3、每条线的每隔 25 米都必须加配 1 个放大器。

4、放大器位置：放大器连接在靠“对数指向性天线”一端（室外安装需避免雨水）。不要连接在靠主机端，避免机柜内的其它干扰设备对放大器的干扰。

5、延长线需独立走线，不要跟网线、高压电线、视频线及其它信号走线捆绑一起。

6、“对数指向性天线”与延长线的对接需要做好防水/防潮保护，用防水电工胶布粘好，并且放置 PVC 管内。

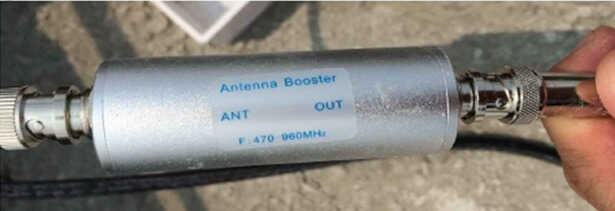

ANT 接对数指向性天线（使用同轴线缆和 BNC 头），OUT 接话筒主机的 ANT 接口（或接天线分配器）[注意不要接反了，可以参考上图所标示]

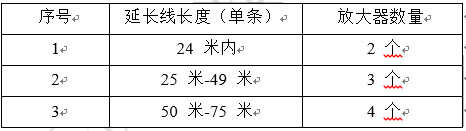

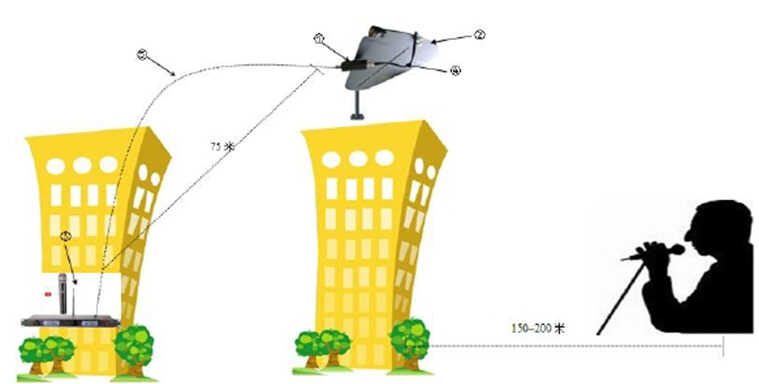

1、信号放大器（具体的数量根据延长线而定，请查阅上文内容）

2、对数指向性天线

3、无线话筒主机

4、50 欧规格的同轴线

5、50 欧规格的同轴线，注意最长不能超过 75 米。
